Баунти - фотоотчет от TheLion

Отчет по постройке парусника "Баунти" от TheLion.

Вниманию всех! В личных темах по постройке парусника Баунти категорически запрещается любое отступление от темы! Все вопросы автору задавать строго по теме сообщений фотоотчетов! Крайне приветствуется обращение через личку. Всех нарушителей этого правила буду наказывать!

Убедительная просьба ко всем, кроме фотоотчитывающегося: ВСЕ свои сообщения с фотографиями размещайте в общих темах форума, а здесь указывайте только ссылки на них. Это предотвратит в дальнейшем путаницу в этой теме с фотоотчетом автора и фотографиями остальных. Надеюсь на понимание!

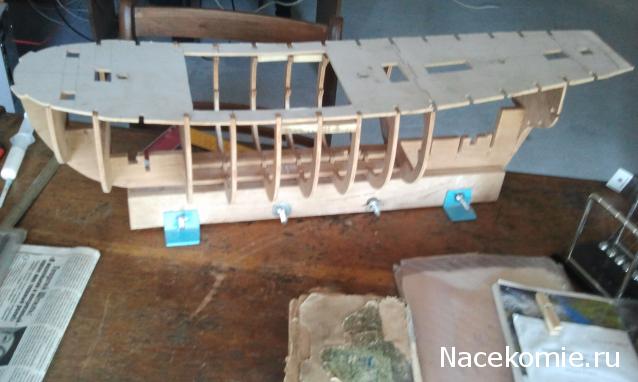

ПО поводу Баунти отшлифовал ребра под обшивку. Сегодня завершил шлифовку кармы.
Спереди и заде приклеил между шпангоутами плотный пенопласт. При шлифовки носа и кармы мне пенопласт облегчил работу придание нужной формы.














Хочу поделится свои косяком. Когда стачивал кници верхней палубы, чёто меня не туда понесло, стачил шпангоуты с 3 по 7. Пришлось наращивать с помощью древесной пыли и ПВА.






Доброго дня и ночи.
На сегодняшний день сделано, приклеил фальшь борта. Носовой фальшборт переделал поднял его на 15 мм от носовой палубы. Но при приклеивания у меня треснул фальшь борт носа с левого борта, что дало нехорошую дугу носа. Но с этой проблемой решил бороться, чем отдирать и делать новый. С внешней стороны придав борту правильную форму приклеил на супер клей рейку с внешней стороны, а потом обшил с внутренней стороны и оставил зажимы где трещина. Щель уже за шпатлевал.






Еще внутри борта не шкурил вид сверху без зажимов покажу.





Вчера подготовил карму для приклеивания кормовой панели.


С левого борта была бы щель, но это исправил зашпаклевал потом и зачухал.




Сегодня приклеил кормовой панели. У меня левый борт в карме ушел внутрь на 2 мм, при приклей использовал распорку выровнять борта.








Самым лучшим вариантом было бы приклеить фальшь борта, а затем кормовую панель. И потом можно обшивать борта.

Вот пушечные порта хочу переделать. Поправьте если что не так, по правила порты должны быть перпендикулярно ватерлинии или киля. Или параллельны шпангоутам.
Вот разметку портов сделал. Хотел малой кровью обойтись но размер порта увеличится на 17 мм. Мне не понравилось пришлось нарастить ширина 16 мм, а будущем уменьшится на 1 мм то есть 15 мм.
Левый борт

Правый борт.


Сегодня убрал распорку бортов, вид транса кармы, фото.

На верно буду рейками обшивать кормовую панель.

Слава, тебя в последнее время часто преследует кАрма и ты в транСе. Отдохни немного :)

Витя та ты пойми, некогда отдыхать покуда Корабль Его Величества Баунти не построить, что же бедны заключенные будут голодать. НЕ БЫВАТЬ этому. Что-то маловат саженцев будет надо корабль по больше, лед треснул :).

Всех приветствую кто не покинул этот форум.
На сегодняшний день, только собрал черновую обшивку корабля.
Ну это фото в трюме щели или пустоты заделал виде ступенек, чтоб в дальнейшем в них пылюка не собиралась.









Здравствуйте посетители моего фотоотчета
Пока только основание носа покажу.

Приветствую всех посетителей
На сегодняшний день закончил работу над черновой обшивкой. Прошпаклевал и зашкурел. Чтоб преступить к чистовой обшивке мне надо установить бархоуты. Сделал разметку бархоутов по журналу, но смотрю в анатомию бархоуты идут ниже. Сделал разметку ватерлинии по ней определил сколько надо опустить бархоуты. На 10 мм опустил бархоуты, вот как то так, планирую установку.






Вот нос с партворки, сверялся с анатомией различей нет. Только прядется нарастить упор для бушприта.



Доброго времени суток.
За это время проделал работу над ошибками. Сточил на носу скулы, в роди их на снимках не видно, в реальности смотришь осацируица с мордочкой собаки. Между 1 и 2 шпангоутам убрал прямые участки при помощи шпатлевки.

Еще просверлил пока маленькие отверстия под якорный конат.



С помощью кусков плотного пенопласта изготовил подставку для корабля.




Ну вот пока все. Сегодня приклеил форштевень и ахтерштевень.

Приклеенные форштевень, ахтерштевень и киль.


Хоть немного сточил под эллипс борта носа, ну думаю еще надо стачивать.

Может немного повторюсь. Но сегодня наконец таки вывел элип борта носа. При этом хорошо что сделал подставку очень удобно .





Теперь можно приступить подготавливать бархоуты.

Доброго времени суток. И так заложил основание, первый ряд бархоута.






Добрый день дня и ночи.
Приклеил три ряда бархоутов. Смотрел по анатомии как заканчиваются бархоуты. Ну по анатомии не получилось, ну это и так было понятно абстрактный набросок (рисунок). Так что Дугу в карме бархоутов подгонял по своей модели. Вот так получилось.

А вот, что снизу у меня получилось.

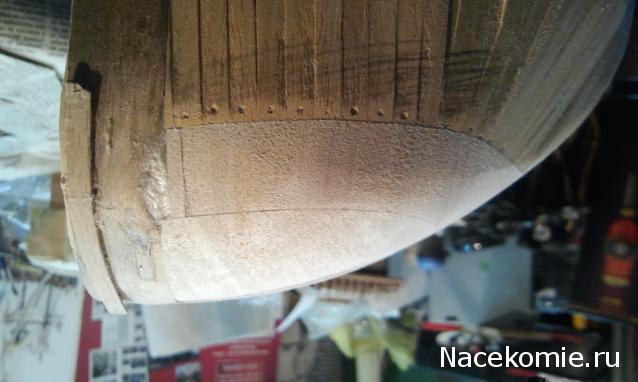

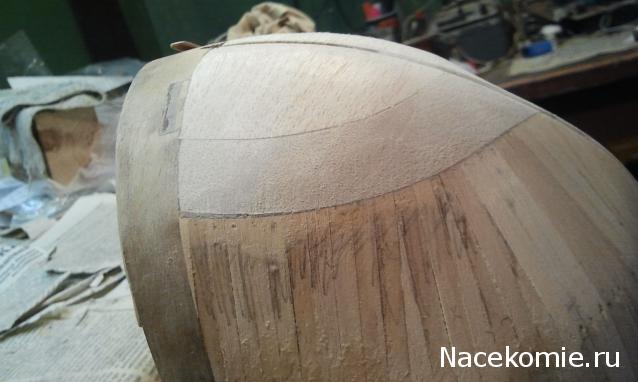

Зашпаклевал шпаклевкой по дереву углы бархоутов и зашкурил.

Ну вот во всей красе ряд бархоутов и начял чиставу обшивку клеить

20151205_190539.jpg,





Приветствую, всё красиво и аккуратно!
Желательно нарастить на открытом борту обшивку, где будут крепится вант-путенсы,
иначе вант-путенс, будет невозможно правильно закрепить.

Спасибо за слова korbut.
Про обшивку думал надо наростить где будут крепится гвозди. Если про это имеете виду

Но эта идея у меня не получилось, нету возможности подлезть с внутри и зафиксировать рейки чтоб плотно приклеились с внутренне стороны.
Я другой вариант рассматриваю, возможно этих гвоздей не будет. А для планки устанавливаются юферсы сделаю паз для крепление него к борту. И на доске возможно будет другое крепление юферсов без цепи. По журналу приклеивание доски мне этот вариант не нравится.

Здесь обсуждали вант-путенсы. viewtopic.php?f=76&t=8965&start=580
А руслени лучше поставить на штивты, нагрузка-натяг на руслени будет большой.

Посмотрел ссылку, у видел Вашу модель понял о чем имели виду. Про обшивку это я знаю что надо будет добавить рейки. Для себя подчеркнул кое что при установки юферсов.
А русление буду устанавливать мертво садить. Единственно что русление буду под кантиком (желтой полосой по журналу) устанавливать, а не на ней.

Руслени ставились именно на бархоут а не под ним.
