Баунти - фотоотчёт от seawolf

Ром а как продвигается твоя стройка?
Чёт давно ни что не выкладываешь.

Я вожусь с рангоутом. Надеюсь, к концу недели вертикальный рангоут добить и выложить фотки

Здравствуйте, Роман! Скажите, пожалуйста, можно ли каким либо образом стать счастливым обладателей ваших чертежей рангоута в векторном виде? Или они нарисованы сразу в растре?

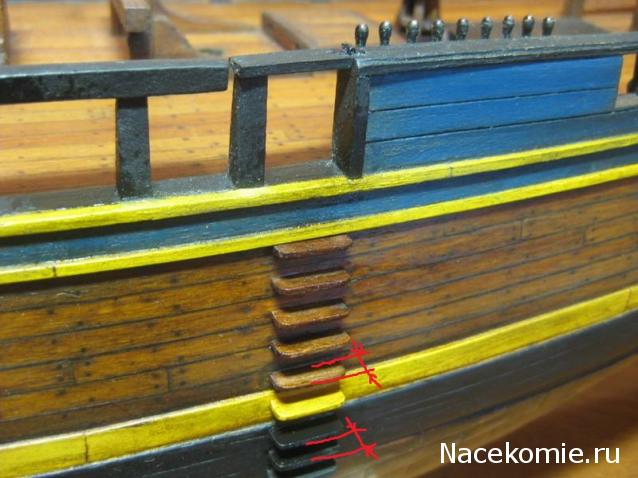

Роман! Подскажи, плизззз, забортный трап набирался из одинаковых планок, или на бархоуте они уже на толщину бархоута. Не могу рассмотреть.

Всем привет!
Отвечу по порядку: "счастливым обладателем" моих чертежей рангоута в векторе и в растре (они будут сразу в двух вариантах) и там, и там с масштабной линейкой. можно будет стать совсем скоро, в конце ноября - начале декабря, когда я их доделаю и вместе со статьей по изготовлению рангоута выложу на Верфи. придется немного подождать. Я их еще не закончил, остались реи фока и грота.
Саш, планки трапа все одинаковые, на толщину бархоута ширину не уменьшал, собственно, по Маккею точно также

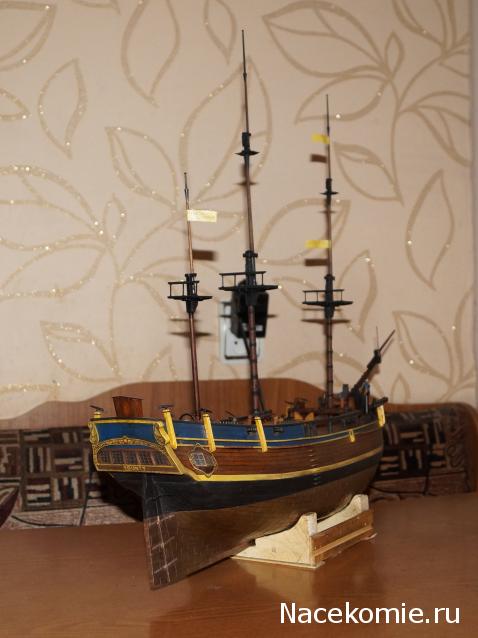

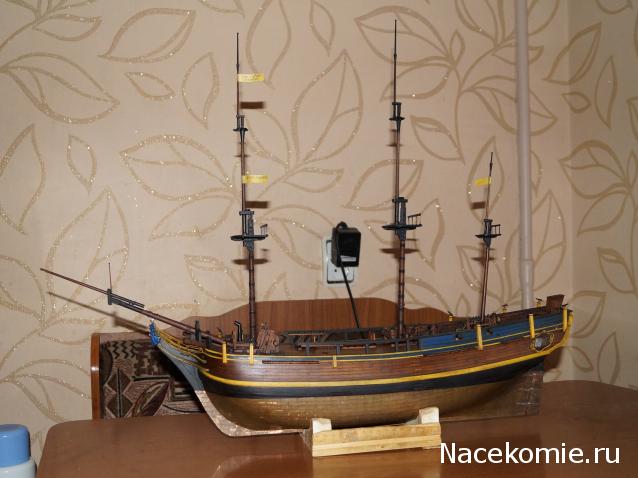

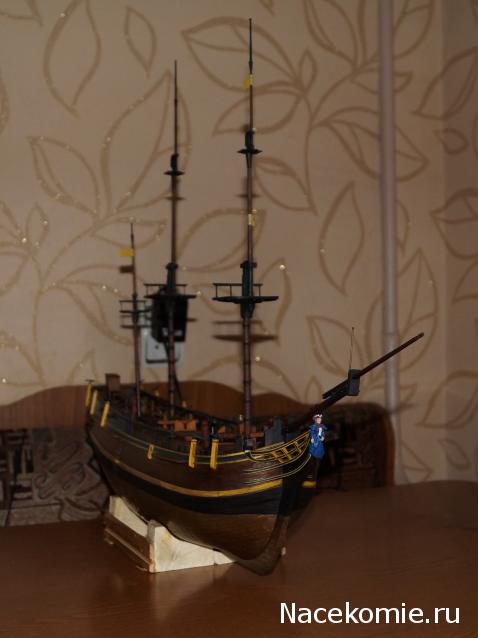

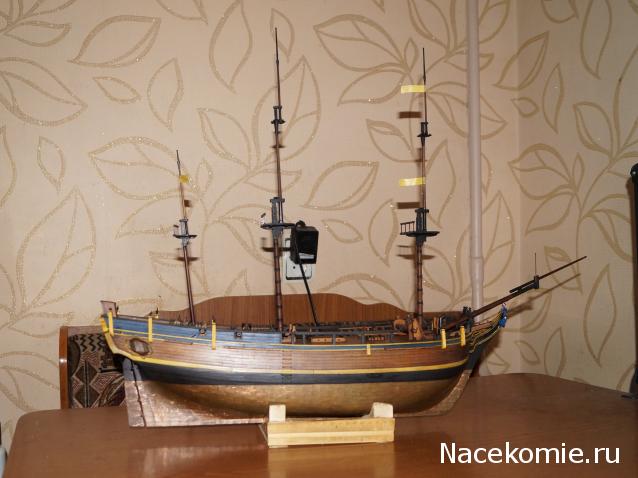

Всем привет! Наконец-то закончил вертикальный рангоут. Утром примери. Освещение былоплохое, фотографировал со вспышкой. Новой зеркалкой на штативе

Ром привет,отлично смотрится,
ранее задавал вопрос,ни где не разгляжу,как крепился флагшток,на эзельгофте бушприта,
на скобы,или-же просверлить и воткнуть прямо в эзельгофт?

Привет, Андрей! На скобы крепился флагшток, я же, вроде, отвечал уже

Спасибо Ром,ещё вопросик,
на русленях есть рымы,они связаны с подпорками(незнаю как правильно назвать). этих русленей?

Нет, Андрей, никак не связаны. Их даже количество разное

Роман привет,за ответ спасибо!
Я всё про рымы на грот-руслене,
в анатомии есть рым,стоит прямо перед стволом пушки,
эти рымы на русленях будут задействованы?
И ещё там-же есть юферс,самый маленький,ни как не разгляжу,
он стоит за основными юферсами,или в ряд с ними?

Андрей, схемы такелажа я еще только начал рисовать. не вижу причин почему бы им не быть задействованными. О бутафорском характере артиллерии Баунти прямо пишут и Маккей и Ханн. ПУШКИ БАУНТИ СТРЕЛЯТЬ НЕ МОГЛИ. реальную боевую силу составляли лишь фальконеты. Кстати, даже в книге James Norman Hall и Charles Nordhoff “Мятеж на Баунти” есть интересный фрагмент:
"На это Кристиан согласился. Он приказал Черчиллю принести из оружейного рундука несколько абордажных сабель, и минуту спустя тот вернулся с четырьмя саблями, которые были тут же переда-ны на баркас. Тем временем Моррисон, воспользовавшись случаем, сбегал вниз за дополнительной провизией для несчастных. Вместе с Джоном Миллвордом он принес и спустил на посудину бочонок солонины, несколько бутылочных тыкв с водой и еще немного спиртного.
– Трусы! – воскликнул Перселл, когда ему передавали сабли. – Неужели вы больше ничего нам не дадите?
– Может, нам спустить в шлюпку оружейный рундук, а, плотник? – насмешливо спросил Айзек Мартин, а Маккой погрозил мушкетом.
– Сейчас ты получишь полное брюхо свинца! – крикнул он.
– Отвалим да развернем-ка на них фальконет [22 - Фальконет – небольшая чугунная пушка], – добавил кто-то. – Угостим их картечью!
Тут Беркитт поднял мушкет и направил его на Блая. Александр Смит, стоявший рядом с ним, схватил мушкет за ствол и рванул вверх. Я убежден, что Беркитт хотел застрелить Блая, но Кристиан, увидев это, приказал оттащить его в сторону, отобрать оружие и посадить под арест. Беркитт столь отчаянно сопротивлялся, что разоружить его удалось лишь вчетвером.
Тем временем Фрайнер и другие уговаривали Блая отойти от корабля, чтобы их всех не перебили. Блай отдал приказ, и шлюпка медленно начала отдаляться. На воду спустили два весла, и баркас, так глубоко сидевший в воде, что казалось, вот-вот зачерпнет бортом, взял курс на остров Тофоа, нахо-дившийся примерно в десяти милях к норд-осту. Шлюпка была рассчитана на двенадцать человек, а сейчас в ней было девятнадцать, не считая запасов пищи, воды и личных вещей моряков."

Выстрелу первой пары пушек мешали ванты, второй паре некуда было катиться из-за битенга возле бизани.

Все юферсы: и большие и малые стоят в один ряд и это прекрасно видно на чертеже

Роман! Нашел у соседей твои фотки - руслени уже стоят. Вопрос по "горячему": ставил на штырях? и будешь ли как-то дополнительно усиливать их крепление?

Руслени стоят на штифтах достаточно надежно. Усиление будет как в анатомии, но будет носить чисто декоративный характер

Роман привет!
Вот с этими усилениями загадка,
как к борту прикрепить понятно,обозначу нагелем,
а вот как к русленям тогда крепили не понятно,руслень же тонкий?
Если только болтами.
И ещё Ром,ни как не определюсь каким красить юферсы на марсах,
видел картинку,там светлые тросы в районе марсов были покрашены в черный,
и покраска хаотично заканчивалась(как-бы не ровно,не по струнке),мне понравилось.
Я так понял покрашен был стоячий такелаж,бегучий ведь не красили?(Картинку никак не найду)

Привет, Андрей!
Да чего не понятного,к русленю крепились на болтах, конечно. Все юферсы обычно были черными.
Стоячий такелаж не красили, а тировали. оттого он был черным. Тросы бегучего такелажа имели естественный цвет, в добавок были пропитаны маслом, которым смазывали шкивы

Понял спасибо!

http://www.shipmodeling.ru/content/books/Bounty_rangout
Чертежи рангоута Баунти

Вах, спасибо, дарагой, парадавал!!!

Пока делаю рангоут, заказал кое-какие детали в лазерную резку (элементы вант-путенсов, переплеты фонарей и таблички на подставку)

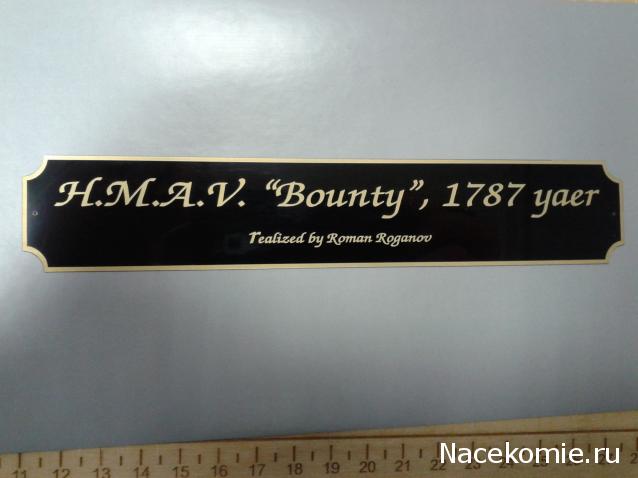

Вот Андрей из конторы "Аметист" (Москва), с которой я все время работаю, прислал фото таблички
