А брашпиль из чего? Слишком уж крупная текстура - "бьет по глазам"

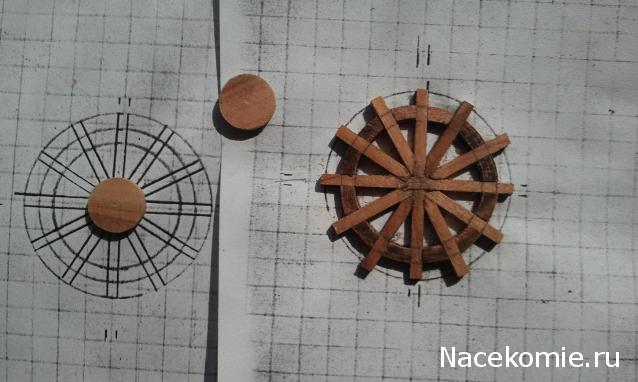

Здравствуйте всем. Продолжу наконец свой отчет. Поделюсь впечатление изготовки руля. Когда вытачивал, скоблил спицы руля, у меня проблем не возникло и вытачивал хорошо под настроение. Когда дошел до обточки ручек, тут настроение и упало. Но при этом, я не спешил быстро вытачивать, ручкам придавал вроде нужную форму, но они мне не нравились грубо очень смотрелись. На снимках уведет грубые ручки? Если снимки не перепутал. 20150421_105652.jpg 20150421_105730.jpg Но потом вспомнил свой первый на бросок руля на бумаги. И понял что ручки на сделать тоньше. Окончательный вариант обточки. Осталось имитацию гвоздей сделать. Сделал имитацию гвоздей на пробнике из скрепок для степлера, лежит рядом с тремя гвоздями. Но еще в размышление из чего еще можно гвозди сделать. Снимал в комнате под лампами. 20150428_193614.jpg

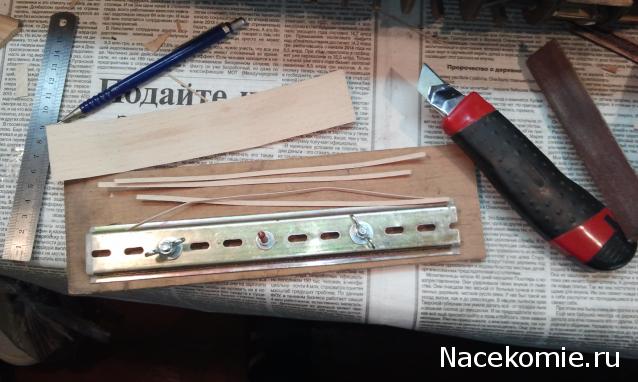

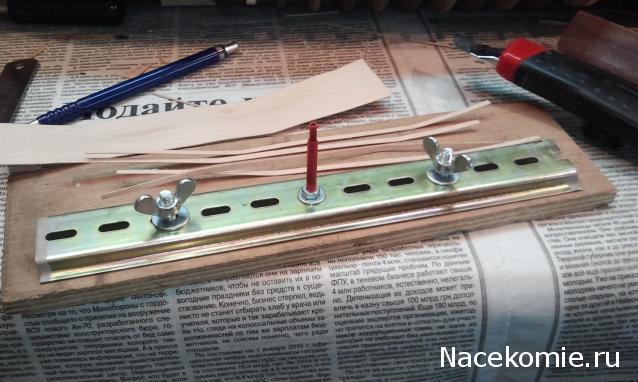

Идем дальше. На чел изготовлять баркас. Могу сказать до этого времени собрал только корпуса баркаса Виктори: Первый в масштабе 1:90; Второй и третей в М1:84; Следующий идет баркас Баунти, четвертый в М1:35, пятый партворки Баунти, но он мне не понравился по материал обшивки и что один слой обшивка идет. В феврале 2015 г. изготовил матрицу или болванку по журнальной версии, конечно надо было карму исправить как у баркаса Виктори сделать. Но у меня тогда руки спеши делать, а глаза не поспевали как правильно надо . Но честно говоря, меня на сегодня и такая корма устраивает. Собирал баркас из шпона 0,5 мм, как называется не знаю. Вот первый слой обшивки готов подготавливаю, к второму слою. 20150406_110024.jpg 20150406_110030.jpg 20150406_110041.jpg 20150406_110055.jpg 20150406_171542.jpg

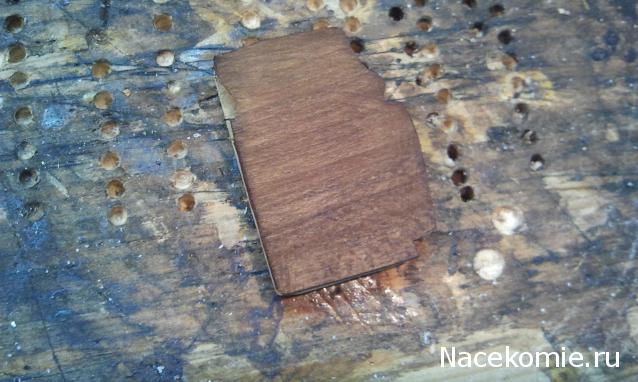

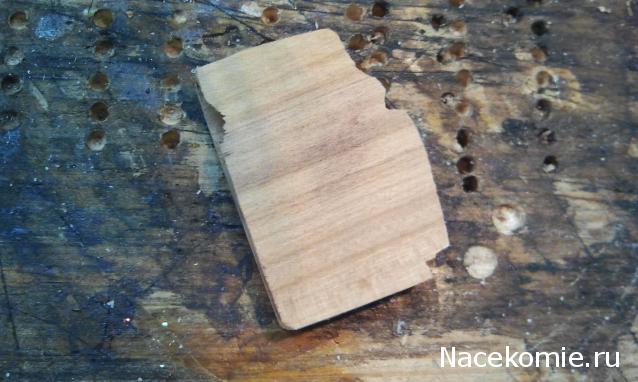

Забыл сказать первый слой клеил на гелиевый секундный клей, что потом скажется на белые пятна внутри обшивки в процессе морения. Второй слой конечно хотел на ПВА клеит но готовить всякие резинки и крепления мне не хотелось. И клеить в периоде два часа одну рейку сильно долго. По этом для такого дела купил паяльник на 60 Вт. Сделал утюг для приклеивания реек. С начало он выжигал рейки (горели). Но потом жала паяльник выдвинул и температура уменьшилась. 20150406_171542.jpg 20150408_183328.jpg 20150408_183348.jpg
Клеил вторую обшивку таким образом. С начало наносил хороший слой клея ПВА на рейку выдерживал 10 мин. а затем прикладывал и проводил катком паяльник температура на катке составляла 170-173 градуса. Результат приклеивания второй обшивки. 20150408_183242.jpg 20150408_183246.jpg
Ну вот, сверху баркас с болванки, снизу журнальный. 20150417_152014.jpg 20150417_152025.jpg 20150417_152115.jpg 20150417_152129.jpg
Дальше потихоньку собираю барка, добавил еще шпангоутов на носу и карме. Брашпиля сделал из вишни. Банки груша 5х1 мм. 20150421_203805.jpg
Подготовил крепление для пайол в карме. 20150422_193250.jpg
Пайолы сделаны и приклеена кормовая банка 20150428_193806.jpg 20150428_193831.jpg
Ну вот пока все.
29 апр 2015, 13:14
Johnet
Зарегистрирован: 28 фев 2013, 09:28 Сообщения: 112 Откуда: г. Барнаул
Re: Баунти - фотоотчет от TheLion
Здоров у вас получилось! По поводу оригинальной шлюпки, я тоже долго думал делать или нет подлагерсы (рейка вдоль борта на которую опираются банки) по анатомии их нет, но я как и вы сделал. Еще замечание. Пайол (настил на дне шлюпки) делают решетчатым, что бы можно было контролировать состояние днища лодки изнутри и наличие в ней воды. У вас же он сделан из сплошных досок. и у в корме он у вас идет уступом. Я бы поспорил с такой формой. Кроме того подсланевые брусья (на которые устанавливается пайол должны своими торцами упираться в шпангоуты. У вас же местами они упираются в обшивку шлюпки.
Здоров у вас получилось! По поводу оригинальной шлюпки, я тоже долго думал делать или нет подлагерсы (рейка вдоль борта на которую опираются банки) по анатомии их нет, но я как и вы сделал. Еще замечание. Пайол (настил на дне шлюпки) делают решетчатым, что бы можно было контролировать состояние днища лодки изнутри и наличие в ней воды. У вас же он сделан из сплошных досок. и у в корме он у вас идет уступом. Я бы поспорил с такой формой. Кроме того подсланевые брусья (на которые устанавливается пайол должны своими торцами упираться в шпангоуты. У вас же местами они упираются в обшивку шлюпки.
Johnet спасибо за замечание , про пайолы знаю, они должны вытаскиваться из шлюпки. Я просто не стал заморачиватся с пайолами. К тому-же, если их делать, то там шаг у пайол будет где-то 1-1,5 мм. Вручную это сложно сделать, а лазерам прожечь на станке это дороговато будет .
... Кроме того подсланевые брусья (на которые устанавливается пайол должны своими торцами упираться в шпангоуты. У вас же местами они упираются в обшивку шлюпки.
Согласен. Мне было удобно вытачивать под обшивку, а под шпангоуты пришлось больше стачивать. Тут обошелся малой кровью. ВОПРОС: А КТО ЭТО УЗНАЕТ КОГДА ШЛЮПКА БУДЕТ СОБРАНА? Ну ответ все уже знают .
Здоров у вас получилось! По поводу оригинальной шлюпки, я тоже долго думал делать или нет подлагерсы (рейка вдоль борта на которую опираются банки) по анатомии их нет, но я как и вы сделал. Еще замечание. Пайол (настил на дне шлюпки) делают решетчатым, что бы можно было контролировать состояние днища лодки изнутри и наличие в ней воды. У вас же он сделан из сплошных досок. и у в корме он у вас идет уступом. Я бы поспорил с такой формой. ...
Johnet баркас делаю по анатомии. А Вы, я понял ссылаетесь в анатомии на эту страницу. На ней изображён куттер, он меньше идет баркаса.
Вы писали раньше, что труды Романа (Seawolf) читали. Вот по трудам и информации Романа собираю, верфь на столе Самостоятельное изготовление шлюпок для парусника Баунти: http://www.shipmodeling.ru/content/revi ... 19&lang=ru

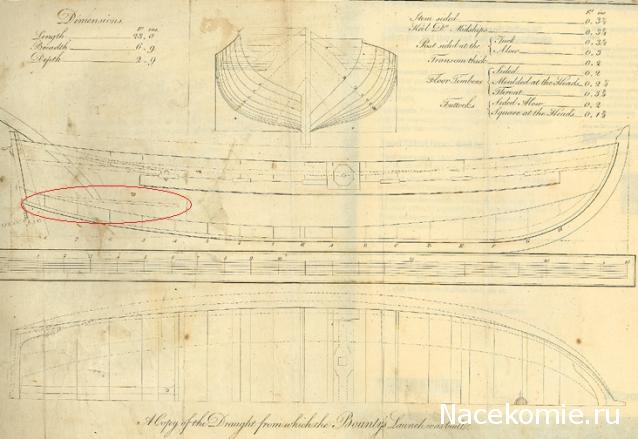

А вот чертеж баркаса. как видно рейка вдоль борта на которую опираются банки. И, на карме как я понял, пайолы приподняты получается в виде ступеньки (обвел красным).
