Двенадцать Апостолов - Сборка корпуса

Для меня это исходный материал для создания хорошей модели. Многое придётся переделывать, потому что в патворке много упрощений. Я думаю, что я не один такой, чтобы слепо следовать технологии самого патворка. Жаль, что нет КИТа такого... в хорошем качестве!

как я понимаю кит будет но после завершения патворка, как я понимаю на нас и на итальянцах экспериментируют как на кроликах. кит будет примерно таким же как и патворк. А пилить придется много

Если смотреть испанский вариант.. Даже не плохо получается..

неплохо однако на модели:
в корне неверна толщина борта относительно оригинала.
частичнно пушечные порты.
рангоут пока выявилось площадки марсов но скорее всего будет еще тьма тьмущая

по мне дак у каждого кто дойдет до финиша сборки будет свой 12 апостолов и не одного похожего в мелких деталях

Полностью согласен! Двух одинаковых не будет. Но в основах они должны быть идентичны.

А по мне, так даже лучше.... Не люблю всё делать по схеме, нет разгула творчеству. По мне, пусть будет, как будет, а я буду экспериментировать и творить своё)))

Согласен на счет международной выставки))) Конечно я делаю это для себя и хотелось бы чтобы в большей степени для сына (он пока участвует слабо, в меру сил). Поэтому стараюсь делать все эстетично, по инструкции, советуясь с опытными строителями. спасибо всем кто высказался.

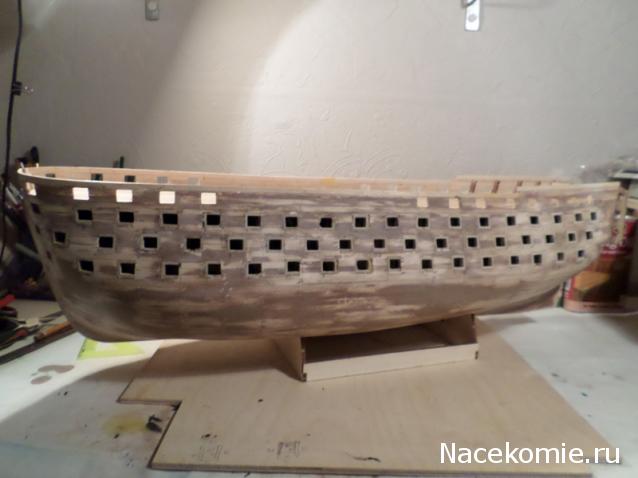

И еще... Примерил шаблоны, прочитал что о них пишут на форуме. Действительно порты получаются ступенькой. Теперь до следующего захода на модель должен принять решение: делать по шаблону либо размечать по размерам, или искать нечто среднее. Скорей всего попробую разметить по шаблону, а потом взяв эту разметку за основу подкорректировать вручную.

Лучше наоборот. Шаблоны нарисованы для плоскости, а у нас корпус объёмный.
Я приложил, не везде совпадает с размерами. Лучше по линейке. а размеры снимать с шаблонов (в смысле между рядами по вертикали и между портами по горизонтали. Но это моё мнение и я начал делать так.

Всем здравствуйте!
Задался вопросом - "А почему издатель не предлагает изготовить рамки орудийных портов?"
Изучил несколько "корабельных" партворков, которые выпускало и выпускает издательство ДеАгостини.
Итог мониторинга: в 2010 году выпускался партворк "Великие парусники" с кораблем "Сан-Джованни Батиста",
у которого в комплекте были металлические орудийные порты с крышками.
Порывшись в своих "загашниках" нашел несколько штук. Внутренний размер рамки 10,5х10,5 мм, внешний 12х12 мм.
По-быстрому изготовил макет корабельного борта, куда для наглядности 3 шт. и установил.
Получилось так:

и с линеечкой для масштаба:

Зная нехорошую привычку ДеА все упрощать и применять ко всем своим моделям одни и те же детали,
можно предположить, что и у нас будет что-то подобное.
P.S. Я могу и ошибиться
Всем удачи в постройке!

Интересное решение. Но думаю все равно будет видно что это металл, даже после покраски. Хотя лично мне бы подошло.

Я такой вариант использовал только один раз, когда строил "Сан-Мартин" от OcCre. Там такие же порты, металлические. Потом категорически отказался от металла для крышек портов и лафетов. Может, кому сложно будет сделать самому массу идентичных деталюшек, тогда это будет для него выход из положения, всё равно на ДА их красить нужно будет в белый и чёрный цвет. При наличии минициркулярки напилить такие не проблема!

Порты на модели не одинаковые (к корме они становятся трапецией) тут придется каждый подпиливать по месту и щиркулярка не поможет.

Вот еще решил подкинуть вопрос к размышлению по 53 выпуску на корпусе карандашом разметил бархоуты при этом у меня сложилось впечатление что верхняя часть уйдет под покраску то есть ЧИСТОВОЙ ОБШИВКИ НЕ БУДЕТ!!!!

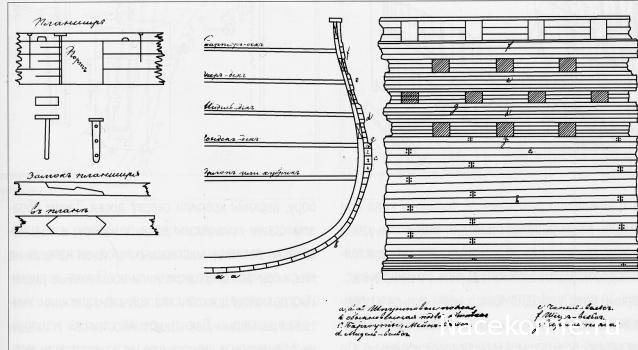

Как видно из чертежа (СМ ниже) бархоут под гондеком самый "толстый" а потом с каждой палубой он уменьшается в толшине.
ДЕД (издательство) предлагает в качестве бархоутов рейки 4х1.
При этом с чистовой обшивкой толщина борта квартер-дека в верхней части будет порядка 6 мм. при нужных 3 с копейками.

Я когда выпиливал порты тоже об этом думал, края то не ровные, как ни старайся. Я собирал Батисту и тоже остались рамки. Думаю рамки всё таки будут, но скорее не такие, но то, что не деревянные это точно.

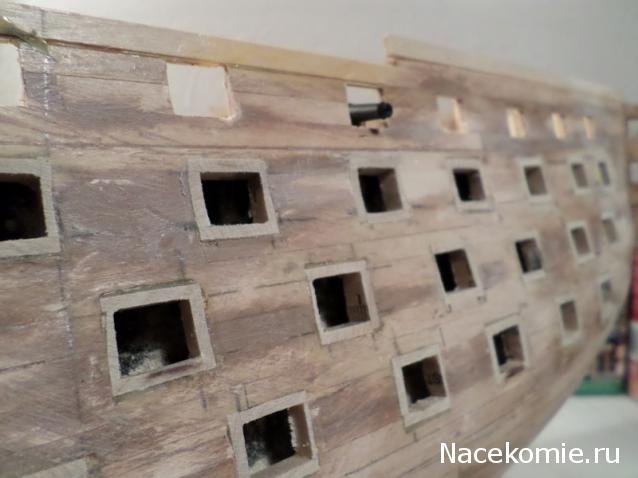

Не будет никаких рамок! То, что пропилили, то и останется. Надежда - светлое чувство. Я сразу вырезал порты под рамки, рамки напиливал из деревянных линеек.

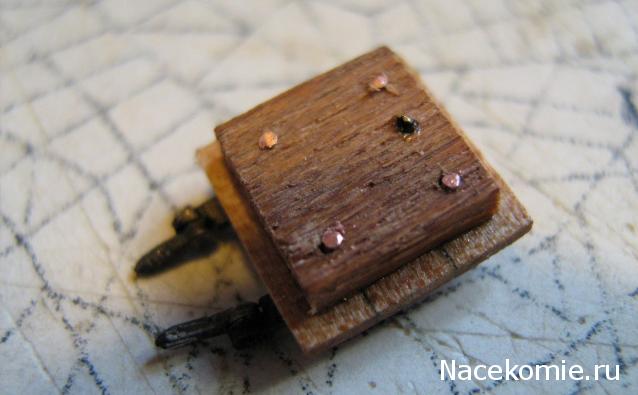

Не так сложно сделать правильные крышки портов. Напрягает, конечно, их количество.

Это не проблема для усидчивого человека, имеющего цель. Дело времени... Торопиться не надо, главное - качество.

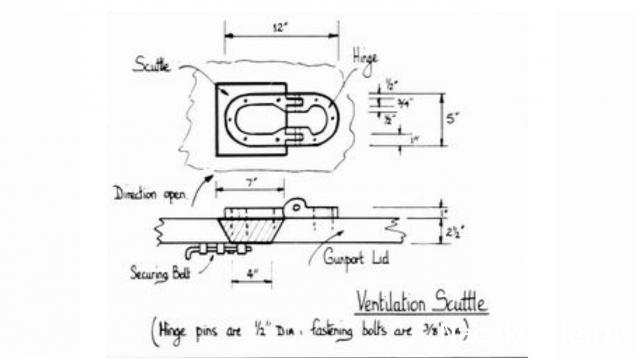

Да порты не простые: крышки портов гон-дека и мидель-дека имели форточки и глухие иллюминаторы диаметром 10 см (т.е. 1 мм в нашем случае)

А имеет смысл в таком масштабе делать эти форточки? Ковать блох?

Присутствие форточки при открытой крышке порта будет хорошо видно. А сделать иллюминатор с помощью трубки 1,0 или 1,2 нетрудно. На фото иллюминаторы кубрика диаметром 1,6 мм

Ну, такие иллюминаторы в бортах сделать не проблема, а вот в КАЖДОЙ крышке пушечного порта, может и не имеет смысла. Но это уже дело каждого. До них надо ещё дожить...
