Двенадцать Апостолов - Сборка корпуса

Рядов получилось 18. По портам думаю поступить так: по шаблонам разметить порты нижних палуб, причем шаблоны прикладывать к нижней же рейке (так порты как раз попадают в размеры варианта "по линейке"). Порты верхней палубы разметить по горизонтали по шаблону, а по вертикали "по линейке" с учетом размеров собранной пушки. Прошу прокоментировать такой вариант разметки портов.

Размечал по шаблону, корректировал по месту. На шаблоне чётко показаны места расположения портов. Вот с ними и сверялся, привязывая их к определённым точкам, к тем, что идут вплотную к шпангоутам.

Вы правильно нашли выход из этой ситуации:
Нижние ряды портов размечайте по шаблону, базой для прикладывания шаблонов должна быть нижняя палуба -гондек.
Верхние порты разметьте по шаблону и потом их высоту скорректируйте по линейке но не от вехнего ряда реек, а от линии верхней палубы (ведь полноценные пушки будут стоять именно на ней).

Ответ отличный! А я вот думаю, а как мне прицелится если верхняя палуба не обшита. Приложив распечатанный шаблон увидел, что верхние идут практически по одному горизонтальному уровню, т.е. верхний край порта на рейку с миллиметром от верхнего среза борта, а реек у меня не 18, а 17.

Покажи свой корпус . С 18 рядами . С наружи с со стороны палубы интересно взглянуть , у меня 18 ряд будет идти гдето 2,5 мм..

Добавлено спустя 20 секунд:

Покажи свой корпус . С 18 рядами . С наружи с со стороны палубы интересно взглянуть , у меня 18 ряд будет идти гдето 2,5 мм..

Получилось так, что я заужал несколько реек до перехода к бортам над верхней палубой. На фото это наверное не очень видно. Порты сегодня разметил начиная с нижней палубы по шаблонам, верхние порты по линейке но с учетом размеров пушки. Палуба не настелена, но высоту настила я тоже учитывал.

Добавлено спустя 6 минут 11 секунд:
Заметил еще одну нестыковку! К сожалению не владею терминами, но попробую объяснить. По журналу нам предлагают на последней планке отмерит 20 мм от шпангоута(надеюсь все поймут про что я говорю), а на шаблонах это растояние становится 15 мм. Утром покажу на фото. Как делать, где правда?

Я просчитал все размеры , что предлогает без шаблонов , вышел на верхний ряд прокладкой рядов , там где тот, не помню писал , 91 ,5 , И потом отверха , верхнего ряда уже по шаблону , всё получается нормально ,, разметкку отложил , все силы ударил на черновую отделку , чтобы её добить и удобнее будет потом шпаклянут и зашкурить весь корпус,, делаю по итальянскому журналу,, реек предостаточно ,,, ой как муторно делать клиновидные рейки ,, понятно что профи своей технологией пользуются..
По поводу 2 см , я не стал так делать , делаю 18 рядов и стачиваю , под шаблон ..

Вот тут viewtopic.php?f=77&t=4354&start=40 наш модератор показывает, как найти центр портов где будут стоять пушки с ЛАФЕТАМИ. ИМХО это очень важно, на какой высоте резать эти порты
На "Виктори" у многих возникли проблемы, когда стали ставить пушки. Как правило, порты оказались ниже чем хотелось.

Как мне кажется, порты следовало размечать и прорезать одновременно с обшивкой бортов. Зашил одну палубу, прорезал порты. так точно с высотой не ошибёшься.

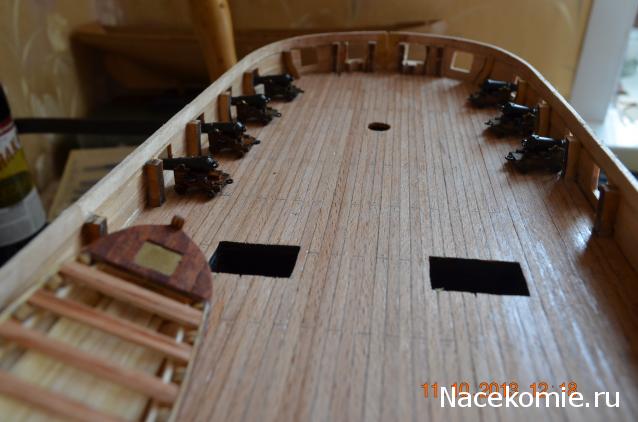

Порты прорезал. Подкрасил тушью внутренности портов, где задел ножом при прорезке. Пухи встали вроде как надо.

Наверно, нужно было в ходе настила черновой обшивки вверх выставлять маячки (например, сверлить отверстие 1 мм и окрасить с помощью проволочки края отверстия тушью) по верхней кромке каждой палубы. С интервалом, скажем, 5 см. После обработки корпуса маячки будут заметны, можно будет провести линию каждой палубы. Отсюда можно выставить порты по высоте.

Добавлено спустя 7 минут 37 секунд:
Кстати, нужно четко понимать, что верхний косяк портов квартер-дека образован планширем

В Виктори я делал следующим образом: на бимсы палуб клал несколько реек для имитации палубы, брал собранную пушку, в дуло вставлял тонкий грифель от автоматического карандаша и проводя пушкой по "палубе" вычерчивал с обратной стороны борта линию. Потом либо засекал положение этой линии относительно планки борта и размечал порт на наружней стороне, либо с обратной стороны сверлил отверстие, обозначая центр будущего порта. Получилось довольно точно.

Теперь понятно, почему верхний край обшивки не совпадал с концами топтимберсов. Планширь

Остается гадать, что же предложит нам издатель? Срезать верхнюю планку и на место её приклеить планширь, или прямо на верхнюю планку приклеить планширь...

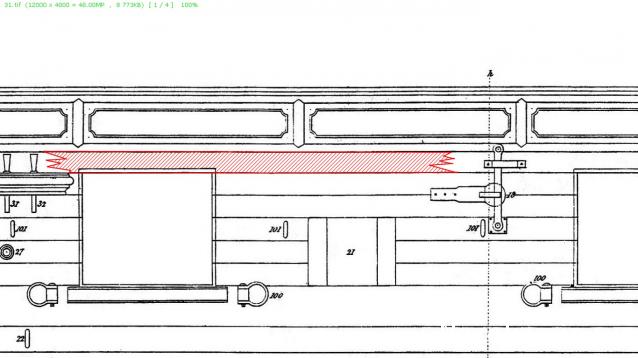

На фрагменте чертежа развернутого борта заштрихованная полоса - это планширь. Он установлен заподлицо с внутренней обшивкой фальшборта и при окраске фальшборта воспринимается как доска обшивки. На планшире собирается короб коечной сетки

Не забудьте прорезать ещё два порта в корме http://www.deagostinipassion.com/forum/ ... 30F64DED8F Смотрите чертёж кормы.
Побежал пилить и пылить дальше (резать отверстия для портов и вклеивать туда рамки)...

[quote="konstantinfom"]На фрагменте чертежа развернутого борта заштрихованная полоса - это планширь. Он установлен заподлицо с внутренней обшивкой фальшборта и при окраске фальшборта воспринимается как доска обшивки. На планшире собирается короб коечной сетки[/quote]
тогда получается что планширь ограничивает порт сверху? или он ставится над рамкой порта?

Всё правильно! Планширь ограничивает верх пушечного порта на верхней палубе.

Вот этот узел на реальном корабле, облик которого сохранен с 1797 года - фрегат Конституция. Здоровый черный толстый брус вдоль всего борта это и есть планширь, одновременно он ограничивает проем порта сверху.

Издатель даст нам носовые планшири в виде изогнутой фанерки, вырезанной лазером. Толщина - 1 мм, ширина 4 мм. Вдоль остального борта планшири будут изготавливаться из рейки 1х4х300. Планширь будем укладывать на торцы верхушек топтимберосов (между внешним и внутренним фальшбортами).
Концы топтимберсов шпангоутов 5 - 8 (в середине корпуса) нужно будет обрезать до такой высоты, чтобы расстояние от палубного настила до верхушки топтимберса составляло 11 мм.
Удачи в постройке!
