Ответить на тему  [ Сообщений: 2886 ]  На страницу Пред.  1 ... 39, 40, 41, 42, 43, 44, 45 ... 145  След.
Двенадцать Апостолов - Сборка корпуса
Автор Сообщение

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
дорогие форумчане!!! вы тут все профи (почти все) научите картинки тут выставлять, а то я скринить только могу)


04 окт 2013, 21:34
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
alxtagan писал(а):
дорогие форумчане!!! вы тут все профи (почти все) научите картинки тут выставлять, а то я скринить только могу)

На главной стр 12-ти Апостолов,в первой строке как добавить фото,
там всё в подробностях. smile_20


04 окт 2013, 21:37
Профиль
Аватара пользователя

Зарегистрирован: 21 июл 2013, 08:57
Сообщения: 175
Откуда: МОСКВА
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
alxtagan писал(а):
Странно.... почти закончил обшивку верхней части бортов, получилось 16 рядов по центру. на корме и носу будет 17, но никак не 18. нижний ряд начинал с уровня нижней палубы. Вроде бы все нормально. В чем дело не пойму.
http://prntscr.com/1v1swc

шаблон приложи и посмотри как у тебя ,верхние ряды подойдут под шаблон и верхние порты..смотри мои посты..

Добавлено спустя 3 минуты 9 секунд:
про шаблон сказал ...если он у тебя есть ...

Добавлено спустя 28 минут 34 секунды:
АЛЕКСАНДР А ТЫ ЧТО НЕ МОЖЕШЬ ТЕМУ САМ СОЗДАТЬ..ЕСТЬ ..ЖЕ РАЗДЕЛ НОВАЯ ТЕМА..

Добавлено спустя 10 минут 46 секунд:
alxtagan писал(а):
дорогие форумчане!!! вы тут все профи (почти все) научите картинки тут выставлять, а то я скринить только могу)

чтобы выложить фото.. надо в посте где ты создаёшь текстовый файл.. опускаешься ниже. после жирной зелёной полосы. написано загрузка фото. ОБЗОР.. выбираешь фото с кома. потом всё это дело сохраняешь..можно вставлять другими фоторесурсами..типа РАДИКАЛ-ФОТО


04 окт 2013, 22:53
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса

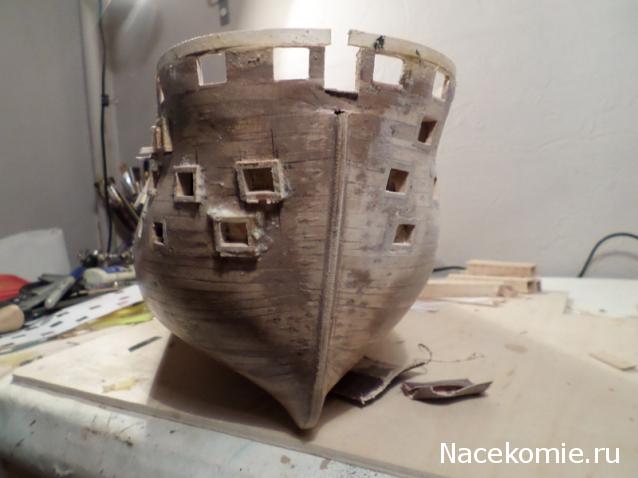

Вот моя работа с пушечными портами. Изготовил рамки из деревянных линеек, разрезав их на микроциркулярке вдоль и склеив в короба с внутренним размером 12х10мм. Потом разрезал эти короба на рамки толщиной 5мм. Разметку портов проводил по шаблонам, потом, в процессе работы корректировал их расположение непосредственно по месту,т.к. черновая обшивка у меня сделана полностью и не видно шпангоутов, к которым привязаны некоторые порты. Начинал именно с таких, чтобы найти край шпангоута. Размеры расстояний между портами брал из шаблона. Сверлом диаметром 2мм высверливал по наружному периметру порта, вырезал ножом и доводил надфилем, потом вклеивал рамку, сориентировав внутренний размер, как ОСНОВНОЙ, по правильному расположению относительно основной линии портов. Не беда, что отверстие под рамку будет немного больше её наружного размера, щели потом можно будет залить клеем и зашпаклевать. Под чистовой обшивкой этого дефекта НИКТО не увидит.
В носовой части самая сложная работа, потому что в ней расположены усилители-формирователи носовой части. И пушечные порты, попавшие в это место лучше потом сделать закрытыми.


Фото:

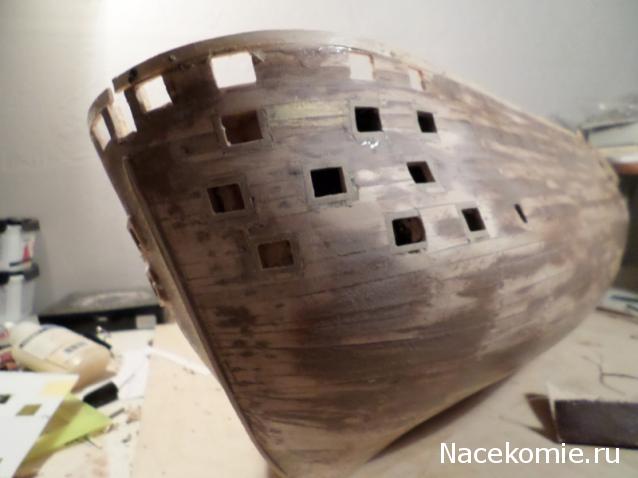

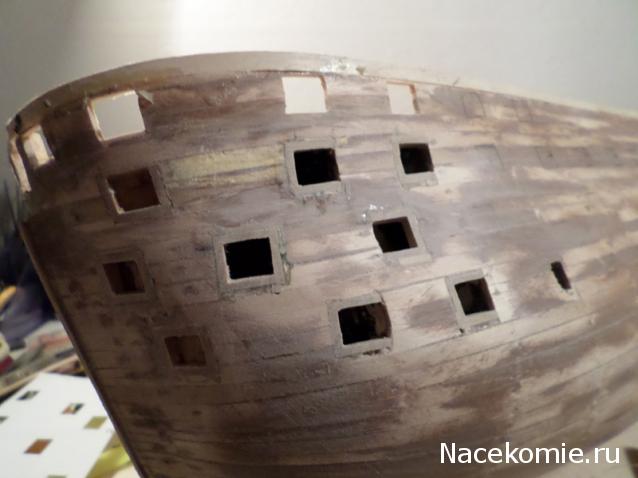

Комментарий к файлу: Левый борт обработан.
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 1.jpg [ 29.38 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 2.jpg [ 33.85 Кб | Просмотров: 1847 ]

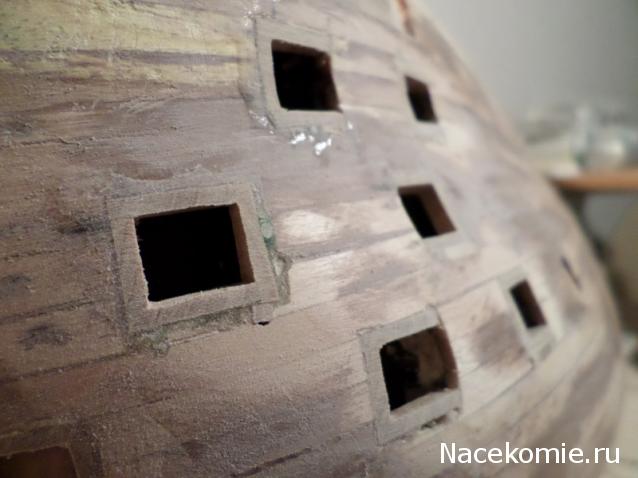

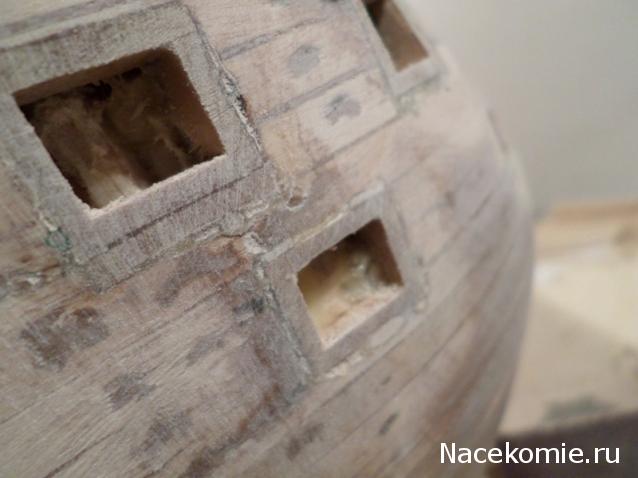

Комментарий к файлу: Щели прошпаклюются позже.
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 3.jpg [ 30.71 Кб | Просмотров: 1847 ]
Комментарий к файлу: Неприглядный вид правого борта с необработанными портами.
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 4.jpg [ 30.38 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 5.jpg [ 28.56 Кб | Просмотров: 1847 ]

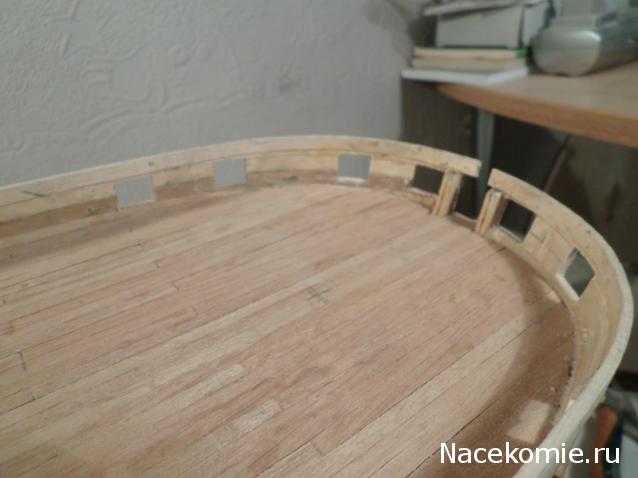

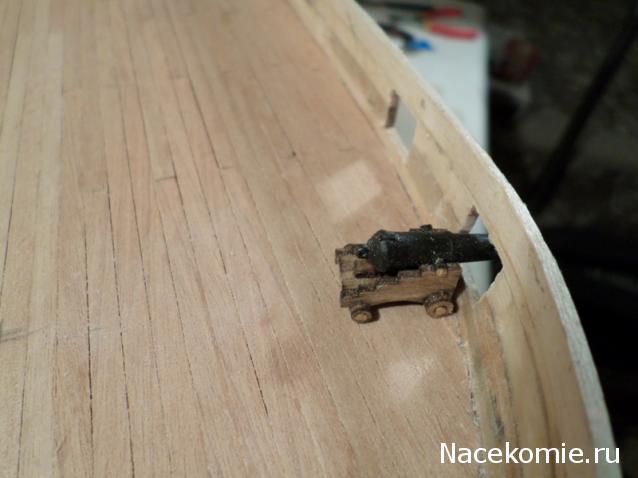

Комментарий к файлу: Вид с палубы (она пока не обработана, черновой вариант)
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 6.jpg [ 28.78 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 7.jpg [ 32.94 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 8.jpg [ 24.62 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 9.jpg [ 30.06 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 10.jpg [ 29.13 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 11.jpg [ 33.03 Кб | Просмотров: 1847 ]
Комментарий к файлу: Зачищенные рамки портов.
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 12.jpg [ 31.46 Кб | Просмотров: 1847 ]
Двенадцать Апостолов - Сборка корпуса
Двенадцать Апостолов - Сборка корпуса 13.jpg [ 36.69 Кб | Просмотров: 1847 ]
05 окт 2013, 00:30
Профиль
Аватара пользователя

Зарегистрирован: 23 авг 2013, 09:40
Сообщения: 106
Откуда: Белгород
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Отличная фото сессия! Спасибо! Я никак не осмелюсь к прорезке портов, т.к. на подписке и шаблонов ещё нет, а в тех, что распечатал нет уверенности.
Ещё по высоте борта от верхней палубы. Она одинаковая везде? Меня просто смутила верхняя рейка, образующая контур высокий на носу и плавно сходящий к середине. Или мне это показалось на фотографии?


05 окт 2013, 07:24
Профиль
Аватара пользователя

Зарегистрирован: 27 мар 2012, 21:10
Сообщения: 913
Откуда: Хотьково
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
DrakonSIN Ситуации конечно разные бывают, но если есть возможность, то почему бы не купить №33 сейчас самому? Помимо дубликата шаблонов появится также и пачка реек про запас. А по подписке посылку ещё в районе трёх недель ждать придётся...


05 окт 2013, 09:39
Профиль ICQ
Аватара пользователя

Зарегистрирован: 21 июл 2013, 08:57
Сообщения: 175
Откуда: МОСКВА
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Шпангоуты на палубе надо удалять по любому, чем раньше тем лучше. . Потому уже ясно их не будет,, если на носовой части палубы прорезаем порт, шпангоуты идут на удаление...

Добавлено спустя 4 минуты 49 секунд:
"Vovancheg"
И сколько у тебя сейчас высота борта до палубы в итоге получилась?


05 окт 2013, 11:15
Профиль
Аватара пользователя

Зарегистрирован: 23 авг 2013, 09:40
Сообщения: 106
Откуда: Белгород
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Yurachka Я у себя в городе в продаже вообще не наблюдаю ДА, ни 1 ни 31. Правда в киоски заглядываю редко.


05 окт 2013, 11:35
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
lehbor писал(а):
Шпангоуты на палубе надо удалять по любому, чем раньше тем лучше. . Потому уже ясно их не будет,, если на носовой части палубы прорезаем порт, шпангоуты идут на удаление...

Добавлено спустя 4 минуты 49 секунд:
"Vovancheg"
И сколько у тебя сейчас высота борта до палубы в итоге получилась?

Про высоту борта пока ничего не скажу. Наклеил дополнительную рейку сверху, обрежу позже. По журнальному размеру она составляет 15мм. Я пока подожду обрезать. Главное - есть запас по высоте. Скорее всего борт будет обрезаться по высоте пушечных портов на палубе. Я пока не спешу с этим. У меня даже палуба ещё не обработана, храню её до лучших времён, чтобы не испортить покрытие в процессе грубой работы с корпусом. Части шпангоутов, которые выше палубы и в носовой части я уже давно удалил, перед тем, как стелить палубу. Оставил только в корме, там где будет квартердек.


05 окт 2013, 13:13
Профиль
В сети
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 5636
Откуда: СССР, Владивосток
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Всем здравствуйте!
Не спешите удалять концы топтимберсов! Издатель их вообще не планирует удалять. Обрежем лишь концы шпангоутов 5, 6, 7 и 8 (детали 8а, 8b, 9а, 9b, 10а, 10b, 11а, 11b) так, чтобы их высота была 11 мм от уровня верхней палубы, застеленной палубным настилом. К остальным шпангоутам в дальнейшем будут крепиться планки внутренней обшивки бортов, а в пространство между фальшбортами – планки планширя.
Еще в дальнейшем, при прорезании бортов, нужно будет полностью удалить концы топтимберсов 10 шпангоута (дет. 16a и 16b) – но это ПОЗЖЕ!.
По моему мнению, толщина фальшбортов бортов верхней палубы у издателя сильно переразмерена – черновая обшивка – 2 мм, чистовая обшивка – 0,6 мм, топтимберс – 4 мм, внутренняя обшивка борта – 2 мм, клей – 0,1 мм. Итого – 8,7 мм. Часть уберется сошкуриванием. По-моему все равно останется много.
P.S. Все изложенное не является 100% верным!
Удачи в постройке!


05 окт 2013, 14:49
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Вот поэтому я и удалил эти концы. Я не настаиваю, чтобы все удаляли их. Так сделал я. Толщину бортов можно, да и нужно делать при помощи вставок нужной толщины или утоньшать выступающие концы шпангоутов. Я решил сделать проще, как это делается во всех КИТах. В носовой части уж больно толстый борт получится! Пример изготовления борта нужной толщины тот же патворк "Баунти" - фальшборт из тонкой фанеры, пушечные порты по периметру оклеиваются рейками нужной толщины, по краям и по всей длине на одинаковом расстоянии приклеиваются такие же обрезки реек и затем уже чистовая обшивка изнутри. Просто и красиво! Ну, это мой взгляд. Каждый решает сам, как он будет это делать. Потом посмотрим, что получится. Удачи всем в постройке ДА!
P.S. Чингис-хан говорил:"Боишься, не делай! Делаешь - не бойся!"


05 окт 2013, 15:38
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Топбимперсы вообще для меня загадка изначально. Я просто сразу когда постиг суть малковки шпангоутов (собираю первый раз) подумал: а как же быть с внутренней малковкой шпангоутов в их доступной части (то есть топбимперсов) но по инструкции оклеил палубу. теперь если я даже и оставлю топбимперсы, то выровняв внутреннюю их часть так чтобы рейка легла ровно я уже открою огрехи на палубе. Ну теперь полагаюсь на издателя и надеюсь что он все правильно рассчитал. Удалять топбимперсы мне уже не обязательно, обшивка палубы закончена и когда я их удалю уже не играет роли. Интересно все таки посмотреть что же получится)))


05 окт 2013, 17:54
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
По-ходу мы будем обшивать между топтимберсами,
регулируя толщину борта под коечные сетки,а рёбра топтимберсов останутся видимыми. smile_20


05 окт 2013, 18:06
Профиль
В сети
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 5636
Откуда: СССР, Владивосток
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Андрей, приветствую! Немного не так. Ребер видно не будет. С внутренней стороны борта (вдоль всего борта) обошьем также, как обшивали черновую обшивку. А в получившийся зазор (в который будут видны верхушки топтимберсов) установим планшири из фанеры шириной 4 мм.


05 окт 2013, 18:18
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Тогда наверное сначала черновая лицевая,потом планширь,малковка изнутри,а потом внутреняя.Так борта ровнее получатся.Я сам против сейчас убирать топтимберсы,мне кажется геометрия нарушиться,но у Владимира получилось,респект ему! smile_20


05 окт 2013, 18:27
Профиль
В сети
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 5636
Откуда: СССР, Владивосток
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Фальшборт с внутренней стороны малковать не будем (ну по желанию). Обошьем березовыми рейками 2х5х300 мм, зашкурим и все. Чистовой обшивки с внутренней стороны бортов не будет. Борт на участке от 5 до 8 шпангоута чуть обрежем, он будет ниже остальных бортов. Еще будут картонные шаблоны для разметки орудийных портов с внутренней стороны (ну до этого еще далеко....).


05 окт 2013, 18:41
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Владимир прав,ты ДядяСаша пророк! smile_08


05 окт 2013, 18:43
Профиль
В сети
Лидер разделов «Солей Рояль», «Севастополь», «Повелитель Морей», «Штандарт» и Корабли - Общие темы
Аватара пользователя

Зарегистрирован: 09 фев 2012, 16:09
Сообщения: 5636
Откуда: СССР, Владивосток
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Нет, я только учусь... smile_04
Если что нужно по планам строительства, обращайся (желательно в личку).
Удачи в постройке!

Добавлено спустя 1 час 37 минут 39 секунд:
Для обсуждения сборки от зарубежных коллег создана отдельная тема: viewtopic.php?f=74&t=11682&p=655748#p655748 .


05 окт 2013, 18:46
Профиль
Аватара пользователя

Зарегистрирован: 21 июл 2013, 08:57
Сообщения: 175
Откуда: МОСКВА
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Товарищи у кого есть первый номер там был ДВД диск посмотрите как там выполнен фальшборт, и как по толщине получается..


05 окт 2013, 22:01
Профиль
Аватара пользователя

Зарегистрирован: 18 янв 2012, 15:26
Сообщения: 3358
Откуда: г.Москва
Сообщение Re: Двенадцать Апостолов - Сборка корпуса
Эту страсть smile_22 (DVD) я выкинул после первого просмотра...


05 окт 2013, 22:18
Профиль
