Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
RomGor писал(а):
Фор-бом-брам-рей = четвёртая рея на фок-мачте
и так далее ))
Похоже не "фор", а "фок" - ? Я так просто по звучанию подумал что раз фок мачта то....


29 июл 2015, 07:46
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Nikdiesel писал(а):
...что находится в кружкАх, вроде шкив и что то еще? На чертеже этого вроде не указано.


Черный ободок - бугель, в другом кружочке дыра для лисель-штерта. Оказывается, на внешнем конце лисель-спирта был врезан шкив (я пропустил smile_24 ), расположенный перпендикулярно дыре для лисель-штерта.


Фото:

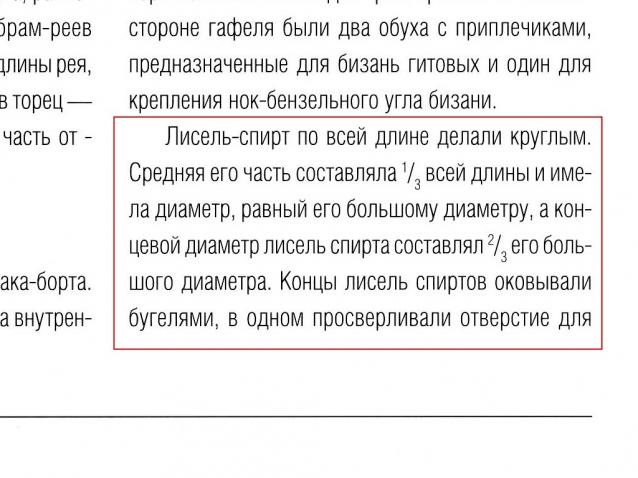

Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 01.jpg [ 52.98 Кб | Просмотров: 4917 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 02.jpg [ 48.91 Кб | Просмотров: 4917 ]
29 июл 2015, 09:04
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

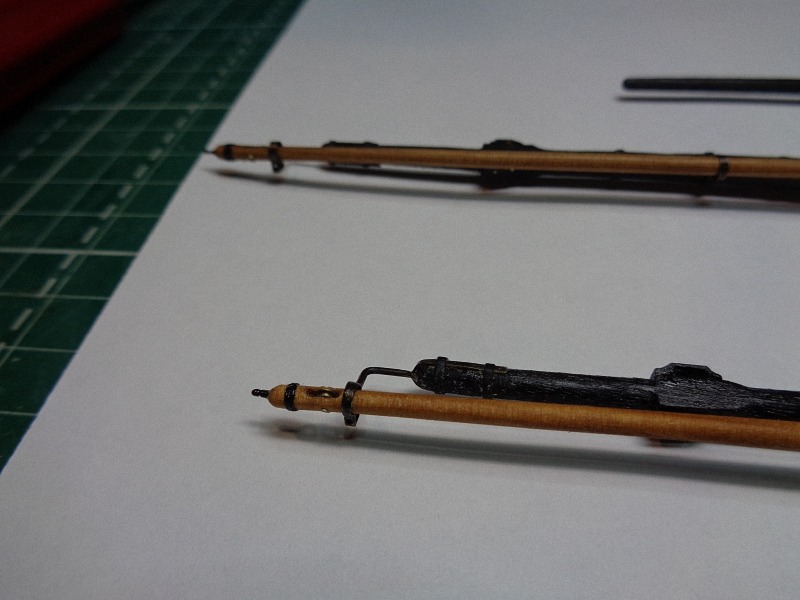

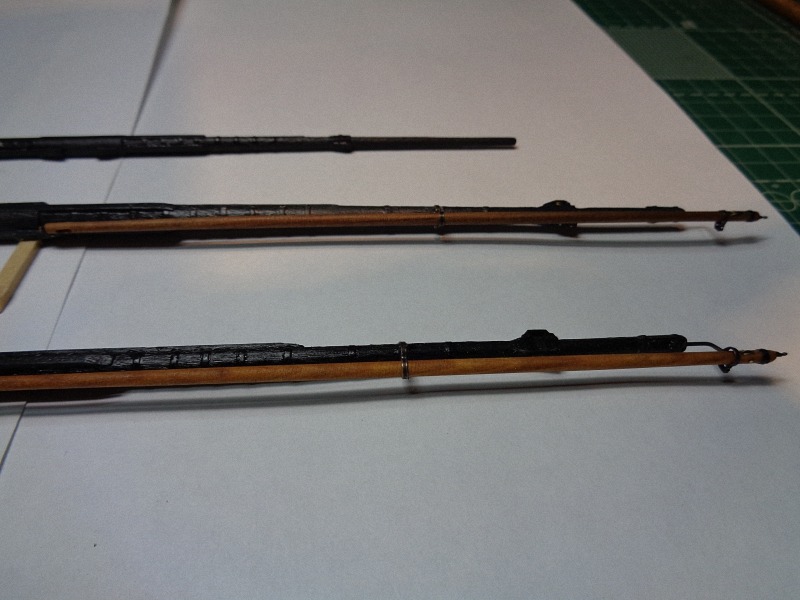

Ну вот, наконец то доделал нижние реи, как мне кажется по чертежам smile_23 Такие реи конечно потяжелее сделать, чем по журналу, но поверьте, оно того стоит:

Двенадцать Апостолов - Рангоут, такелаж, паруса

Двенадцать Апостолов - Рангоут, такелаж, паруса

Двенадцать Апостолов - Рангоут, такелаж, паруса
И еще Константин Владимирович, подскажите пожалуйста, что это за механизм, хотел приделать себе на реи, но ни в одном чертеже ничего подобного не нашел?

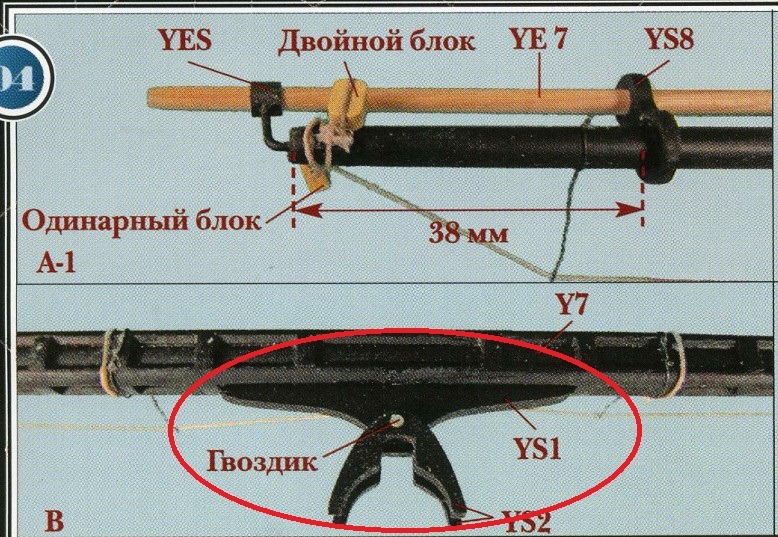

Двенадцать Апостолов - Рангоут, такелаж, паруса


Последний раз редактировалось Nikdiesel 01 авг 2015, 09:32, всего редактировалось 1 раз.



31 июл 2015, 23:16
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

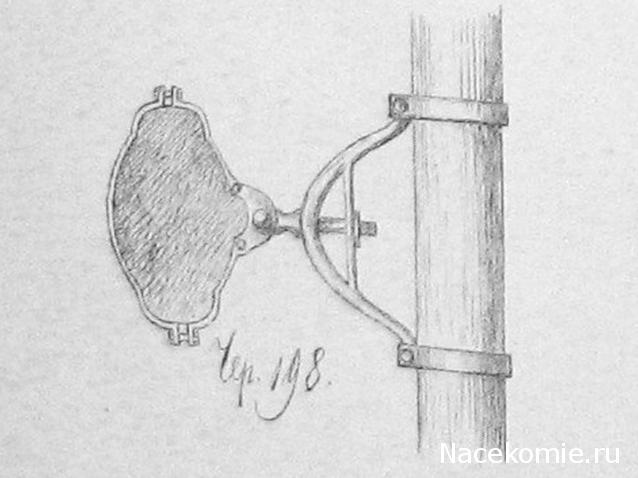

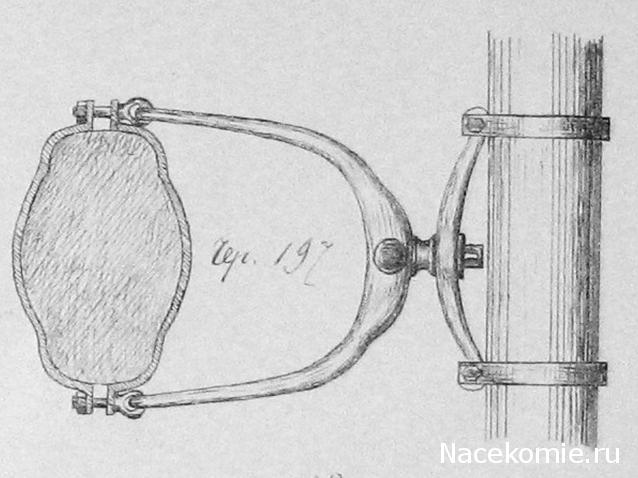

Оно того не стоит. Эти железные бейфуты из другой эпохи. Показаны в альбоме И.Сарычева издания 1889 года.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 01.jpg [ 44.95 Кб | Просмотров: 4777 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 02.jpg [ 36.33 Кб | Просмотров: 4777 ]
01 авг 2015, 08:49
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Nikdiesel писал(а):
Ну вот, наконец то доделал нижние реи, как мне кажется по чертежам....
спасибо во первых за такие фото - в хорошем разрешении, большие. Сохраняю себе все что ты выкладываешь. А какой мачты это реи?


01 авг 2015, 11:55
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Судя по сечению ахканта, оба рисунка относятся к собственно мачтам (фок, грот и бизань). Навскидку в книге И.Сарычева найти текст к этим рисункам не получилось smile_24 Да и незачем вообще-то. Кто его знает, как там у них на гибридных парусных пароходных броненосцах принято было... А фирме Де Агостини очередной компривет!


01 авг 2015, 12:56
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Константин Владимирович, подскажите пожалуйста кол- во шкивов и р-р этого блока. Я вычитал, что он двухшкивный и р-р намерил 4мм. Опять все не так?


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 01.jpg [ 28 Кб | Просмотров: 4564 ]
24 авг 2015, 15:29
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Погон железный с коушем. Упоминается еще три блока: двухшкивный однокипный и два одношкивных двухкипных. На чертеже изображен однокипный блок, то есть по погону бегал остропленный с коушем двухшкивный блок. С проводкой гика-шкота нужно разбираться. Однако все три блока в длину 13 дюймов (3,3 мм в масштабе 1х100).


24 авг 2015, 15:52
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Разобрался. Второй одношкивный блок, скорее всего, ошибка. К.Посьет описывает устройство шкот-талей при наличии блока на погоне. При этом одношкивный двухкипный блок стропят на гике кольцевым стропом. Строп перекидывают серединой через гик, при этом по обе стороны гика свисают половины стропа, в них вкладывают двухкипный одношкивный блок и ставят бензель. За этот же строп крепят коренной конец шкота.


24 авг 2015, 16:11
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

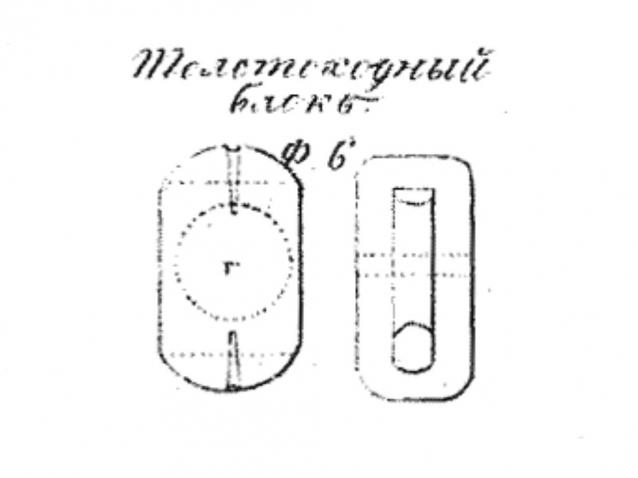

Константин Владимирович, подскажите сколькошкивные блоки 91 и в какой книге можно посмотреть как хоть выглядят эти спуски 93 и 94. Или может ввиду их мелкости достаточно будет миллиметровой трубки?


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 02.jpg [ 89.63 Кб | Просмотров: 4526 ]
24 авг 2015, 19:13
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

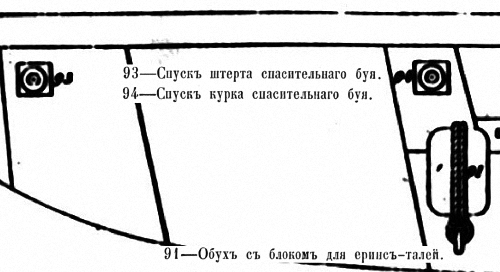

Это трубка с квадратными фланцами. Размеры уточню по чертежу. Блок 91 для эринс-талей одношкивный длиной 11 дюймов (2,8 мм).


24 авг 2015, 21:50
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Измеренный квадратик фланца со сторонами не более 4,5 дюйма. Трубка не более 1 мм наружным диаметром. smile_24


24 авг 2015, 22:01
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
konstantinfom писал(а):
Это трубка с квадратными фланцами.

Константин Владимирович, а фланцы были с двух сторон или только изнутри?


24 авг 2015, 22:50
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
А кто ж его знает? Я думаю, с двух сторон. Главное, чтобы не возникло желание спасательный буй вооружать - головы сломаем.


Фото:

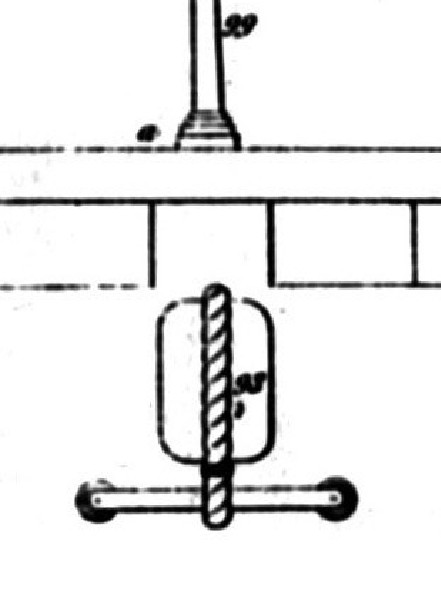

Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 17.JPG [ 60.15 Кб | Просмотров: 4468 ]
24 авг 2015, 23:42
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
konstantinfom писал(а):
...Главное, чтобы не возникло желание спасательный буй вооружать - головы сломаем.

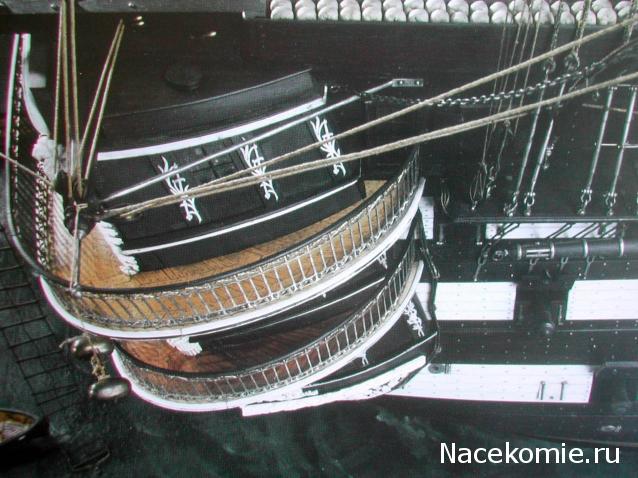

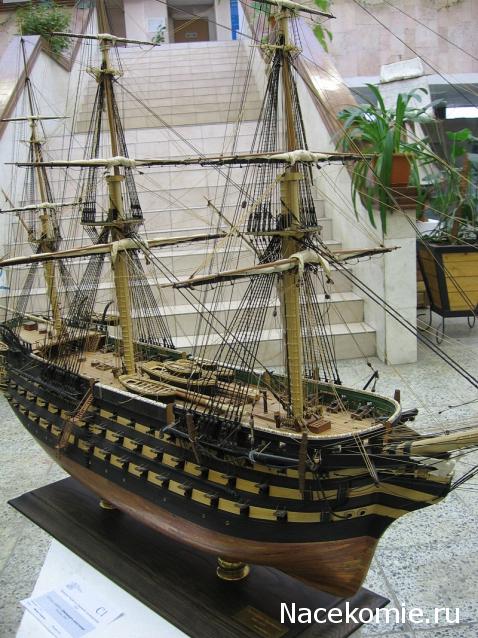

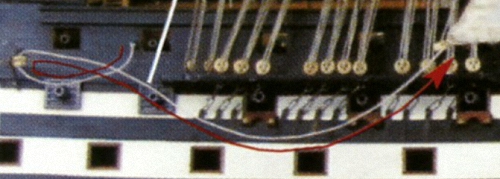

Поржал отдуши, спасибо. Да, без подробных чертежей тоска, а детали становятся все мельче и мельче. По моему это уже мазохизм и по журналу делать уже давно не охота. smile_23 Вот наглядный пример, даже мне не моряку ясно, что эта снасть работать не будет. И почему тогда не привязать нитку сразу к рыму и не городить огород. Дядя Саша извини за оффтоп.


Фото:

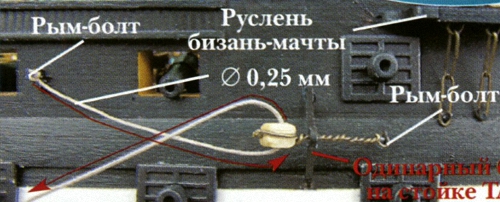

Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 01.jpg [ 109.96 Кб | Просмотров: 4462 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 02.jpg [ 81.24 Кб | Просмотров: 4462 ]
25 авг 2015, 00:06
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

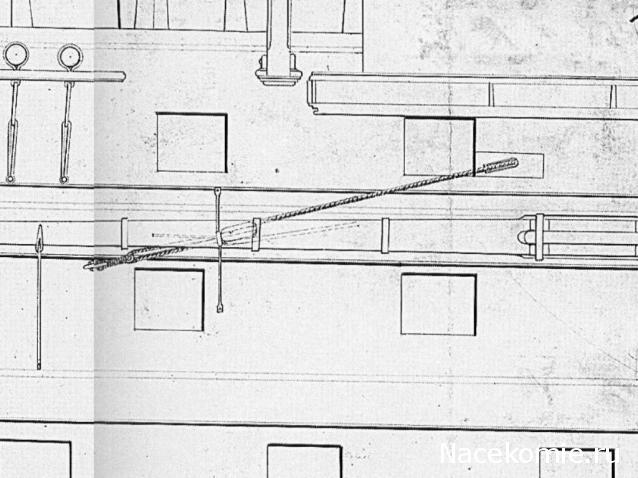

Устройство для проводки грота-шкота достаточно хорошо прорисовано на чертеже. Состоит из железного сектора (причем сектор - это тренога), толстоходного блока 15 дюймов (3,8 мм), остропленного с обухом, вбитом в борт (за коуш в стропе) и шкива в борту. Положение шкива на чертежах "плавает", а в остальном всё понятно.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 05.jpg [ 51.02 Кб | Просмотров: 4434 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 06.jpg [ 18.14 Кб | Просмотров: 4434 ]
25 авг 2015, 09:54
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Константин Владимирович, вы марса-реи еще не делали? Что то я в отчете этого этапа нигде не нашел или плохо искал.


28 авг 2015, 19:21
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Руки до реев не дошли. Но там проще, чем нижние кмк. Будут вопросы, отвечу с картинками. smile_24


28 авг 2015, 21:52
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Чертеж, который я нашел у Гребенщиковой отвратительный, все черное, ничего понять нельзя. Если вы, Константин Владимирович о чем то догадаетесь интуитивно, то для меня - темный лес. Понятно, что нужно начинать с квадратной заготовки, но на этом чертеже я даже вторых направляющих колец для лисель-спиртов не разглядел, а ведь должны быть обязательно. Может быть, если это не сильно нарушит ваши планы, сделаете одну (хотя бы) рею, а там уж с вашей помощью я разберусь и с остальными. Или, если не затруднит, подскажите в какой книге посмотреть более детальный и понятный чертеж.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 2015-08-28_221009.jpg [ 11.42 Кб | Просмотров: 4291 ]
28 авг 2015, 22:36
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Интересно, почему у Смирнова и Алешина реи в три этажа, а журнал рекомендует в четыре и дает для этого материалы.
Константин Владимирович, сколько должно быть реев то?


Фото:

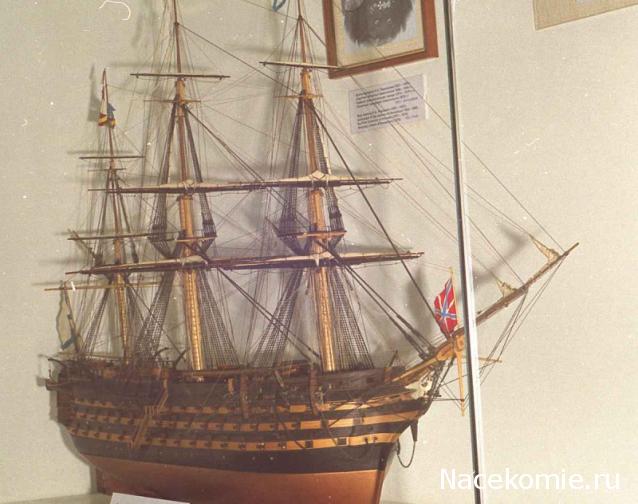

Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 01.jpg [ 47.97 Кб | Просмотров: 4282 ]

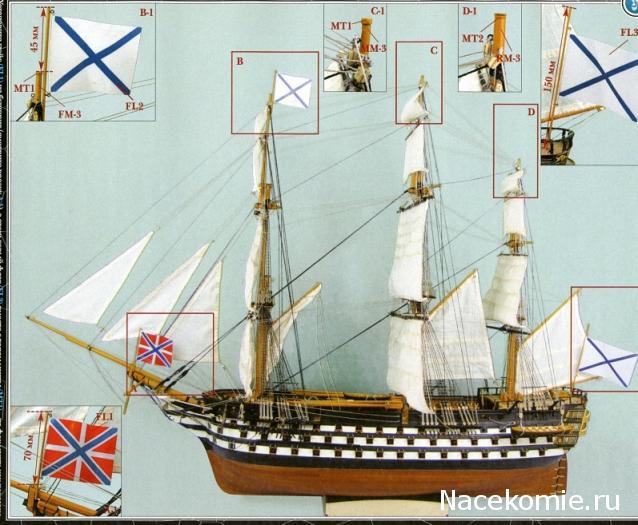

Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 02.jpg [ 75.52 Кб | Просмотров: 4282 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 03.jpg [ 62.77 Кб | Просмотров: 4282 ]
