Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Сегодня сделал гик:

Двенадцать Апостолов - Рангоут, такелаж, паруса

Двенадцать Апостолов - Рангоут, такелаж, паруса

Двенадцать Апостолов - Рангоут, такелаж, паруса
Уж получше, чем журнальный smile_08


23 июл 2015, 18:52
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Да, и ракс-клотов как на картинке, бейфут гика (и гафеля) не имел. Был трос, обшитый кожей. Для модели в таком масштабе кожу заменит клетневка тонкой нитью. На трисель-мачту бизани были надеты 10 железных колец, обшитых кожей. Галсовая шкаторина бизани крепилась к ним слаблинем.


23 июл 2015, 20:34
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
alxtagan писал(а):
сделай пожалста подробные фото.

Вот подробно про пушки, только не знаю отличаются-ли,
английские пухи от русских. smile_24 http://www.shipmodeling.ru/content/review/bounty_gun
Эх Дядя Саша ругацца будет, есть вроде тема про вооружение. smile_04


23 июл 2015, 21:42
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Nikdiesel писал(а):
...Уж получше, чем журнальный smile_08

однозначно лучше!


23 июл 2015, 22:33
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

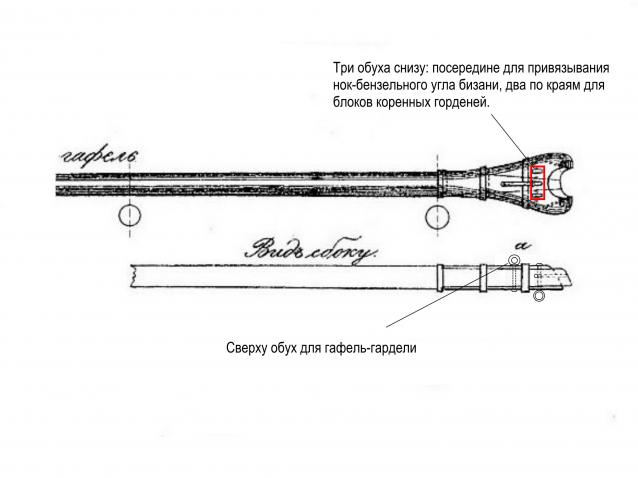

Константин Владимирович, поясните пожалуйста, что находится в местах. которые я отметил красным. А то мало того, что чертеж невнятный, так еще и вид с боку оборваный.
Двенадцать Апостолов - Рангоут, такелаж, паруса


23 июл 2015, 23:26
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

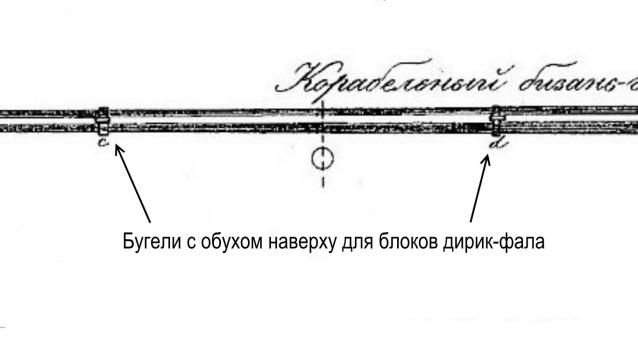

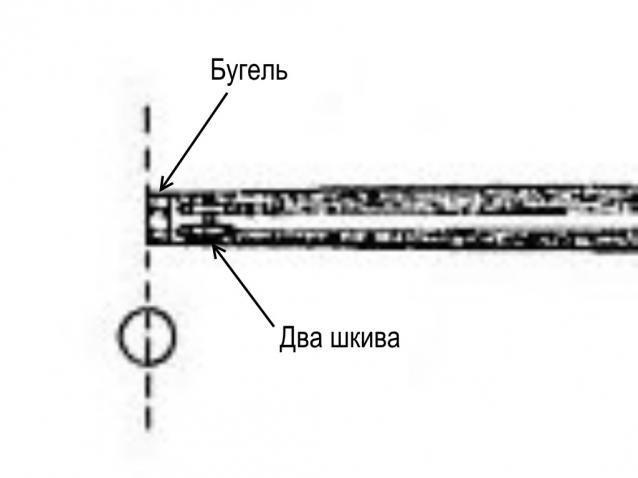

На ноке гафеля бугель "от расколотия" и два медных шкива: один для флаг-фала, другой длоя телеграфа. Еще два бугеля (c и d) с обушками вверху для закрепления гаками одношкивных блоков дирик-фала.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 11.jpg [ 20.6 Кб | Просмотров: 2042 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 10.jpg [ 17.41 Кб | Просмотров: 2042 ]
24 июл 2015, 00:03
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

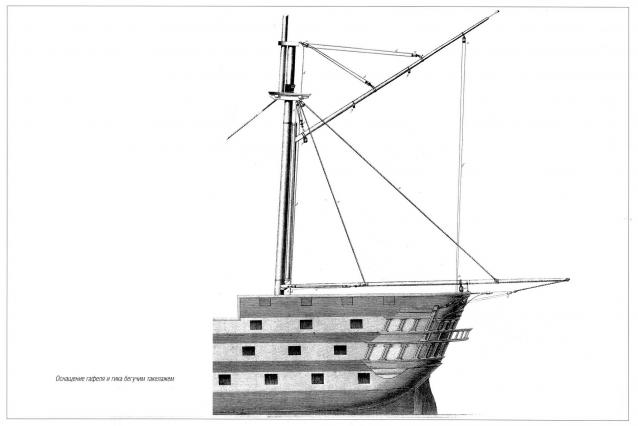

Вдогонку: проводка дирик-фала. Нок гафеля, правда другой (вместо деревянного нока вбит железный сектор со шкивами на конце). Так тоже делали в это время.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 051.jpg [ 23.01 Кб | Просмотров: 2004 ]
24 июл 2015, 00:38
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Константин Владимирович, а где стрелки там по краям рымы (обухи) что ли, в средине дверную ручку я разглядел? А шкивов хватит и одного - для флаг-фала. В двухмиллиметровый березовый стержень врезать два шкива - это... даже слов нет, вернее они есть, но нецензурные smile_23


24 июл 2015, 01:36
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
В книге К.Посьета про скобу типа "дверная ручка" ничего не сказано. Там описано несколько иное устройство (рис.).


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 21.jpg [ 26.24 Кб | Просмотров: 1905 ]
24 июл 2015, 12:55
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Не знаю куда запостить, про дрова раздела не нашел, если что дядя Саша извини и поправь

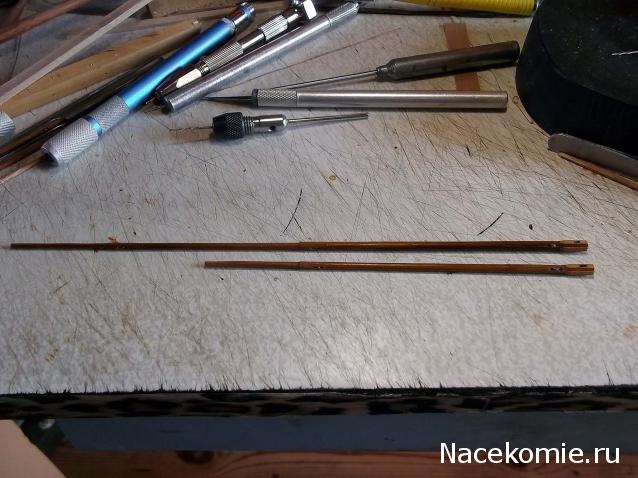

Друзья, может кто подскажет что это за дерево, очень крепкое и главное пружинистое. Хочу попробовать из такого реи сделать, чтобы были потоньше. Фоткал днем при солнце, без вспышки. Древесина не тонированая, покрыта шеллаком в два слоя.
Двенадцать Апостолов - Рангоут, такелаж, паруса


24 июл 2015, 19:22
Профиль
Аватара пользователя

Зарегистрирован: 12 июн 2014, 18:14
Сообщения: 613
Откуда: Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Николай.. Ну кто ж тебе так скажет? Был бы зачищенный ровный кусок, хоть.. А под покрытием-то.. Твёрдые может дубесли тёмный.. Или бук.. Ну бук-то, наверно, определил бы по оригинальной фактуре.. А так... Хрен его разберёшь...


24 июл 2015, 19:26
Профиль ICQ
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Nikdiesel писал(а):
Хочу попробовать из такого реи сделать, чтобы были потоньше. Фоткал днем при солнце, без вспышки. Древесина не тонированая, покрыта шеллаком в два слоя.


Дерево на вид грубоватое, брам- и бом-реи, а также брам-стеньги из него будут, кмк, не очень. На тонкие рангоутные деревья очень хорошо подходит кумьер. Если кого смущает его красноватый цвет, то его родственник - дару. По свойствам одинаковы, отлтичаются только цветом. Встречался у нас в виде паркета. Я "заправился" в магазине Мир моделей кумьером (всего пара паркетин). Думаю, хватит на остаток жизни или что-нибудь другое найдется.
Мачты, реи и марса-реи очень хорошо делать из мелкотекстурной груши.
На фото штатная брам-стеньга в одно дерево с бом-стеньгой и флагштоком и штормовая брам-стеньга (из запасного рангоута. Материал - кумьер.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 017.JPG [ 52.36 Кб | Просмотров: 1839 ]
24 июл 2015, 21:36
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Я чего засуетился то, сегодня сделал самую нижнюю рею на грот-мачту по размерам журнала. Даже с моими журнальными мачтами ну ни в какие ворота. Ей ногу перешибить можно, голая палка диаметром 7 в средине и 5мм на концах, значит полностью оборудованная рея с мизинец толщиной будет. А деревяшка эта очень плотная, вроде на дуб похожа, но у меня есть дубовая доска в ней поры гораздо крупнее.


24 июл 2015, 22:02
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Если нет груши под рукой, годится (под покраску) обычная (высушенная, естественно) береза. Зачем журнальные неправильные размеры? Есть штат, по которому оснащали корабль. На своей ветке я приводил все размерения рангоута, адаптированные к нашему масштабу.


24 июл 2015, 22:18
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

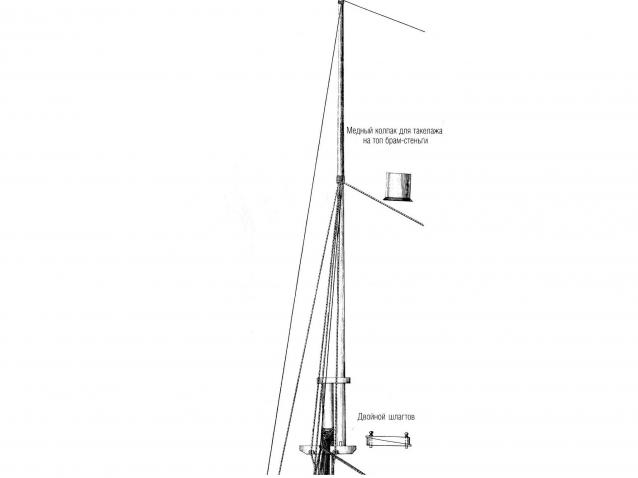

Кстати, на топ брам-стеньги под такелаж надевали медный колпак. Думаю, нужно убить в себе желание сделать его отдельной снимаемой деталью, как это было в реальности. Лучше сначала наклеить полоску тончайшей медной фольги, содранной с электронной платы, и потом надеть на топ колечко из проволочки толщиной с брам-ванты или аналогичных размерений точно подогнанную по внутреннему диаметру шайбу.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 060.jpg [ 13.79 Кб | Просмотров: 1807 ]
24 июл 2015, 23:48
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

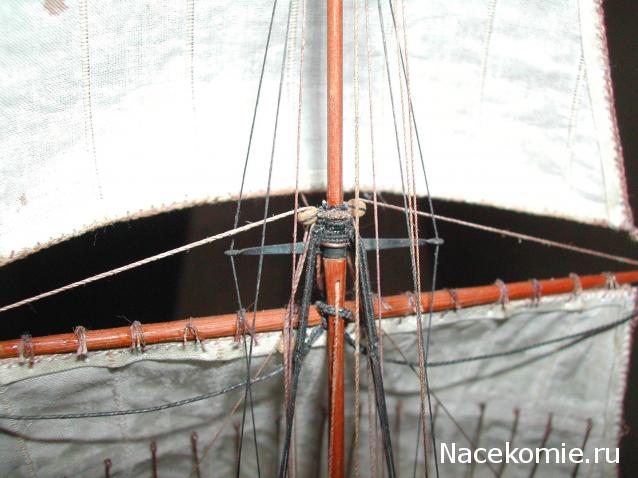

Хотя мне доводилось делать этот колпак отдельной деталью, но в масштабе 1х48. Под такелажем не видно - императорская яхта Дружба.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 25.JPG [ 45.59 Кб | Просмотров: 1801 ]
25 июл 2015, 00:26
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

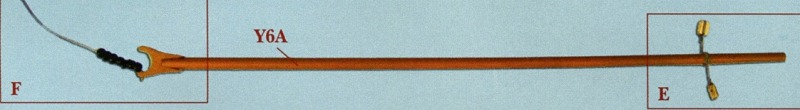

Константин Владимирович, очень благодарю вас за помощь и простите,что так достаю, но у меня опять вопросы, много smile_23 Где можно взять все эти размеры и еще диаметр мачты у вас указан у готовой или у голого полена?

Двенадцать Апостолов - Рангоут, такелаж, паруса


25 июл 2015, 00:31
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

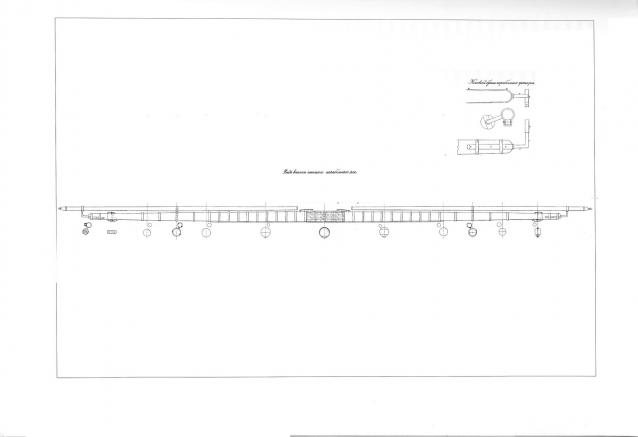

Мачтовая фиша (на рее со стороны мачты) равна половине длины рея. Восьмигранная часть рея посередине равна четверти длины рея. На грани набивали тонкие доски - латы. За середину поднимали многотонный рей, там был цепной борг-строп и строп гардель-блока, поэтому все неровности заполняли досками. Ширина определялась положением стопорных планок (есть у Марквардта, Зенкова).
Заплечики на ноках, если смотреть на них перпендикулярно к их какой-то стороне, на контуре рея не выделялись. То-есть рей тесали сперва квадратным в сечении, с сужением к нокам. Потом размечали: внутреннюю четверть, заплечики, ноки. После этого весь рей кроме заплечиков делали восьмигранным. Потом внутреннюю четверть оставляли восьмигранной, а руки рея и его ноки (кроме квадратных заплечиков) скругляли.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 037.jpg [ 13.5 Кб | Просмотров: 1795 ]
25 июл 2015, 01:10
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Да, забыл сказать - толщина грот-рея 6,6 мм это толщина его тела без фиши и лат.


25 июл 2015, 01:13
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
А на самых концах ноков как высчитать р-р, я понял что нужно начинать с квадрата и плавно заужать к концам, НО когда остановиться?


25 июл 2015, 01:52
