Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
alxtagan писал(а):
...А стойки перил как делал?

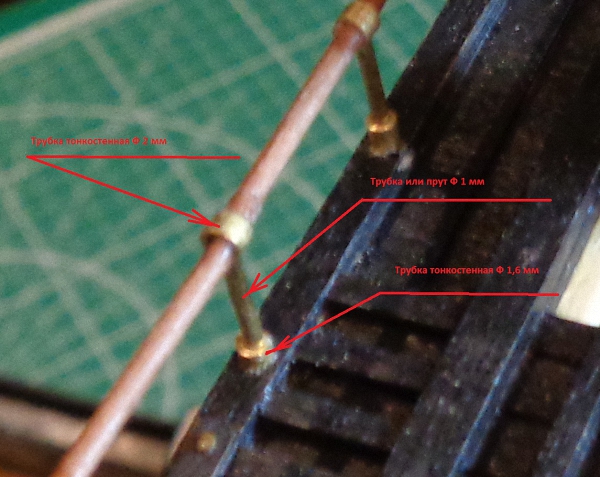

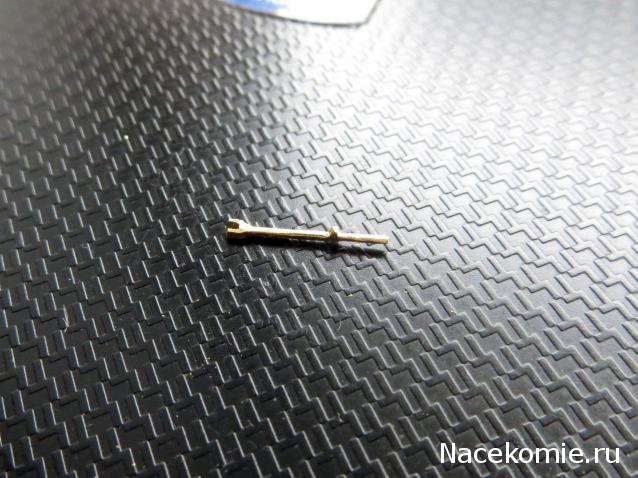

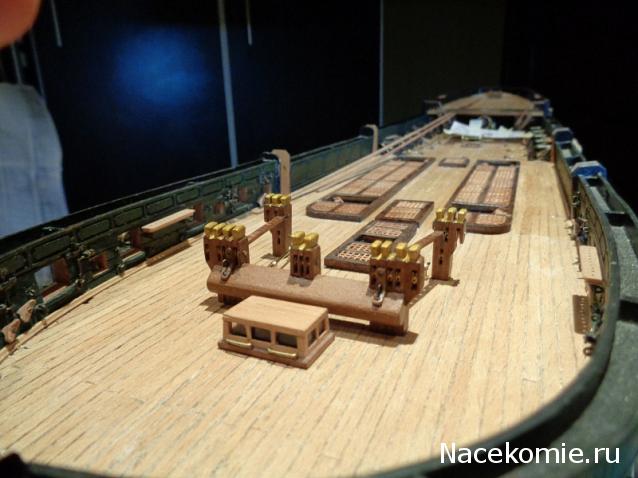

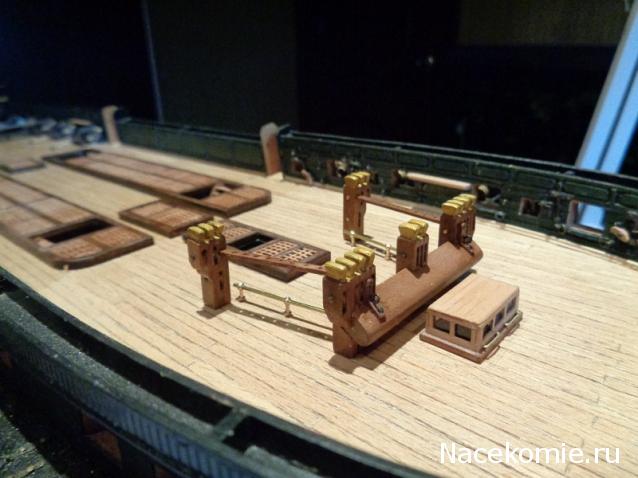

Двухмилиметровую трубку засверливал сбоку, трубу 1,6 тоже чуть рассверливал, что бы в них вставлялась миллиметровая, потом все паял, зачищал и лачил smile_03


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса Стойка.jpg [ 221.12 Кб | Просмотров: 5384 ]
29 мар 2015, 02:27
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

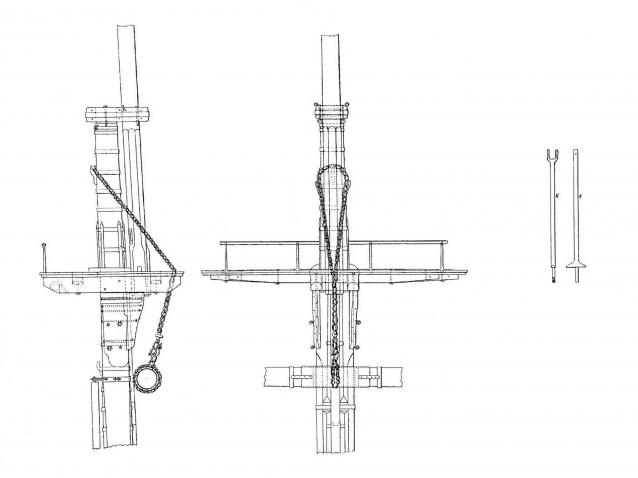

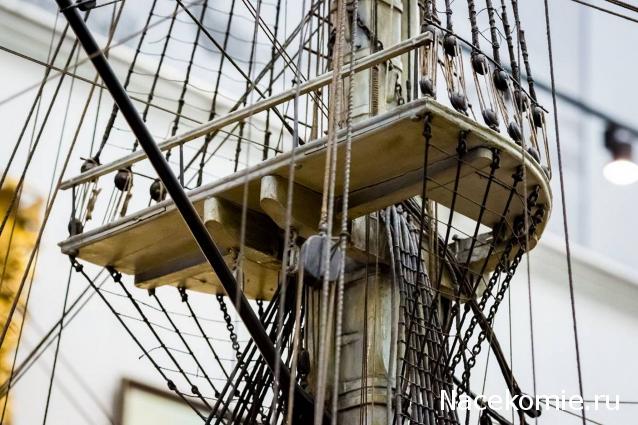

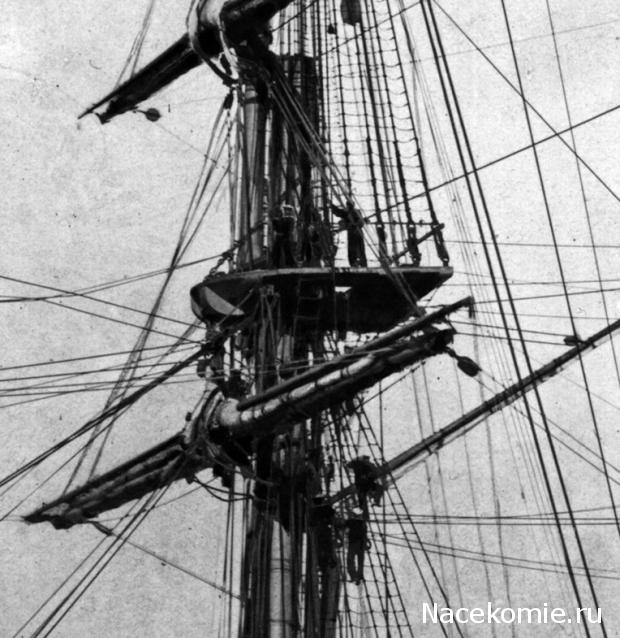

Ограждение марса приведено на фрагменте чертежа. Стойки были внизу плоские. Нижний конец проходил в отверстие, снизу надевали шайбу и закрепляли гайкой. Поручень на чертеже прямоугольный в сечении. В реальности мог иметь классическое сечение (Император Николай 1).


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 033.jpg [ 23.63 Кб | Просмотров: 5360 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 4.JPG [ 30.76 Кб | Просмотров: 5360 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 6.JPG [ 34.86 Кб | Просмотров: 5360 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 14.jpg [ 64.27 Кб | Просмотров: 5360 ]
29 мар 2015, 09:27
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Ну общем то понятно. Спасибо за подробные консультации. У меня тогда вопрос. Если я не такой мастер, как наши уважаемые лидеры проекта, я могу воспользоваться для этих целей теми леерами, которые в журнале для палубы даны? Ну естестно их дозаказать надо будет. А по сути тоже ограждение, в деталях оно отличается, но по сути то верно? Как считаете? Спасибо.


29 мар 2015, 12:35
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
alxtagan писал(а):
Ну общем то понятно. Спасибо за подробные консультации. У меня тогда вопрос. Если я не такой мастер, как наши уважаемые лидеры проекта, я могу воспользоваться для этих целей теми леерами, которые в журнале для палубы даны? Ну естестно их дозаказать надо будет. А по сути тоже ограждение, в деталях оно отличается, но по сути то верно? Как считаете? Спасибо.

Логично! Я чё то сам как то не додумался до этого! smile_01


29 мар 2015, 17:31
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Сектора лееров (их нужно 12 штук на все три марса) по чертежу вполне по силам сделать каждому. Для этого нужны исходные данные: высоту сектора от карниза марса до низа деревянного поручня и суммарную толщину марса, сквозь которую проходит насквозь сектор. Снизу сектор торчит на столько, чтобы можно было надеть на него шайбу и прихватить паяльником.
Сектор должен быть такой длины, чтобы в итоге деревянный поручень поднимался над марсом на 9,0 мм.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 2.jpg [ 76.32 Кб | Просмотров: 5271 ]
29 мар 2015, 18:18
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

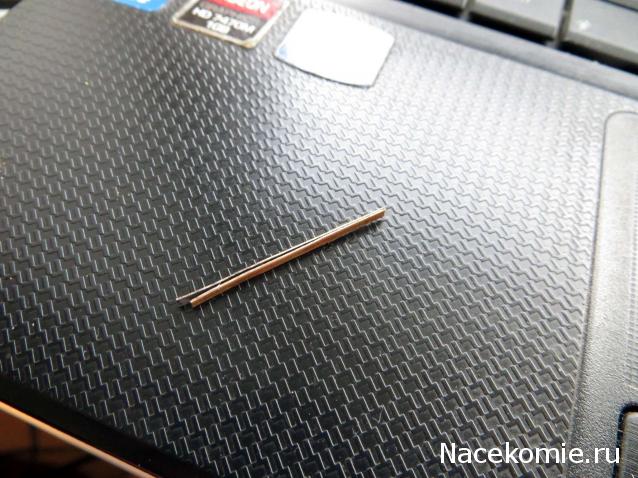

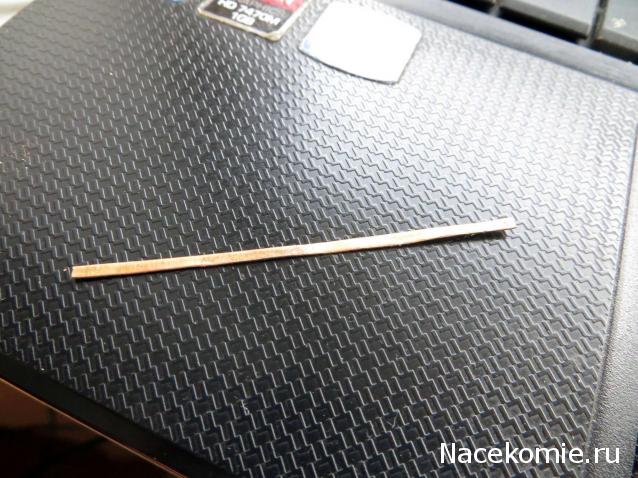

Нужно вырезать полоску латуни толщиной 0,2 мм, шириной 1,5 мм. Полоску зачистить и облудить с одной стороны. Полоску согнуть пополам луженой стороной внутрь.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 001.JPG [ 70.71 Кб | Просмотров: 5270 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 002.JPG [ 63.37 Кб | Просмотров: 5270 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 003.JPG [ 68.07 Кб | Просмотров: 5270 ]
29 мар 2015, 18:21
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

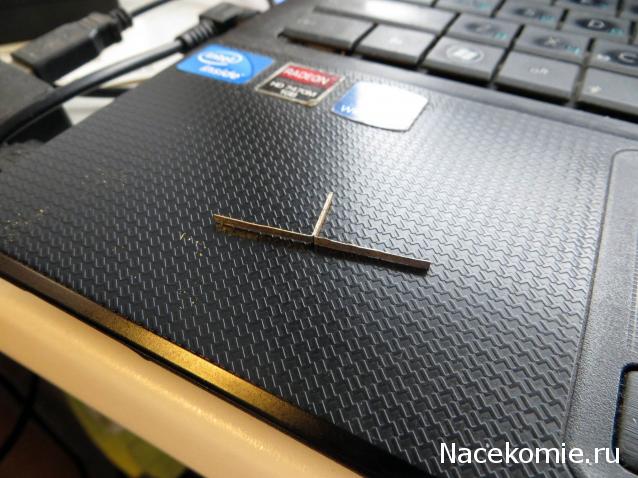

Обжать согнутую полоску в тисках. Отмерив от сгиба 11 мм, сделал метку карандашом. Зажал полоску по метку в тистах, отогнуть её концы. Сложенную часть пропаять.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 004.JPG [ 58.86 Кб | Просмотров: 5268 ]
29 мар 2015, 18:25
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

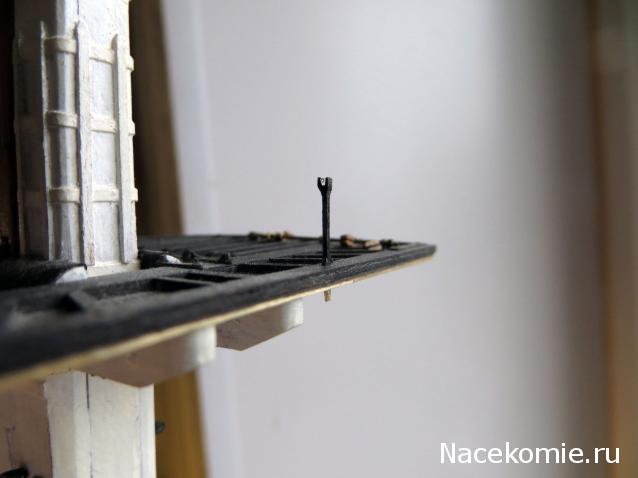

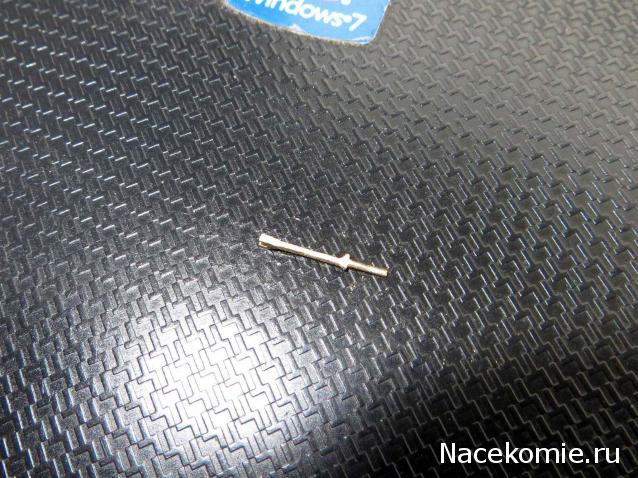

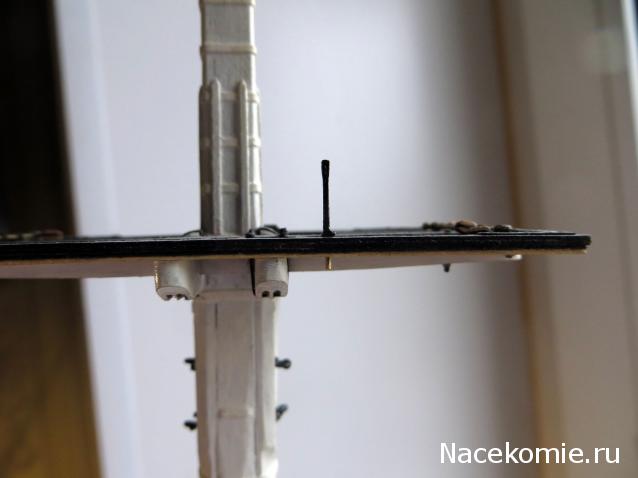

С помощью надфиля отпилить лишнее по чертежу. Осталось сектор почернить и примерить на марсе.
Окончательно нужно надеть снизу шайбу и прихватить припоем с помощью паяльника.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 005.JPG [ 61.51 Кб | Просмотров: 5267 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 006.JPG [ 78.32 Кб | Просмотров: 5267 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 007.JPG [ 20.04 Кб | Просмотров: 5267 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 008.JPG [ 22.19 Кб | Просмотров: 5267 ]
29 мар 2015, 18:27
Профиль
Аватара пользователя

Зарегистрирован: 09 фев 2013, 18:21
Сообщения: 302
Откуда: г. Москва
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

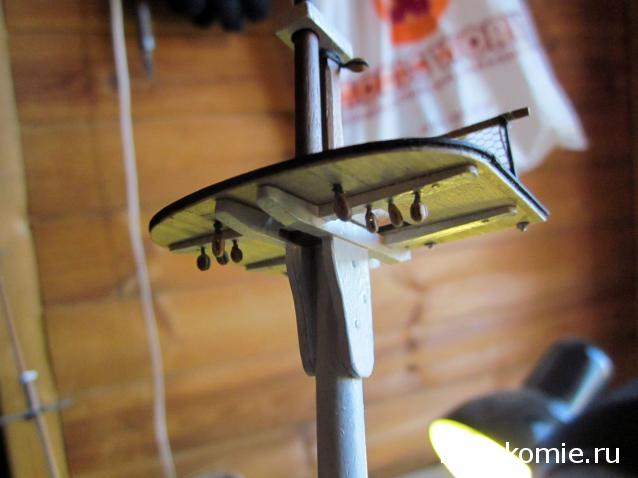

Изготовил пока только для фок-мачты даже и не знаю как весь этот узел называется, а то журнальное предложение из фанерки боюсь весь вид испортит. Константин Владимирович какого р-ра должны быть блоки внизу, я намерил 3,5 мм, но сомневаюсь и из чего посоветуете сделать бандажи.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 03.jpg [ 42.83 Кб | Просмотров: 5109 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 04.jpg [ 42.68 Кб | Просмотров: 5109 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 05.jpg [ 33.8 Кб | Просмотров: 5109 ]
02 апр 2015, 04:11
Профиль
Аватара пользователя

Зарегистрирован: 23 мар 2013, 20:56
Сообщения: 2441
Откуда: Санкт-Петербург
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

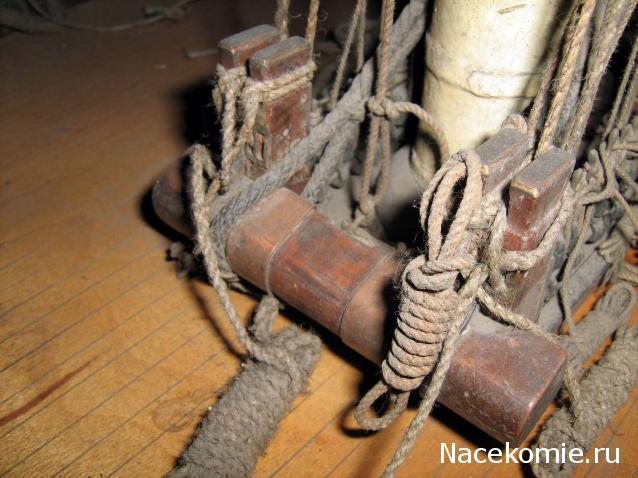

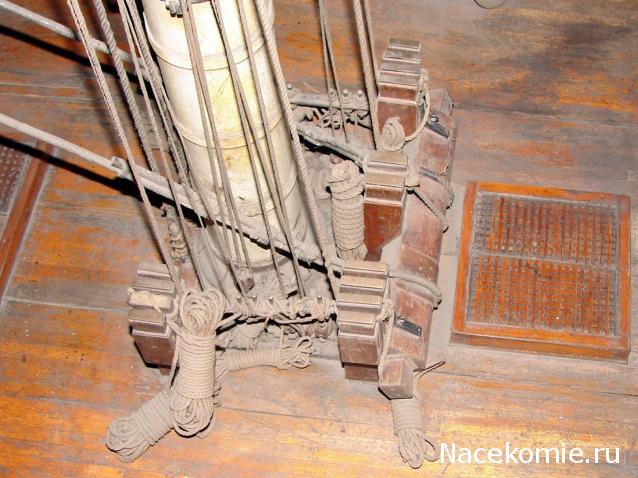

Измеренные по чертежу фут-блоки получились 10 дюймов длиной, то есть 2,5 мм в масштабе. Штаговая краспица была оббита под штагами листовой медью (той самой, которой обшивали днище).


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 34.jpg [ 15.98 Кб | Просмотров: 5062 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 27.jpg [ 53.72 Кб | Просмотров: 5062 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса 25.jpg [ 62.07 Кб | Просмотров: 5062 ]
02 апр 2015, 09:46
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Тут возник такой вопрос: У нас 2 рея Y8. 1 идет на грот мачту. А куда должен идти 2 ??? На бизань мачте только Y15A, Y15, Y16, Y17... Правда, почему-то Y15A без паруса...


19 апр 2015, 14:40
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

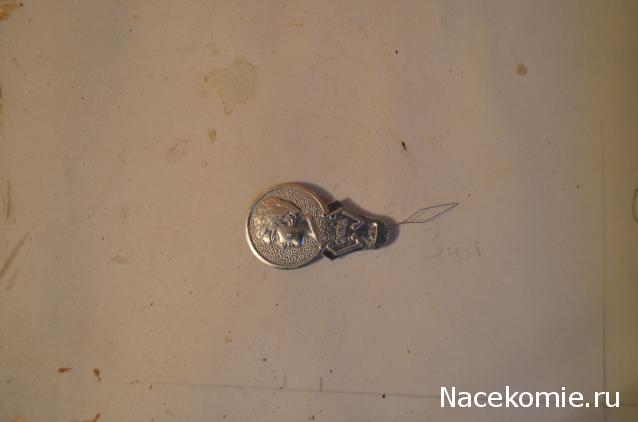

Недавно открыл очень удобный девайс для проводки такелажа, а именно нитей через блоки.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса DSC_4414.JPG [ 15.39 Кб | Просмотров: 4018 ]
19 апр 2015, 19:37
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса

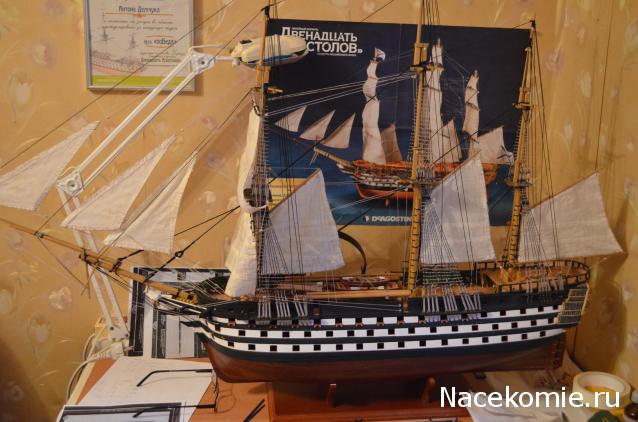

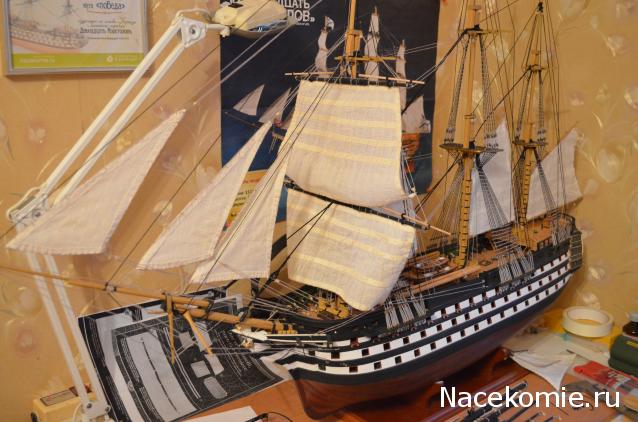

Ну и что имеем после 111 номера.


Фото:
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса DSC_4412.JPG [ 53.88 Кб | Просмотров: 4018 ]
Двенадцать Апостолов - Рангоут, такелаж, паруса
Двенадцать Апостолов - Рангоут, такелаж, паруса DSC_4413.JPG [ 49.39 Кб | Просмотров: 4018 ]
19 апр 2015, 19:39
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Антон привет, выглядит отлично! smile_01 smile_01 smile_01
Всё собрано по инструкции?


19 апр 2015, 19:56
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Привет Андрей! smile_20 Да, по инструкции. Самый геморой - это крепление такелажа на нагели, которые расположены вдоль борта. Хорошо, что они переразмерены; были бы в строгом масштабе - не представляю как к ним тогда и добирался бы smile_25 А от инструкции отступал только в очередности шагов. Журнал нам предлагает сначала повесить парус, а затем к нему по углам прикрепить блоки... Неужели нельзя сразу прикрепить блоки а уж потом повесить !?


19 апр 2015, 20:03
Профиль
Аватара пользователя

Зарегистрирован: 22 ноя 2012, 19:27
Сообщения: 2835
Откуда: Cамара
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Значит всё-же можно, собрать достойную модель по инструкции! smile_01
На моделях много чего переразмерно, да и сотый масштаб, для первой модели-это подвиг! smile_02


19 апр 2015, 20:12
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Deman писал(а):
Ну и что имеем после 111 номера.

Ну что сказать. Могу поздравить!!! поздравить во первых с окончанием (почти) постройки модели, а во вторых поздравить с достойной победой над издателем)) Построил по инструкции в срок и очень даже классно! Завидую по хорошему твоей скорости и качеству работы!!!! Уважаю.


20 апр 2015, 00:53
Профиль
Аватара пользователя

Зарегистрирован: 23 янв 2013, 19:28
Сообщения: 544
Откуда: Ярославль
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Насчёт победы над издателем - это точно подмечено! smile_01


20 апр 2015, 07:27
Профиль
Аватара пользователя

Зарегистрирован: 23 авг 2013, 09:40
Сообщения: 106
Откуда: Белгород
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Deman писал(а):
Недавно открыл очень удобный девайс для проводки такелажа, а именно нитей через блоки.


Пользоваться начал таким, когда строил Батисту, ещё использовал кривую медицинскую иглу, для вязки такелажа.


20 апр 2015, 09:57
Профиль

Зарегистрирован: 17 сен 2013, 11:39
Сообщения: 1308
Сообщение Re: Двенадцать Апостолов - Рангоут, такелаж, паруса
Уважаемый Deman? как ты справился с нитками на парусах. Теми нитками, которые имитируют полоски ткани, для определения направления и силы ветра (не знаю как их называют). Они продеты сквозь парус, и все кривые, как шерсть, а должны висеть вертикально вниз. Спасибо.


20 апр 2015, 21:16
