Двенадцать Апостолов - Сборка корпуса

Если ставить пушки на носу. ИМХО должно быть как то так

Здравствуйте Народ! Я начал тоже собирать 12 Апостолов но вот косяк деталь киля № 6 бракованная что делать?

[size=85][color=green]Добавлено спустя 2 минуты 9 секунд:[/color][/size]
Не совпадает совсем! Обидно очень! Вот фотки

[size=85][color=green]Добавлено спустя 1 минуту 9 секунд:[/color][/size]
не получается что то добавить

[size=85][color=green]Добавлено спустя 4 минуты 15 секунд:[/color][/size]
[quote="sanek66606"]Здравствуйте Народ! Я начал тоже собирать 12 Апостолов но вот косяк деталь киля № 6 бракованная что делать?

[size=85][color=green]Добавлено спустя 2 минуты 9 секунд:[/color][/size]
Не совпадает совсем! Обидно очень! Вот фотки

[size=85][color=green]Добавлено спустя 1 минуту 9 секунд:[/color][/size]
не получается что то добавить[/quote]

Попробуй залить фотки через "радикал"http://www.radikal.cc/

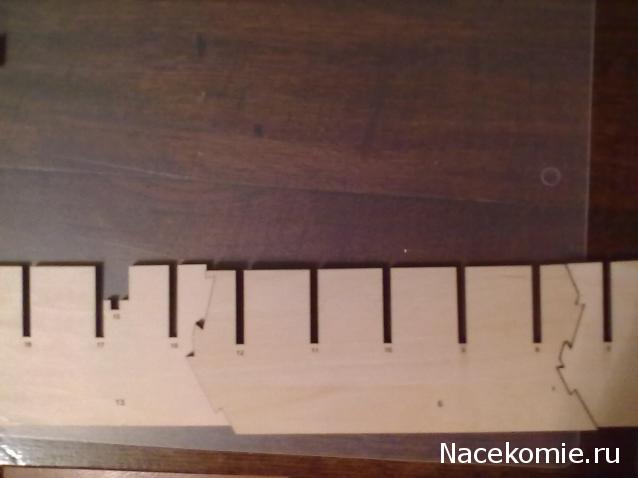

Вроде скинул одну а дальше что делать

Добавлено спустя 1 минуту 49 секунд:
не знаю что сделать

Может у вас номер журнала из тестовой серии? Обложка журнала по стилю отличается от других журналов? Если ДА, то точно тест. Варианта два, приобрести правильный журнал, или пилить самому viewtopic.php?f=104&t=8817

По подписке все журналы приходят! Приду домой посмотрю обложку! Сейчас на работе! Спасибо за помощь! Буду надеяться что дальше таких косяков больше не будет! )))

Ну ты же мне промеры по шпангоутам дал я в них и вогнал масштаб скана. Дадут скан журнала с кормовой палубой, сделаю , не вопрос.

Где то на форуме обсуждалось, что подписчикам впаривали журналы из ТЕСТА. По началу ДеА извинялось , потом стало требовать возврата тестового журнала. Но притензию им лучше отписать если подтвердится, что вам ТЕСТ подсунули. С тестовыми журналами косяков больше не будет, их всего пять первых номеров было.

На сколько я знаю, ещё никому не прислали замену теста. Я сам не ждал, заказал на Озоне...Через неделю прислали.

Да, тут попадалово было у приличного количества подписчиков, и я попался с 3-им номером. Звонил им сразу на ГЛ все выспросили , сказали что претензия принята и номер будет выслан правильный. И на этом пока тишина. Пока еще жду.
Вот он красавец из тестовой серии в первой посылке

Игорь, а зачем тебе третий номер, если ты уже черновую обшивку делаешь? Как вышел из этой проблемы, журнал купил?

Михаил, просто я решил брать два комплекта силового набора. Один который из киосков тот как учебно тренировочный, а второй комплект будет набираться по подписке. Обшивается сейчас купленные 14 номеров в киоске, для этого варианта докупать журналы больше не буду. Все остальные элементы как всегда изготовлю сам из подручных материалов. Ну а чистый набор по партворку, когда наберется весь тоже соберу как издатель хотел. Мой "самопал" обзову "ПАРИЖ". Партворковский будет как и положено 12 Апостолов. Можно еще и третий замутить. Их же три брата было.
А если журнал не заменят, пильну сам из березы 4мм, мне не привыкать, благо есть на чем.

Михаил, а если глубиной установки полупушки поиграть? ИМХО, решит проблему.

Дык это уже не полу- , а чатвертьпушка получится ;)
Чем глубже закреплена, тем менее заметно упрощение...

Игорь, ребята... ИМХО, если ставить пушку, то раз... нужно соблюсти перпендикуляр к борту, два... ствол (поскольку он однотипный) выглядывать (и утопать) должен на то же растояние что и другие стволы....
Упор полуствола, это тот самый стрингер, мне не импонирует прогрызать стрингер, что бы утопить ствол глубже, лучше сделать сразу как надо.
Я это вижу так....
1. Прочертить линию на палубе параллельную борту и удалённую на то же растояние, что стрингер соседних шпаций.
2. Из любой заготовки (с высотой равной высоте стрингера) сделать детальки (имеющиеся упор стрингера не работает)
3. Приклеиваем (возможно и прибеваем) детальки на место.
Толщина стрингера значения не имеет (5-30 мм)

Михаил.Есть еще способ. Закрыть крышку порта. И не городить огород. Там и так нагрузки хватит. Канаты якорные и прочие прелести.

Игорь, ну это по желанию. Открытый порт с пушкой или закрытый.

Миша. В твоем посте приведена моя фотография, поэтому попробую ответить. Для себя сделал так и не заморачивался ни с перпендикулярностью стрингера, ни с расстоянием от стрингера до борта, так как полустволы буду точить сам, для передних портов сделаю укороченные (или все укороченные, но с длинным штифтом). Засверлить в наклонном стрингере отверстие под штифт перпендикулярно линии борта совсем не сложно, я не вижу тут никакой проблемы.Посадить длинный штифт в отверстие на нужную глубину тоже никакой сложности - сделай шаблон "П" образный, серединкой упрешься в ствол а ножками в борт и все пушки выставишь ровно.

Привет Игорь (3Дмоделз). Штивты на полустволах обычно делают 6-7 мм, чего вполне достаточно, что бы подрегулировать глубину выката (миллиметра на 1-3). Перпендикулярность всё же лучше соблюсти, потому что так прочнее. Извиняй, что воспользовался твоей фотой (своих пока не завёл). В общем и целом писал в разговор, который был предложен, про пушки в носовых портах на гондеке.

Очень интересно увидеть твои точёные стволы, когда будут. Сам я склоняюсь либо к отливкам, либо к картону. Не токарь я, что бы сделать единообразные 100 стволов на коленке.

Ну а так каждый делает как хочет, может, считает правильным.


Добавлено спустя 7 минут 8 секунд:
"П" образный шаблон, для проверки ровного выката пушек.

Когда стрингер параллелен борту прочность минимальна и повышается именно за счет угла наклона:
1) треугольник на много прочнее четырехугольника
2) длинна отверстия при сверлении планки под углом (а значит и длинна штифта в теле планки) больше, чем если штифт вставлен перпендикулярно планке.

Но это больше по части сопромата и так как прочности там достаточно, тем более нагрузок там нет никаких, кроме аварийных, которые могут возникнуть только при падении модели будем делать так как удобно или как посчитаем правильно.
