В стандартных настройках принтера (если правильно помню) есть пункт слева в нижней полопине экрана (там галочку надо снять-поставить) сохранять пропорции.
1) Гравер с реверсом? Просто у меня без реверса и пришлось упор переносить слева от фрезы, чтобы правой рукой держать заготовку (мне так удобнее) 2) пропил под ось фрезы я делал уже, чтобы не цепляться отпиленной реечкой (вначале вообще хотел без него , но делая больше вылет фрезы для пропила 18 мм досок за один проход пришлось сделать пропил под ось) 3) идея с токарной приспособой под столом циркулярки мне понравилась 4) я основание сделал длиннее, при перевороте гравера в креплениях на 180 градусов (фреза с той стороны где у тебя сейчас провод) съемный столик перекручивается перед фрезой, вся приспособа ставиться вертикально (чтобы столик был горизонтальным) и струбцинами притягиваю столик к рабочему столу (гравер висит внизу). В гравер ставлю фрезу и фрезерую фигурные пазы. Возможно на сверлильной станине фрезеровать было бы удобнее, но за неимением ее сделал так.
Гравер без реверса, специально удлинил с левой стороны стол, чтобы пилить очень тонко, как ни странно, ничего не цепляет при пиле.
Добавлено спустя 8 минут 34 секунды: Для фрезерования планирую приспособить к станку гибкий вал.
25 апр 2013, 15:14
garryniy
Зарегистрирован: 30 янв 2012, 16:38 Сообщения: 353 Откуда: Москва
Re: Кают-компания 12 апостолов
masis писал(а):
Скажите,как распечатать чертежи на бумагу, несколько страниц их, чтобы не сбить пропорции масштаб, заранее спасибо.
Такое только с Корела возможно, печать плитками с перекрытием листов.
Добавлено спустя 4 минуты 52 секунды: Pariy паз под фрезу очень большой, узкие тонкие рейки не нарезать на таком, затянет рейку в паз. Вставочку надо сделать с зазорами от фрезы по 1мм в стороны тогда можно будет любую мелочь резать.
Гравер без реверса, специально удлинил с левой стороны стол, чтобы пилить очень тонко, как ни странно, ничего не цепляет при пиле.
Добавлено спустя 8 минут 34 секунды: Для фрезерования планирую приспособить к станку гибкий вал.
При распиле тонких реек возможны цепляния или даже провалы рейки между столом и фрезой. Гибкий шланг я использовать не захотел: 1)увеличивается вероятность люфта фрезы 2)при длительных нагрузках нагрев/износ шланга (нужно следить за смазкой внутри (производитель делает шланги сухими) 3)отдельно мастерить крепления под другой размер мне было лень, проще оказалось просто переворачивать гравер и переставлять столик в торец станины.
Но все равно молодец. Поработаешь с таким, увидишь сам все плюсы и минусы приспособы и сделаешь лучше или купишь заводской станок.
25 апр 2013, 15:49
garryniy
Зарегистрирован: 30 янв 2012, 16:38 Сообщения: 353 Откуда: Москва
Re: Кают-компания 12 апостолов
Pariy писал(а):
Планировал резать доски в 2мм толщиной, при тесте ничего не утягивало, но идею учту, если припрёт-- воспользуюсь)
Хм, оценил, прикинул и запомнил. Надо будет подумать над версией 1.4 с регулируемой глубиной пила. Буду звать Музу в гости опять, думаю плитка горького шоколада подойдёт в качестве приглашения)
25 апр 2013, 16:15
garryniy
Зарегистрирован: 30 янв 2012, 16:38 Сообщения: 353 Откуда: Москва
Re: Кают-компания 12 апостолов
Pariy писал(а):
Хм, оценил, прикинул и запомнил. Надо будет подумать над версией 1.4 с регулируемой глубиной пила. Буду звать Музу в гости опять, думаю плитка горького шоколада подойдёт в качестве приглашения)
Шоколад - гормон радости. Удачи тебе!!!!!!
25 апр 2013, 17:46
Kisa60
Зарегистрирован: 17 апр 2013, 06:09 Сообщения: 29 Откуда: Питер Ржевка
Re: Кают-компания 12 апостолов

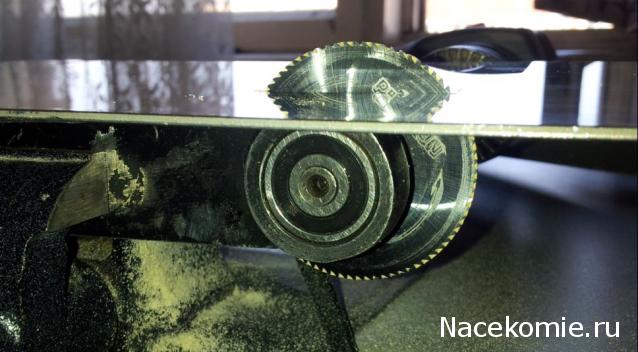

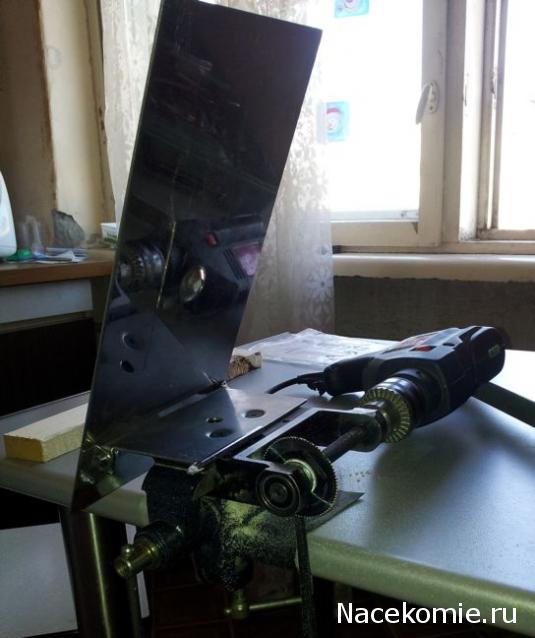

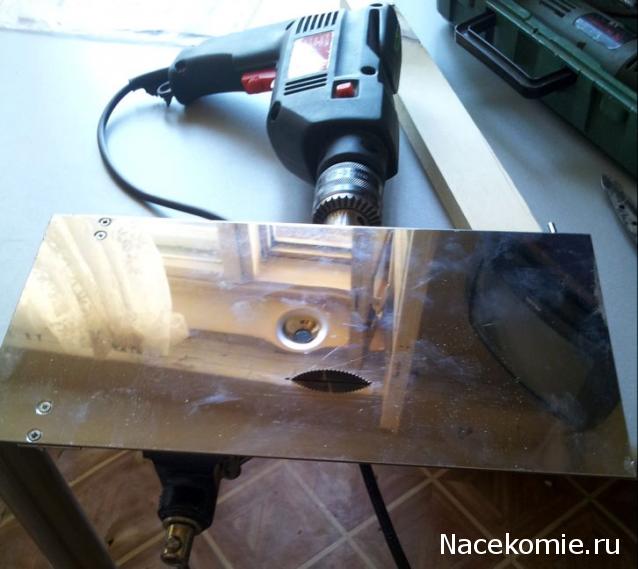

Все лентяи изобретатели Мне не захотелось ножовкой махать. Тоже слепил... С приводом от дрели...
В ближайших планах: 65-и миллиметровый диск от KS'ки. Глубина реза получится ок. 16,5 мм. Хватит бруски для заполнения шпаций накромсать. Подвижный упор-направляющая. Механизм регулировки высоты стола. Ну и облагородить-закрепить.
В дрели обрабатываю заготовки мачт и реев на конус. Есть микроциркулярка КС-ка, микродрель с насадками проксоновская типа Дремеля (вещь незаменимая!). Сейчас заказал 2мм фрезу для микроциркулярки, чтобы делать рустерные решётки.
26 апр 2013, 17:06
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Кают-компания 12 апостолов
Vovancheg писал(а):

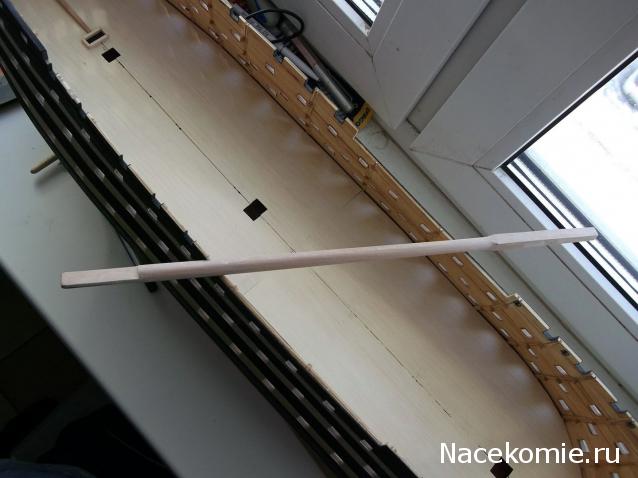

В дрели обрабатываю заготовки мачт и реев на конус.
С мачтами желательно поаккуратнее, в ахканте и топе сечение прямоугольное.
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять Фото
Отличный станок получился! Тем более из подручных материалов.
С приводом от дрели...
