Двенадцать Апостолов - Сборка корпуса

Договорились)
Хорошего вечера!)

Как договаривались. Выложил.

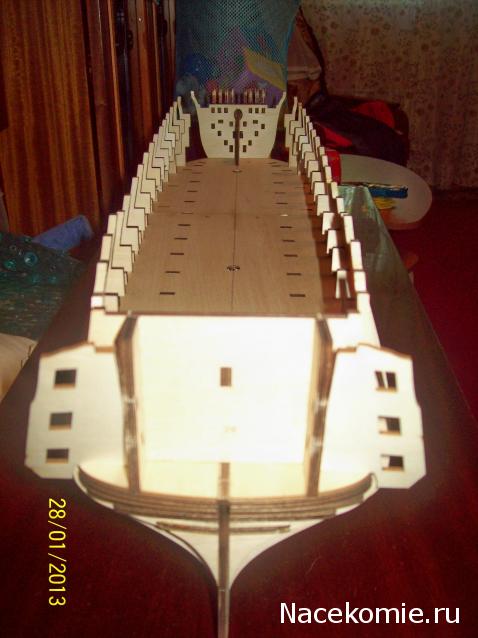

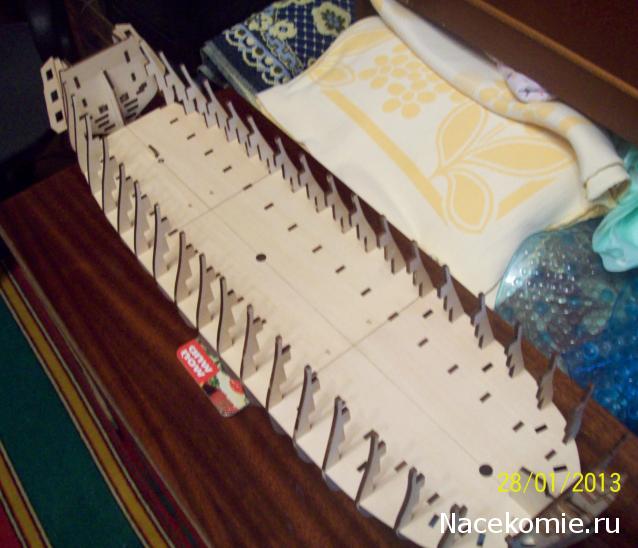

Вот собственно говоря моё творение )))

Меня всё терзает сомнение, как издатель предложит обшивать корму выше ватерлинии. Корпус 12 апостолов сверху похож на вытянутый бублик, корма и нос круглые без спилов и изломов. А тут ставятся эти "уши" (окна нужников), по этому придётся корму гнуть отдельно от "уха" до "уха", может появиться излом в районе стыка бортов с "ушами"

Добавлено спустя 2 минуты 38 секунд:
И борт вывести шкуркой будет тяжело, потому что "уши" мешаются.

Добавлено спустя 5 минут 31 секунду:
Здравствуйте R7sH, подкорректируйте дату на фотике, а то она как то в ступор вводит (лето на носу, а у вас ещё январь не закончился). Собирали по журналу, без дополнительного укрепления шпангоутов?

Думаю нужно подождать и посмотреть как оно потом будет и детали № 40 пока не клеить.

Приветствую! Да, не посмотрел я на дату на фотике...
Да, собирал без всяких усилений, как есть в журнале, соблюдал всё на 100 %.

Ставить эти детали всё равно придётся (№ 40). Очень сложно перекраивать разработанный наборный корпус. Если их не ставить в дальнейшем возникнет проблема как правильно соблюсти угол наклона и т.д. и т.п.
Мысль проскочила следующая. Нужно полностью заполнять эти боковинки, только в этом случае, когда рейки лягут на твёрдую основу, можно соблюсти симметрию и правильный лекал. Но возникает новая проблемка с окнами балкона. Короче, нужно думать, совещаться, тоды и придём к совершенному решению.

А я думаю, что торопиться и делать скоропалительные выводы не стОит. Посмотрим, что предложит дальше издатель, потом подумаем. А пока радуемся тому, что есть!

а как деталь 42c выгинать?

Подпорки на палубу же вклеиваются, вот ими и выгнется.

[quote="Eaglerost"]а как деталь 42c выгинать?[/quote]

1) В термос набирается кипяток.
2) В него погружается деталь примерно на 30-40 секунд (для этой фанеры вполне достаточно)
3) Деталь проглаживается утюгом и при этом постепенно (!) изгибается.
4) После остывания/высыхания деталь сохраняет изогнутую форму

Если пытаться сделать это "всухую" деталь просто треснет. Подпорки нужны для того, чтобы удержать ее на месте. Рассчитывать, что они позволят при этом еще и держать напряженную изогнутутю фанерку - не стоит.

Я делал пропилы поперек заготовки с шагом 1,5-2 см на всю длину сгиба.Глубина где-то половина толщины детали.При этом фанера становится более гибкой и нет сильного напряжения на месте сгиба.Удачи в сборке.

Я бы не клеил деталь 40.Это косячёк от ДА.Она должна клеиться под углом.

А разве 40-ая деталь не здесь находится?

Это разрез и по нему видно отклонение по оси... Вот она 40-я деталь от ДА на оригинальном чертеже....

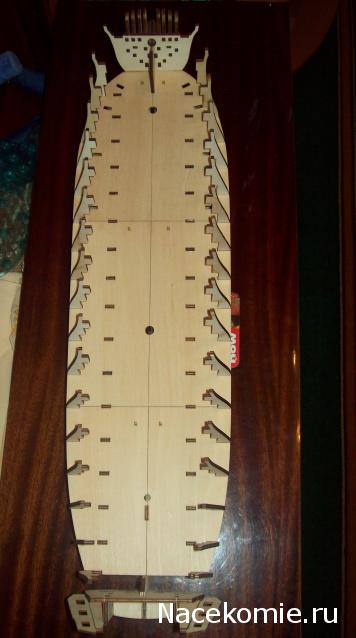

Парни, очередные фотки..
Сорри, за качество! Фотик дома куда-то убежал..
Качество с мобильника :(

Дык она под углом и клеится... На второй фотке R7sH'а виден ее нижний край. В предыдущих его сообщениях она тоже видна.

Вы ошибаетесь...Она перпендикулярна к оси Y у ДА, на оригинальном чертеже она градусов под 10...

Добавлено спустя 2 минуты 11 секунд:
Пардон, не на той картинке нарисовал, но не важно,40 деталь клеится на 39, так что они в одной плоскости оказываются...

Добавлено спустя 3 минуты 50 секунд:

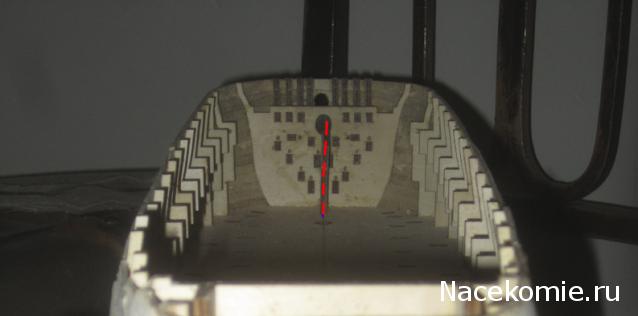

А Сергей молодец, очень точен и аккуратен .Я бы советовал верхние концы шпангоутов связать рейкой(хотя бы временной)Плохая фанера, ведёт...

Это кому "молодец"? Мне?
Приятно что труд ценят)))) Спасибо!

Да ну, не хочу я связывать их, может и стоило бы конечно... )

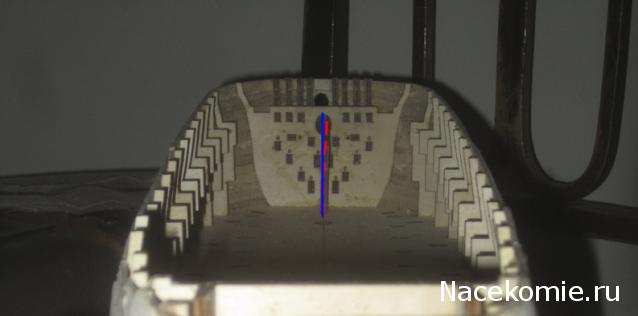

Сергей, посмотрите как ведут себя детали (закрепленные...)
