Двенадцать Апостолов - Сборка корпуса

Спасибо. Завтра буду приступать смотреть и выявлять косяки. В общем работа тронулась с мертвой точки и это самое главное)

Опять к технологии сборки.
Решил чистовую обшивку делать после того, как будут сделаны все крупные отверстия в корпусе и установлены штевни. В пределах доступных для просмотра - пора приступать.

Но вот смутили фотки сделанные alxtagan 10 ноя 2014, 02:22. Там видны отверстие для привода руля. Может невнимательно просматривал журналы, но я не нашел как оно делается. Сам руль крепится в номере 85. Примеряется руль к корпусу в номере 59, но там похоже нет никаких отверстий. Может подскажите в каком номере размеры этого отверстия?

По журнальному - никакого отверстия нет! Это самопил. И самопил правильный! Я, правда, сделал по журнальному...

Это отверстие называется гельмпорт. Оно должно быть обязательно. Это издатель значительно упростил это место и само крепление руля, сделал схематично. Если есть желание, то можешь сделать как на оригинале корабля, а можешь и оставить журнальный вариант (кстати, нелучший....) Если решишься сделать гельмпорт, тогда и сам руль надо переделывать, как пример, посмотри здесь viewtopic.php?f=103&t=14065 ( в конце страницы). (Это просто совет, не более)

Спасибо. Пожалуй "согрешу" и сделаю гельмпорт.

Это не сложно - зато красиво!)))

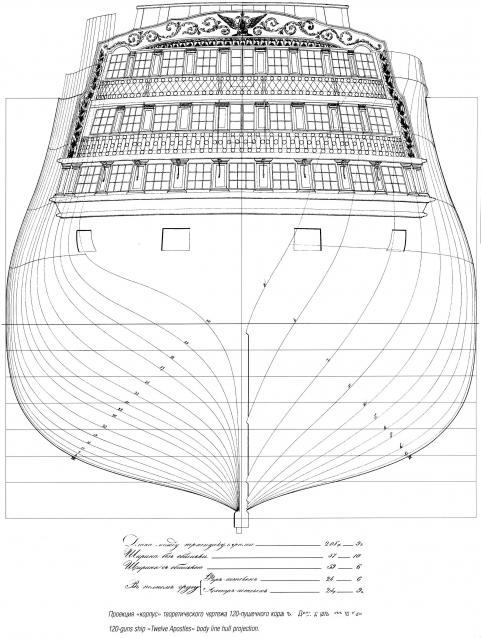

знатоки подскажите основные наши размеры что бы распечатать чертежик. Образец приложил. Спасибо.

Ерундистикой не майся, внизу чертежа есть масштабная шкала, она в дюймах, короче будешь отдавать на распечатку скажи чтобы расстояние между отметками 0 и 10 дюймов было 30,48мм. Это и будет в нашем масштабе 1:1.

Да и ещё. Я смотрю у тебя чертеж из нескольких частей, по середине видна белая полоса. Сведи нормально чертеж и сохрани одним файлом. После на распечатку. Надо могу свои готовые скинуть на электронку.

Ребят пишите в личку, давайте не будем сорить на форуме.

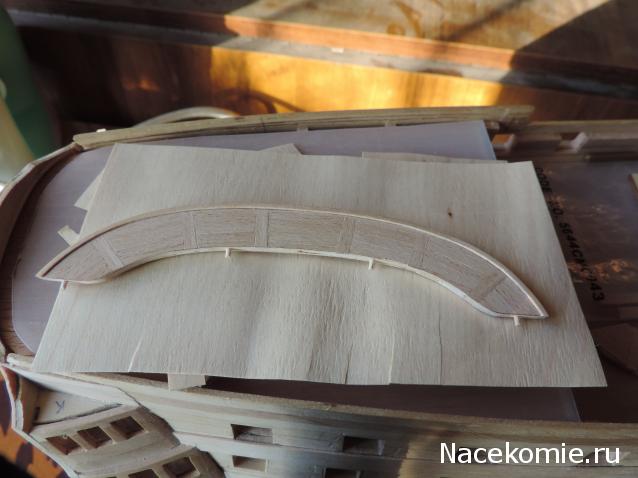

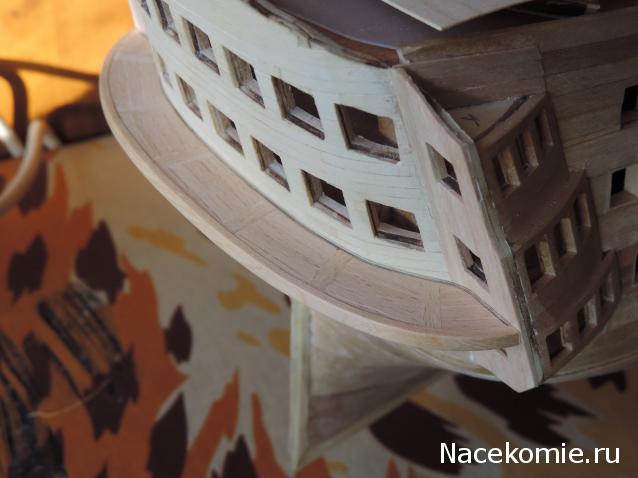

Сделал один балкон. Не обращайте внимания на ширину "доски" настила, раскладка получилась более массивная. Ну и сам балкон немного толстоват... Переделывать не буду - пусть будет такой массивный и крепкий))) И да, кстати - еще не покрывал лаком. Покрытие лаком поднимет структуру дерева - будет покрасивей и доски визуально отделятся друг от друга (я надеюс)))

лак определенно все выделит, вот только кажутся балконы толстоватыми.. Или мне так кажется просто а в остальном мне очень нравится раскладка))) массивность выдается) только я бы балки сделал чуть по уже по сравнению с настилом.. (если конечно там подразумеваются балки которые поперечные)

Да, вам не показалось. Балконы толстоваты. По причине того, что купленный мной шпон имеет толщину 0,6 мм. Оклейка с двух сторон дала плюсом к толщине 1,2 мм. Я конечно стачивал шпон по плоскости для придания гладкости поверхностям, но думаю много не сточил. И еще что дает такой эффект - так это бортик по внешней окружности балкона - его я сделал таким образом, что он немного толще балкона - ну чтобы создать некий "порожек". Есть еще пока вариант - сточить бортик до толщины балкона. Может так и сделаю. А балки - конечно будут. Спасибо за совет - посмотрю как будут смотреться более узкие балки.

Да нее, это не совет)) просто я подумал что снизу как балки вроде. Просто я бы сделал эти поперечные элементы чуть толще в отличие от настила на 0,5 мм гдето и уже раза в два. Но это мой взгляд). А так мне нравится ваша идея)

Я понял))) Нижние поперечные рейки это не балки, ибо они не попадают между окнами и ввиду этого опорными балками быть не могут, потому что на несущие балки опираются на металлические элементы. Балки надо вроде как ставить отдельно. А эти рейки, ну они по идее символизируют брус, из которого сбит балкон. То есть сверху и снизу видны торцы бруса. Как я это вижу (в бренном мире).... Кстати возникла проблема.... После монтажа и установки на штифты обеих балконов обнаружил, что расстояние от балкона до нижней границы окон - не равномерное. Чем ближе к центру - тем это расстояние больше, идет увеличение равномерно как бы по дуге.
Причину возникновения проблемы я понимаю. Видимо фактический угол наклона кормовой стенки (в которой оконные проемы) не соответствует расчетному углу наклона. Следовательно если балконы я выставляю параллельно горизонту то линия примыкания балкона к стенке нарушается. Завтра выложу фото, сейчас вечер, макрофото не получается. Единственный выход перетачивать окна. Завтра спрошу совета, может так можно будет оставить? Константин Владимирович и многоуважаемая аудитория я думаю поможет...

это да, лучше у него спросить) я "апостолов" по серии собираю, а до "конституции" пока еще не дошел до этого момента подобного в переводе) А так думаю вы в правильном направлении). Всё таки модель каждого индивидуальна) в любом случае смотрится хорошо, я наверное с вас возьму такой небольшой апгрейд в плане внешнего вида)

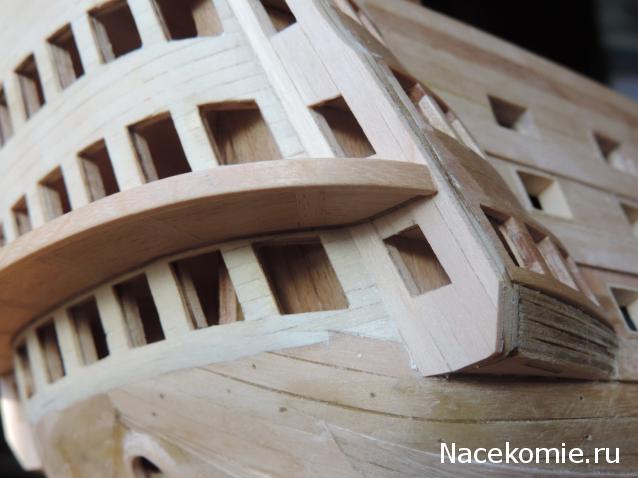

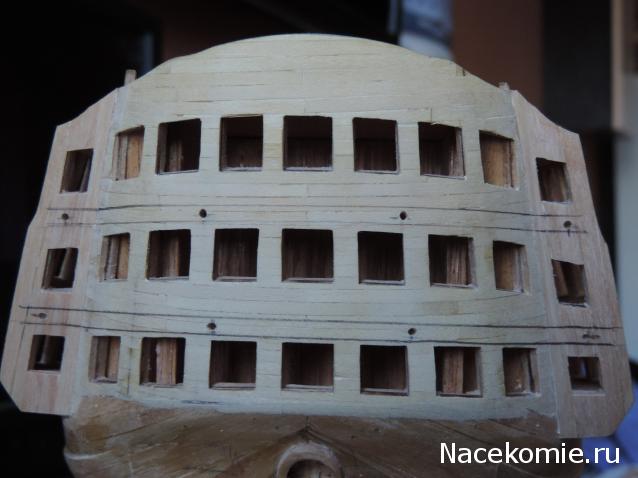

Вот собственно фото балконов. На фото видно что балконы вроде как горизонтально. Промеры показали отклонение на 2 мм. То есть у стенки расстояние между балконами ровно 20 мм, а на внешней кромке между ними уже 18-18,5 где то. То есть надо пересверлить отверстия под штифты верхнего балкона. Но это выровняет балкон (верхний), относительно ряда окон ПОД ним. А вот те окна, что НАД балконом все равно не будут ему параллельны. На фото видно в чем загвоздка. Причем макросъемка, она даже ПРЕУВЕЛИЧИВАЕТ этот недостаток)))) она немного искажает перспективу...

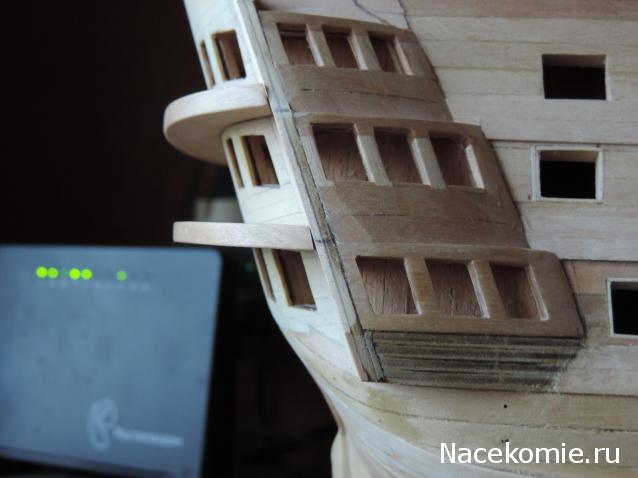

Да и окна на штльцух кудато вниз уползли. Попробуй вровнять по линии балкона.

Я видел. Ну на окна в штульцах можете не обращать внимания поскольку они пока не проточены до конца. Я оклеил торцы штульцев рейками 1Х3 мм., окна прорезаны пока на черновую - их нужно довести надфилем. Ну и потом - они предусматриваются заглушеными. Я Вообще не понимаю заем издатель делает в торцах штульцев окна а фоторавленку к ним ложит сплошную)))) А вот на счет линии балкона - ну в том и проблема что нижняя плоскость балкона параллельна линии окон, а вот верхняя плоскость балкона не параллельна линии следующего ряда окон.

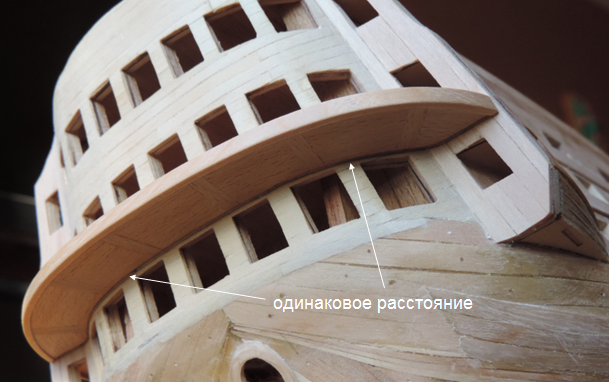

Смотри в чем я застрял. Вид балкона снизу - расстояние между окнами и балконом одинаковое. Вид того же балкона сверху - расстояние между балконом и окнами разное по центру и по краям.

И вот еще у меня просьба - дайте пожалуйста совет. Балконы у меня имеют определенное сечение. Обод балкона немного (на 1мм.) толще самого балкона. Ну думал для красоты выделить как бы бортик. Но это дает избыточную визуальную толщину. На рисунке я попытался изобразить сечение балкона. как считаете, сточить "бортик" до толщины балкона? Я выиграю 1 мм. толщины. Спасибо.
