Этот узел сверху.

Константин Владимирович, спасибо!

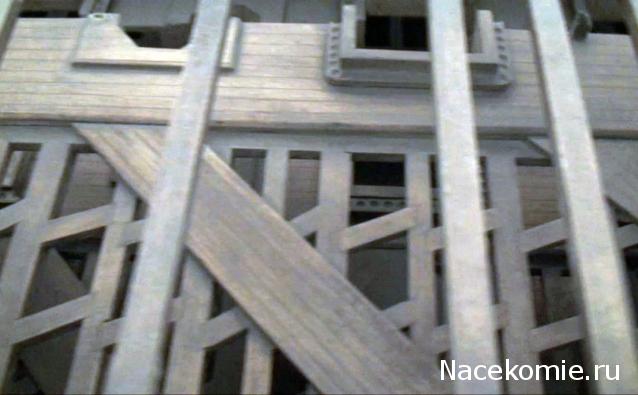

Да, это фрагмент с третьего корпуса (Великий Князь Константин), поэтому настил палубы опер-дека продольный. На корабле 12 апостолов палуба у борта была диагональная.

К сожалению переделывать уже поздно, настил опер-дека у меня уложен продольно.
Зато другим строителям это фото в помощь!
Спасибо, Константин Владимирович!

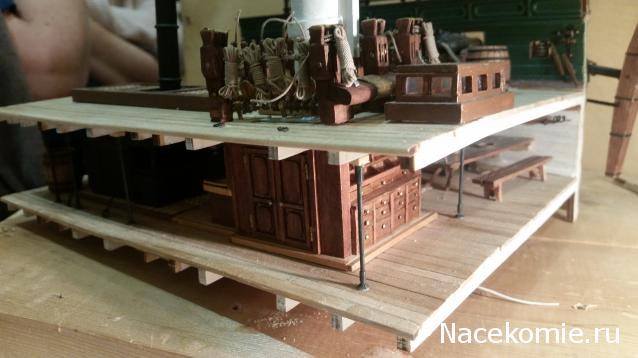

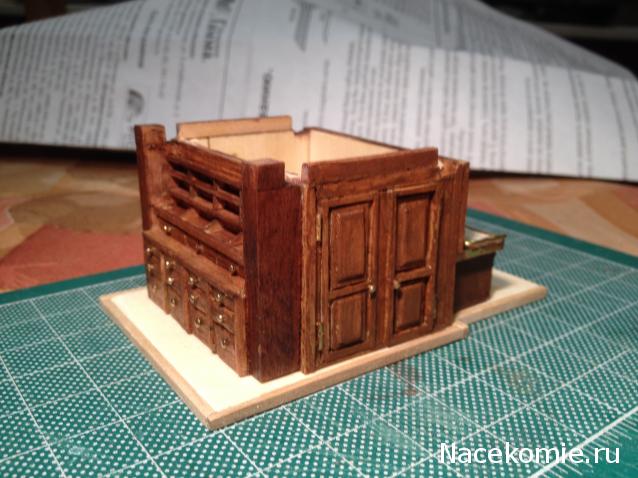

Продолжил идею продовольственного шкафа от Кервы (Михаил выкладывал фото на 11 стр.). Вставил навесные дверцы для хранения посуды и принадлежностей.
На продольном разрезе чертежа опердека в части интересующего об'екта, видно, что аптечный шкаф с противоположной стороны состоит из 3-х основных частей:
- нижняя - тумба из 3-х ящиков в ряд (3,5; 4 и 7,5 мм в масштабе 1:48);
- средняя - 1 ряд ящиков 3 мм;
- 3 полочки для хранения лекарств (на чертеже можно рассмотреть колбы, минзурки или что-то в этом роде).
Общий вид может не соответствовать оригиналу, коллеги меня поправят.
В итоге у меня получилась вот такая "шкатулка"

Супер!

Приветствую всех фуромчан и поздравляю с прошедшим праздником Днем Великой Победы! Желаю всем счастья, крепкого здоровня и мирного неба!!!
Возвращаюсь к своему процессу сборки и выкладываю еще ряд снимков по фрагменту орудийной палубы.
Процесс близок к завершению. С установкой якорей возникла проблема, лапу настоящего якоря пришлось завести за кран-балку, на подушку не поместился. Сомневался, есть ли смысл делать ванты, но все-таки решил сделать их фрагмент и вот что из этого получилось.

Это просто круто! Жаль что фото маленькие.... Хотелось бы поближе рассмотреть)

Алексей, приветствую!
Спасибо за высокую оценку, но, как мне кажется, Вы мне несколько льстите. Хотя она, если заслуженная, не может быть не приятной! 
Снимки на самом деле не очень удачны, на телефон хорошие фото сделать не просто!
Оригинал изделия намного лучше и смотрится вполне прилично!
У дочери возьму нормальный фотоаппарат и постараюсь выложить фото получше и покрупнее (говорите, кого что больше всего интересует).

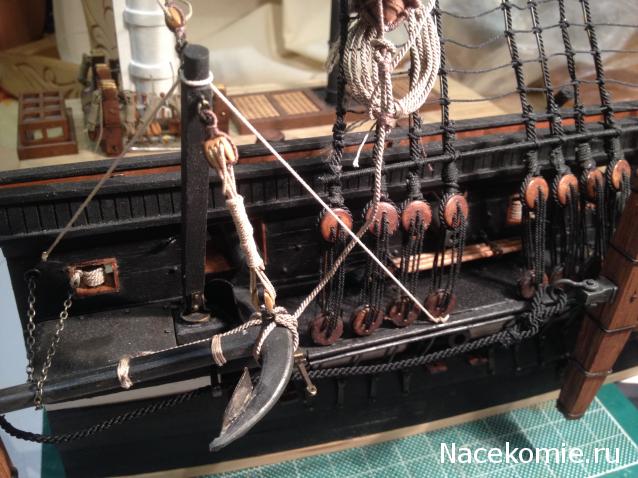

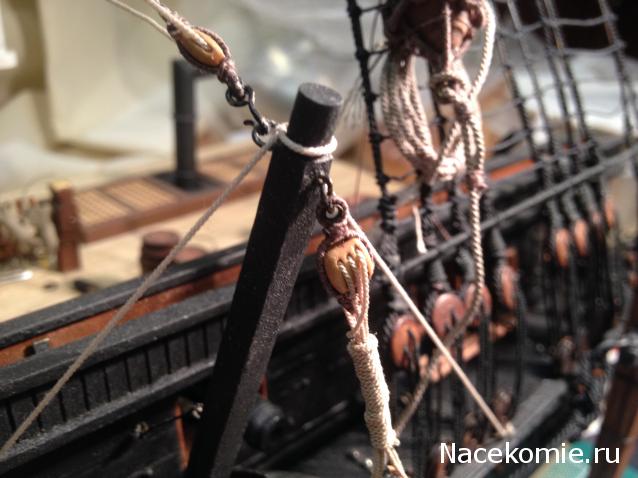

В процессе возник вопрос с креплением настоящего якоря по-походному: на кран-балке гак одинарный или двойной как у Михаила Смирнова? Пока у себя сделал гак одинарный (см. ниже фото), но якорь на нем висит как-то неуверенно, при малейшей «качке» так и норовит с него спрыгнуть! 
И еще не совсем понятно, был ли на Апостолах томбуй или нет? Судя по описаниям Посьета, на российских кораблях этого периода он был, но на моделях Алешина Л. и Смирнова М. их что-то не видно! Буду признателен за любую инфу по данной теме, да и для всех фуромчан, наверняка, это небезинтересно! :-))

Ничуть! Никакой лести, все объективно! Качество работы - залюбуешься!
Интересует в принципе все, и хотя я данный фрагмент не строю, но тем не менее. Хороших фото никогда не бывает много)
Вот разбирали этот вопрос. http://12apostolov.deagostini.ru/forum/ ... start=1875

Алексей еще раз спасибо!
Посмотрел ссылку, это обсуждение раньше тоже видел. К сожалению о таких мелочах как гаки и томбуй там речь не шла!

Здравствуйте! Посмотрите здесь, http://12apostolov.deagostini.ru/forum/ ... 968#p25968 и на следующей странице рекомендации нашего мэтра. С уважением, Игорь.

Игорь и Алексей еще раз спасибо! Здесь деймтвительно много и подробно написано о томбуе. Непременно воспользуюсь всеми советами наших мэтров!

Вы просто страницу до конца не пролистали) Там ниже. Впрочем Игорь (владелец страницы) дал вам ту-же ссылку, только поконкретней (поточней).

Всех приветствую, уважаемые фуромчане!

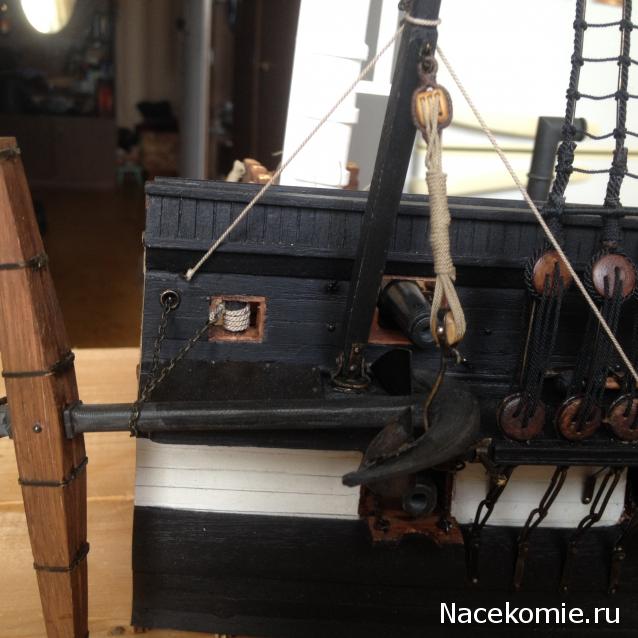

После нескольких неудачных попыток, сделал это удивительное изделие для настоящего якоря – томбуй! Болванку выточил из груши и покрасил морилкой в тон Махагон. Или все-таки нужно было в черный, как предлагалось на форуме? (фото ниже).
Штоки якорей сделаны из дуба составными из 2-х частей. Фанера от ДеА, на мой взгляд, здесь как-то не вписывается и выглядит не реалистично! Издатели могли бы на дереве-то не экономить!

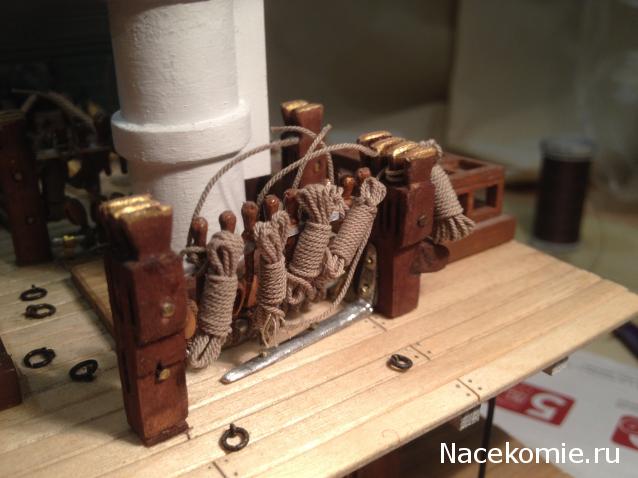

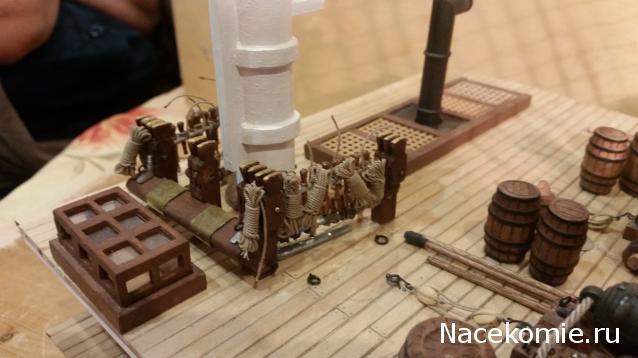

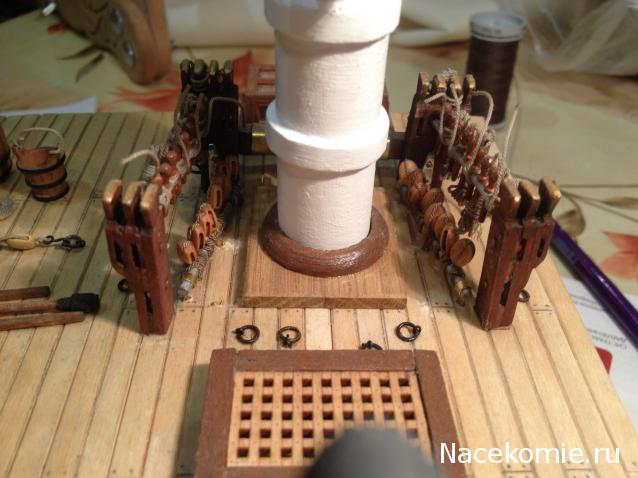

И еще несколько снимков фрагмента – в частности, размещение артиллерийских принадлежностей на руслене, детализация битенгов фок-мачты.

Потрясающе !!!!!! Очень жалею что не собирал . У Вас великолепно получилось!!!

Спасибо большое!!
Не расстраивайтесь, т.к. многое от ДеА пришлось доводить самому, черпая материал из литературы и форумов, поэтому этот проект у меня занял уйму времени урывками после работы и дачи в выходные:)) - с 2014г. получается аж целых 3 года! А этот проект, конечно, ну просто не сравним с основной моделью 12А! И какие шедевры коллеги представили на своих форумах на радость всем нам! :))

Приветствую всех коллег на этой страничке!
Есть еще чем с вами поделиться по нашей теме.

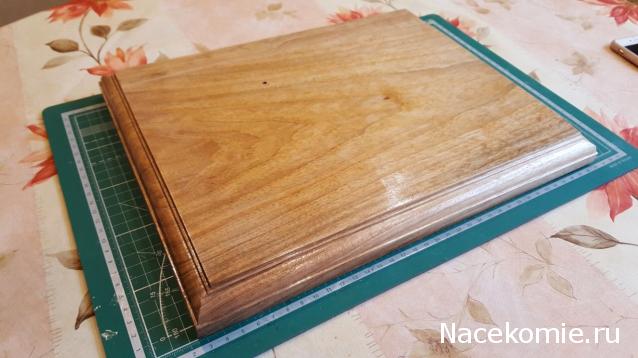

На даче сделал подставку для модели из ореха размером 35х27 см. С племянником Борисом фрезером сделали фигурную кромку и покрыли яхтным лаком. Орех прям-таки "заиграл" и засиял, приобрел благородный темноватый оттенок, чувствуется порода! ))

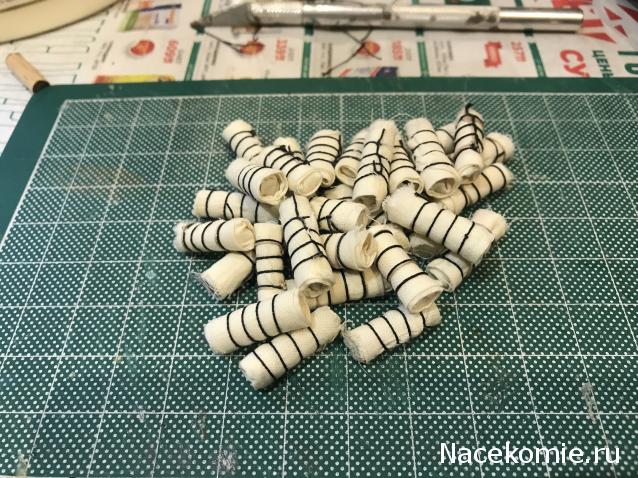

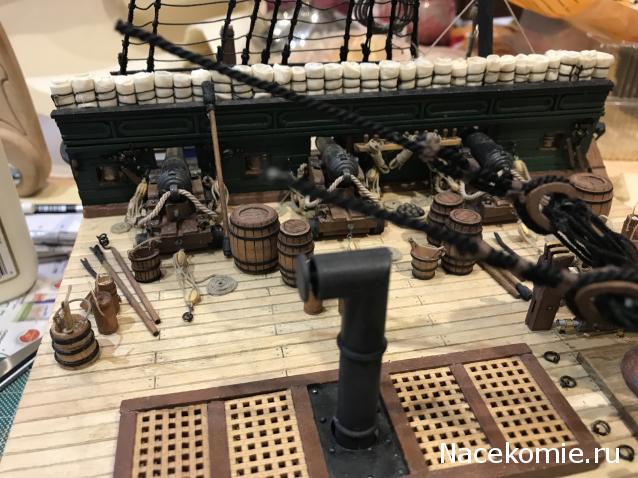

На квартер-деке для наглядности добавил матросские койки на просушке, т.к. во время артиллерийского боя они несли дополнительную функцию защиты прислуги от пуль и осколков гранат, а у нас обе артиллерийские палубы по идее готовы к бою, значит лишними точно не будут.

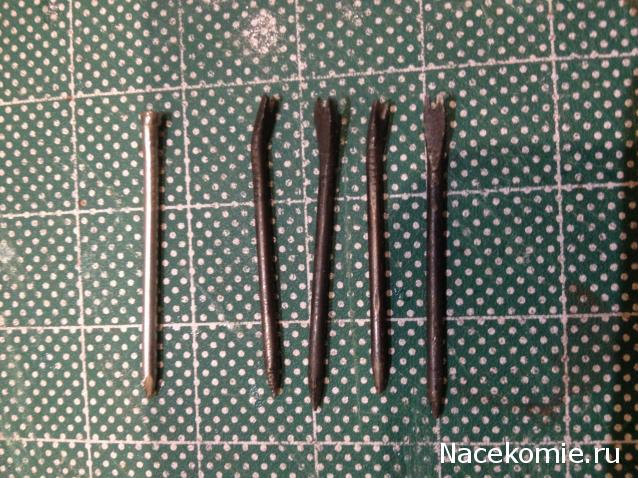

Из артиллерийских принадлежностей добавил еще ломики к каждому орудию. У Ильина А.В. в описаниях "Практической морской артиллерии" 1841 г. указывается, что лом с одной стороны был приплюснут и раздвоен, а с другой заострен. Из обыкновенного гвоздя с потайной шляпкой для вагонки сделал сие изделие и зачернил. Размер в масштабе 1:48 - 2,5 см. На модели смотрится очень прилично.
Убрал треугольные кранцы для ядер, т.к. на Апостолах таких точно не было и сделал кранцы из канатов по Ильину А.В. Кстати Посьет К. в своих описаниях "Вооружение военных судов" пишет, что кранцы для ядер лучше делать из железных прутьев. Похоже просто круг из железного прутка, чтобы ядра не раскатывались по палубе при качке и во время боя. Но мне кажется, из каната будет лучше смотреться данное изделие!
Не мог обойти стороной кокоры для зарядов орудий, сделал их по 2 штуки на каждую пушку. Заготовки из груши точил на мини-токарнике.
На опер-деке на потолке повесил "фонарь" - светодиод, горит и неплохо освещает 2-ю палубу, что несколько оживляет модель.

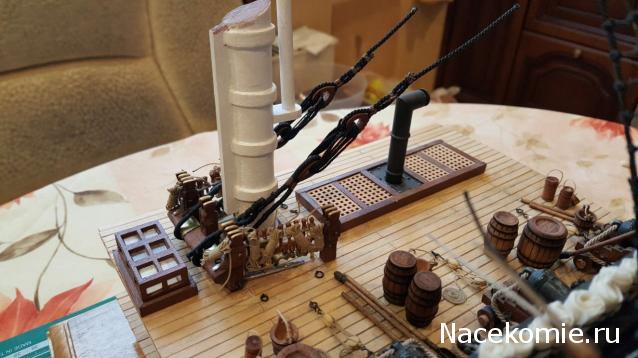

Также добавил грота штаг у фок-мачты, точнее их фрагменты, т.к. у нас здесь одни сплошные фрагменты )). Думаю и они будут не лишними!

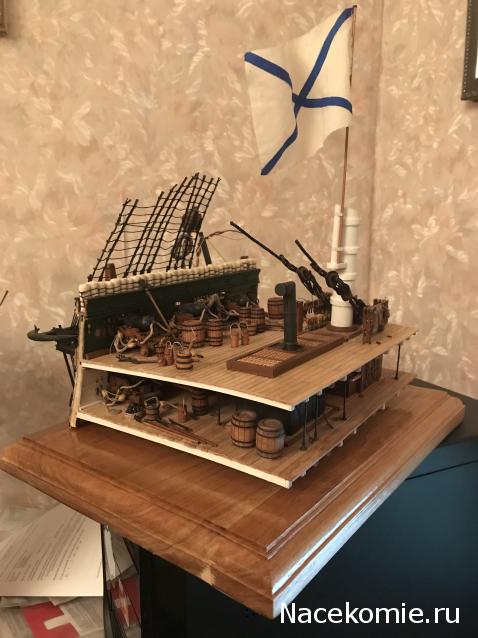

И в завершение - водрузил на мачте Андреевский флаг, ну куда без него! ))
Ряд снимков ниже. Будут признателен за комментарии и поправки на ветер )), т.е. по отработанным деталям, если где есть косяки!
Всем удачи и успехов в нашем увлекательнейшем деле постройки моделей парусников!!!

Великолепная работа!

Спасибо!!
