Двенадцать Апостолов - Сборка корпуса

Продвинулся до 73 номера( крайняя посылка), фонари и ящик сделал по своему

Офигенно! Если не трудно, можно фото в личку - с таким разрешением как в прошлый раз. Ящик я так понял оклеен шпоном? Фонари ты решил не чернить? Я думал тоже что они блестящие - будут красивей - теперь вижу что да. Может исторически это и не совсем верно НО красиво))) И штурвал, я смотрю как будто золотистой краской покрашен? Да? Спасибо?

Очень хорошо смотрится! Сигнальный ящик должен быть в высоту 10,5 мм. Кажется несколько выше, желательно проверить.
Светлые люки были накрыты мелкой латунной сеткой и, естественно, имели цвет желтого металла. Как на Аскольде, например.

Константин Владимирович, ящик по журнальному образцу, только самодельный (11,5мм + ножки 2,5мм). Теперь раздумываю: переделывать кардинально или только ножки подрезать покороче.

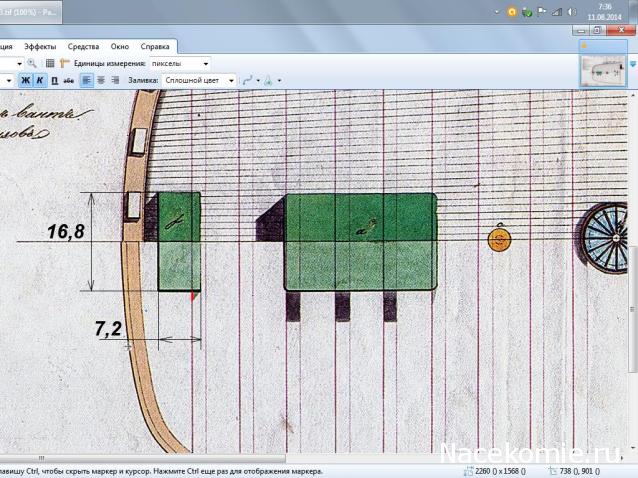

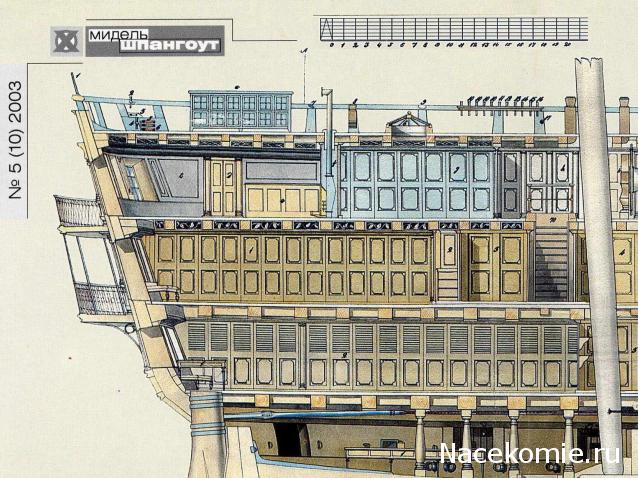

В любом случае решение принимает автор. Но на фрагменте чертежа можно измерить - высота сооружения с ножками 10,5 мм. Тут хорошо бы фигурку человека в масштабе вырезать, чтобы к деталям примеряться. Завтра себе такую вырежу, для сотого масштаба пока не сделал.

И ножек вроде бы у ящика 6, а не 4, как по журналу. Крышку успел отделить без последствий,остальное в переделку. А то так и будет мысль приходить: мог сделать как положено и не стал. Я ставлю журнальные детали только тогда, когда понимаю что лучше сделать не смогу.(например корма)

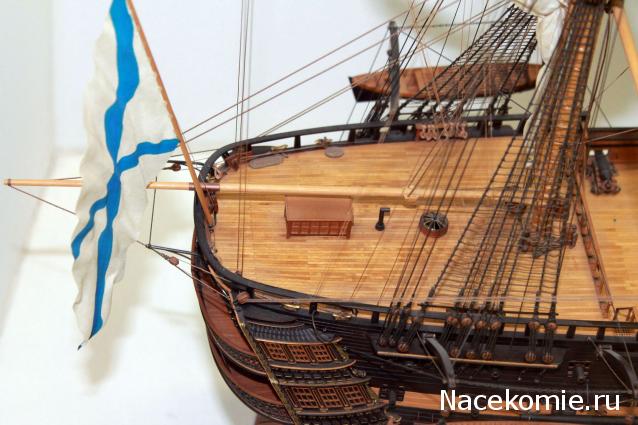

Лев Ильич Алёшин высоту точно пониже сделал, правда, ножек только четыре.
А еще на юте телеграфный ящик стоял позади сигнального.

Константин Владимирович, что он из себя представляет(внешний вид) и если можно размеры, я для себя прикинул: высота и ширина примерно как у сигнального, а длина где то треть, чуть меньше. К сожалению я не умею в графической программе снимать р - ры с чертежа

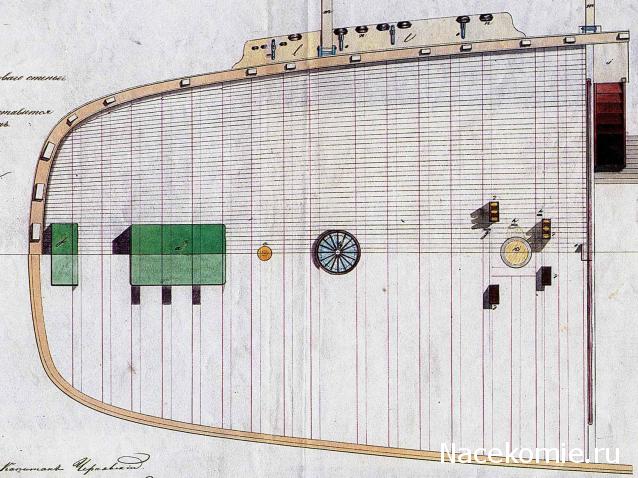

Есть только вид сверху. Высота, если судить по тени, меньше, чем сигнального ящика. Вероятно, около 6 мм. Дверки отделений для флагов телеграфа только спереди. Примерно такие же, как по бокам сигнального ящика.

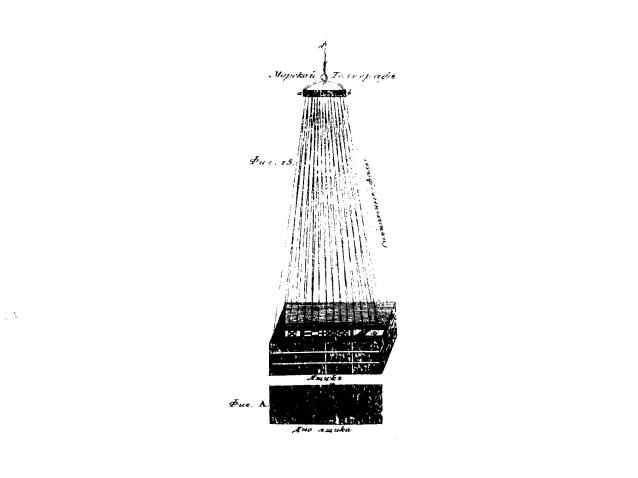

Есть описание морского флажного телеграфа в книге А.Я.Глотова. Иллюстрация очень невнятная.

Если выяснить сколько ячеек должно быть в телеграфном ящике, задача упрощается. По высоте он ниже сигнального раза в два, а дизайн исполнения должен быть одинаковый.

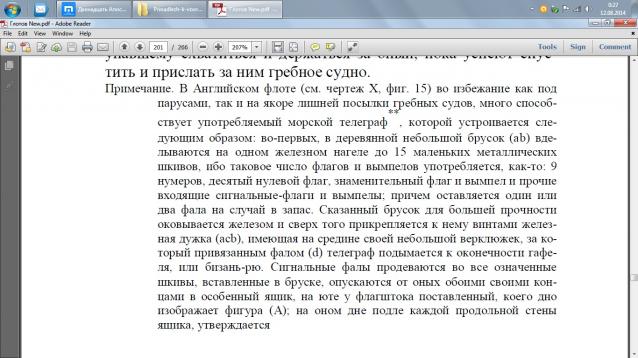

Ячейки, видимо, поменьше - там одинаковые по размеру флаги для набора сигнала. Думаю, сильно заморачиваться этим ящиком не стоит. Но для ознакомления, что это за зверь можно прочитать раздел в книге А.Я.Глотова.

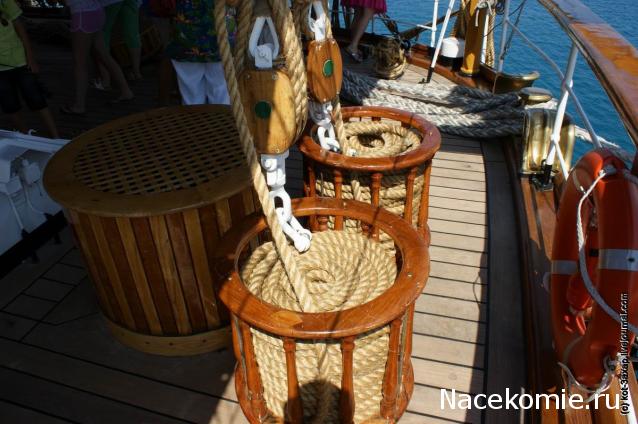

На палубе корабля 12 Апостолов есть еще штатное оборудование, которое не показано на чертежах. Это марсафальные и катлопарные кадки. Их числится по штату 1840 года на корабле восемь штук. Чертежей их нет. Как они выглядят, можно посмотреть на современном судне, несколько стилизованном под старину - Америго Веспуччи.

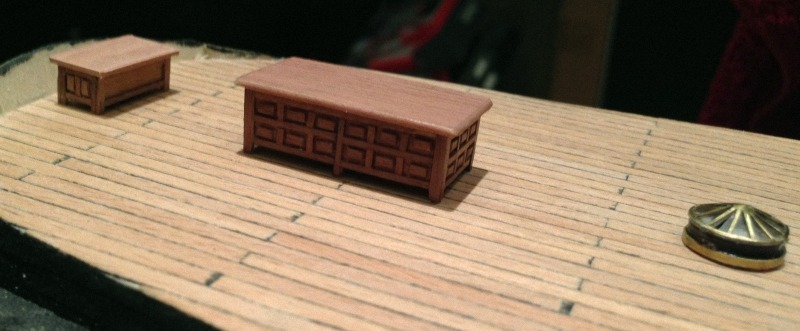

Сигнальный ящик, версия 2.0, исправленная и дополненая. Телеграфный ящик, версия 0.9 альфа



Константин Владимирович, на сколько ячеек, по вашему мнению, нужно разделить фасад телеграфного ящика?

Оперативно! На рисунке просматривается по длинной (передней) стороне четыре секции. Описание устройства не очень информативно в смысле внешнего вида. Наверно, в подробности углубляться не стоит. Ящик выглядит достаточно органично. Вы же не собираетесь вооружать на ноке гафеля все 15 фалов?

Вот эта информация мне и была нужна, спасибо. А насчет 15ти фалов - конечно же НЕТ, я вобще боюсь когда дело до всяких ниток дойдет, как бы сгоряча модель не сломать со злости.

15 ячеек. Не думаю, что это 5 Х 3. ИМХО, чтобы было единообразно, 4 больших ячейки в ряд разделённые крестом на четыре каждая (одна в резерве, запасной фал хранить например)

В оснащенном виде с телеграфного ящика снята (вариант - откинута на петлях) верхняя крышка. Все 15 фалов, идущие со шкивов сверху от нока гафеля закрепляются на дне ящика. Поэтому оформление передней стенки никак не связано с количеством фалов.

А можно вопрос на счет фонарей световых люков. Ну я смотрю нижний обод фонаря выполнен латунью, а вот конус (колпак) как то интересно сделан. Такое ощущение что там не просто конус, а либо добавлен более тонкий обод, либо окружность колпака как будто загнута (завальцована) вниз? Я понял или нет? Спасибо.

Это обман зрения, видно торец травленки и заполированого пластика остекления(прозрачного). А технология простая: Сначала вырезал по развертке журнальной травленки 3 прозрачных развертки остекления. Потом сделал матрицу (кусок буковой паркетины) и пуансон (подходящая круглая палка, по моему береза). Предварительно придав форму руками, вставил травленку в матрицу и через пуансон молоточком ее (без фанатизма ) Не вынимая заготовки, пропаял шов. Вынул, отполировал, промыл(ацетон, растворитель, спирт), вклеил остекление, зачистил и заполировал торец.



ВСЕ! Длинно получилось.
