Двенадцать Апостолов - Фрагмент орудийной палубы (№№121-150)

Константин, здравствуйте.
Под "столом" подразумевались баки для приёма пищи между орудиями. Ставились ли баки в лазарете?
Про баки вопрос интересный.
На чертеже продольного разреза есть п.8 "Полки для служительских баков".
Можно прикинуть, что в них досок девяносто влезет.
Баки к приёму пищи растаскивались по всему кораблю? Или питались только на мидель-деке, а на полках п.8 ещё и баночки хранились в сложенном виде?

Не совсем понял, зачем смещать фок мачту?
Перегородка выглядет так. Вид сверху был выложен на странице 8.

Точно сказать не могу, но места на корабле хватало и помимо лазарета.

Если мачту не сместить, перегородка придется прямо на пушечный порт. А там еще должно остаться место хотя бы на то, чтоб немного повернуть пушко-корронаду по ходу движения для прицеливания. Не говоря уж о том, что при откате она снесет эту перегородку. Насколько я понимаю, пушко-корронады опер-дека все таки стояли на колесных лафетах, и откатывались довольно сильно. В общем печаль :(. Вижу выход только в том, чтоб прижать мачту к 4 шпангоуту, К тому, что ДА называет шкафом для сухих продуктов, а на самом деле является умывальной комнатой и кладовой лазарета пристроить с одной стороны шкаф для сухих продуктов, а с другой аптеку. Перегородку пустить по кормовой стенке умывальной комнаты.

Спасибо за напоминание про вид сверху на 8 странице. Как я его зевнул? .

Я журнал не смотрел, поэтому сказать не могу, что там ДеА намудрил.
Мачта стоит между третьим и четвёртым шпангоутами как то посередине. А порт почти напротив мачты (где то на треть своей ширины смещён к носу). Переборки убирались во время боя. Пиллерсы между переборками наверное не убирались (на поперечном чертеже они выглядят стационарными). Вот фота "Виктори" с поднятыми переборками...

Задумка ДеА была, повторить в точности набор бимсов на квартердеке. И это им удалось.
Может какие то отклонения и пошли, но я их не вычислял.
По чертежу, мачта прижата к четвёртому бимсу...

На портале ДеА форумчанин Керва сделал вот так этот элемент...

Снизу и сверху (по чертежу) вроде как должно быть по шесть дверок...

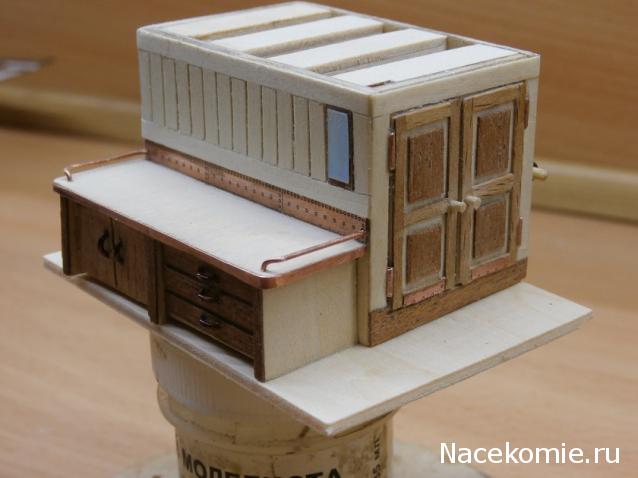

Но как сделан разделочный стол, можно однозначно брать в работу.
Стол по чертежу получается в длину довольно большой - 63 х 16 мм в М 1/48 больше трёх метров (У меня вся кухня в длину 2,5 метра)

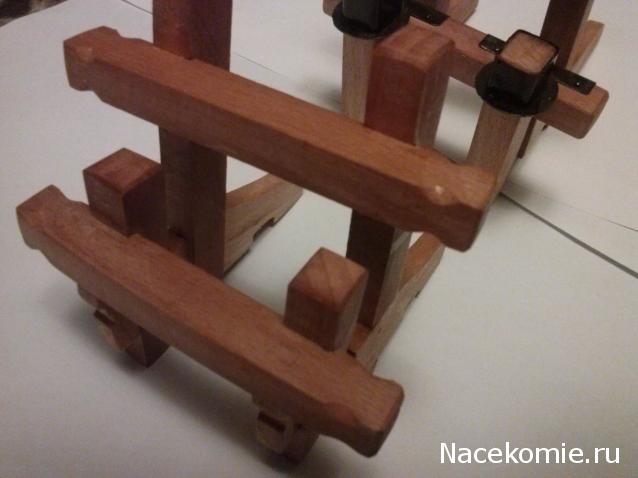

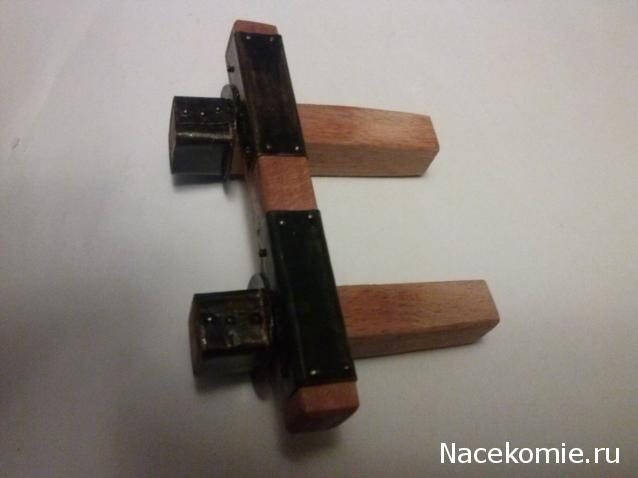

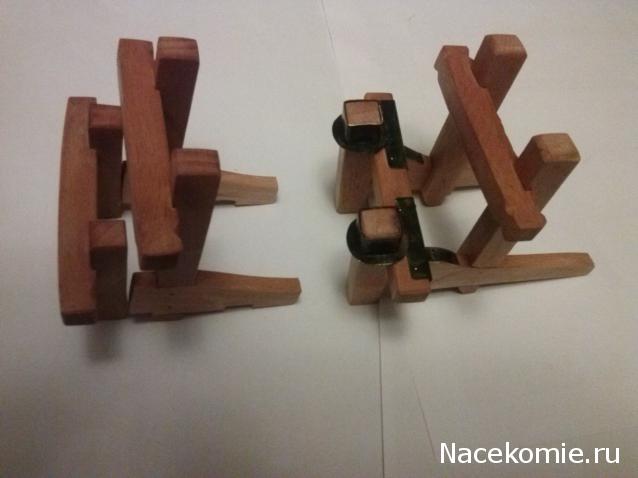

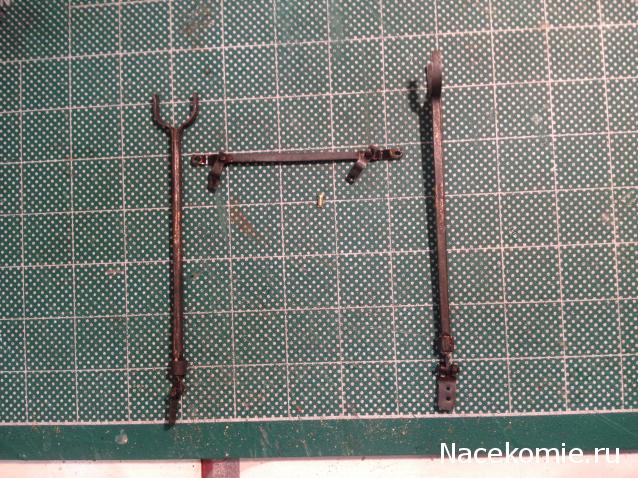

Сделал для нижней и средней палуб вот такие битенги.

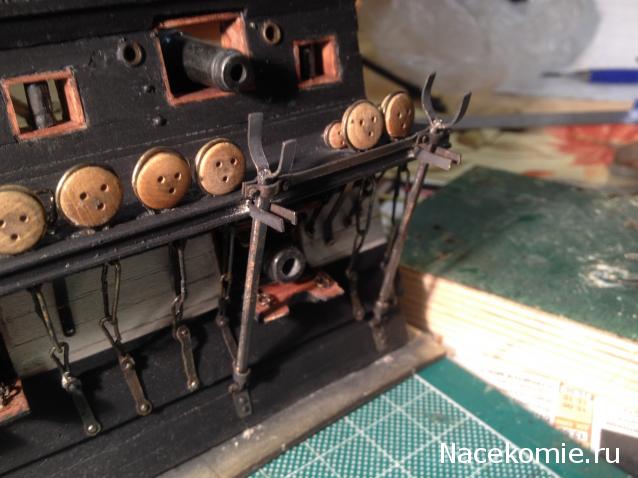

Металлическую обивку делал по объединённым знаниям из нескольких источников.
Может чего и накосарезил, но мне нравится.

Куда-то все пропали по данной теме, ничего не пишут и свои творения не выкладывают!

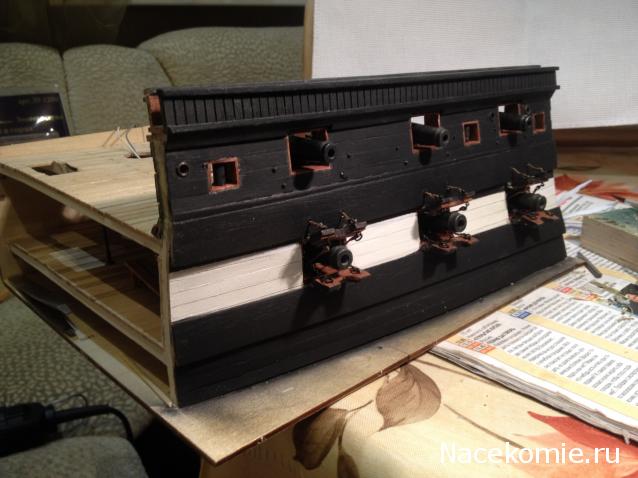

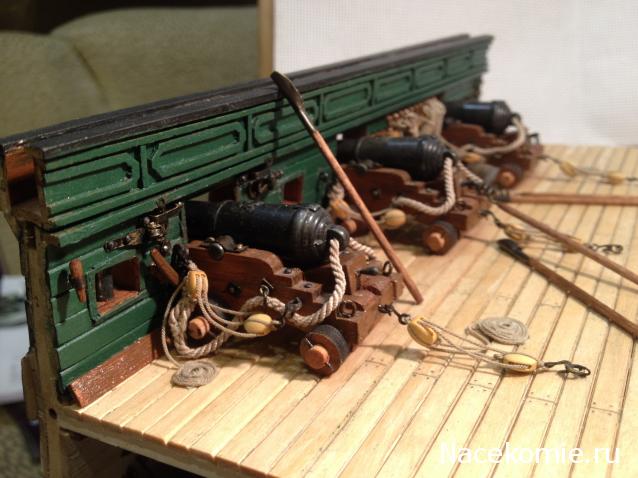

Для оживления темы рискну продолжить процесс обсуждения и выкладываю несколько своих фото пока на этой стадии постройки - артиллерийское вооружение квартер дека!
На очереди установка русленя.

Сделано все супер! И поправьте меня - тут помоему все полный самопил, очень четкий и качественный, единственно что взято из журнала, возможно, - стволы пушек. Якорные машинки (просто класс), отделка коечных сеток, гвоздевание палубы, блоки на пушечных талях, да что там - и сами тали, брюк, я уж молчу про принадлежности к пушкам, станки пушек усаженые железом - это все в журнале не предусмотрено)))) То, как вы сделали этот фрагмент - не каждый сможет. А вот вопрос почему мы не видели вашей модели корабля? уверен там есть на что посмотреть!

Большое спасибо за такую оценку моего скромного труда! 
Здесь не все самопил. Скелет весь журнальный – шпангоуты, бимсы, те же орудия, часть принадлежностей, настил палуб. Кстати, жалею, что оставил их от производителя, лучше бы настелил палубы из дубовых реек, они смотрятся более реалистично. Конечно, многое пришлось доводить самому, косяков у ДеА вылезло достаточно много и исторически не выдержано. Фальшборт с украшением, коечные сетки сделаны из груши (идеальный материал для моделиста). Пришлось втискивать кнехты якорей между пушечными портами (вот здесь надо бы добавить пару дополнительных шпангоутов, которые ДеА не учел и я в самом начале не добавил, а теперь уже поздновато ). Крышки пушечных портов сделаны по чертежам, верхнюю крышку решил не снимать, т.к. точных сведений на этот счет нет.
Большую помощь здесь оказали наши фуромчане (многие темы по 12 А оказывают неоценимую услугу) и, прежде всего, Фомин Константин Владимирович, который очень профессионально дает свои бесценные комментарии по процессу постройки. Спасибо всем огромное!
Самого корабля у меня еще нет, пока только планирую начать процесс, благо инфы по данной теме море. На стапеле испанский линкор Сантисима Тринидат. Но всегда душа лежала к отечественному флоту и андреевскому флагу! Первое мое детище – шлюп Восток.
Желаю всем дальнейших творческих успехов и до новых встреч!
С уважением, Виктор

Это у них получается вполне сносно))))) Но этих деталей и не видно на модели))))

Значит будем заканчивать вместе, я хоть и начал постройку с момента выхода журнала, но до сих пор сижу на палубе. Чистовой корпус готов, не окрашен. Теперь занимаюсь оснащением квартердека , люки, шлюпки, леер, и т.д., оснащение фальшборта не закончено изнутри, остекление офицерских кают ждет своего часа. Потом пойдут мачты, руслени, (все делаю съемным, чтобы не мешало, и устанавливать буду уже после покраски корпуса) когда все что можно, сделаю в готовом виде - думаю только после этого красить корабль, и оббивать медью. Кажется мне что с моими темпами, и исходя из условий работы и хранения корабля - чем позже я его покрашу, и чем меньше после этого (покраски) будет произведено любых работ - тем лучше....

Договорились! :-)

Отлично получилось с картинкой от Деа и не сравнить! Да и сам корабль у Вас должен получиться не хуже, начинайте!

Спасибо! Остается закончить данный проект и, как говориться, с Божьей помощью идти дальше! ))

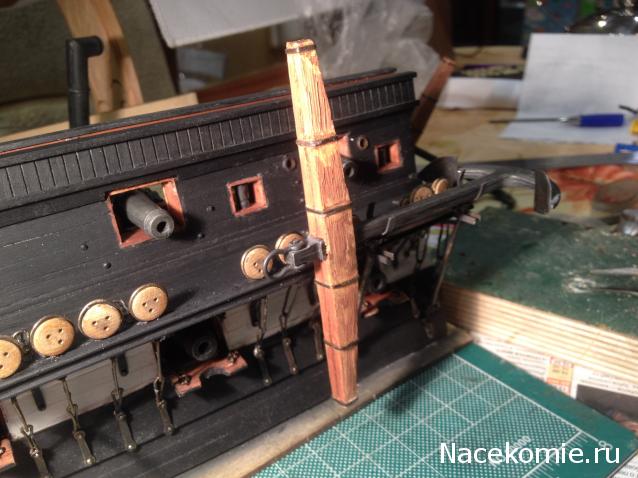

Продолжил упражнение по установке русленя с вант-путенсами и стойками для запасного якоря и его примеркой.

Здорово! А юферсы нехотите сделать темными, ближе к оригиналу?

Так и будет. Это пока черновой вариант и будет дорабатываться в процессе! И еще есть задумка сделать ванты обрезанные неравномерно до уровня обрубка мачты или чуть меньше.

Михаил приветствую и поздравляю всех с прошедшим уже нашим праздником - Днем защитников Отечества и, конечно же, Днем СА и ВМФ!

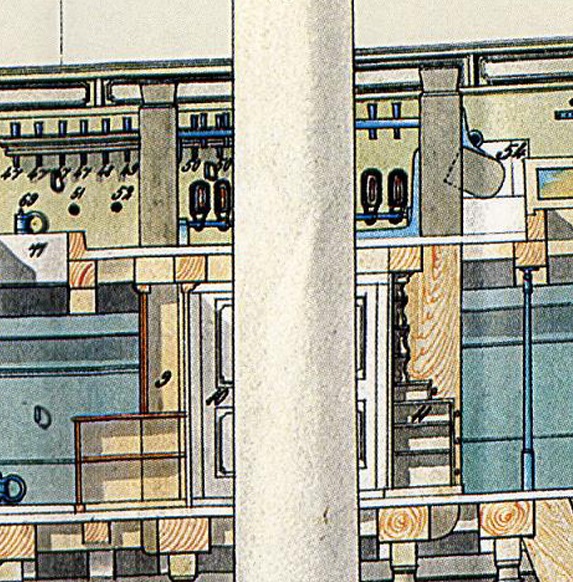

Такой вопрос возник. Если битенги на опер-деке стоят внутри шкафа, тогда, по идее, ящики аптеки должны упираться в стенку этого шкафа, если смотреть разрез на чертеже (11). Но этого точно не может быть! Тогда логично допустить, что битенги стояли снаружи шкафа и со стороны лазарета к аптеке будет свободный доступ в этом случае. Или как-то еще? Хорошо бы посмотреть в анфас эту аптеку, как она выглядела на самом деле! Что-то нигде не найду в интернете и литературе или не там смотрю?
