Двенадцать Апостолов - Сборка корпуса

Можете выложить фотку носовой части - вид сверху. А то чтото я походу планку внутреннего борта слева шибко сточил у самого верха

И ещё вопрос.

Не совпал 2-ой порт по шаблонам с внешней и внутренней стороны. (я засверлился по центру с внешней стороны по центру)

К какому выравниваться? внешнему или внутреннему?

Моё мнение таково:
!. Если ты размечал внешние порты по шаблону, то они получильсь неправильные, вывод: мерь по внутреннему шаблону.
2. Если ты размечал внешние порты по измерениям (при помощи ленейки, сверки с чертежами и других приспособлений, учитывая строгую горизонтальность как с ватерлинией), то лучше к шаблонам вообще не прикасаться, первоначальная разметка более правильна.

Исходя из условий, выбирай что лучше.

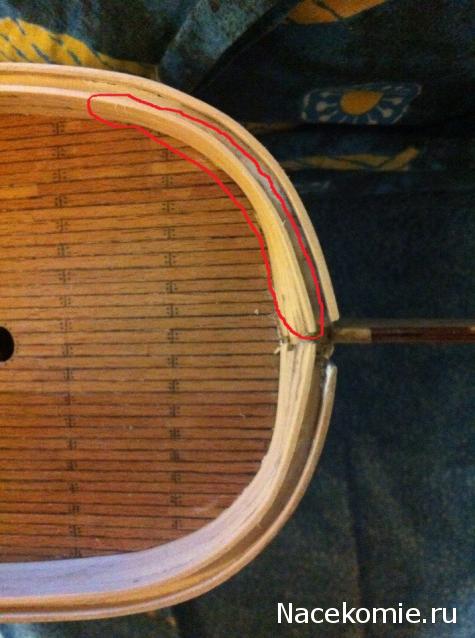

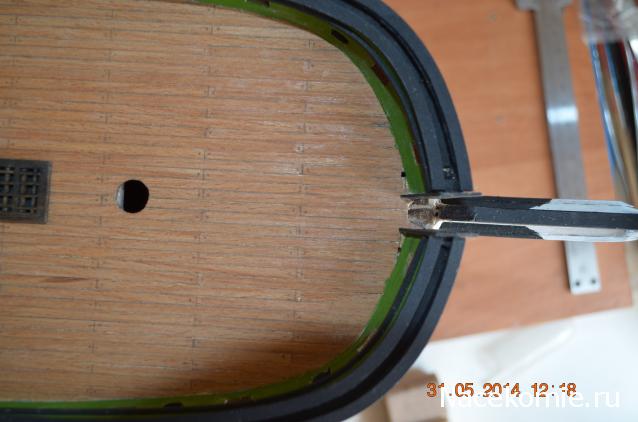

Выкладываю. Правда. я уже приделал так называемые перила. Поэтому толщину планок не увидеть.

Наружные порты я размечал 50/50. По шаблонам и потом корректировкой размерами, ну и на глаз. Внутренние не размечал. Засверливался через наружные, выдерживая перпендикулярность к изгибу борта. Перпендикулярность выдерживал на глазок.

Ну тогда вообще пофик толщина

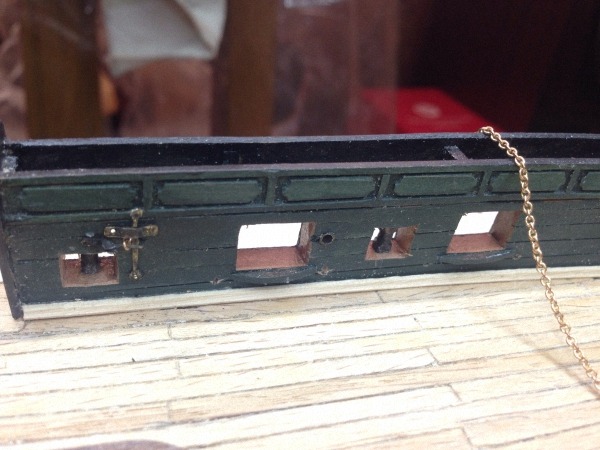

Попробовал вслед за Константином Владимировичем изготовить якорную машинку, вам судить коллеги. Для меня оказалось не так сложно изготовить детали, как собрать механизм на борту, мешает палуба. Пока собирал все чернение ободрал, нужно по новой чернить.

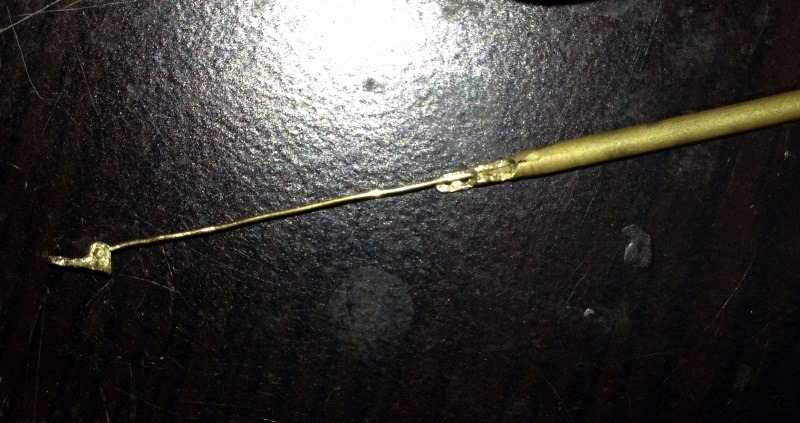

Придумал как быстро делать, как я считаю, самый сложный узел в якорной машинке - боцманский палец. Сделал уже все 8, наверное ту ,что поставил - заменю. Из 2 мм толстостенной трубки, до самого последнего момента деталь не отделяется - удобно опиливать, сверлить, чуть проклепать ось и только потом отрезать.

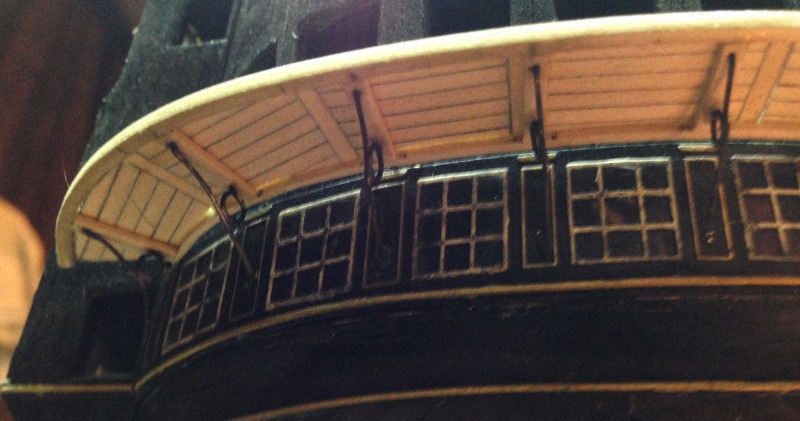

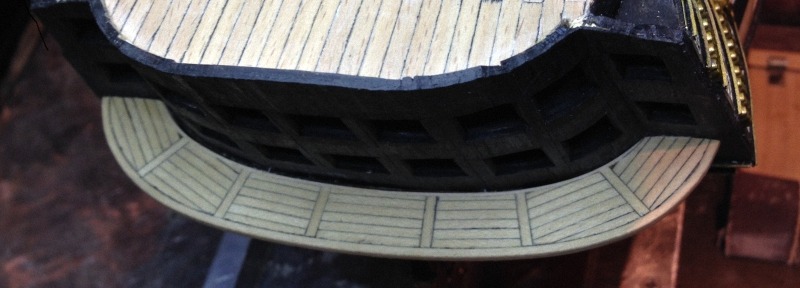

Балкон, первая примерка по месту:

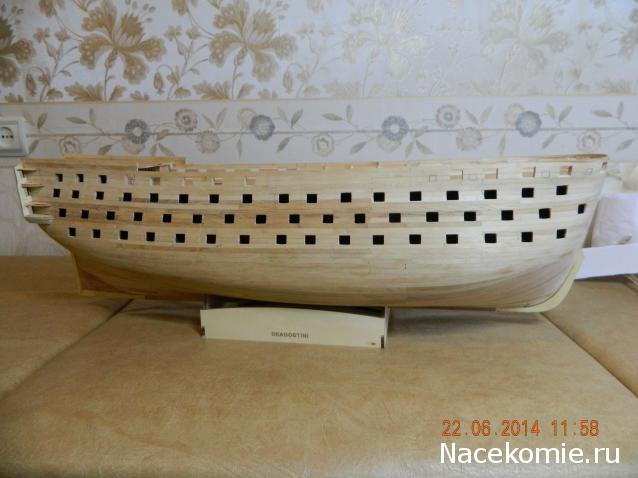

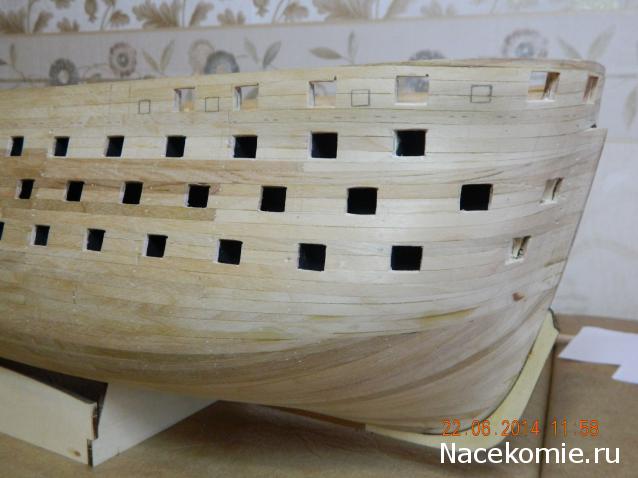

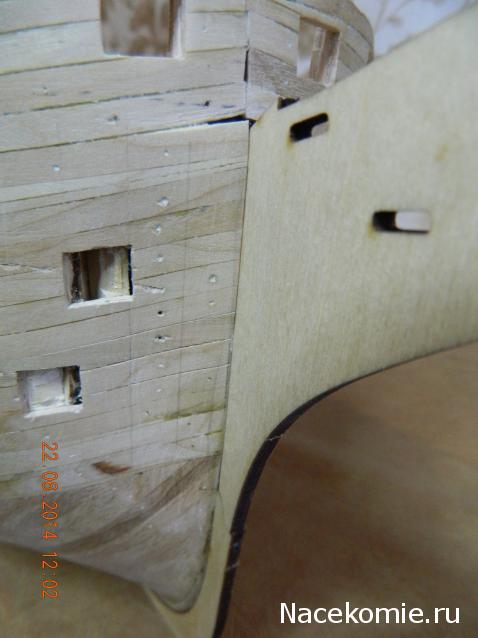

Наконец свершилось! Я набрался сил и прорезал все порты. Работал бормашиной, пару раз дрогнула рука - но не страшно - все доводится до ума легко. закосяченные порты подрезаются и подклеиваются. Врезал элементы киля, опять же прорези делал фрезой, удалось подогнать без щелей. Ну и шкафут начал. Делаю слегка по своему, не по журналу и не так как на форуме. Главное итог будет по моему разумению нужный, ну может пропорции будут слегка хромать, но это связано с толщиной реек 2 мм. - которые в масштабе должны быть тоньше, (хотя посмотрим, может возьму рейки 1 мм.

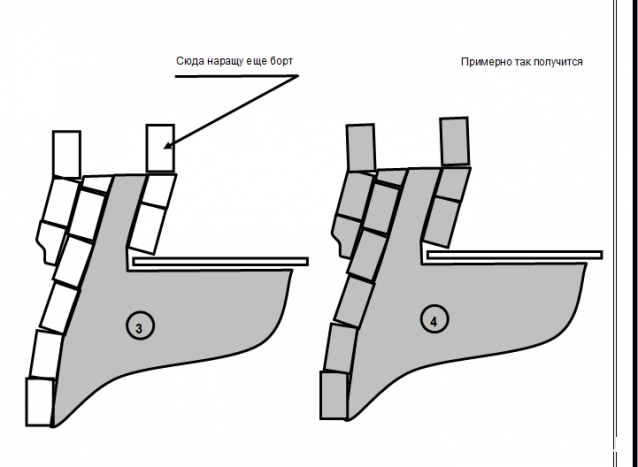

Вот так буду делать шкафут. Не смотрите на топорность схемы - делал на скорую руку. Принцип думаю верный. размеры по высоте и ширине стараюсь соблюдать. Пойдет?
спасибо

Вроде должно получиться, а ширина какая получается? У меня ширина этого ящика для матрацев с чистовыми обшивками получилась 9мм. Только стенки вроде бы должны быть без излома, ровные.

Ширина ящика будет тоже около 8-9 мм, высота 11-12 мм, а стенки конечно ровные - просто рисунок такой, раньше для другой цели нарисовал - щас только подкорректировал, особо не вникая.

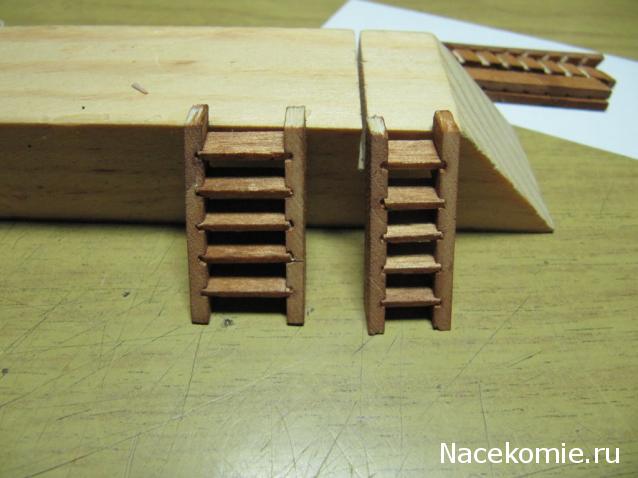

Всем привет, с месяц наверное на трогал корабль. Открыл 44й номер, стал собирать трапы. Подлянка в принципе та же самая что и с решетками рустерными. Предоставленные ступеньки не входят в пропилы боковинок!))) Но тем не менее из того, что дал производитель, можно собрать вполне смотрибельные лесенки.

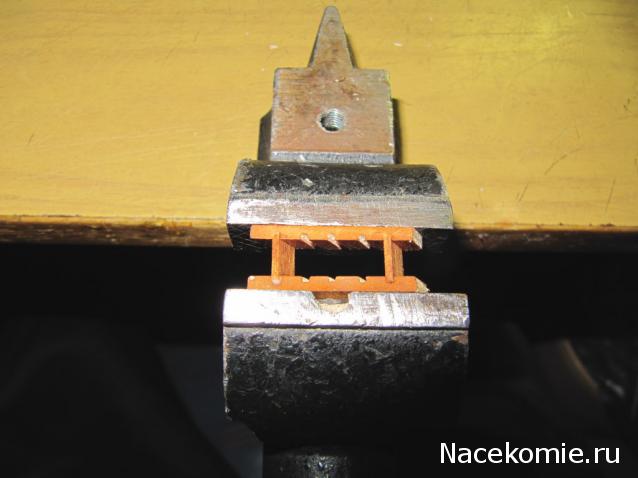

Пропиливаем слегка боковинки, у кого есть пилка нужной ширины убьют всех зайцев сразу. У меня не было, поэтому расширил только слегка, подровнял больше. "Липовые" ступени размечаем кронциркулем для более высокой точности. Снимаем фаску, не разрезая планку, уж сильно муторно обтачивать каждую отдельно. Ну и собираем в тисках, получается почти идеальная параллель.

балкон хороший. А если еще не установили на место можно фото поподробней. Ну или технологию изготовления. Спасибо.

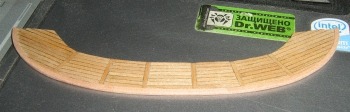

Напилил реек из клена 2Х1,5мм и 2Х1мм. Из реек 2Х1,5 выгибал кромки, из 2Х1 - пол и стропила.

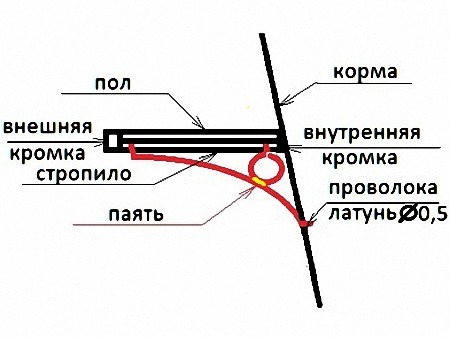

Вся конструкция выглядит так:

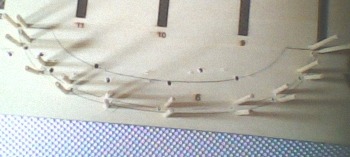

Распарил и выгнул из рейки 2Х1,5 внешнюю кромку, заневолив ее между зубочистками по контуру в фанерке:
Сушил в микроволновке 3мин.(Применять силовые кнопки НЕЛЬЗЯ ,будут искры, только зубочистки, ну или любые другие подходящие дрова). Между делом клеим пол из семи реек 2Х1, при желании делая расшивку.

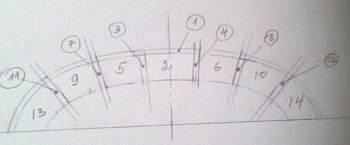

Обвел балкон из журнала на бумаге. Приклеил на прихватках внешнюю кромку и центральный сектор пола, потом два разделителяну и т.д. Внутренний край сразу не обрабатывал. Когда все высохло, отодрал с бумаги, обработал внутренний край, приклеил внутреннюю кромку и подогнал ее по наклону кормы. Стропила вклеивал точно напротив украшений между окнами. Вот как то так

Все понял. Спасибо огромное, за то что уделили внимание и потратили время. Весьма признателен. Вот я наверное тоже так сделаю, поскольку журнальный балкон у меня не становится на место. Я видимо не соблюдал радиус, и слегка изменил профиль кормы. Хотя странно, в нижней части все стыкуется с профилем бортов..... В общем я еще вот подумал, а стропила и разделители не совпадают? Что если я попробую сделать так, чтобы стропила и разделители были друг над другом? Не получится наверное? Сколько нужно стропил? (по количеству опор, да?) а сколько разделителей? Конкретно шесть?

Я за основу брал балкон Фомина К.В., а низ делал глядя на фотографии модели Смирнова. Стропил нужно именно 8, по числу колонн между окнами.


Балкон Фомина

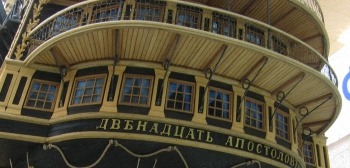

Балкон Смирнова

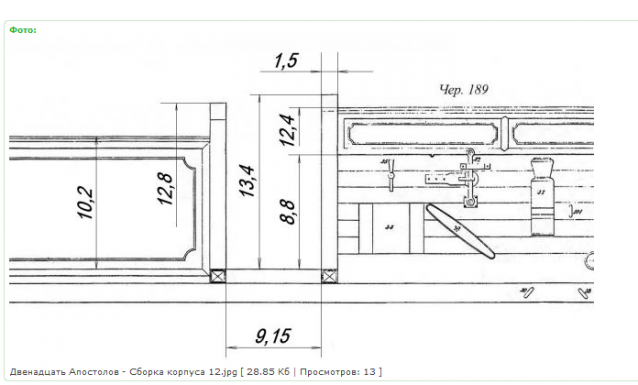

У меня вопрос к знатокам)) согласно имеющемуся чертежу, любезно предоставленному ведущим специалистом, высота фалрепной доски шкафута (от палубы) составляет 12,8 мм. Между тем, поставленная издателем фалрепная доска, в интересующей нас части составляет аж почти 25 мм. Нет ну я все понимаю, но ТАКОЕ расхождение!!!! Я конечно укорочу ее как положено - труда не составляет, но... Все заметили эту несоразмерность?
И вообще, в 52 номере издатель дает размеры, высота шкафута от палубы (по ДЭА) составляет 16 мм. Ну я все понимаю, но 16 и 25 мм - фалрепная доска будет возвышаться над шкафутом аж на 11 мм. Я что-то пропустил, или не так понял? Издатель может предлагал где-то ее подрезать? Спасибо.

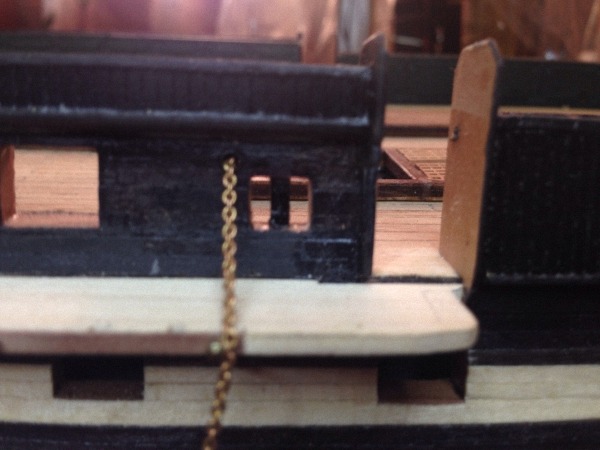

По правде сказать я давно уже, благодаря разъяснениям Константина Владимировича, забил на журнальные вложения и их размеры, нет я конечно использую их, но в большинстве случаев они или не в кон, или надо дорабатывать, поэтому считаю, что лучше делать по чертежам, а не то что предлагает издатель. Получается на сегодняшний день примерно так:
