Двенадцать Апостолов - Рангоут, такелаж, паруса

Опираться можно. Только путенс-планка другая была - сплющенное звено.

По вопросу рангоута 120-пуш. корабля "12 Апостолов" надо помнить одну хитрушку , а именно : известная всем книга "авторши таковой не являющейся" иллюстрирована прекрасными рисунками якобы типового парусного вооружения с такелажем и рангоутом 3-х дечного корабля. Многие знают о том , что эти чертёжные схемы взяты из альбома Посьета , взяты из не названного в книге источника , но самое страшное в другом. Книга обзывает эти схемы только "типовыми" , а на самом деле оные являются точнейшей съёмкой по факту построенного со ... 120-пушечного корабля "12 Апостолов".
Просто напросто , известнейший альбом является лишь иллюстративным приложением к книге (учебнику) и вот эта книга (лежит открытая передо мной!) именуемая "Вооружение военных судов" составленная кап. 1 ранга К.Посьетом точно и чётко указывает на использование в альбоме иллюстрациями съёмок конкретных кораблей. Более того , эти иллюстрации в самой книге подробно разбираются , но псевдоавторша об этом не знала ни когда - ну не она вела исследования опубликованные под её фамилией.

Послесловие : альбом рисунков давно есть в интернете , не знаю как сам учебник , но во всех приличных библиотеках России он есть , а библиотеки работают и с копированием и высылкой скопированного по заказам иногородних читателей.

А вот нитки из 43 номера если честно Г.В.. надо будет самому на тросомоте делать

А если не трудно,можно фото ниток.
Спасибо.

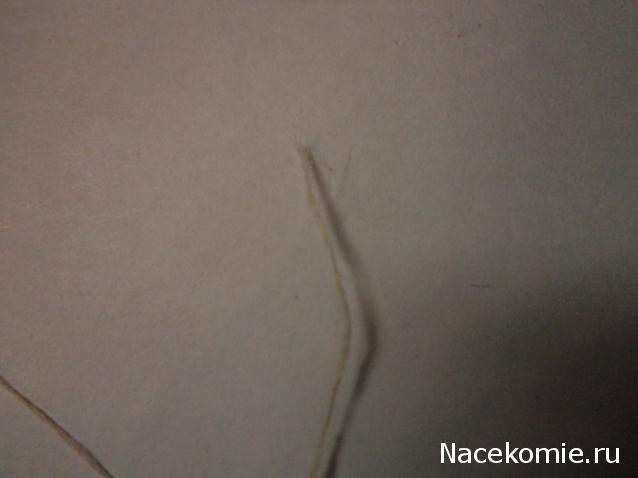

Всем привет! Для korbut как и обещал. Вот нитки из набора.


Это из набора и моя плетеная.

Плету вот из этого невитая нить, искал Гуттерман но не нашел в Иркутске, зато нашел замену неплохую,
цвет БЕЖ, Черная, коричневая. Вот только белую не нашел , бобины по 5000 метров.

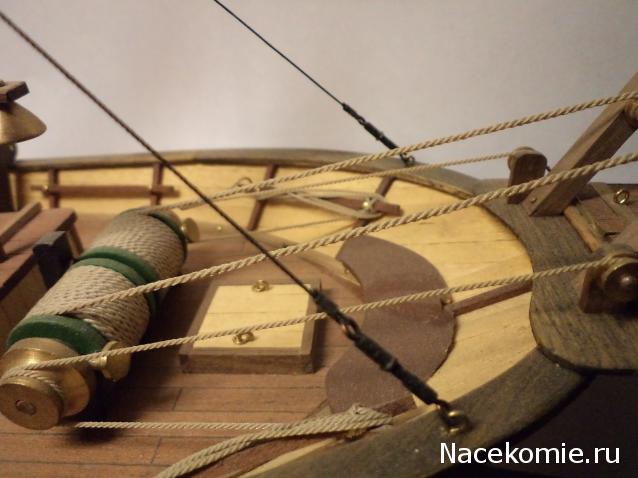

На мой взгляд это лучше чем то что предлагает производитель. Даже в наборах я меняю тросы на самоделки.
Вот пример...блин черную плохо видно

P.S. фотограф из меня тот еще прошу извинить за качество фото

Спасибо за ёмкий ответ,
самодел смотрится просто отлично ,
придется крутить самому.

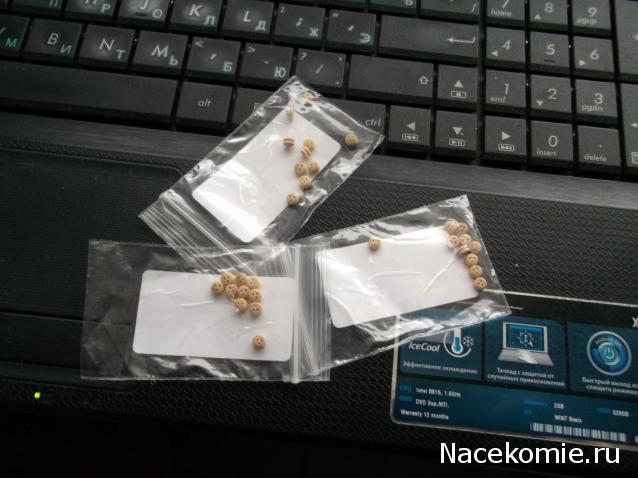

Сегодня начал закупку юферсов. Первая партия - 30 штук диаметром 3,5 мм

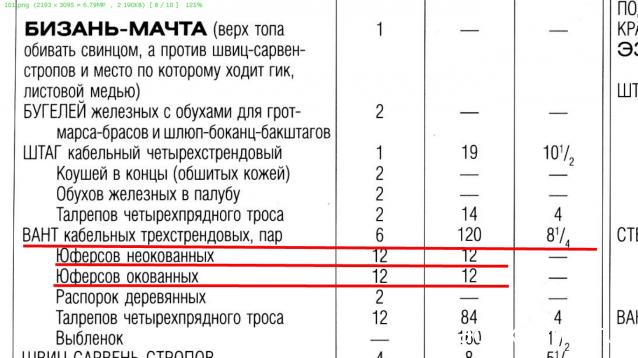

Все юферсы диаметром 3,5 мм предназначены для вант бизань-мачты: 28 штук на ванты, остаток - в запас. Хотя в Приложении 7 монографии числится шесть пар бизань-вант, на чертежах их семь пар. В данном случае лучше верить архивному чертежу

кто может подскажет строение нагельных "полочек" а то че-то мне кажется что при натяжении бегущиго рейка может расколотся

Бортовых или мачтовых? Бортовые на фото (бриг Меркурий 1х72). Мачтовые были металлические, там вообще ничего расколоться не может

Всем здравствуйте!
Есть в моем архиве ссылка на сайт по вязанию различных узлов.
Есть на этом сайте и страничка по морским узлам: http://www.animatedknots.com/indexboati ... dknots.com
Хоть сайт и англоязычный, но в нем весьма интересно представлены пошаговые анимированные картинки. Чтобы посмотреть анимацию, достаточно просто кликнуть по картинке (рекомендую в новом окне).
Часть таких узлов можно с успехом применить и на нашей модели.
Всем удачи!

Провел анализ комплектации и сканов сборки (до 115-го номера включительно). Более-менее определился для чего предназначена каждая из круглых реек в №№35, 90 - 92 и 102. Если у кого-то возникнут затруднения - обращайтесь...

Когда-то видел упоминания о тросомотах, но повторно найти не смог. Надеюсь здесь будет в тему.

Прикидываю какой тросомот сделать. Полазил по просторам интернета. Основная масса вариантов крутит нити. Что-то мне подсказывает, что это не совсем правильно. Нашел всего один вариант станка, который крутит нити в одном направлении и затем эти крученые нити скручивает вместе в противоположном направлении. Но этот вариант сложнее. Стоит ли затевать подобный вариант или тросы, полученные только скручиванием нитей тоже хорошего качества?

Тоже хочу заказать тросомот, но не знаю какой. Есть самый дешовый по 1250, потом 3-х прядный и 4-х прядный. Что посоветуеш?

Трехпоядного вполне на мой взгляд достаточно. И тросомот желательно с электротягой, в ручную тяжко будет.

Покрутим.... Понемногу.

Krap, можно нитки взять не витые, и крутить как угодно обычным тросомотом, и в одну и в другую сторону, и потом свивать вместе, вот только не помню, в какую сторону спуск троса, и спуск каната.

А что мешает самому собрать тросомот? затраты не значительные и трудоемкость тоже. У меня эдак так в 10 раз дешевле обошолся, и мотает отлично.
С уважением Александр.

Судя по методике ручной скрутки, сначала три нити крутятся поодельности в одну сторону, а потом все три вместе в другую. Так тоже можно и я пробовал, крутил шуруповертом. Но не удается получить равномерную скрутку. Можно конечно крутить трос вручную на приемной части, но опять же равномерность не гарантируется. На мой взгляд идеальным был бы этот вариант:
http://www.shipmodeling.ru/content/tooling/ropemaking
но сложноват, вряд ли я без станочного парка, хотя бы токарного станка, такое осилю. Обратите внимание, что там нить не строго отмеренного размера, а со шпулек.

Я кручу обычным вертикальным тросомотом (самодельным),
равномерность нормальная, главное настроиться, ну и от груза тоже зависит.
Пробовал горизонтальным способом,не понравилось,гораздо сложнее чем вертикальным.
