Сборка баркаса 12 Апостолов

В этой теме разбираются вопросы по сборке баркаса корабля 12 Апостолов. Выкладываются фотографии, технологии, идеи сборки, даем советы, отвечаем на вопросы и т. д.

Прошу воздерживаться от флуда и не забывать про уважение к коллегам кораблестроителям.

Фальконет делает 20-весельный барказ. Полубарказ затесался здесь в качестве иллюстрации правильного положения фор-люка. Озвученные размерения касаются конкретно 20-весельного барказа.

Да, Фальконет сейчас делает 20ти вёсельный.

Расположение весел с указанием их длины на модернизированном барказе.

Спасибо огромное, Константин, за подробные объяснения и чертежи!
Портики на модели будут сделаны по науке 1,9мм, а вот с фор-люком досадное упущение, которое уже проблематично поправить :(
Идея с баркасом в крупном масштабе мне понравилась, но думаю 35 масштаб был бы идеальным для набора. Длина этого баркаса между штевнями в 35 масштабе была бы 362мм, что выйдет очень комфортным по цене и проработке.
Было бы замечательно сделать в таком наборе не только парусное вооружение, но и все необходимое снаряжение:)
Правда для такой работы мне потребуется гораздо лучше знать конструкцию шлюпок и баркасов начала 19 века.

Главная непонятка для меня - как крепился бушприт, ведь грот-мачта ставилась позади четвертой банки.

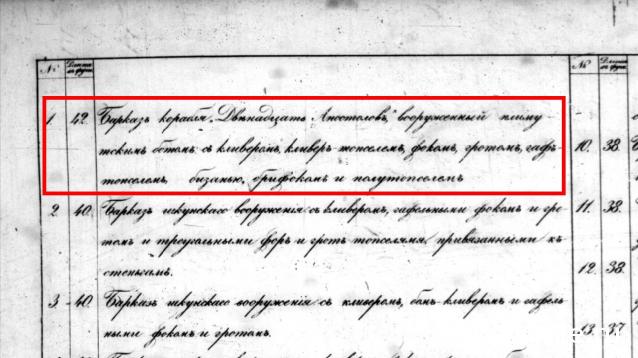

Константин Владимирович, а это и есть оснащение плимутским ботом? Я смотрю, этого варианта у Кишкина нет.
Тоже стал интересен вопрос про бушприт... По идее, тогда где-то под первой банкой вместо пиллерса ставились какие-то битенги под шпор бушприта?

Константин Владимирович, добрый день! Может этот блог поможет : https://www.shipmodeling.ru/content/str ... hp?ID=1027 С уважением, Игорь

Вот тут я тоже соглашусь. Если с этим вооружением, то общий видовой размер будет уже достаточным.. И так под полметра выйдет. И детализация будет уже вполне по силам. Да и цена, к тому же - тоже, вопрос не маловажный.

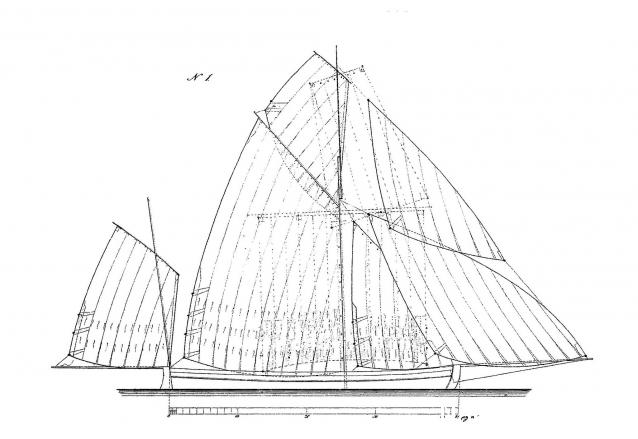

Алексей, этот чертеж есть в сборнике чертежей гребных судов с их парусностью Николаевского завода. Издан в 1859 году.

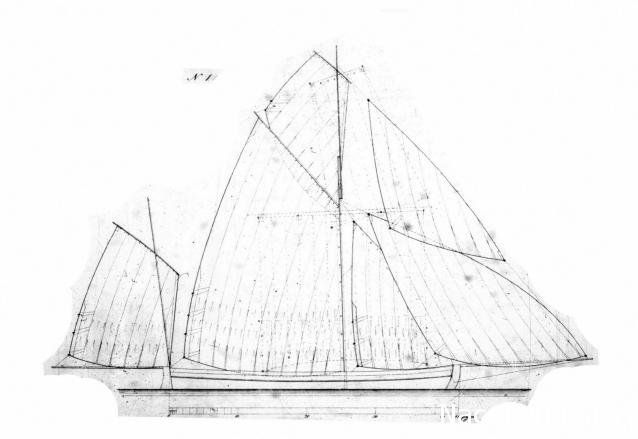

Сам чертеж немного почистил.

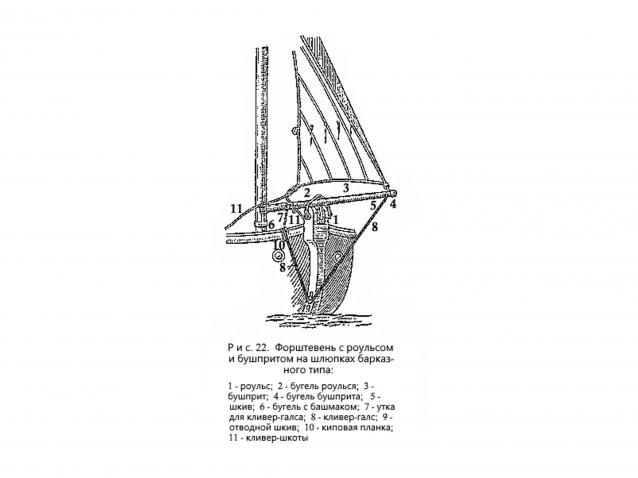

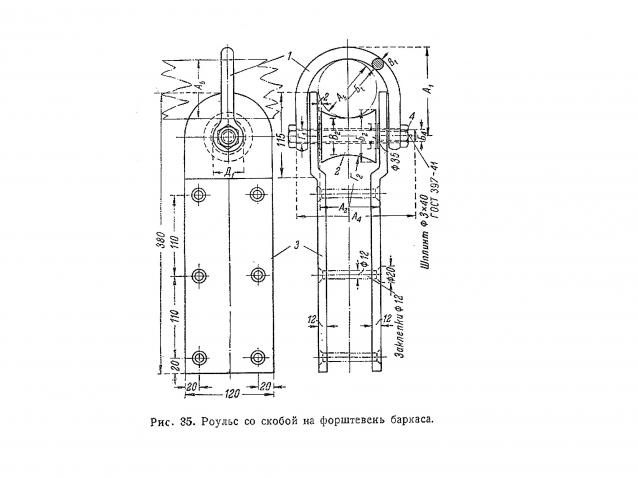

Спасибо, Игорь! Увы, не поможет. Хорошо бы узнать, был ли на нашем барказе такой роульс со скобой на форштевне.

Константин Владимирович, а есть где-нибудь этот сборник в сканах, в цифро-формате и в свободном доступе?

Ответил в личку.

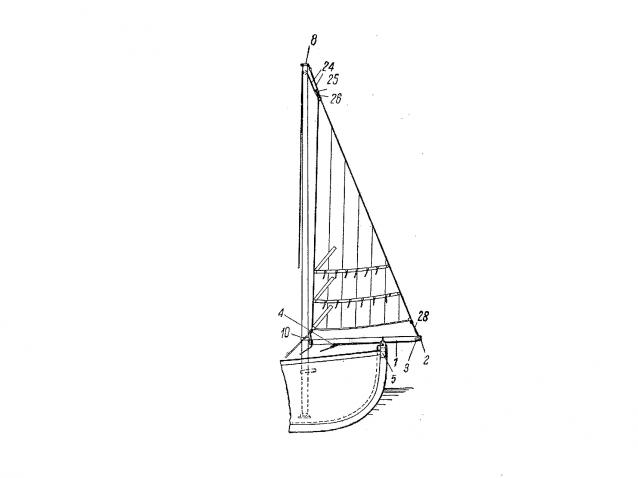

На современном барказе бушприт упирается в железный степс на бугеле фок-мачты. Напрашивается вместо кнехта отпиленная нижняя часть фок-мачты. Мачту, конечно, никто не пилил, но отдельное изделие вместо мачты мне кажется возможным.

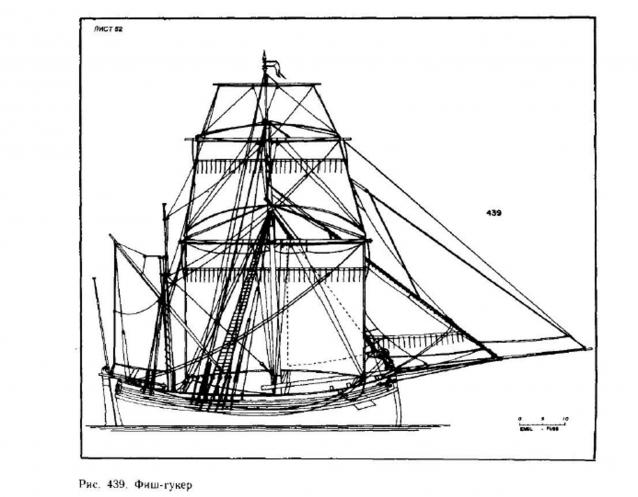

Нигде не могу найти способ крепления бушприта при отсутствии фок-мачты. Есть пока такой вариант у К.Марквардта: очень длинный бушприт крепится шпором к грот-мачте.

Тоже лазию, ищу.. И тоже пока впустую..
Но это-то, судно большое. Что, разве может быть подобное крепление на шлюпке?

Если возможно такое на более крупном судне, то на меньшем по размеру барказе - тем более позволительно.

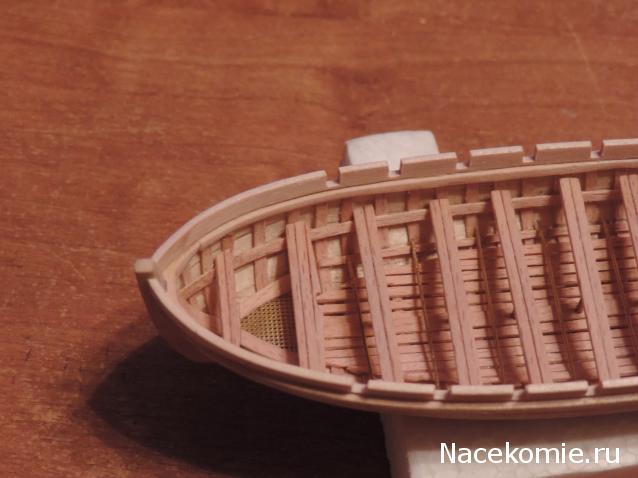

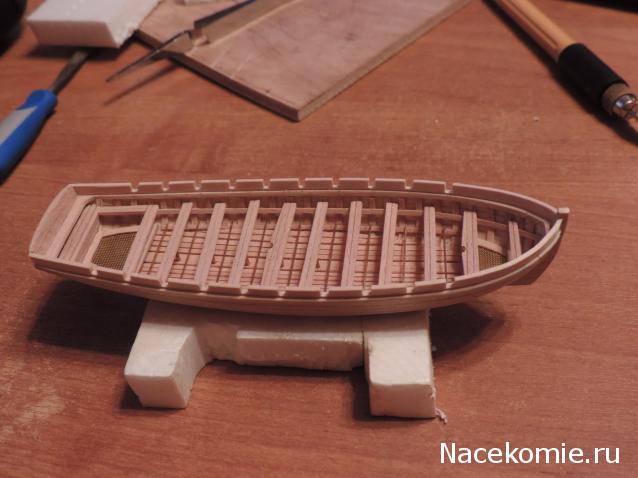

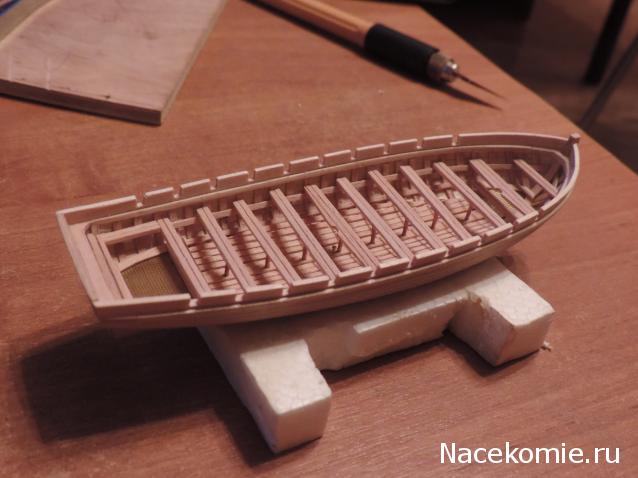

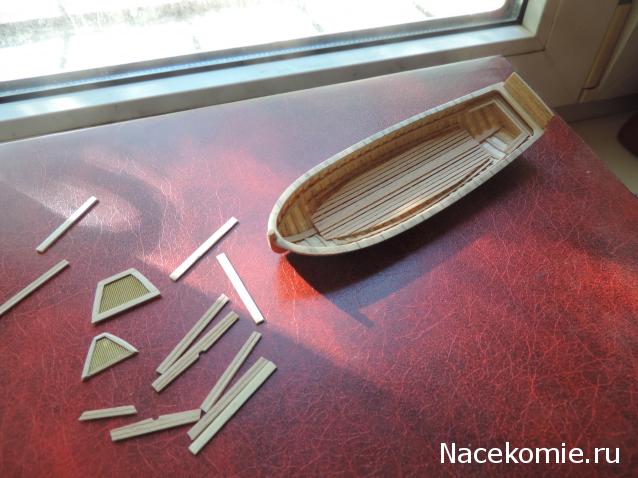

Я вот тоже занимаюсь 20 барказом. Пока что "насухо" все собрал. То есть банки люки и рыбины не клеил. Рыбины правда собрал на небольшой "каркас", ну так мне легче, отдельно их смонтировал - потом вклею уже в лодку. Опоры под банки и подставки для ног буду делать из проволоки разного диаметра, поскольку такой толщины деревянные детали это по мне мелковато. Посему принято решение все внутри красить, да и латунные решетки люков требуют покраски.

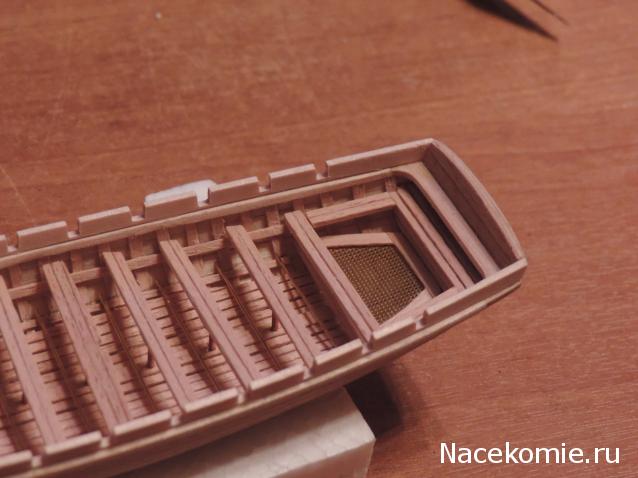

ошибочка. 7-ю банку не так развернул, надо не забыть при сборке правильно поставить....

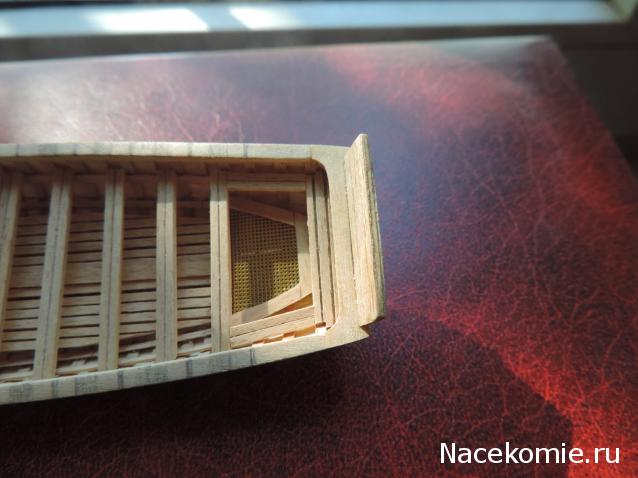

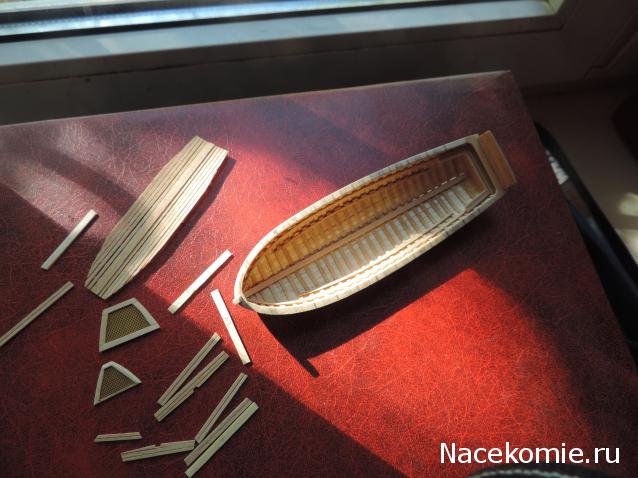

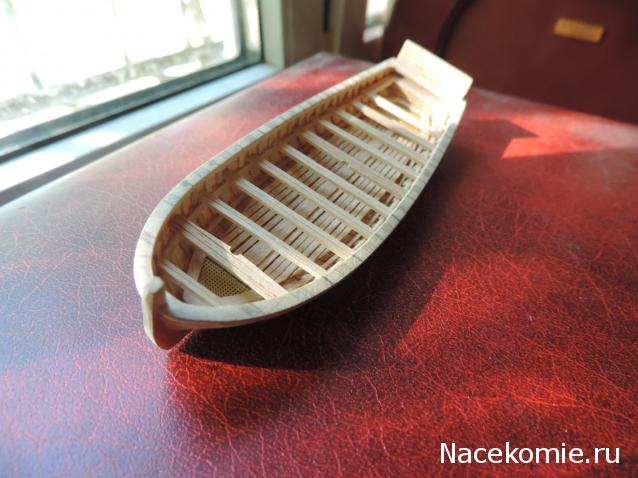

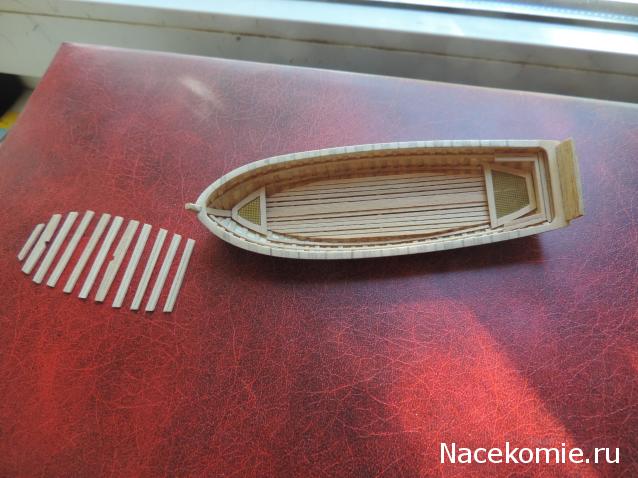

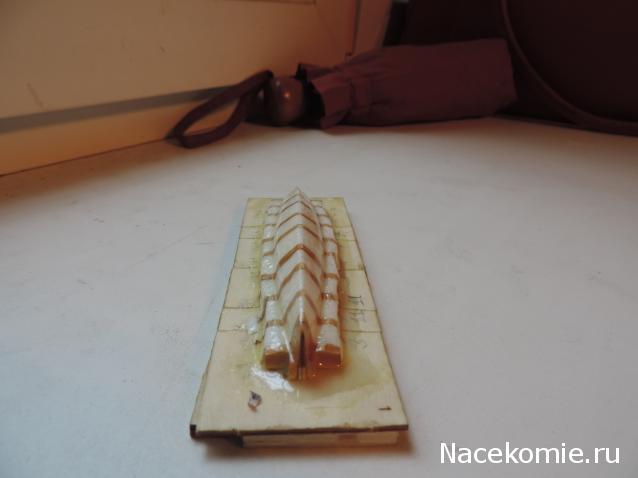

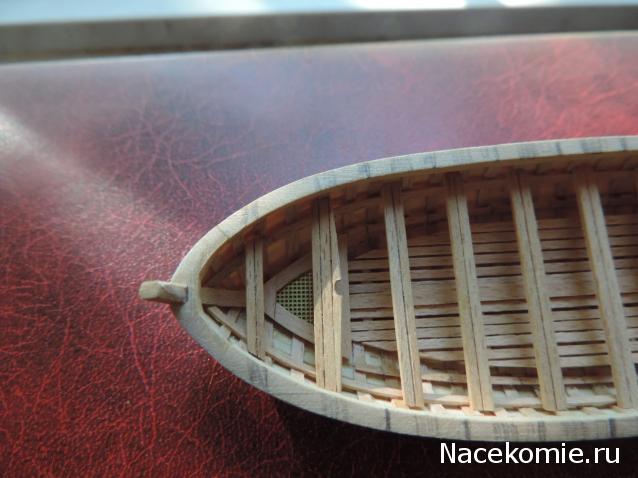

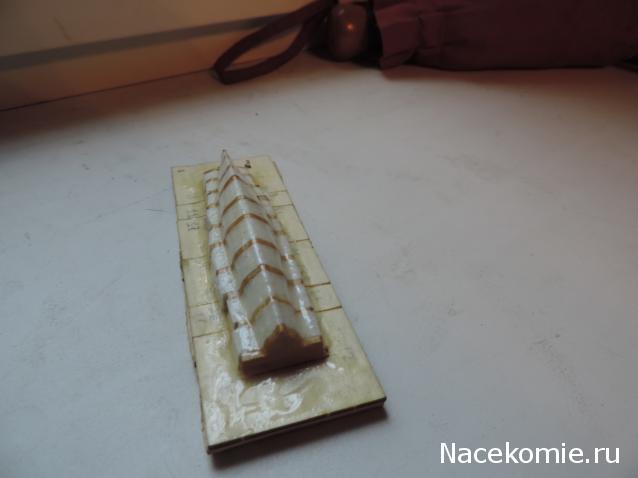

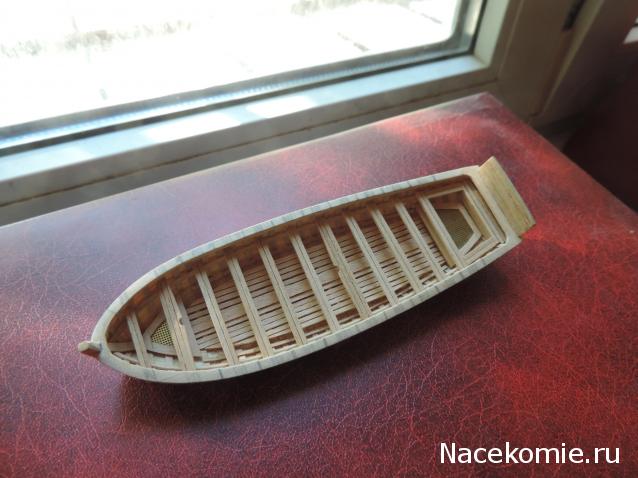

Ну вот собрал вроде бы барказ, ее ничего не клеил и не красил - так все поставил на места. Красить буду потом, когда все лодки построю. И клеить буду соответственно потом - все разом. Вообще думаю что дальше не буду заканчивать каждую маломерку, а двигаться параллельно по всем, одновременно так сказать, все восемь делать. И вот решил еще Гич сделать, из лишнего катера от ДЭА. Ну как - взял только основу - в которую уже сам врезал шаблоны, думаю получится нечто близкое. Длина гички будет примерно 10,5 см. Обводы делал на глаз))) Не судите строго, чертеж оказался слишком мелким и сложным для меня - так что "вырубал топором". Вот что получается.

Доброй ночи, Алексей! Вы как маститый корабел, выстроили лодку экстра класс!!! Я не силен в деталях, но Вы, по моему учли все нюансы. Внешний вид очень приличный. Мне очень нравится. Теперь, пожалуйста поподробнее, а что это за слизень... С уважением, Игорь.
