Владимир. извини я на "ТЫ" можно? дай примерные линейные размеры шкафута. (высота, толщина, длина) Или посоветуешь делать как по ДЭА? И еще интересует ширина проемов по бокам шкафута, проходы там есть наборт. Спасибо.

Да размеры были бы как раз кстати. Я сейчас над этим узлом тружусь

Я прорезал эти "проходы" по ширине пушечного порта - 12мм, потом после вклейки торцевых заглушек этот размер немного уменьшится.

Владимир, приветствую!
Если это те "заглушки", о которых я подумал, то они имеют свое имя - фалрепная доска.
Пример: крейсер "Варяг" (фотки из тех, "что под рукой оказалось"):


Удачи!

По поводу медной самоклейки. http://artultra.ru/vitraji/Materialy-i- ... -lenta.php - будет побюджетнее, чем на "Верфи".

Абсолютно согласен! Но тогда у меня не было выбора!
ДядяСаша, я забыл, как эта доска называется, спасибо за напоминание!

....если не сложно, а сам шкафут и его местоположение с привязкой по борту можно как то описать? Если проблемно я попробую сделать как предлагает издатель. Может он правильно предлагает? Спасибо.

Для Владимира (Vovancheg): если я не ошибаюсь, то в 51-ом номере журнала детали 91 и 92 (внизу слева) - и есть те самые фалрепные доски:

Обьясните пожалуйста чайнику-почему эти фалрепные доски такие тонкие.Я имею ввиду на заготовках в журнале. Ведь на фото моделях он выглядят где-то 2 или 3 мм. С ув.
_________________
Немножко отредактировал...В цитируемом сообщении не вставляйте фотографии. Это перегружает сервер... UncleSasha

В нашем масштабе 2 мм равно 200 мм, т.е. 20 см. Толстоватые доски получатся....
Удачи!

На чертежах толщина фалрепной доски 6 дюймов (1,5 мм). Ширина проема в свету 3 фута (9,15 мм)

Спасибо за подробный чертеж. Я в принципе все понял. Высота фальшборта у меня может не совпадать с чертежом, поскольку складывается она от высоты пушек и размеров портов - отсюда получаем высоту до планширя, а потом уже коечная сетка. На чертеже она есть - ТО ЧТО НАДО! А вот еще вопрос... Шкафут имеет некоторые пустоты тоже для коек только не на глубину всего узла (до палубы) а как бэ до середины, или примерно так. Габариты внутренней части примерно какие лучше сделать? Спасибо)

Хотя помоему не правильно я нарисовал))) В общем нужно мне разобраться в форме сечения шкафута и коечных сеток, фальшборта и т.д. Я просто первый раз как говорится - об этих узлах и представления не имею пока))) И еще вопрос. Трапы, которые ведут с верхней палубы на ют - они стоят вдоль переборок офицерских кают, наверху, где они заканчиваются у палубы юта есть площадки. (на рисунке видно). Разобрался. Их можно сразу приклеить к палубе и потом оклеить шпоном заодно? Спасибо.

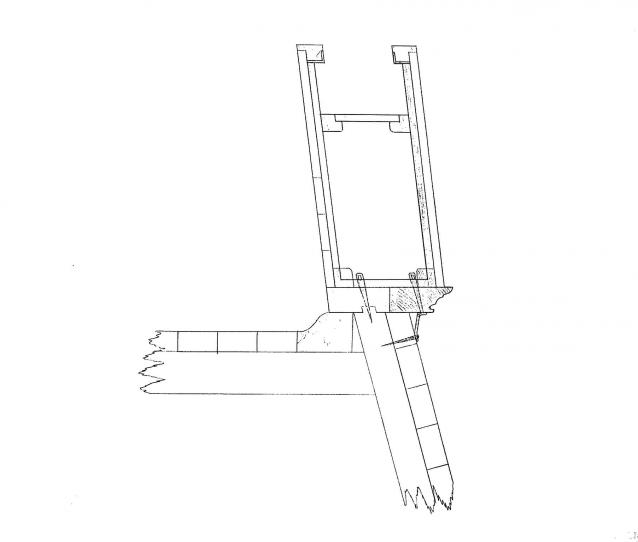

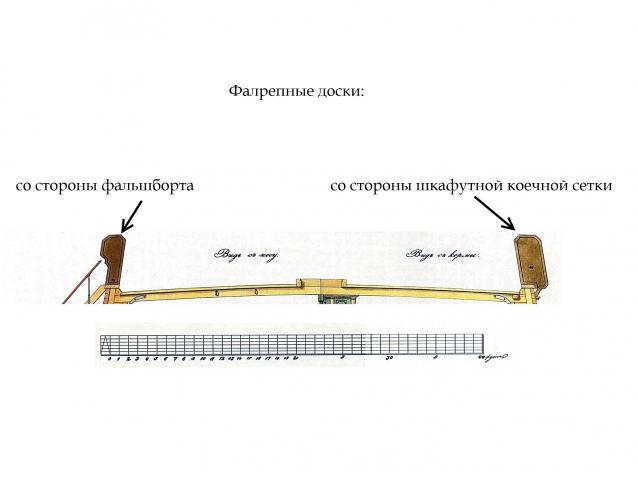

Сечение корабельной шкафутной коечной сетки (фрагмент подлинного чертежа). Профили фалрепных досок на корабле 12 Апостолов

Я вот тут подумал... Ватервейс в районе проходов на борт - наверное я зря отрезал. Ватервейс проходил по всей линии борта не прерываясь?, наверное в районе проемов образовывал как бы порожек? да?

Вот так примерно это всё выглядело в то время. На фото шкафут модели фрегата Паллада 1х24

А я подумал над другим вопросом. А ватервейс не будет мешаться колесам наших пушек? Не окажется ли так, что окончание ствола будет внутри борта?

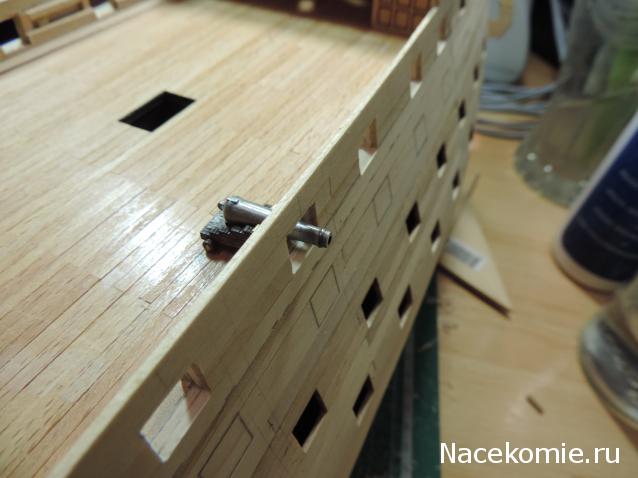

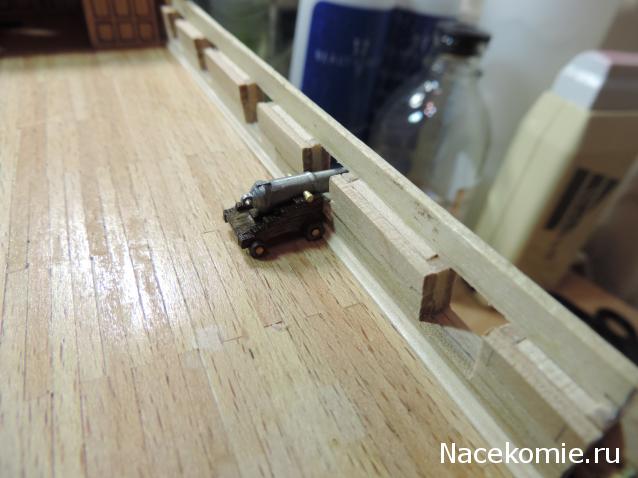

А это легко проверить))))Ставим пушку и смотрим... Если колеса упираются в ватервейс, то станок пушки упирается в борт. (в моем случае) так что ватервейс не мешает. переживать стоит, я думаю, только о толщине фальшборта.

Не следует забывать о деревянной подушке, прибитой у порта снизу

Константин Владимирович, что бы мы без Вас делали? Наставили на путь истинный!!!!
По фалрепным доскам из номера - после приклейки и обработки (великоваты они) я их оклеил грушевой рейкой снаружи. Они стали прочнее.
