Сборка баркаса 12 Апостолов

В этой теме разбираются вопросы по сборке баркаса корабля 12 Апостолов. Выкладываются фотографии, технологии, идеи сборки, даем советы, отвечаем на вопросы и т. д.

Прошу воздерживаться от флуда и не забывать про уважение к коллегам кораблестроителям.

Константин, прошу прощения, я не очень понял... а, №117?... Это где это?

Может номер странички в какой то ветке? Например стр. № 17.....не знаю)

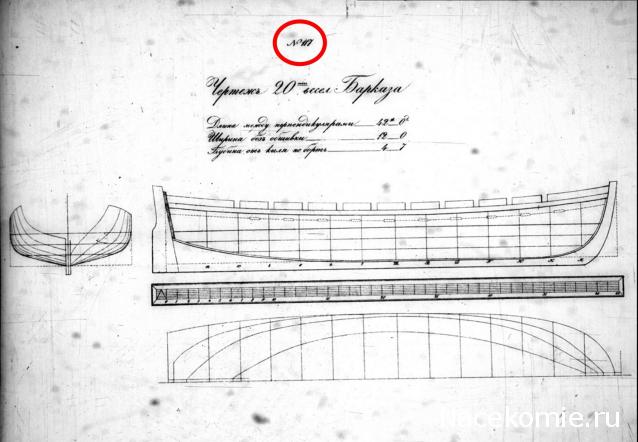

Это номер чертежа барказа корабля 12 апостолов. В сборнике 1859 грода Николаевской верфи.

Ну вот... А хде ж бедному крестьянину такой сборник-то заиметь? И потом... Что можно с этого чертежа заполучить? Только набор и обводы? А всё остальное? Ведь в 20ом масштабе надо уже уже все детали конструкции обозначить, вплоть до гвоздей, книц и надписей на банках типа "ДМБ1800надцатого года"...

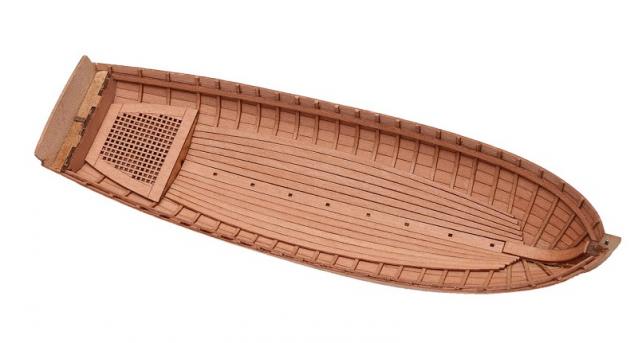

А между тем барказ принял уже вот такой облик...

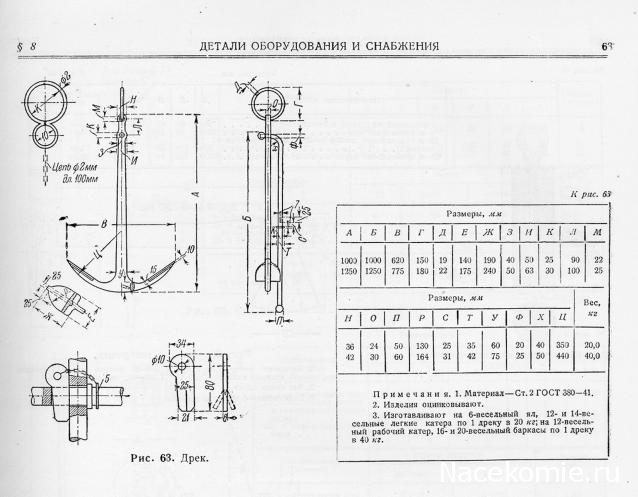

Думаю, информация не будет лишней.

Здорово! Конечно не лишне!

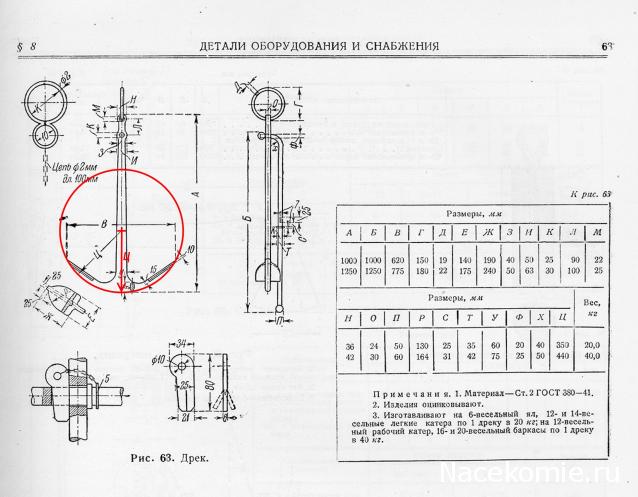

Константин Владимирыч а как выискивается на веретене размер до центра окружности, по которой выполняется линия лап? Там только R написано, а до центра радиуса привязки от краёв веретена чё-то не видно...

Семен Семеныч!

На всякий случай полная информация по веслам (конструкция, размеры). К сожалению, здесь картинки сильно ужимаются.

Да.. Виноват-с! Ступил!... От края нижнего просто размер радиуса в зависимости от веса.
Таблички эти, кстати, на экране плохо читаются. А есть они в цифре? Чтоб уж рассмотреть, увеличить нормально?

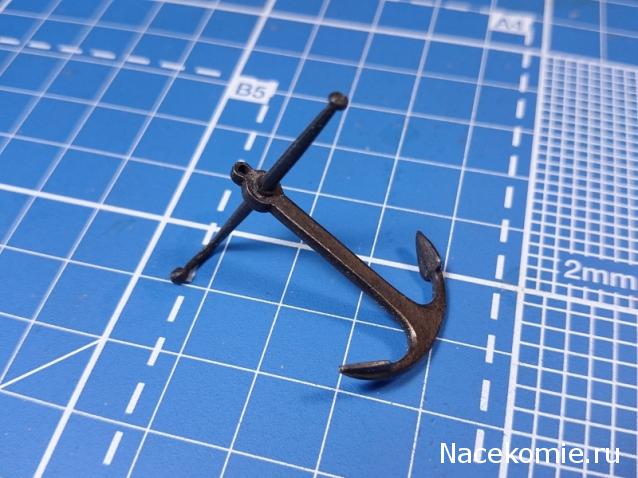

А у меня вот такой есть якорёк... Правда, он из этой таблицы получается в 36ом масштабе...

Ба, знакомые всё лица! Седовс однако.

Здесь https://yadi.sk/d/znBZ5_uWursMC

Константин Владимирович, спасибо большое!

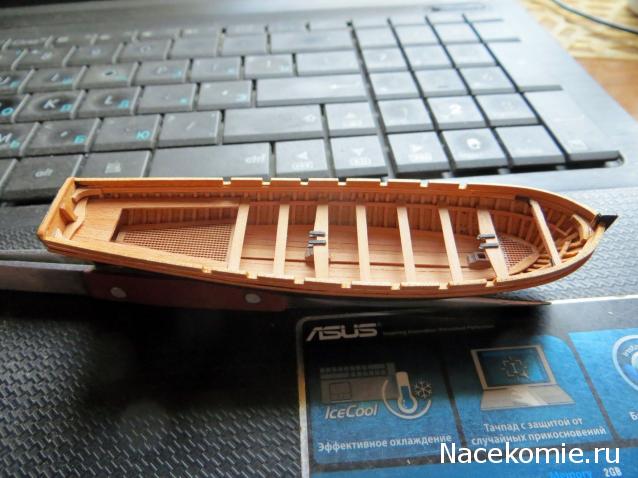

Вот и банок набанили с пиллерсами

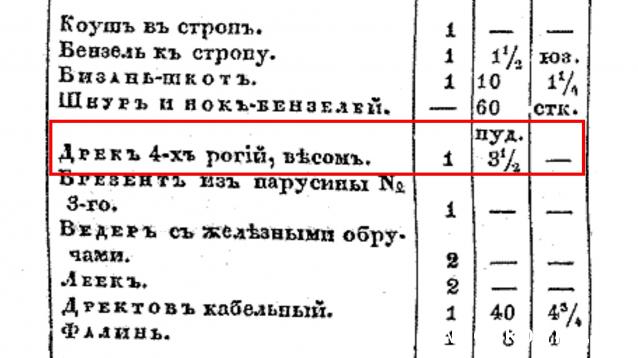

Фор-люк на уровне банок. Это ошибка: на рисунке модернизированный кишкинский барказ - фор-люк внизу. В атласе М.Кишкина тоже. Трехпудовый якорь лучше отдавать, стоя по пояс. Кстати, о якоре еще не все сказано. Я забыл про Штат 1840. А там черным по белому - дрек четырехрогий (типа "кошка") весом 3½ пуда. А размеры его - хз. Думаю, длина веретена около 1,4 м будет.

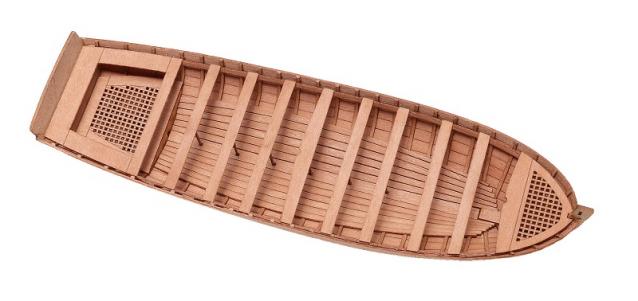

Как-то так это должно выглядеть. Фото нашего полубарказа 1х100.

Константин Владимирович, наверно, в общем, достаточно аутентично. Ветвей шпангоутов, похоже, столько же, как и на чертеже. Мне кажется, Фальконет урежет их число. А вот банки... Не кажется вам, что узковаты они? Чуть шире портиков вёсельных.. Кстати, наверно, и портики чуть шире, чем должны бы? Нет?

Алексей, ширина холостых банок барказа равна 9 дюймов (2,3 мм), мачтовых банок в ДП 12 дюймов (3 мм). Все как прописано по науке. Есть расстояние от центра банки до центра гребного портика - 14,5 дюймов (3,7 мм). Ну, а ширина портика нарисована на чертеже - там есть линейка! Измеренная ширина портика 7 дюймов (1,8 мм). Соизмерима с шириной холостых банок. Кстати, мачтовые банки у борта сужаются до 9 дюймов.

Константин Владимирович Прошу прощения.... Это 14 весельный ПОЛУбарказ? А на стр. 8 Вашего фотоотчета Вы выкладывали 20-ти весельный Барказ? Так я понимаю? И тогда у меня вопрос к Alleks050 - У Вас Фальконетовский 20-ти или 14-весельный? А то я запутался совсем)))))
