Двенадцать Апостолов - Сборка корпуса

Коллеги! Это ж коню понятно, как сделать правильно бархоуты. Спасибо Константину за подробные советы!

Извините пожалуйста, но я к сожалению не конь! И я имел в виду внешний вид борта в профиль, т.к. разглядывая фото вижу там тонкие планки под портами опер-дека, которые выступают из обшивки и т.п. А на рисунках-чертежах это не обозначено и поэтому сложно определить расстояния и размеры.

Вот эти? Это нижняя часть бархоута, отделанная калевкой

Да, это уже что-то, спасибо. Просто фото на форуме низкого разрешения, скачав их и пытаясь рассмотреть детали в увеличенном размере практически не возможно.

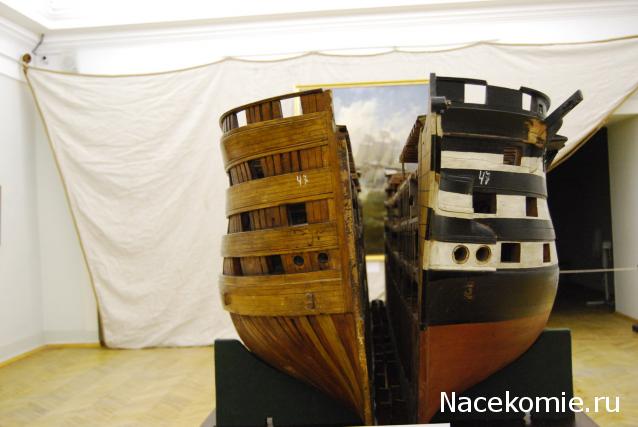

Ссылки на фото двух моделей из собрания ЦВММ: http://yadi.sk/d/CkboMlbNHRoxH
http://yadi.sk/d/eaXFhCdeHRpSL

Константин, большое спасибо за фото. 1х24 вообще хорошо видно.

Здравствуйте уважаемые форумчане. Развейте сомнения, какое растояние должно быть от нижнего края порта до ватэрлинии в райене миделя? У меня 12мм получилось.

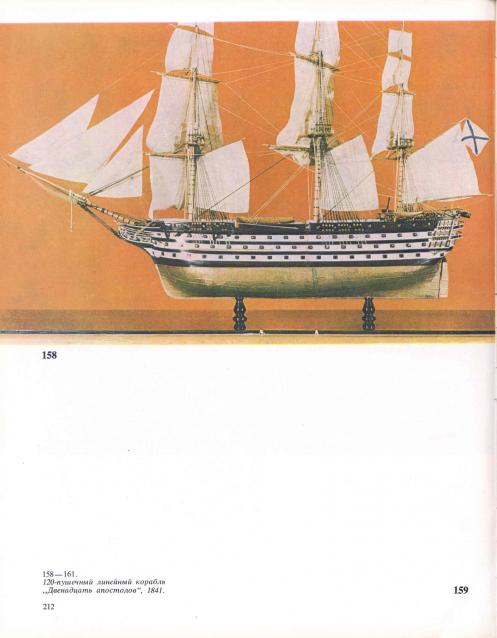

Опиратьтся стоит на модель 1х24. А фото из интернета модели 1х96, наверно, знают все по книге Т.Матвеевой "Убранство русских кораблей".

Коллеги!
Прошу прощения, если раньше обсуждалось... Я вероятно, пропустил...
Разъясните, почему в 32-ом номере издатель указывает на то, чтобы носовой орудийный порт на опер-деке по правому борту не прорезать?
Этот узел на на фото:

Наверно, это какая-то особенность партворка. На модели 1х24 порты прорезаны симметрично

Так и я про то же.
Внимательно изучил этот узел в "Анатомии". Просмотрел фото Мастеров. Видел и это фото. Почему так видит модель издатель - не пойму? Вероятно, что прорезанный порт попадает на шпангоут? Не знаю.
P.S. Почему-то был уверен, что мне ответит именно Константин (я провидец, что-ли, млин...).
Еще раз спасибо!

Это действительно странно, тем более что этот порт не единственный, который попадает на шпангоуты. Я если честно думал до сего момента, что этого порта в реальности не было)))) "Причуды издателя" как сказал один наш знакомый)

[quote="UncleSasha"]Коллеги!
Прошу прощения, если раньше обсуждалось... Я вероятно, пропустил...
Разъясните, почему в 32-ом номере издатель указывает на то, чтобы носовой орудийный порт на опер-деке по правому борту не прорезать?

Пока его прорезать тоже не стал, но планирую. Тоже заметил что на остальных моделях он есть. Да и шпангоут, мне кажется, тут значения места не имеет. Там же не целые орудия же будут. Так думаю. А уж от ДэА можно чего угодно ожидать это факт!

У меня он был изначально прорезан, никакого шпангоута там не было. Потом спохватился и порт убрал. Увидел фото от Константина Владимировича, наверное, опять резать буду. И потом, чем так уж сильно помешает этот порт в последствии? Ну, на крайняк, сделаем его закрытым. И всего делов. Я больше все-таки модели 1х24 доверяю, нежели ДА.

При первом взгляде на фото в журнале я тоже так подумал. Я знал, что согласно "Анатомии" в носовой части опер-дека располагался лазарет. Сначала подумал, что порт мешает операционному столу или что-то в этом роде и поэтому его там нет. Начал внимательно изучать "Анатомию", фотографии - нет ничего не мешает, порт есть...

Мало того, что я планирую прорезать этот порт, я все носовые порты переделываю и планирую установить в них полноценные фальшпушки, чем сейчас и занимаюсь.
Всем спасибо!

И теоретическому чертежу. В монографии чертеж архивный, я проверил.

А если я уже немного накосячил? Правда совсем немного, но все таки, как устранить неровности и места, где порт не подходит по размеру? Чуть больше получился.

А если я уже немного накосячил? Правда совсем немного, но все таки, как устранить неровности и места, где порт не подходит по размеру? Чуть больше получился.[/quote
я уповаю на финишную обшивку в этом плане)))) ну немного по-мучаться, где-то нарастить для стачивания лишнего и т.д. и т.п.))))

Я вот уже приступил к чистовой обшивке и столкнулся с такой проблемой:
вроде всё ровно разметил и прорезал, а вот чистовая показала, что не ровно и не по размеру и вообще нафига я прорезал и размечал, если можно было положить чистовую и уже потом аккуратно разметить и прорезать порты.

Так что лучше всего порты прорезать уже с наложенной чистовой (она покажет, где должны быть порты и на каком расстоянии. Также и ровность сразу видна будет).
ИМХО.

P.S. Хорошо, что я пока занимаюсь черновым вариантом Апостолов, есть возможность увидеть свои недачеты и исправить. На чистовом уже буду по уму.

Этот порт попадает в решётку шпангоутов, придётся вгрызаться в мясо....
