В любом случае, чтобы добиться нужных результатов, надо делать не по журналу. Использовать детали как исходный материал, не больше! Журнал рассчитан на широкий круг любителей моделизма и новичков в этом деле, поэтому полностью полагаться на технологию сборки по журналу не стОит. Я рассматриваю этот патворк как исходник, а не руководство к действию. Благо, опыта сборки парусных кораблей у меня хватает.
09 янв 2014, 00:01
Спонсор
NECROPOS
Зарегистрирован: 16 май 2013, 17:57 Сообщения: 108 Откуда: Санкт Петербург
Re: Двенадцать Апостолов - Сборка корпуса
Так получается, что чем дальше тем больше исходного материала приходится заменять.
Да, оно к этому и идёт. Хотя есть хорошие детали в этом патворке, не требующие замены. Но посмотрим, что будет дальше, до 52 номера более-менее понятно, чего ждать и к чему готовится. Я, например, остановил сборку на прорезанных портах, жду штевни и детали кормового балкона. Потом продолжу, потому что начинать чистовую обшивку по журналу нет НИКАКОГО желания! Хрень какая-то! Профессионал так НИКОГДА бы не стал делать. Надо учиться у МАСТЕРОВ этого дела. Их работы и описание процессов сборки и изготовления можно почерпнуть на форумах http://www.modelsworld.ru/shop/category89.php и http://www.shipmodeling.ru/ НЕ РЕКЛАМА! Просто в своё время сам с них начинал с "ноля".
09 янв 2014, 00:31
NECROPOS
Зарегистрирован: 16 май 2013, 17:57 Сообщения: 108 Откуда: Санкт Петербург
Re: Двенадцать Апостолов - Сборка корпуса
Хороший форум, я там частенько сижу. А насчет продвижения, у меня сейчас отделка пушечных портов розовой грушей, тоже жду штевень, хотя хочется его сделать из яблони или груши , но опыта мало, у меня это первая модель.
А что такое официальный сайт? Насколько я понимаю, этот сайт также официальный, от Деагостини. Зайдите на главную страницу - убедитесь в этом. Вы хоть раз комментарии от официоза видели? Я нет, хотя за этим форумом слежу давно. Теперь о вопросах. Остерегайтесь. Я на одном из официальных попытался перечислить плюхи от Деагостини. Расценили это как троллинг. Теперь я здесь. Мое мнение: авторского сопровождения от Деагостини не ждите.
Дык, а я о чём!?
09 янв 2014, 05:29
Krap
Зарегистрирован: 08 янв 2014, 17:19 Сообщения: 52
Re: Двенадцать Апостолов - Сборка корпуса
Интересно было бы увидеть статистику по обшивке носовой части. Возможны были два варианта обшивки: 1. Прижимая к усилительным элементам носовой части, делая "провал". 2. Не прижимая к усилительным элементам, делая плавный обвод без "провала".
Я делал по второму варивнту.
По обшивке нижней части корпуса было также два варианта: 1. Делать точно по журналу, завершив обшивку выше ватерлинии, начать обшивать подводную часть. 2. Подводную часть обшивать после того, как будут получены и установлены штевни.
ВСЕХ С прошедшими ПРАЗДНИКАМИ. Чистовую обшивку НУЖНО делать НЕ по ДЕДУ. а перед этим проверить раскладку пушечных портов. вчера проверил по италовским сканам и у меня выходит косяк с лесницей порты перекрывают трапы. СМ картинку чтобы небыло мучительно больно потом сошкуривая чистовую.
Хороший форум, я там частенько сижу. А насчет продвижения, у меня сейчас отделка пушечных портов розовой грушей, тоже жду штевень, хотя хочется его сделать из яблони или груши , но опыта мало, у меня это первая модель.
А есть смысл делать штевни из яблони или груши? Всё равно красить надо. Хотя, если есть мысль оставить всё в натуральном дереве, тогда есть смысл применять такие породы дерева.
09 янв 2014, 11:51
NECROPOS
Зарегистрирован: 16 май 2013, 17:57 Сообщения: 108 Откуда: Санкт Петербург
Re: Двенадцать Апостолов - Сборка корпуса
Да вот и хочется чистовую обшивку всю в дереве оставить без меди.
Поэтому и не делай по журналу. Посмотри, как выполняется ПРАВИЛЬНО чистовая обшивка на этих форумах, да и здесь я описывал как её делать при помощи утюга.
09 янв 2014, 14:40
alxtagan
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Двенадцать Апостолов - Сборка корпуса
madWOLF писал(а):
ВСЕХ С прошедшими ПРАЗДНИКАМИ. Чистовую обшивку НУЖНО делать НЕ по ДЕДУ. а перед этим проверить раскладку пушечных портов. вчера проверил по италовским сканам и у меня выходит косяк с лесницей порты перекрывают трапы. СМ картинку чтобы небыло мучительно больно потом сошкуривая чистовую.
я у себя глянул... вроде все нормально в этом плане. А какова ширина трапа? около 12-15 мм. Так?
09 янв 2014, 17:31
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Двенадцать Апостолов - Сборка корпуса
alxtagan писал(а):
... А какова ширина трапа? около 12-15 мм. Так?
С чертежа ровно 6,9 мм. Имеется в виду приколоченная постоянная ступенька. Съемный парадный трап ставили только на рейде. Но можно измерить и этот трап
09 янв 2014, 17:59
alxtagan
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Двенадцать Апостолов - Сборка корпуса
Ну тогда скорее всего съемный парадный трап я не буду делать. Ограничимся боевыми ступеньками)))) Корабль то военный))))
Уважаемые кораблестроители) есть проблема. Закончил черновую обшивку, все зачистил, результатом доволен. Не могу начать прорезку портов. Что меня останавливает? Судя по фото готовых и окрашенных кораблей, вижу что порты находятся строго внутри белых (черных) полос, нижние и верхние грани проемов параллельны линиям окраски, расстояние от проемов портов до краев полос одинаковые. У меня же (делал по шаблону) порты в носу и в корме идут ступенями - что четко говорит об обратном, мои порты не впишутся в будущую картину окраски бортов. И еще я пока не очень понял эти полосы строго прямые и горизонтальные, или имеют прогиб вниз посередине? В общем семь раз отмерь как говорится... Посоветуйте как лучше разметить порты? Для сведения скажу: Отправные точки (маяки) у меня есть. Это верхняя и нижняя палубы - место прохождения которых я пока точно могу определить. Спасибо))) фото разметки выложу позже...))))
здравствуйте, с опозданием отвечу так: я делал по шаблонам, до носового изгиба, там шаблон не крепил как советует журнал. просто фиксировал вертикаль и постепенно отчерчивал каждую линию. вроде все сошлось с первого раза и без проблем. Может у вас что-то со шпангоутами?! Лично у меня были проблемы с тремя. они были просто не от этого корабля, пришлось убирать и стачивать, а кое-где и наращивать их по ширине. к сожалению фото пока нет.
10 янв 2014, 02:15
alxtagan
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Двенадцать Апостолов - Сборка корпуса
Спасибо всем за методическую помошь) Начал прорезку портов. При разметке пользовался шаблоном, чертежом, подручными материалами (линейки, планки обшивки) и воображением в комплекте с опытом в трех лет художественной школы (детство). В общем если сказать проще положился на свое эстетическое восприятие, поскольку опыта нет. Пока прорезал 7 штук. Получилось нечто подобное.
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Двенадцать Апостолов - Сборка корпуса
Спасибо. Резал бормашинкой, фреза 9 мм примерно, доводил ножом. Бормашинка китай, фреза - немец, а нож "олфа" японцы вроде, затупил два лезвия. Ну как затупил.... На другие работы еще пойдет, а вот для портов уже туповаты) Посмотрим как дальше пойдет.
Спасибо всем за методическую помошь) Начал прорезку портов. При разметке пользовался шаблоном, чертежом, подручными материалами (линейки, планки обшивки) и воображением в комплекте с опытом в трех лет художественной школы (детство). В общем если сказать проще положился на свое эстетическое восприятие, поскольку опыта нет. Пока прорезал 7 штук. Получилось нечто подобное.
Мне все таки кажется что что-то у вас не так в носовой части. я бы на вашем месте несколько раз все перепроверил во избежании непоправимых последствий и не вырезал бы пока первую половину портов корабля от носа до кормы. По пытаюсь найти фотоаппарат в ближайшее время и постараться помочь.
Добавлено спустя 1 час 6 минут 24 секунды:
alxtagan писал(а):
Спасибо всем за методическую помошь) Начал прорезку портов. При разметке пользовался шаблоном, чертежом, подручными материалами (линейки, планки обшивки) и воображением в комплекте с опытом в трех лет художественной школы (детство). В общем если сказать проще положился на свое эстетическое восприятие, поскольку опыта нет. Пока прорезал 7 штук. Получилось нечто подобное.

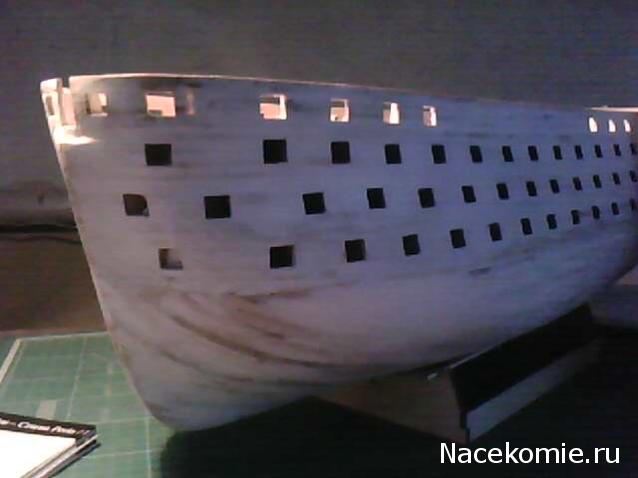

вот как-то так, извините за качество, ничего лучше не нашел.
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Двенадцать Апостолов - Сборка корпуса
Спасибо еще раз. У меня есть некоторая проблема с разметкой и связана она с тем, что планки обшивки уложены не по журналу, я там в одном месте их сильно задрал, потом вклеил несколько больше зауженых планок и в итоге потерял параллельность направления планок - относительно палуб. Отсюда визуальные нестыковки направления портов. Фотоаппарат конечно тоже растягивает изображение - ракурс не удачный. Теперь по существу))) первый порт мне самому как то не глянулся, исправить его еще можно. Остальные вроде нормально размечены. Но самое печальное это именно то, что прорезать порты придется мне, а вот правильно или нет вы сможете увидеть только по результату, к сожалению. Показать на месте к сожалению никто не сможет. Исходя из ваших фото я постараюсь свети передние порты в одну горизонтальную плоскость, еще бы фотографировать научиться бы))))
Спасибо еще раз. У меня есть некоторая проблема с разметкой и связана она с тем, что планки обшивки уложены не по журналу, я там в одном месте их сильно задрал, потом вклеил несколько больше зауженых планок и в итоге потерял параллельность направления планок - относительно палуб. Отсюда визуальные нестыковки направления портов. Фотоаппарат конечно тоже растягивает изображение - ракурс не удачный. Теперь по существу))) первый порт мне самому как то не глянулся, исправить его еще можно. Остальные вроде нормально размечены. Но самое печальное это именно то, что прорезать порты придется мне, а вот правильно или нет вы сможете увидеть только по результату, к сожалению. Показать на месте к сожалению никто не сможет. Исходя из ваших фото я постараюсь свети передние порты в одну горизонтальную плоскость, еще бы фотографировать научиться бы))))
у Вас впереди два верхних порта по одному борту (соответственно и на другом) однозначно нужно опускать вниз, третий более менее, а дальше вроде все в норме. Соответственно под передними также регулируйте расстояние как дальше по борту, тогда должно получиться. Удачи в постройке))) Надеюсь всё получится)
