Двенадцать Апостолов - Фрагмент орудийной палубы (№№121-150)

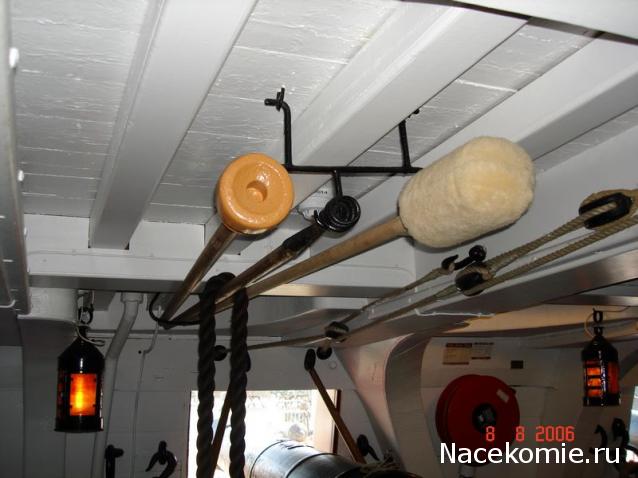

Вот хороший ракурс тали крышки порта. Весь механизм виден, как тянут крышку за две верёвочки.

ИМХО, блок и крюк (гак) здесь лишние. Достаточно навязать кольцо (шкендель?) на конец тали и продеть в него верёвку тянущую крышку за оба захвата.

Однако везде представляются проводки талей пушечных портов при помощи блоков и гаков. И 12 А не исключение.
Мне не совсем все-таки понятно - крышки портов опердека были двойными или из одной половинки? В данном случае, журнал ДеА предлагает порты из 1 нижней части.

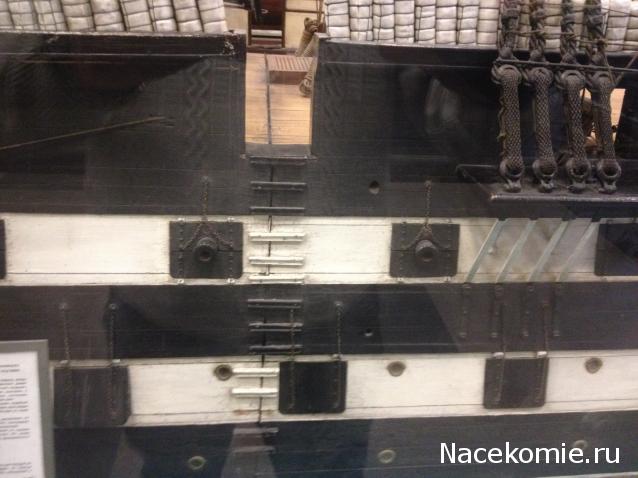

А в оригинальных моделях 19 века (например из коллекции ВМ музея в СПб) они состоят из 2-х частей! Где-то после 1855 года двойные крышки портов закрывались преимущественно при помощи цепей (см. ниже фото модели винтового линкора Ретвизан).
Попробовал сваять свою версию крышки
(2-е фото ниже). Проводку талей планирую провести по чертежам у Гребенщиковой. А вот по нижней крышке, все-таки есть сомнение, что они закрывались при помощи цепей, т.к. верхние крышки на канатах и почему тогда на нижней крышке должны быть обязательно цепи. Или я что-то не догоняю, а, коллеги? есть еще какие версии?

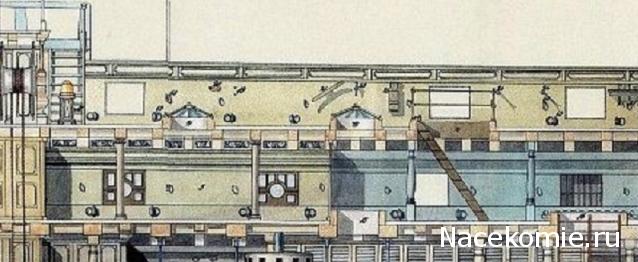

По чертежу на гон-деке и мидель-деке крышки одностворчатые с "глазком" и "форточкой"

По тому же чертежу на опер-деке крышки двустворчатые, в корме съёмные стеклянные рамы

Почему пошла эта мода на двустворчатые крышки, понятия не имею. ИМХО - что бы на узких верхних палубах при закрытых крышках, пушки не задвигать вовнутрь (экономия жизненного пространства)
Верхняя половинка на тали по старому проверенному принципу. Нижняя половинка на цепочках. Цепи - потому что крышка не опускалась, а отбрасывалась (верёвки бы порвались) ИМХО - не придумали как её на тали поднимать, что бы не громоздко и не мешалось.
Задайте вопрос Константину Фомину, он этот вопрос хорошо прорабатывал. Заодно ваш разговор прочтут все, я просто пока слишком далеко от этого этапа строительства.

Михаил, отлично!
Полностью согласен. На мой взгляд, все логично и аргументировано Вами изложено.
Ну а данную тему, возможно, в процессе еще продолжим, наверняка у народа еще будет масса вопросов!
Спасибо и успехов!

Заметил у себя ошибку, надо читать " на гон-деке". Исправил

Ну да, двустворчатые крышки у 12А были только на опер-деке, с которыми и возникла заморочка

смутное подозрение, что что то не так:-(

Возможно полоски шпона толщиной 0,6 мм, уложенные поверх бимсов спасут ситуацию....
На крайних бимсах палубный настил вроде лежит плотно...

вообщем разбирать и переклеивать:-(

кстати, а ведь палуба то и должна быть с прогибью, с небольшим подъемом к носу.....

Это косяк ДеА.
2-й шпангоут, скорее всего, также придется подгонять по размерам - это будет видно в процессе наклейки внейшней обшивки.

кстати да 2 или 3 шпангоут явно что то не так.......
модель просто на другой квартире....
но насчет прогиби палубы так ИМХО и должно быть судя по подставке и ее дыркам.

А чего не так?
Загибаем пальцы на правой руке, выпрямляем указательный палец на правой руке. И этим пальцем прижимаем палубную доску к бимсу №3.
Должна образоваться красивая прогибь с подъёмом к носу.

ну у меня опыта гораздо меньше чем у Вас.
т.е. склеил я правильно?

На этом этапе сложно накосячить.
Прижмите рейку к бимсам и сравните с чертежом разреза.
Сразу всё станет видно
Я красные линии провёл на чертеже. Виден и подъём и прогибь.

а что кроме меня больше сечение никто не собирает?
интересно же глянуть что и у других

Viktor167 собирает, Вованчег собирает. Полистайте ветку, народ работы выкладывает.
Я собираю, но не стандартно. Делаю четыре палубы. Пока кроме пушек не выкладывал, процесс идёт медленно и печально.
Может завтра выложу

да я так и подумал, просто Бог мозги дал мне, а с руками как то не очень у него получилось, лучше лишний раз переспросить.
Да и потом комплекты корпуса покупать не хочется, а то шпангоуты пришлось еще пару брать из сечения Виктори:-)

Дык, в сечении "Виктори" совсем другие шпангоуты (из середины корабля), совсем другой масштаб, да и корабль другой.
Это как можно их на этот фрагмент поставить?
Или я чего то не понял? Дополнительные шпангоуты из сечения "Виктори", взяты для сечения "Виктори"?

первый комплект слегка поломался..........
взял еще два комплекта номеров 121-123.
склеил один--тепловое расширение получилось....
я ж фотки выкладывал
другой скелет стоит пока.
подумал и еще взял два комплекта 121-123 на всякий случай, скоро снова буду пытаться клеить
