Двенадцать Апостолов - Сборка корпуса

Вы попробуйте это описать на официальном сайте!!!

Загрызут, гады?

Добавлено спустя 3 минуты 59 секунд:
Итальянцы, вроде... Как мебель делать, двери в том числе, знать, вроде как, должны. Но предложить ТАКОЕ... Блин, чего-то мудрить точно нужно. ЭТО - не двери... В принципе, есть Дремель. И к нему можно купить фрезерный стол!

А вы не торопитесь со сборкой,журнал всегда дает делать как не выгодно, смотрите чертежи и думайте логически как бы вы сделали если бы сами делали.

Это понятно))) Вопрос в следующем: Поскольку я не очень знаком с чертежами вообще и в частности тоже, там только двери? Окон нет? Стены просто декорированы?

И к нему можно купить фрезерный стол![/quote]
Фрезер конечно хорошо,но можно и без фрезера,
простым набором планок.

Окон нет, только двери

Фрезер конечно хорошо,но можно и без фрезера,
простым набором планок. [/quote]

Оно понятно, что можно и планками обойтись. Но если планки на фрезере еще прогнать,.. вообще чума будет. Фрезы, интересно, такие мелкие есть?

Добавлено спустя 3 минуты 39 секунд:
Хотя да, сейчас присмотрелся к чертежу - можно и просто планками обойтись. У центральной части, единственно, уголки срезать - и очень неплохо получится. Всяко лучше, чем ДА предлагает.

Чертеж очень в тему))) Вот спасибо знающим людям)))) теперь предельно ясно как все сделать и без "Петель" с "ручками". спасибо. теперь бы еще с цветом дверей, и особенно переборок определиться. Переборки просто для отличия светлее изображены? или они окрашены в серый (извините) цвет? Можно например стены отделать шпоном бука, а двери - сапеле? Хотя двери и по форме отличаются.

Нужно пробники делать,это намного облегчает задачи,
и когда много мелких,одинаковых деталей,
приспособа типа стусла или кондуктора, тоже не помешает.

Вообще уж больно мелкие детали для стусла

В проемах между панелями на переборке стоят многочисленные пилястры (плоские колонны). На каждой из них было штук по пять продольных канавок, а ширина такой пилястры в масштабе 1х100 всего 1 мм. Так что все подробности сделать не удастся. Что касается цвета переборок, то на чертеже цвета условные. В какой цвет их красили, мне неведомо. Поэтому у себя буду делать из груши

Добавлено спустя 12 минут 18 секунд:
Как это сделал Лев Ильич Алешин

На внутреннюю обшивку бортов и изготовление этих дверей тоже использую грушу. Благородный натуральный цвет розовой груши...

Я делал из планок липы 0.6х5 (резал в саломку),2х2, 1х1, 1.5х1.5, и бука 0.5х3 на двери положил морилку ДУБ (С2Н5OH) а на остальное орех (H2O).
Вечером доползу до дому выложу ФОТЫ чего получилося

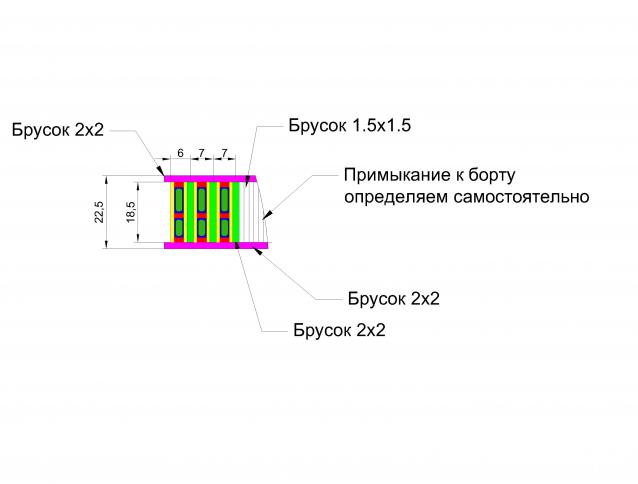

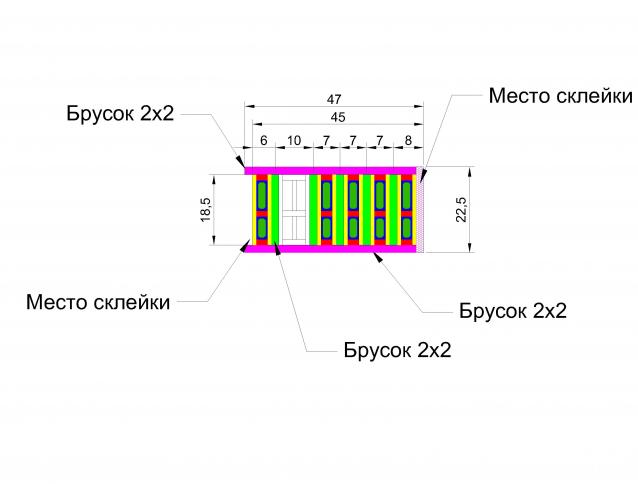

Примерная прикидка может кому и поможет у кого нет фрезера я свои собирал так

Спасибо за раскладку ,а то думал сегодня рассчитывать рейки по масштабу и завтра ехать покупать .

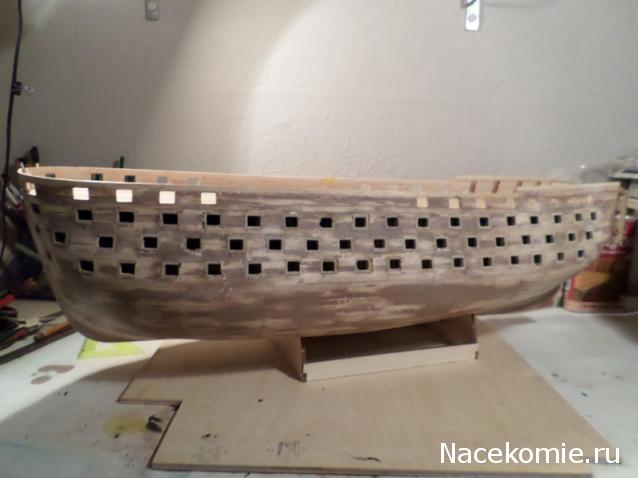

наконец то! закончил черновую. Осталось небольшие огрехи (недоделки) устранить и зачистить. А потом до прихода штевней будет время заняться прорезкой портов. так что мое, возникшее ввиду летнего отпуска, отставание от "графика" теперь весьма кстати. Опубликовываю ФОТО. Прошу указать на недостатки. Спасибо))))

Добавлено спустя 26 минут 58 секунд:

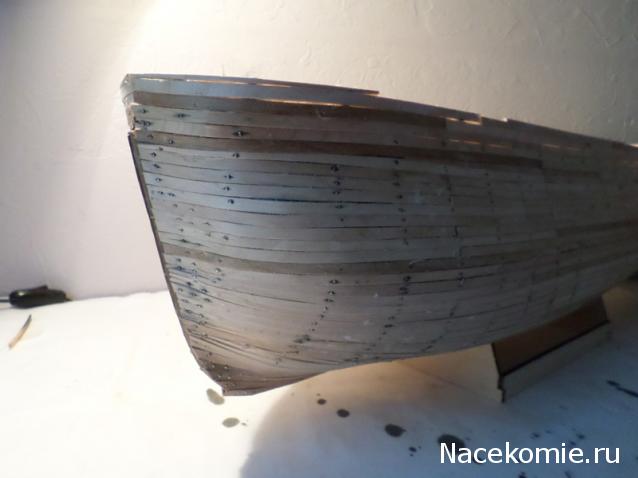

Вообще конечно, (честно сказать) я разместил самые удачные ракурсы. Основные вопросы по корме. Надо будет сделать покрупнее, и еще Носовая часть киля - вызывает сомнения. Позже сделаю фото.

Здравствуйте, у ДеА "косяк" в носу корабля, из-за этого неправильно получается форма носового фальшборта.

Это не беда. Нарасти рейкой, потом сточишь. Я так сделал с запасом по всему борту.

Спасибо за замечание. Очень кстати. Это не косяк издателя, это я так уложил планки обшивки. Когда начал обшивать борт изначально планки в носовой части как бэ задрал. Потом чтобы выйти на указанные издателем раскладки начал зауживать рейки чуть чаще, в итоге в носовой части получился такой провал. Теперь мне надо нарастить еще один ряд в носу, и в принципе все будет нормально. Спасибо что вовремя поправили.
Это будет заметно на фото. Там даже порты вроде как вверх убежали. Но мне сдается что это не порты вверх ушли, а борт клюёт вниз))

Я бы не торопился сейчас исправлять,
после одного рядя бархоута,будет гораздо проще исправить,
померил от бархоута,и все лишнее удалил.

Поздровляю всех с наступившим Новым 2014 Годом.
А теперь вопрос : какую древесину выбрать для настила палубы груша, танганика или анегри?
