Сейчас еще раз промерил по чертежам из книги Гребенщиковой Г.А. - получается, что окончательный внутренний размер порта на квартер-деке, к примеру, составляет в масштабе ровно 9х7,5. Это уже с окантовкой. То есть по идее нужно "нарастить" по 1,5 мм сверхуи снизу и 1 мм с обоих боков (ДА дает 12х9,5).
16 дек 2013, 14:43
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Двенадцать Апостолов - Сборка корпуса

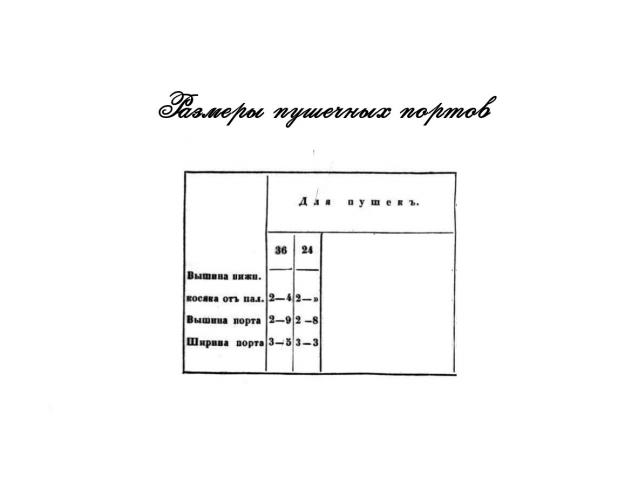

Размеры пушечных портов для закрытых деков (Ильин). Из таблицы не наши калибры я убрал
Константин Владимирович, спасибо! То есть, в итоге получается:
Опер-дек: 36-футовые пушки, размер порта с окантовкой - 10 х 9; Мидель-дек: 36-футовые пушки, размер порта с окантовкой - 10 х 9; Гон-дек: 36-футовые пушки, размер порта с окантовкой - 10 х 9 + 68-футовые пушки, размер порта с окантовкой - 10 х 9; Квартер-дек: 24-футовые пушки, размер порта с окантовкой - 10 х 8,5;
Все верно? Запутался несколько...
16 дек 2013, 19:15
konstantinfom
Зарегистрирован: 23 мар 2013, 20:56 Сообщения: 2441 Откуда: Санкт-Петербург
Re: Двенадцать Апостолов - Сборка корпуса
Исходя из таблицы Ильина, порты мидель-дека и опер-дека имели размеры в свету 10,4х8,4 мм. Порты для бомбических пушек гон-дека на 1 дюйм выше (для нас почти незначительно). Для портов квартер-дека разброс размеров у Ильина довольно значительный (по вышине порта до одного миллиметра). Все-таки для сотого масштаба,наверно, лучше брать осредненные размеры с чертежа, которые я приводил раньше
Так и делаю, т.е. придерживаюсь этих размеров. Только меня интересует в каком виде ДА преподнесёт нам крышки портов? С размерами вообще чехарда. Просто я сколько не пытался так и не смог подогнать чертёж к масштабу, даже установил Компас, но им надо ещё научится пользоваться. Подогнал им теоретический чертёж по длине 64 см, но всё остальное уплывает.
16 дек 2013, 21:14
wande
Зарегистрирован: 23 июл 2013, 18:26 Сообщения: 52
Re: Двенадцать Апостолов - Сборка корпуса
Константин Владимирович, спасибо еще раз. Конечно, значительные отличия от того, как эти размеры трактуются ДА. Может быть, нам все же предложат окантовку?...
Добавлено спустя 2 минуты 43 секунды: Да, с крышками вопрос, конечно, тоже встанет. С другой стороны, они ж из дерева будут. Подточим! Впервой, что ли?
Да, с крышками вопрос, конечно, тоже встанет. С другой стороны, они ж из дерева будут. Подточим! Впервой, что ли?
Кто его знает из чего они будут!!!?
16 дек 2013, 21:57
alxtagan
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Двенадцать Апостолов - Сборка корпуса
konstantinfom писал(а):
Исходя из таблицы Ильина, порты мидель-дека и опер-дека имели размеры в свету 10,4х8,4 мм. Порты для бомбических пушек гон-дека на 1 дюйм выше (для нас почти незначительно). Для портов квартер-дека разброс размеров у Ильина довольно значительный (по вышине порта до одного миллиметра). Все-таки для сотого масштаба,наверно, лучше брать осредненные размеры с чертежа, которые я приводил раньше
Размеры в свету - это мне понятно, порты тоже))) Мидель, квартер, гондек - ну как то отдаленно ясно, но скорее туманно. Расшифруйте, я пойму. Деки - это палубы. какая - где? Спасибо)))
Размеры в свету - это мне понятно, порты тоже))) Мидель, квартер, гондек - ну как то отдаленно ясно, но скорее туманно. Расшифруйте, я пойму. Деки - это палубы. какая - где? Спасибо)))
Самая нижняя трюмная палуба - орлопдек. Главная артиллерийская палуба - гондек. На ней располагались самые тяжелые пушки. Отсутствовала на легких кораблях, имевших артиллерию только на верхней открытой палубе. Выше гондека шел мидельдек(средняя артиллерийская палуба). На многодечных кораблях был еще опердек. Квартердек(четвертьпалуба) возвышена над верхней палубой в корме. Были еще бак(полубак), шканцы, ют(полуют и т.д. Можно любой термин набрать в каком нибудь гуглотындаксе и получить вполне приемлемые варианты ответов. Банальный совет - пользуйтесь поиском, найдете много интересного.
Да, с крышками вопрос, конечно, тоже встанет. С другой стороны, они ж из дерева будут. Подточим! Впервой, что ли?
Кто его знает из чего они будут!!!?
Как раз сегодня вышел №97 "Виктори", в нём планки для изготовления портов. Рейки 10х2 мм, берёзовые. И травло для петель крышек. Петли разумеется без петель (каламбур) просто накладки на крышки. Издатель один, корабли похожие. Вряд ли будет издателем изобретён велосипед и он предложит делать, что то более сложное.

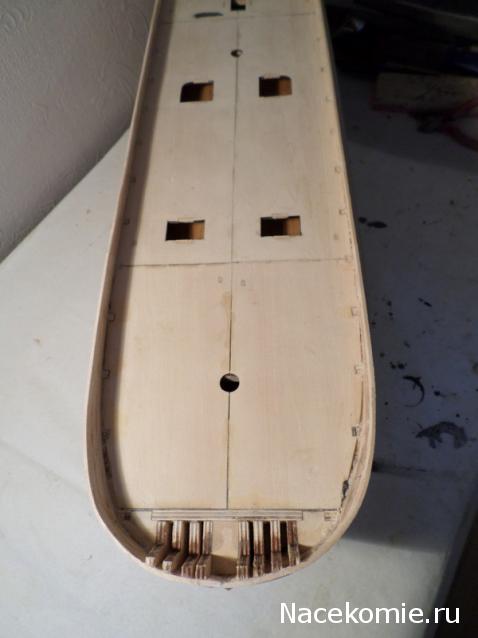

Заморозил, свой проект, жду штевни, потом чистовая, да и накосячил с одним бортом , при резке портов(

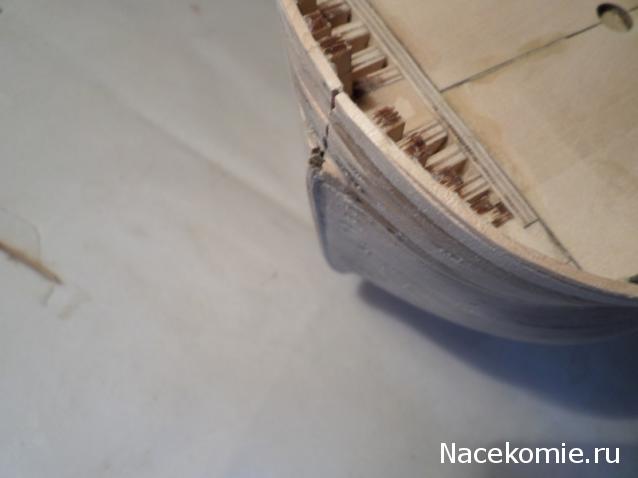

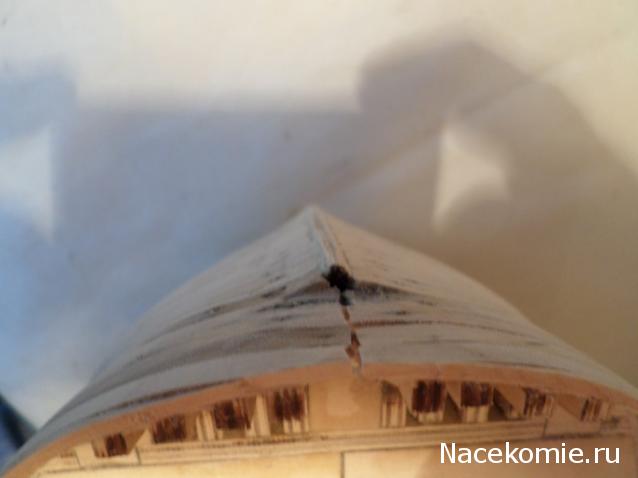

А, фото косяков, чтоб другим не ошибиться
Да,фото в студию,обсудим проблему, и другим в помощь,через пару месяцев тоже собирать буду.
17 дек 2013, 23:05
alxtagan
Зарегистрирован: 17 сен 2013, 11:39 Сообщения: 1308
Re: Двенадцать Апостолов - Сборка корпуса
HSM писал(а):
alxtagan писал(а):
Размеры в свету - это мне понятно, порты тоже))) Мидель, квартер, гондек - ну как то отдаленно ясно, но скорее туманно. Расшифруйте, я пойму. Деки - это палубы. какая - где? Спасибо)))
Самая нижняя трюмная палуба - орлопдек. Главная артиллерийская палуба - гондек. На ней располагались самые тяжелые пушки. Отсутствовала на легких кораблях, имевших артиллерию только на верхней открытой палубе. Выше гондека шел мидельдек(средняя артиллерийская палуба). На многодечных кораблях был еще опердек. Квартердек(четвертьпалуба) возвышена над верхней палубой в корме. Были еще бак(полубак), шканцы, ют(полуют и т.д. Можно любой термин набрать в каком нибудь гуглотындаксе и получить вполне приемлемые варианты ответов. Банальный совет - пользуйтесь поиском, найдете много интересного.
Спасибо ))) с гуглотындаксом знаком, но вы объяснили понятней помоему)
Отмалкуй усе кроме детали А в верхней части (поставлялась с первым выпуском). она то и дает "Утиный нос". а на счет киля во время работы над черновой обшивкой он только машется и высока вероятность что ты его не один раз свернеш , а уже после того как сделаеш черновую обшивку и вырежеш орудийные порты и установиш.
