ВОРОБЕЙ!!!
Прошу прощения, но можно выложить для новичков фото стапеля без ЧЖ на ней.., чтобы можно было понять, что нужно и в какой последовательности собирать ( в составе стапеля и его размеры). ЗАПАТЕНТУЕМ!!!
Спасибо.

А сколько сейчас стоит ?[/quote]
цену не посмотрел, издали видел их. на выходных вроде собираюсь туда поехать, так что посмотрю скок сейчас стоит.[/quote]


Стоит 999р

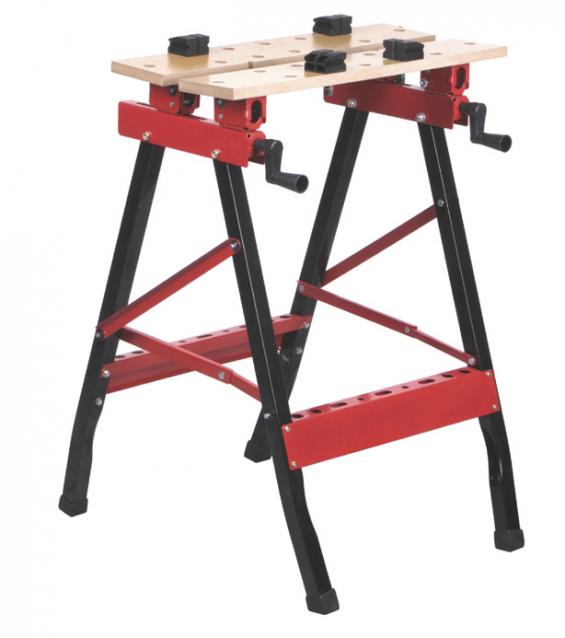

Планирую построить первый корабль, прочитал форум, но к сожалению ответа не нашел...готовлю инструменты. Что лучше приобрести Стапель или верстак?... нашел верстаки по 1000-2000 складные.

Подсмотреть-то подсмотрели, но тогда и продолжать надо, а то народ сейчас "наклеит"
В шпангоуте закрепляем Временно бимс и размечаем середину

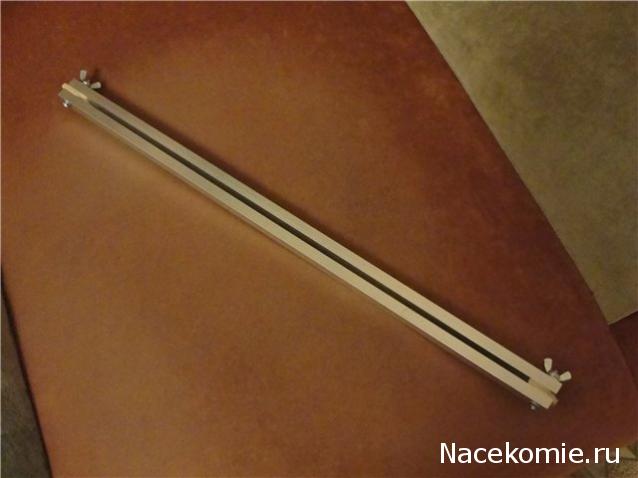

Нужно изготовить такую деталь-два квадратных профиля сечением 10х10мм, соединенных между собой как на фото.

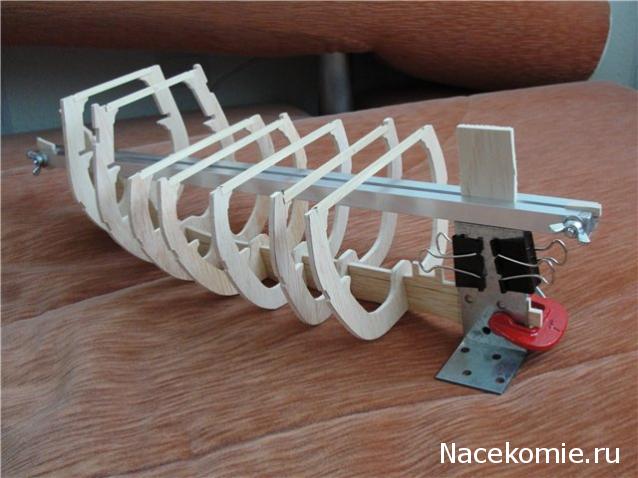

Получаем вот такую конструкцию

Ссылка на этот принцип сборки давалась мной неоднократно http://www.ship.deagostini.ru/forum/vie ... f=31&t=304 и я говорил, что прочтите хотя бы первые 10 страниц.
И учтите, что Андрей08-опытный мастер! и он может позволить себе такие "хитрости".
На базе его процесса и мастер класса Гарварда http://modelshipworld.com/phpBB2/viewtopic.php?t=8350&postdays=0&postorder=asc&&start=0 я и построил свой стапель.
Главное при приклейке шпангоутов к килю понимать, что и зачем вы делаете



Добавлено спустя 34 минуты 49 секунд:

Блин, на яндексе сделал страничку, где описал весь процесс. что то у них вчера сбойнуло и остались какие то обрывки((((
А еще говорят, что рукописи не горят

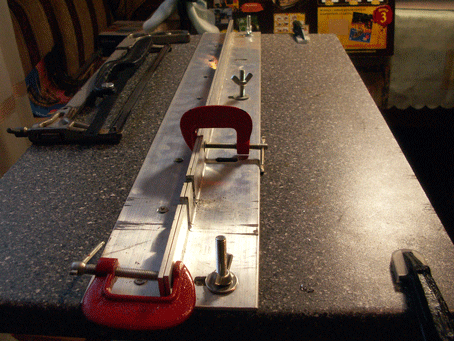

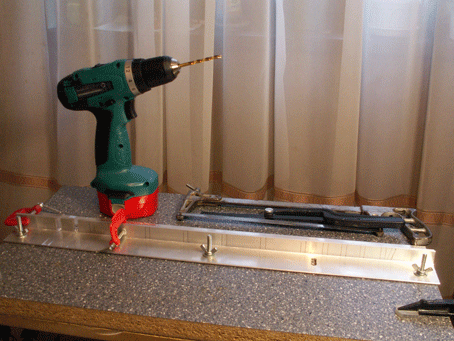

Основание стапеля я сделал из отрезка столешницы 600х350х30, на которой установлены килевые направляющие из Г-образного аллюм.профиля 25х40мм. Стапель при помощи струбцин закреплен на домашнем верстаке

На килевых направляющих сделана разметка пазов под шпангоуты, которые были выпилены ножовкой по металлу.



Остальное уже описывалось.

Может кому нибудь пригодится.

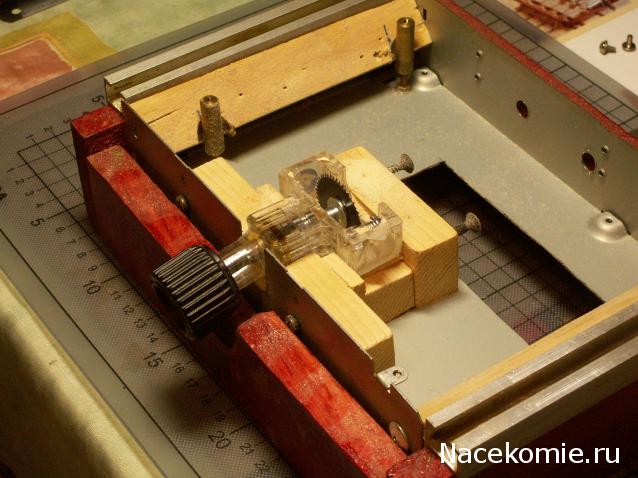

Часто бывает надо что то отпилить или напилить для черновой линеек...использовав вот такую насадку от Дремеля + коробку от DVD + поиск + "моск" соорудил вот такую циркулярку




Получилось так, что сначала я купил Дремель (полный фарш с насадками), а через пол года начал собирать "Батисту".

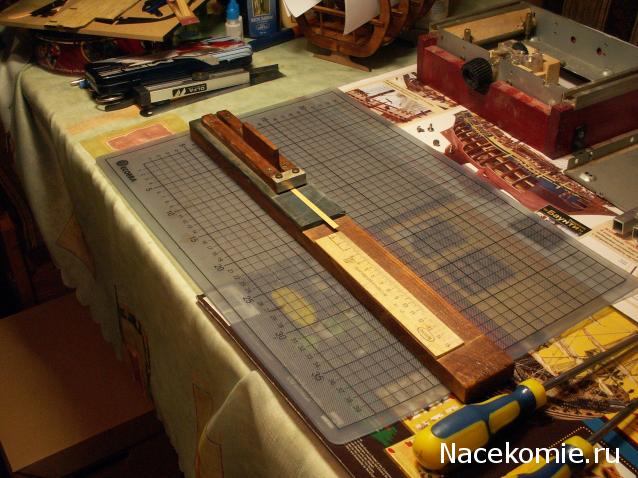

Еще одна штуковина, которая оказалась незаменима для резки планок палубного настила. Принципиален одинаковый размер и прямой угол торцов. Материал- линейки, кусочек уголка+два шурупа.

И еще одна приспособа для выравнивания\шлифовки\нанесения колера на боковины палубных реек. Шкурник самодельный. Материал-линейки +два винта с барашками.


PS.Места сбора крупногабаритного мусора- Эльдорадо для моделиста!

Инструменты, помимо ножей, циркулей и т.д.:
Минишлифовалка ватт на 20-обшивку точить (делается из вентилятора)
Сверлилка- лучше бормашинка, ей можно и отрезать и отшлифовать, но можно и сделать из двигателя от минифена и цанг
Третья рука на ней блоки, юферсы и т.д. увязывать
Стапель- лучше сделать из уголков, так как в покупной ЧЖ проблемно вставить.

к вопросу о выборе клея, попробовал клей ПВА http://www.sdvor.com/catalog/image/3738.jpg мебельный, при высыхании становится прозрачным, при (нормальном усилии ) не расклеивается пробовал на него собрать подставку под фигурку и флаг шток с более сильном усилии боюсь сломать , пробовал размочить водой не получается ( при полном высыхании) время схватывания мин 10-15, полное высыхание при влажности 65% - 24 часа. Думаю собирать на него

надо будет завтра по экспериментировать с мдф а то одни говорят лопается другие не лопается

Добавлено спустя 3 минуты 25 секунд:

а как на него краска ложиться будет ? может получиться там она впитается там ляжет на клей и получится неизвестно что модель потом только маслянной краской покрасить останется

про покраску не ясно пока что, ждем предложения издателя, я красить пока не пробовал да и не закупался пока что, ) во всяком случае даже издатель рекомендует клей пва, надеюсь что хоть этот ход продуман с их стороны в сборке Pathwork(a).

Это все конечно очень интересно, как собрать стапель самому, но всетаки можно ответить на вопрос делитанта? Что лучше приобрести Стапель или верстак и сможет ли верстак складной, заменить стапель? Возможно новичку лучше приобрести и верстак, и стапель...Вопрос этот появился, учитывая, что на верстаке существуют тиски, которые вроде как можно использовать вместо стапеля... нашел верстаки по 1000-2000 складные.

Издатель рекомендует столярный клей.

Шпангоуты входят в килевую рейку так, что зажать ее в тисках по всей длине не возможно. В этом особенность ЧЖ.

Если говорить о стапеле, то он должен быть из Г-образного профиля, что бы сделать в нем пропилы под шпангоуты.

Информация вся есть, читайте, зачем нужен стапель, так же есть информация, как обойтись "малой кровью" и сделать "облегченный" вариант. Стандартные стапели ЧЖ не подойдут, об этом то же написано.

Добавлено спустя 13 минут 33 секунды:
Окончательный вариант стапеля, доработанного под "Черную Жемчужину"
за основу взят стапель от сюда http://modelshipworld.com/phpBB2/viewto ... c&&start=0

Установка и удерживание форштевня в 90 град.
Эти же детали пойдут и на ахтерштевень.

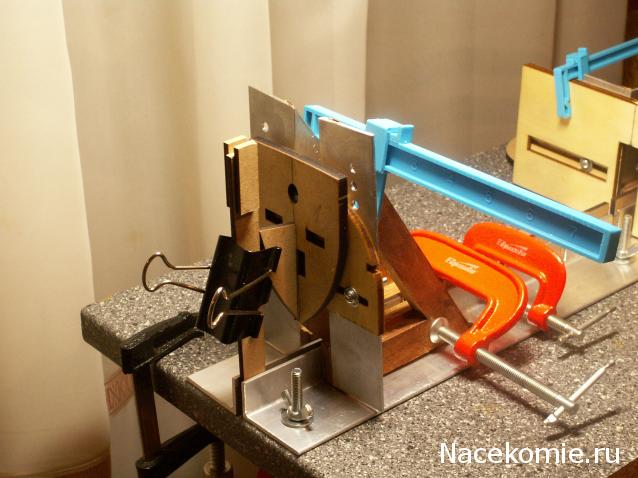

Установка Первого шпангоута

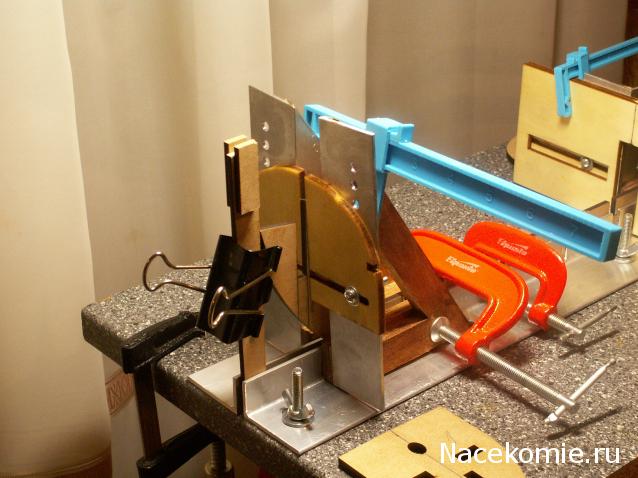

Модуль установки шпангоутов

Общий вид.
Использованы часть материалов из стандартного стапеля от "Верфи на столе.
Сканы этих деталей выкладывались ранее.
По стапелю-ВСЕ!
Удачи!

Столярный столярному рознь! Во времена моего детства был костный столярный клей, делали его из костей всякой мясной живности (коровки, свинушки, бычки), его на газу в воде разводить надо было. Вонища была специфическая! Но клеил он намертво! Сейчас и ПВА столярный, и тайтбонд И куча еще всяких производных!

[quote="Berkut" костный столярный клей[/quote]

да где ж его сейчас найдешь? Все разновидности ПВА попадаются.в
На моделях в ЦВВМ использовался именно костный клей, стоят до сих пор, некоторым по 200 лет.

да где ж его сейчас найдешь? Все разновидности ПВА попадаются.в
На моделях в ЦВВМ использовался именно костный клей, стоят до сих пор, некоторым по 200 лет.[/quote]
Мы на него во Дворце Пионеров на Воробьевых Горах (тогда ленинские горы) клеили самолетики и кораблики, которые моделировали. И дед у меня мебель всю клеил на него. На даче до сих пор целая стоит! А клея того немного осталось в банке, на половину Жемчужины наверное хватит.

Дружище, не заморачивайся. Это все прошлое. Когда мне на военно-полевой хирургии вещали, что вот зто клей будущего, я не знал, что буду модели им клеить.

да где ж его сейчас найдешь? Все разновидности ПВА попадаются.в
На моделях в ЦВВМ использовался именно костный клей, стоят до сих пор, некоторым по 200 лет.[/quote]

В принципе найти не большая проблема http://shipmodeling.ru/shop/category/16 ... duct/33233 или вот http://shipmodeling.ru/shop/category/16 ... oduct/3580. Правда не знаю, насколько оправдано применение этого в современных условиях, думаю модель собранная на ПВА простоит не меньше. Единственная проблема проверить это трудновато.

Господа Разбойнички,а может не стоит рисковать с этим костным клеем,ведь многие из нас Новички в этом деле,а если какой зехер получится,я думаю очень трудно будет исправить,Всем Прювед

Пираты на сегодня это наверно лучшее предложение по клеюhttp://www.shuruping.ru/glue/categor/954/vendor/39

На днях купил гравер FIT DG-135AL (вроде канадского производства) за 1500 руб. Не пойму чем гравер от бор машины отличается и, что лучше? Кто подскажет?

Полистал просторы инета, понял, что это одно и то же:)
