Корабль адмирала Нельсона "ВИКТОРИ" - Обшивка корпуса

В этой теме обсуждаем технологию обшивки каркаса парусника "Виктори" и все вопросы связанные с ней.

Внимание! Строго следим за соблюдением правил общения и соответствия сообщений теме!

Прежде чем задать свой вопрос воспользуйтесь поиском по Форуму: очень возможно, что Ваш вопрос уже благополучно решен на страницах Форума. Не перегружайте лишними фразами свои сообщения, иначе никто не сможет найти ВАЖНОГО. Здесь люди не сидят сутками, а общаются по ДЕЛУ.

ок спасибо.
Чет я этот момент в журнале прощелкал.

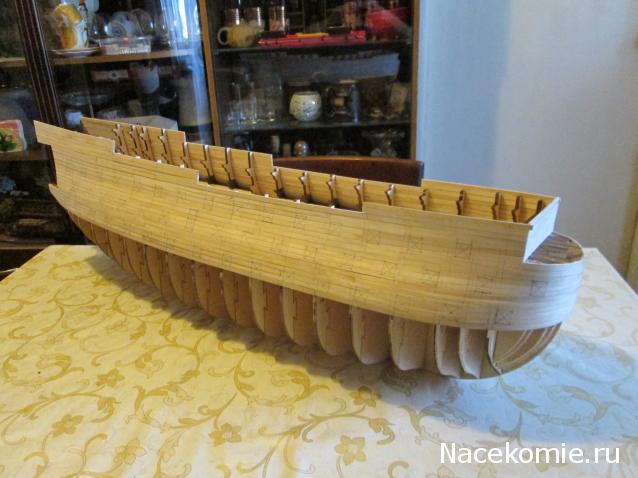

Что то такое получается. Самому ошибки не заметно, найдите пожалуйста ошибки. Потры опердека размечал не по журнальной версии. Откладывал расстояние от книц шпангоутов 4 мм на бимсы и обшивку. Пока не прорезаю, жду мнения профессионалов.

Это правильно, мне пришлось смещать порты опердека на 1,5 мм вверх.

на три миллиметра в журнале ошиблись.

Скажите пожалуйста, в номере 63 п. 2 фал-клампы это такие П образные штучки под номером 333?

Подскажите как наметить и где должна проходить граница между верхней и нижней обшивкой??? Я так понимаю что по ватерлинии если нет то как???

Добавлено спустя 51 секунду:
я про вторую обшивку шпоном...

Всем доброго времени суток , подопните в правильном направлении , сначало сделать кормовой балкое а потом под него подгонять чистовую обшивку, или наоборот сначало обшивку потом балкон

в принцыпе без разницы как больше нравится. Я делал сначала балкон потом обшивку как советутет журнал.
Все зазор там закрывается планкой если я правильно Вас понял.

Имелась в виду второй слой обшивки из планок 0,5 мм

У вас двойная обшивка ?

Да, буду делать двойную

Ну тогда сначало балкон а под него уже подгоняйте

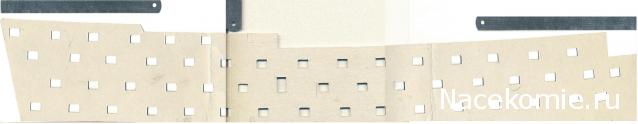

Спасибо за совет, еще такой вопрос Имеется вот такой шаблон можноли его подогнать под нашу Виктори

http://www.xf-model.com/giftimg/2012/08 ... 392147.jpg - во какая приблуда оказывается существует!

Разметка портов для каждого корабля индивидуальная. Если это "Виктори" М1/84 то ДА. Возьмите лучше чертежи "Виктори" распечатайте в нашем масштабе и по ним делайте разметку портов.


Добавлено спустя 5 минут 58 секунд:


Добавлено спустя 10 минут 15 секунд:
Имейте в виду, что первые два чертежа продольного разреза не имеют середины. Посчитайте количество портов, что бы знать на верняка, какого "куска" чертежа не хватает

Добавлено спустя 3 минуты 18 секунд:
Запульну ещё и этот чертёж, что бы на верняка....

Господа! Неужели разметка портов не предусмотрена издателем? Я чего-то сомневаюсь. Или вы гоните вперёд?

Вова привет. Порты по выходу журналов уже давно прорезаны на "Виктори" в РФ (да и на Украине уже порты квартердека должны выйти). Если порты основных орудийных палуб, ещё где то как то (+- 2 мм по линии нос/корма) смотрятся нормально, то порты квартердека у издателя гуляют далеко от оригинала. С высотой прорезки портов издатель то же намудрил. Кто резал порты по журналу, сейчас сталкивается с проблемами не состыковки портов с палубами.

Добавлено спустя 2 минуты 2 секунды:
Но это как бы легко устраняется, подкладывая под кницы дополнительные рейки.

А вот тут уже можно было бы предусмотреть расположение портов во время черновой обшивки. И изготовить их в виде рамок. Нечто подобное применю в "12 апостолах".

Дык, такая технология и предусмотрена. Прорезаются порты и вклеиваются рамки. Проблема в другом...

На квартердеке некоторые порты проходят через шпангоуты модели, если их делать по оригиналу. Я с этой проблемой справлялся так.

Круто ты поступил со шпангоутами. А что, если немного сместить порт от шпангоута, чтобы его не резать. Разницу в 2 мм никто не заметит, тем более, что тот, кто будет смотреть твою модель не будет измерять расстояние между портами рулеткой или штангенциркулем.
