В этой теме обсуждаем технологию обшивки каркаса парусника "Виктори" и все вопросы связанные с ней.

Внимание! Строго следим за соблюдением правил общения и соответствия сообщений теме!

Прежде чем задать свой вопрос воспользуйтесь поиском по Форуму: очень возможно, что Ваш вопрос уже благополучно решен на страницах Форума. Не перегружайте лишними фразами свои сообщения, иначе никто не сможет найти ВАЖНОГО. Здесь люди не сидят сутками, а общаются по ДЕЛУ.

Номер наждачки не знаю, она ну очень шершавая, пол миллиметра, не меньше. Ей проходишь, что бы сровнять рейки в один уровень. Я купил два листа, видимо зря, она совсем не вытирается и не забивается. Постучал шкурник об стол, все опилки ссыпались. После черновой обработки уже можно и мелкую брать. Если собираешься делать вторую обшивку то шлифовать корпус ни к чему, достаточно соткой пройтись после чернового выравнивания.

спасибо коллеги пойду искать в магаз шкурку.
Обшивка одинарная под покраску, дно медь.

Добрый день коллеги! Нужны размеры от носа корабля до центра отвестий под мачты. Может кто помочь ? Заранее благодарен.

Вам в саженях или шагах . Нос корабля, понятие растяжимое (от конца бушприта, от начала носовой фигуры, от форштевня и т.д.)

От 11 шпаногоута в сторону палубы .

Ребят, а как вы заделывали отверстия из под гвоздей? Пробовал зубочистками затыкать, но это больно гемморойно.

Вообще-то моделизм (если серъезно этим заниматься) это СПЛОШНОЙ геморрой

У меня 39мм, но надо учесть, что (блин все время забываю какая как называется) первая мачта 90* к ватерлинии, вторая плюс 2* к заду и третья плюс 3*. Хотя точнее посмотрите в ветке по сборке у Petrovich - a, по моему именно там это обсуждалось.

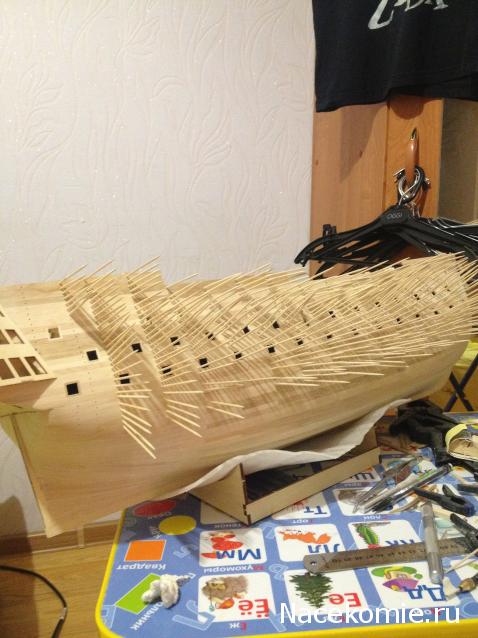

Раз тишина, займусь зубочистками...

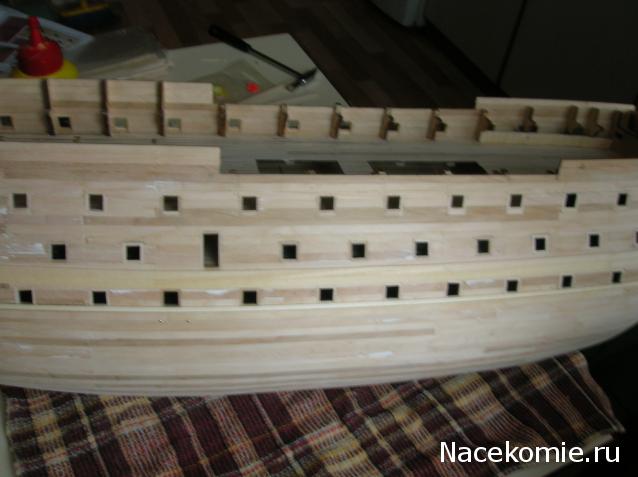

Какой у вас красивый йожик. Тьфу - корпус. У меня так не получилось - потом сверху вторую шпоном делал...

Красота!

Все приглядываюсь к расположению последнего порта опердека, и похоже вы наступили на те же грабли, что и я - порты на 1 мм ниже, чем надо.

Может быть. А на что это влияет?

Ну если сделать порты ниже, то в результате пушки(те что в сборе) не станут так как нужно...

Так как планирую под покраску, просто перерезал порты, а вот если дерево - тогда надо думать как понизить палубу.

Я вот смотрю и никак не пойму, вроде бы у многих есть и Ноеловские чертежи и анатомия имеется (у кого какая правда), у меня то только та ужасная в электронном виде которая, но почему-то никто ни слова не говорит про шкив-гаки, а ведь они там имеются по два с каждого борта. То ли те кто двойную обшивку делает будут потом корпус дырявить и врезать их, то ли просто решили пропустить этот ДеАвский косяк..... или может все про них забыли и забили на это дело .
Я не говорю про тех, кто делает прям строго по журналу, там про них вообще ни слова не будет.

Валерий, ты про врезанные в корпус блоки говоришь? Я уже сделал заготовки под них, но не расчитал, что борт будет толще на миллиметр, придётся переделать. Сами блоки делал, напиливанием зубочистки на "шайбы" и красил их в чёрный. Сложнее делать не вижу смысла, уж больно мелкие детали.

Добавлено спустя 11 минут 6 секунд:
Только их не по два, а по три с каждого борта. Кормовой на музее несколько замылен, но существует.

Вон под трапом, дырку видите? Над третьим и четвёртым ядром, если считать справа.

А это блоки средний и носовой.

Добавлено спустя 4 минуты 55 секунд:
средний смотрим в верхнем левом углу фотографии на чёрном поле, из него торчат две верёвки.

Добавлено спустя 5 минут 49 секунд:
носовой - в левой части фоты по середине, под якорем светлый прямоугольник

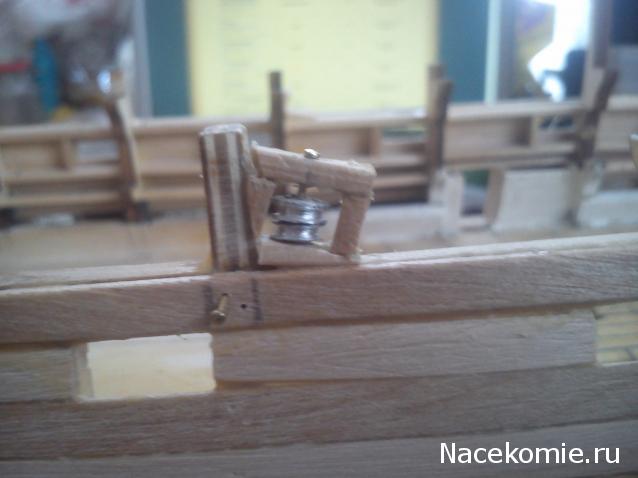

Да, Михаил, именно про эти шкив-гаки я и говорил. Просто ни у кого их не увидел, чтоб поставленные были. Просто я обшивку чуток задом наперед делаю и только дошиваю верх. Сначала шил все закрытые палубы потом погнал днище. Осталась не зашитая до конца корма в районе юта и кормовой галереи, тоже хочу с дверями сделать а не пустой дыркой и стенкой. Поэтому не так давно занимался со шкив-гаками, только делал металлические, получилось как-то так.

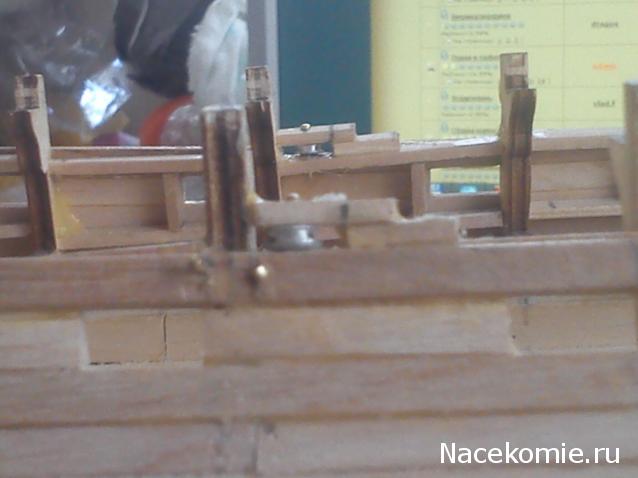

Тут борт еще не дошит до конца, а с обшивкой посимпатичней смотрятся

Данные не проверены - сам ролик блока 6 дюймов в диаметре и 2,5 дюйма толщиной. Я принял 2 мм диаметр и 0,7-0,8 мм толщиной.

Добавлено спустя 32 минуты 35 секунд:
Валерий, у тебя они получились переразмеренными. Но зато действующими Под бегущим такелажем переразмеренность видна не будет.

Добавлено спустя 2 минуты 29 секунд:
Центральные блоки лучше бы разделить перегородочкой в пол миллиметра (между роликов). Смотреться будет лучше.

Добавлено спустя 2 минуты 18 секунд:
Если лень блок разбирать, вклей с наружи и из нутри по кусочку шпона с прорезями под ось

Добавлено спустя 4 минуты 59 секунд:


Добавлено спустя 6 минут 7 секунд:
Валерий, а борт ты шьёшь рейками 2х5 , или чем то более мелким????

Про перегородку я тоже думал, что не помешало бы, а то друг за дружку цепляются. А то, что чуток переразмеренные это не беда они вообще внутри борта будут. Передний так вообще наружной обшивкой закрылся только узенькая щелочка осталась, просто фотки как уже зашитый смотрится не делал еще. Диаметр шкива 4мм толщина 1,2 получилась.

Борт да, рейками из комплекта.

Михаил, на последнем фото - это кормовой?
