Корабль адмирала Нельсона «Виктори» – серия еженедельных журналов, посвященная легендарному линейному кораблю адмирала Нельсона. В комплект входят все необходимые детали и элементы для сборки, включая паруса, флаги, пушки и даже металлические фигурки, изображающие адмирала Нельсона и моряков из экипажа корабля. Кроме того, входящие в комплект подробные и четкие инструкции, а также видеоматериалы, пояснят все особенности и секреты сборки корабля. Помимо этого, на страницах журнала опубликована интересная информация о великой эпохе парусников.

Издатель: ДеАгостини
Дата начала продаж первого номера 26 января 2012 года
Всего запланировано 120 выпусков + 30 дополнительных выпусков с деталями секции корабля
Периодичность: 1 раз в неделю

График выхода журнала "Корабль адмирала Нельсона "Виктори":
Выпуск №1 - с 26.01.2012 - носовая часть внутреннего "киля", передний шпангоут, элементы для формирования носовой части, элементы для сборки 12-фунтовой пушки, клей, наждачная бумага.
Выпуск №2 - с 07.02.2012 - шпангоут 13 с топтимберсами, шпангоут 14 с топтимберсами, детали для сборки якоря.
Выпуск №3 - с 16.02.2012 - средняя часть внутреннего "киля", шпангоут 15, накладки для соединения частей внутреннего "киля", элементы для формирования носовой части, элементы для сборки карронады.
Выпуск №4 - с 23.02.2012 - топтимберсы шпангоута 15, шпангоут 16, элементы формирования носовой части, опоры для элементов носовой части.
Выпуск №5 - с 28.02.2012 - топтимберсы шпангоута 16, шпангоут 17 с топтимберсами, шпангоут 18.
Выпуск №6 - с 06.03.2012 - детали и обшивка баркаса "Виктори".
Выпуск №7 - с 15.03.2012 - шпангоут 19 с топтимберсами, топтимберсы шпангоута 18.
Выпуск №8 - с 20.03.2012 - шпангоут 20 с топтимберсами, шпангоут 21 с топтимберсами.
Выпуск №9 - с 27.03.2012 - дополнительные элементы баркаса: якорь, рым, весла - 4, носовая и кормовая латунные решетки, шпагат, рейка 1,5х1,5х100 мм, рейка 0,6х3х100 мм - 3 шт., рейка 1х3х100 мм - 9 шт., рейка 1,5х3х100 мм - 5 шт., рейка 3х3х50 мм, рейка ø3х100 мм, латунная планка 100 мм, латунная проволока 50 мм.
Выпуск №10 - с 03.04.2012 - кормовая часть фальшкиля, усилительные накладки фальшкиля, степс грот-мачты.
Выпуск №11 - с 09.04.2012 - шпангоут 22 с топтимберсами, шпангоут 23 с топтимберсами.
Выпуск №12 - с 17.04.2012 - шпангоут 24 с топтимберсами, шпангоут 25 с топтимберсами.
Выпуск №13 - с 24.04.2012 - шпангоут 26 с топтимберсами, шпангоут 27 с топтимберсами.
Выпуск №14 - с 28.04.2012 - шпангоут 28 с топтимберсами, шпангоут 29, шпангоут 31, детали для сборки 12-фунтового орудия.
Выпуск №15 - с 08.05.2012 - шпангоут 30 с топтимберсами, элементы деталей кормовой части 32, 33 и 34.
Выпуск №16 - с 15.05.2012 - палубный стрингер гондека (название условное): рейки 5х15х300 мм, бимсы: рейки 1,5х4х150 мм - 9 шт., носовая часть гондека (2 детали 7b)).
Выпуск №17 - с 22.05.2012 - палубный стрингер: рейки 5х15х330 мм - 2 шт., бимсы: рейки 1,5х4х150 мм - 9 шт., кормовая часть гондека (2 детали 7а)).
Выпуск №18 - с 29.05.2012 - палубный стрингер: рейки 4х10х300 мм - 2 шт., носовая часть мидельдека (2 детали 6b), набор деталей для сборки 12-фунтовой пушки.
Выпуск №19 - с 05.06.2012 - кормовая часть мидельдека (2 детали 6а); бочки с подставкой: деревянные бочки - 2 шт., деревянная планка длиной 68 мм, нить, рым-болт - 5 шт.; палубный стрингер: рейки 4х10х300 мм - 2 шт.
Выпуск №20 - с 11.06.2012 - рейки 2х5х300 мм - 20 шт., гвоздики, доп. элементы для формирования носовой части (детали 8b)).
Выпуск №21 - с 19.06.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №22 - с 26.06.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №23 - с 03.07.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №24 - с 10.07.2012 - 4 заготовки для изготовления стапеля, набор деталей для сборки 12-фунтовой пушки.
Выпуск №25 - с 17.07.2012 - два набора деталей для сборки 12-фунтовой пушки.
Выпуск №26 - с 26.07.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №27 - с 31.07.2012 - рейки 2х5х300 мм - 20 шт., рейки 4х6х300 мм - 2 шт. для изготовления упоров орудий, гвоздики.
Выпуск №28 - с 07.08.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №29 - с 20.08.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №30 - с 23.08.2012 - комплект элементов для сборки станового якоря, комплект для сборки 12-фунтового орудия.
Выпуск №31 - с 28.08.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №32 - с 04.09.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №33 - с 11.09.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №34 - с 18.09.2012 - рейки 1,5х4х300 мм - 11 шт., элементы для изготовления сходных трапов.
Выпуск №35 - с 25.09.2012 - рейки 1,5х4х300 мм - 8 шт., рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №36 - с 02.10.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №37 - с 11.10.2012 - рейки 2х5х300 мм - 20 шт., гвоздики.
Выпуск №38 - с 16.10.2012 - рейки 2х5х300 мм - 40 шт., гвоздики.
Выпуск №39 - с 23.10.2012 - детали киля, форштевня и ахтерштевня, рейки 2х5х300 мм - 20 шт., гвоздики, комплект для сборки 12-фунтового орудия.
Выпуск №40 - с 30.10.2012 - элементы кормового балкона, комплект для сборки 12-фунтового орудия.
Выпуск №41 - с 06.11.2012 - элементы палубы гальюна, верхней и нижней части кормового балкона, перегородки, рейки 2х5х300 мм - 10 шт, рейки 1х3х300 мм - 10 шт.
Выпуск №42 - с 13.11.2012 - рейки 2х5х300 мм - 16 шт., рейки 1х5х300 мм - 28 шт., рейки 1х3х300 мм - 10 шт., металлические шаблоны для оформления пушечных бортов, гвоздики.
Выпуск №43 - с 20.11.2012 - элементы для укрепления носовой части модели, элементы рустерной решетки, пушечные ядра, планки.
Выпуск №44 - с 27.11.2012 - рейки 1,5х6х300 мм - 5 шт., рейки 1,5х8х300 мм - 2 шт., рейки 1,5х5х300 мм - 28 шт.
Выпуск №45 - с 04.12.2012 - рейки 1,5х6х300 мм - 5 шт., рейки 1,5х8х300 мм - 2 шт., рейки 1,5х5х300 мм - 28 шт., элементы для сборки штурвала.
Выпуск №46 - с 11.12.2012 - рейки 4х9х300 мм - 6 шт., рейки 2х4х300 мм - 3 шт., рейка 2х2х300 мм, элементы для сборки рустерной решетки.
Выпуск №47 - с 18.12.2012 - рейки для внутренней обшивки борта над опердеком, элементы для сборки рустерной решетки, элементы для изготовления битенгов.
Выпуск №48 - с 27.12.2012 - комплект для сборки 12-фунтового орудия - 2 шт., нитки, проволока, блоки - 21 шт. и кольца - много.
Выпуск №49 - с 10.01.2013 - комплект для сборки 12-фунтового орудия - 2 шт., блоки - 21 шт., нитки.
Выпуск №50 - с 17.01.2013 - рейка 4х9х300 мм - 3 шт., рейка 2х2х30 мм, рейка 3х3х90 мм, заготовка для крыши над судовой колокольней, судовой колокол.
Выпуск №51 - с 19.01.2013 - руль, металлические петли для его крепления, детали для сборки судового фонаря.
Выпуск №52 - с 29.01.2013 - рейка 3х3х250 мм, рейка 1х3х250 мм - 2 шт., рейка 1х5х250 мм - 2 шт., тетивы для трапов - 2 шт., выточенные опоры - 10 шт., нить 0,8х600 мм, рым-болты, комплект для сборки 12-фунтового орудия.
Выпуск №53 - с 06.02.2013 - рейка 1,5х6х300 мм - 9 шт. для организации бимсов.
Выпуск №54 - с 13.02.2013 - рейка 2х5х300 мм - 44 шт., рейки 1,5х6х300 мм - 10, гвозди, круглая рейка 8х140 мм.
Выпуск №55 - с 19.02.2013 - рейка 5х5х120 мм, рейка 3х3х200 мм, кофель-нагели - 33 шт., комплект для сборки 12-фунтового орудия.
Выпуск №56 - с 01.03.2013 - рейка 2х5х300 мм - 20 шт., рейка 4х11х300 мм, рейка 1х4х300 мм, рым-болт 10 мм - 2 шт., перегородки кают, желтая пленка с нанесенной разметкой окон.
Выпуск №57 - с 05.03.2013 - рейка 4х11х300 мм, рейка 1,5х8х300 мм - 2 шт., рейка 1,5х6х240 мм - 5 шт., рейка 4х4х300 мм, рейка 3х3х300 мм - 2 шт., рейка 2х5х200 мм - 35 шт., рейка 1,5х4х300 мм - 2 шт.
Выпуск №58 - с 13.03.2013 - рейка 2х2х180 мм, рейка 3х3х300 мм - 2 шт., рейка 2х10х200 мм - 4 шт., латунная скоба, латунная проволока 0,8х30 мм, зубчатые планки для изготовление рустерных решеток - 11 шт., детали для изготовления светового люка и ящика для сигнальных флагов.
Выпуск №59 - с 19.03.2013 - рейка 2х6х300 мм - 2 шт., рейка 2х8х250 мм - 2 шт., рейка 1х5х250 мм, рейка 3х3х200 мм - 3 шт., боковина трапа - 8 шт., опора ростерных бимсов - 14 шт., ростерный бимс - 14 шт., L-образная опора - 8 шт., литые детали для колокола - 2 шт., утки - 2 шт.
Выпуск №60 - с 27.03.2013 - рейка 2х5х300 мм - 3 шт., рейка 2х12х300 мм, рейка 4х4х250 мм, рейка 3х3х200 мм - 2 шт. рейка 2х3х200 мм - 2 шт., рейка 2х8х160 мм, рейка 2х6х160 мм - 3 шт., рейка 6х6х100 мм, рейка ø3х20 мм, зубчатые рейки для рустерных решеток - 50 шт., L-образные подпорки - 2 шт., решетчатые планки - 2 шт., рым-болт - 160 шт., металлический дымоход, металлический элемент ограждения - 4 шт., прозрачная пленка 80х80 мм.
Выпуск №61 - с 02.04.2013 - рейка 2х5х300 мм - 6 шт., рейка 2х3х300 мм - 2 шт., рейка 1х4х300 мм, рейка 2х2х100 мм, марсовая площадка с деталями бортика, элементы салинга, блок 4 мм - 6 шт., трехшкивный блок 5 мм - 2 шт., латунная проволока ø1х80 мм, нитки ø0,8х1000 мм, нитки ø0,25 мм - 3 кат.
Выпуск №62 - с 10.04.2013 - рейка 2х6х300 мм, рейка 2х5х300 мм, рейка 2х2х300 мм, рейка 3х7х100 мм, рейка ø10х410 мм, штаг-блок 7 мм., плашка с пяртнерсом и 2 «открытыми» чиксами, латунный шкив 4 мм - 2 шт., литой блок - 2 шт., гвоздь - 2 шт., нитки ø0,15 мм.
Выпуск №63 - с 16.04.2013 - рейка ø8х300 мм, рейка ø6х230 мм, рейка 2х2х200 мм - 2 шт., рейка 4х4х100 мм, детали салинга и элементы крепления такелажа, эзельгофта - 2 шт., блок 4 мм - 12 шт., блок 5 мм - 6 шт., двойной блок 7 мм, штаг-блок 7 мм., клотик ø5 мм.
Выпуск №64 - с 23.04.2013 - рейка ø7х380 мм, рейка ø3х300 мм, рейка 2х4х200 мм - 4 шт., блок 4 мм - 15 шт., блок 5 мм - 2 шт., двухшкивный блок 7 мм - 2 шт., кламп грот-рея - 2 шт., латунная проволока ø0,5 мм, литой ноковый спирт-бугель - 2 шт., литой навес орудийных портов - 10 шт.
Выпуск №65 - с 30.04.2013 - рейка ø3х300 мм, рейка ø5х270 мм, рейка ø4х200 мм, рейка 2х2х300 мм - 4 шт., кламп реев фок-мачты - 4 шт., блок 4 мм - 22 шт., блок 5 мм - 2 шт., двойной блок 7 мм, литой третный спирт-бугель - 2 шт., литой ноковый спирт-бугель - 2 шт.
Выпуск №66 - с 07.05.2013 - черная сетка 230х140 мм, пяртнерс - 3 шт., опора - 2 шт., трафарет с латунными опорами - 2 шт., нагель - 8 шт., утка - 3 шт., латунный шкив - 2 шт., гвоздь - 2 шт., литой блок - 2 шт., рейка 3х3х90 мм, рейка 3х2х40 мм.
Выпуск №67 - с 15.05.2013 - рейка 2х5х300 мм - 5 шт., рейка 2х3х300 мм - 2 шт., рейка 2х3х90 мм, рейка 2х2х90 мм, площадка марса, бортик марса, верхний бортик, лонга-салинг - 2 шт., краспица - 2 шт., перемычка салинга - 2 шт., блок 4 мм - 3 шт., блок 5 мм - 2 шт., двухшкивный блок 5 мм - 4 шт., трехшкивный блок 5 мм - 2 шт.
Выпуск №68 - с 21.05.2013 - рейка ø10х380 мм, рейка 2х2х300 мм - 3 шт., рейка 4х4х100 мм, рейка ø3х60 мм, рейка 2х6х300 мм, рейка 2х5х200 мм, брусок 3х7х100 мм, "открытые" чиксы - 2 шт., фалкламп - 3 шт., наделка эзельгофта - 3, пяртнерс, кламп фок-мачты - 2 шт., эзельгофт, штаг-блок - 2 шт., блок 4 мм - 4 шт., блок 5 мм - 3 шт.
Выпуск №69 - с 28.05.2013 - круглая рейка 8х265 мм, круглая рейка 6х220 мм, рейка 2х3х200 мм - 2 шт., блок 4 мм - 3 шт., блок 5 мм - 2 шт., двухшкивный блок 7 мм, клотик ø5 мм, эзельгофт, части салинга, вантен-блоки и калвы, латунная проволока ø1,5х20 мм, детали 12-фунтовой пушки и инвентаря.
Выпуск №70 - с 04.06.2013 - рейка ø7х350 мм, рейка ø3х350 мм, рейка 2х4х300 мм - 3 шт., блок 4 мм - 15 шт., блок 5 мм - 2 шт., двухшкивный блок 7 мм - 2 шт., кламп фок-рея - 2 шт., третный спирт-бугель - 2 шт., ноковый спирт-бугель - 2 шт., навес орудийных портов - 17 шт.
Выпуск №71 - с 11.06.2013 - рейка 2х2х250 мм - 3 шт., рейка 2х3х200 мм - 4 шт., рейка ø5х260 мм, рейка ø4х185 мм, рейка ø3х290 мм, литой третный спирт-бугель - 2 шт., литой ноковый спирт-бугель - 2 шт., блок 4 мм - 24 шт., блок 5 мм - 2 шт., двухшкивный блок 7 мм, кламп - 2 шт.
Выпуск №72 - с 18.06.2013 - рейка 1х3х300 мм - 10 шт., грот-руслень 118 мм - 2 шт., фордунная скамеечка 17 мм - 2 шт., двухшкивный блок 5 мм - 15 шт., юферс ø4 мм - 9 шт., юферс ø5 мм - 23 шт., литой элемент конструкции русленей - 4 шт., латунная опора русленей - 10 шт., элемент вант-путенсов - 32 шт.
Выпуск №73 - с 25.06.2013 - латунная проволока ø0,5 мм - 2 мотка, сетка 180х90 мм, латунные стойки ограждения - 32 шт., комплект для сборки 12-фунтовой пушки.
Выпуск №74 - с 02.07.2013 - рейка 2х2х300 мм - 6 шт., рейка 1,5х3х300 мм - 2 шт., рейка 2х3х300 мм, стойка навесов входных проёмов - 4 шт., навес входных проёмов - 2 шт.
Выпуск №75 - с 09.07.2013 - рейка 1х3х220 мм, фок-руслень - 2 шт., опора фок-русленя - 6 шт., элемент вант-путенсов - 30 шт., двухшкивный блок 5 мм - 14 шт., юферс ø5 мм - 23 шт., юферс ø4 мм - 9 шт.
Выпуск №76 - с 16.07.2013 - рейка 1,5х1,5х250 мм - 3 шт., литой элемент опоры кормового балкона - 2 шт., комплект для сборки 12-фунтовой пушки - 3 шт.
Выпуск №77 - с 23.07.2013 - рейка 2х5х300 мм - 4 шт., рейка 2х3х300 мм - 2 шт., рейка 2х2х100 мм, рейка ø5х285 мм, детали марсовой площадки, детали усов гафеля - 2 шт., кламп, блок 4 мм - 2 шт., двухшкивный блок 5 мм - 2 шт., латунная проволока 100 мм, нитки ø0,15 мм.
Выпуск №78 - с 30.07.2013 - рейка ø8х375 мм, рейка 2х6х300 мм, рейка 3х7х300 мм, открытые чиксы - 2 шт., опора бизань-гика, блок 4 мм - 2 шт., нитка 250 мм, сетка 45х110 мм, латунная опора - 10 шт., кофель-нагель - 8 шт.
Выпуск №79 - с 06.08.2013 - детали крюйс-стеньги и крюйс-брам-стеньги, материалы для изготовления верхних секций бизань-мачты.
Выпуск №80 - с 13.08.2013 - рейка 2х4х300 мм - 3 шт., рейка ø6х260 мм, кламп рея - 2 шт., двухшкивный блок 5 мм - 3 шт., блок 5 мм - 2 шт., блок 4 мм - 4 шт., основание фонаря, обрешетка стенок фонаря, верхняя крышка фонаря, желтая пленка.
Выпуск №81 - с 20.08.2013 - рейка 2х3х300 мм - 2 шт., рейка ø5х235 мм, рейка ø2х205 мм, рейка ø5х145 мм, блок 4 мм - 26 шт., блок 5 мм - 4 шт., двухшкивный блок 5 мм - 10 шт., трехшкивный блок 5 мм - 3 шт., кламп реев - 4 шт., усы гика - 2 шт.
Выпуск №82 - с 04.09.2013 - рейка 1,5х1,5х300 мм - 2 шт., рейка 3х10х300 мм, рейка 1х3х150 мм, рейка 2х5х70 мм, рейка 1х5х60 мм, рейка 4х4х20 мм, опора русленей - 8 шт., стойка ограждений - 5 шт., элемент вант-путенсов - 18 шт., петля крышек орудийных портов - 54 шт., латунная проволока ø1,5х10 мм, бизань-руслень - 2 шт., фордунная скамеечка - 2 шт., боковина трапа - 2 шт., двухшкивный блок 5 мм - 11 шт., блок 4 мм - 5 шт., юферс ø5 мм - 13 шт., юферс ø4 мм - 5 шт.
Выпуск №83 - с 10.09.2013 - рейка 1х4х300 мм - 5 шт., рейка 1х3х300 мм - 7 шт., рейка 2х2х300 мм - 5 шт., рейка 1,5х1,5х300 мм - 11 шт., рейка 2х5х70 мм, рейка 1х5х60 мм, рейка 4х4х20 мм, боковина трапа - 2 шт., балясина кормового балкона - 170 шт., декоративный элемент балкона литой - 7 шт., основание фонаря, обрешетка стенок, верхняя крышка фонаря, лист желтой плёнки.
Выпуск №84 - с 19.09.2013 - рейка 2х3х300 мм, рейка 1,5х1,5х300 мм, рейка 1х5х150 мм, рейка 1х4х120 мм, рейка 1,5х3х120 мм, рейка 3х3х60 мм, рейка 5х5х50 мм, рейка 1,5х6х20 мм, кофель нагель - 10 шт., рым-болт - 250 шт., верхняя часть нактоуза, зубчатая планка - 10 шт., боковина трапа - 2 шт., балясина - 4 шт.
Выпуск №85 - с 24.09.2013 - рейка 2х5х300 мм, рейка 2х3х250 мм - 3 шт., рейка 2х2х200 мм, рейка 1,5х1,5х100 мм, рейка ø12х70 мм, рейка 5х5х60 мм, рейка 1х10х50 мм, рейка 1,5х5х60 мм, арка офицерского гальюна - 2 шт., шпангоут гальюна, пилястра передней стойки носовой надстройки - 13 шт., литая арка передней стенки носовой надстройки - 3 шт., петля носового порта - 5 шт.
Выпуск №86 - с 01.10.2013 - рейка 2х2х200 мм - 2 шт., рейка 2х2х150 мм, зубчатая планка - 22 шт., плашка: 3 шпангоута и V-образная стойка бушприта, плашка: 4 детали ригелей и 2 опоры галс-боканцев, верхний декоративный элемент форштевня - 2 шт., нижний декоративный элемент форштевня, опора носовой фигуры.
Выпуск №87 - с 08.10.2013 - сетка 200х100 мм, латунная опора - 18 шт., ткань 130х1100 мм.
Выпуск №88 - с 15.10.2013 - рейка ø10х270 мм, рейка ø4х240 мм, рейка ø5х205 мм, рейка ø4х90 мм, рейка 3х3х100 мм, рейка 2х3х100 мм, рейка ø3х90 мм, рейка 1,5х6х60 мм, рейка 7х7х30 мм (похоже, её забыли положить), клотик, эзельгофт бушприта, штаг-блок 7 мм - 2 шт., блок 4 мм - 12 шт., бугель утлегаря - 2 шт., латунная проволока 100 мм., литое украшение - 2 шт.
Выпуск №89 - с 22.10.2013 - рейка 2х4х300 мм - 2 шт., рейка ø5х259 мм, рейка ø4х200 мм - 2 шт., рейка 2х2х200 мм - 2 шт., рейка 2х4х150 мм, зубчатая планка - 29 шт., черная сетка 250х40 мм, латунная проволока длиной 200 мм, двушкивный блок 5 мм - 9 шт., двушкивный блок 4 мм - 4 шт., блок 4 мм - 13 шт., блок 5 мм - 2 шт.
Выпуск №90 - с 29.10.2013 - рейка 4х4х250 мм, рейка 2х5х250 мм - 2 шт., рейка 5х5х120 мм, рейка 2х2х100 мм, юферс ø5 мм - 46 шт., юферс ø4 мм - 9 шт., опора решеток гальюна, черная сетка 180х60 мм, катушка с черной ниткой ø0,8 мм х 45 м - 2 шт., латунная проволока ø1х200 мм, латунная опора - 24 шт., латунная полоска 0,3х2х20 мм - 3 шт.
Выпуск №91 - с 01.11.2013 - рейка 2х3х70 мм, юферс ø5 мм - 13 шт., деталь орнамента - 2 шт., кница крамбола - 2 шт., коричневая нить ø0,25 мм, натуральная нить ø0,25 мм, латунная проволока ø1х40 мм, литой навес - 16 шт., рым-болт - 200 шт.
Выпуск №92 - с 12.11.2013 - юферс ø5 мм - 50 шт.
Выпуск №93 - с 19.11.2013 - юферс ø4 мм - 17 шт., латунная проволока, желтая пленка, литая деталь фонаря - 2 шт., стенка фонаря.
Выпуск №94- с 26.11.2013 - часть штока якоря - 2 шт., литой якорь, коричневая нить ø1,5х1000 мм, черная нить ø0,5 мм х 30 м, литая фальшпушка - 8 шт., латунный рым 6 мм.
Выпуск №95- с 03.12.2013 - штаг-блок 7 мм - 2 шт., латунная планка - 5 шт., латунный гвоздь - 10 шт., детали для сборки карронады.
Выпуск №96- с 10.12.2013 - штаг-блок 7 мм - 6 шт., юферс ø4 мм - 12 шт., двухшкивный блок 4 мм - 24 шт., литой навес орудийного порта - 16 шт.
Выпуск №97- с 17.12.2013 - рейка 2х10х300 мм - 3 шт., латунная петля крышки орудийных портов - 128 шт., черная нить ø0,5 мм х 15 м, черная нить ø0,25 мм х 25 м, черная нить ø0,1 мм х 4 м, штаг-блок 7 мм.
Выпуск №98- с 24.12.2013 - паруса, такелаж и фальшпушки.
Выпуск №99 - с 28.12.2013 - блок 4 мм - 2 шт., блок 5 мм - 17 шт., штаг-блок 7 мм, паруса: грот-брамсель-стаксель и крюйс-брам-стень-стаксель, 32-фунтовая фальшпушка - 4 шт.
Выпуск №100 - с 16.01.2014 - теперь по червергам! - паруса: бизань-стаксель (апсель) и крюйс-стень-стаксель, 12-фунтовая пушка - 6 шт., штаг-блок 7 мм - 2 шт., блок 5 мм - 2 шт., блок 4 мм - 2 шт.
Выпуск №101 - с 23.01.2014 - паруса: кливер и бом-кливер, 12-фунтовая фальшпушка - 6 шт., блок 4 мм.
Выпуск №102 - с 30.01.2014 - парус: бизань, трехшкивный блок 5 мм - 2 шт., двухшкивный блок 5 мм - 5 шт., блок 5 мм - 6 шт., блок 4 мм - 7 шт., ракс-клот - 160 шт.
Выпуск №103 - с 06.02.2014 - парус: блинд, 12-фунтовая фальшпушка - 2 шт., 32-фунтовая фальшпушка - 2 шт., двухшкивный блок 4 мм - 2 шт., блок 4 мм - 8 шт., нить ø0,25 мм х 60 м.
Выпуск №104 - с 13.02.2014 - парус: бовен-блинд, рейка 2х2х150 мм, рейка 3х3х130 мм, 32-фунтовая фальшпушка - 2 шт., 12-фунтовая пушка - 2 шт., блок 4 мм - 4 шт., латунная полоска 0,3х2х50 мм, черная утка - 2 шт., латунная утка - 2 шт.
Выпуск №105 - с 20.02.2014 - парус: фок, ракс-слиз - 14 шт., блок 4 мм - 12 шт.
Выпуск №106 - с 27.02.2014 - парус: фор-марсель, 12-фунтовая пушка - 2 шт., ракс-слиз - 6 шт., блок 4 мм - 4 шт., двухшкивный блок 4 мм, двухшкивный блок 5 мм - 2 шт., нить ø0,25 мм х 60 м.
Выпуск №107 - с 06.03.2014 - парус: фор-брамсель, 32-фунтовая фальшпушка - 8 шт., блок 4 мм - 4 шт., блок двойной 4 мм.
Выпуск №108 - с 13.03.2014 - парус: грот, блок 4 мм - 1 шт., ракс-слиз - 14 шт., комплект для сборки 12-фунтовой пушки.
Выпуск №109 - с 20.03.2014 - рейка 1х3х300 мм - 2 шт., рейка 0,6х3х250 мм - 5 шт., плашка с набором шпангоутов и других элементов 18-футового кутера, литая фигура - 4 шт., металлическая полоса с девизом, латунная решетка носовая и комовая, латунная полоса 0,3х1х100 мм, нить ø0,25 мм х 60 м.
Выпуск №110 - с 27.03.2014 - парус: грот-марсель, блок 4 мм - 4 шт., 12-фунтовая фальшпушка - 6 шт., ракс-слиз - 6 шт.
Выпуск №111 - с 03.04.2014 - парус: грот-брамсель, блок 4 мм - 4 шт., 12-фунтовая фальшпушка - 6 шт.
Выпуск №112 - с 10.04.2014 - парус: крюйс-марсель, блок 4 мм - 4 шт., блок двухшкивный 5 мм - 6 шт., ракс-слиз - 10 шт.
Выпуск №113 - с 17.04.2014 - парус: крюйс-брамсель, рейка 0,6х3х250 мм - 12 шт., рейка 1х3х250 мм - 3 шт., блок 4 мм - 2 шт., ракс-слиз - 18 шт., подставка под бочонок - 2 шт., бочонок, ведро, ручка ведра, весло - 8 шт., латунная решетка - 2 шт., латунная полоска 0,25х1х100 мм, латунная проволока ø0,5х150 мм, набор деталей для изготовления шлюпки.
Выпуск №114 - с 24.04.2014 - комплект деталей для сборки четвертого якоря, фальшпушки, элементы такелажа.
Выпуск №115 - с 03.05.2014 - детали такелажа, 12-фунтовые фальшпушки.
Выпуск №116 - с 08.05.2014 - рейка 2х2х150 мм, рейка 3х3х130 мм, 12-фунтовая фальшпушка - 10 шт., блок 4 мм - 2 шт., латунная полоска 0,3х2х50 мм, гвоздь - 4 шт., литая утка - 2 шт., шарнир шлюпбалки - 2 шт.
Выпуск №117 - с 15.05.2014 - рейка 3х230 мм - 2 шт., 12-фунтовая фальшпушка - 4 шт., латунная полоска 0,3х2х120 мм, латунная проволока ø0,5х50 мм, латунная цепочка 400 мм.
Выпуск №118 - с 22.05.2014 - рейка 1х3х280 мм - 2 шт., рейка 0,6х3х280 мм - 12 шт., плашка с набором деталей адмиральского катера, латунная решетка, латунная полоска 0,25х1х100 мм, латунная проволока ø0,25х50 мм, фигурка моряков - 7 шт.)
Выпуск №119 - с 29.05.2014 - "Юнион Джек" для гюйс-штока, "Юнион флаг" для грот-мачты, Английский военно-морской флаг для бизань-гафеля, Крест Св. Георгия для фок-мачты, плашка с подпорками для шлюпок, фигурки моряков - нет.
Выпуск №120 - с 05.06.2014 - прямоугольный сигнальный флаг - 3 шт., треугольный вымпел, переводной трафарет с названием корабля, детали для открытой части (комплект деталей для лафетов тяжелых пушек - 3 шт., комплект металлических деталей тяжелых пушек - 3 шт., комплект деталей для сборки пушек мидельдека - 3 шт.)
_______________________________________________________________________________________________________________________________________
Выпуск №121 - с 12.06.2014 - плашка с деталями шпангоутов, большая бочка - 4 шт., малая бочка - 4 шт., схема сборки шпангоутов.
Выпуск №122 - с 20.06.2014 - плашка с деталями шпангоутов, рейка 2х3х120 мм, зубчатые планки для изготовление рустерных решеток - 17 шт., фигурки моряков - 5 шт.
Выпуск №123 - с 26.06.2014 - рейка ø2х300 мм - 4 шт., плашка с деталями шпангоутов, ведро малое - 4 шт., нить ø0,25 мм х 8 м.
Выпуск №124 - с 03.07.2014 - рейка 2х5х300 мм - 30 шт., рейка 2х3х120 мм, зубчатая рейка 55 мм - 20 шт., рейка 0,6х3х150 мм - 30 шт., рейка 2х3х150 мм - 2 шт., фанера 0,6х130х75 мм - 2 шт., фигурки моряков - 5 шт.
Выпуск №125 - с 10.07.2014 - рейка 2х5х300 мм - 14 шт., рейка 1,5х5х300 мм - 19 шт., рейка 0,6х8х120 мм, рейка 1,5х8х100 мм.
Выпуск №126 - с 17.07.2014 - рейка ø14х300 мм, рейка 1х3х300 мм - 4 шт., рейка 2х2х100 мм, детали степса и опоры настила трюма, ведро - 2 шт., бочонок - 2 шт., коричневая нить ø0,75 мм х 2 м, коричневая нить ø0,5 мм х 2 м, черная нить ø0,5 мм х 2 м.
Выпуск №127 - с 24.07.2014 - рейка 0,5х3х300 мм - 15 шт., рейка 1х3х300 мм - 8 шт., рейка 1х6х200 мм, рейка 1,5х10х100 мм, детали насосного колодца, ядро - 236 шт., петля - 2 шт.
Выпуск №128 - с 31.07.2014 - рейка ø5х200 мм, рейка 1,5х8х100 мм, плашка с ридерсами, петля латунная - 4 шт., латунная полоса 0,3х1х100 мм - 5 шт.
Выпуск №129 - с 07.08.2014 - плашка с деталями подставки, белая х/б ткань 120х130 мм, нить ø0,15 мм, латунная проволока ø0,5 мм, рым-болт 7 мм - много.
Выпуск №130 - с 14.08.2014 - большая бочка - 4 шт., малая бочка - 4 шт., секция штангового насоса - 2 шт., нижняя секция цепных насосов - 4 шт., верхняя секция цепных насосов - 4 шт., основание цепных насосов - 4 шт.
Выпуск №131 - с 21.08.2014 - рейка 1,5х4х300 мм - 10 шт., рейка 1,5х5х300 мм - 4 шт., рейка 1х6х300 мм - 2 шт., рейка 4х4х250 мм, плашка с бимсами орлопдека, малый бочонок - 2 шт., малое ведро - 2 шт.
Выпуск №132 - с 27.08.2014 - рейка 1,5х4х300 мм - 15 шт., рейка 1х3х300 мм, рейка 2х2х300 мм - 3 шт., рейка 0,5х3х300 мм - 8 шт., детали верхней части насосного колодца, латунная решетка, проволока ø0,25х700 мм.
Выпуск №133 - с 03.09.2014 - рейка 1х6х300 мм - 2 шт., рейка 1,5х5х300 мм - 5 шт., плашка с бимсами и кницами, усиленная латунная кница - 8 шт., схема для определения положения проёмов в обшивке корпуса, рым-болт 7 мм - 6 шт. - НЕТУ!!! (возможно, были раньше).
Выпуск №134 - с 10.09.2014 - рейка 1х10х300 мм, рейка 1х4х300 мм - 4 шт., рейка 1,5х4х300 мм - 10 шт., точеная подпорка 18 мм - 4 шт., х/б ткань 130х130 мм, латунная проволока ø0,5х250 мм (в моем экземпляре выпуска не было!), нить ø0,5х250 мм (в моем экземпляре выпуска не было!), рым-болт 7 мм - 8 шт. (в моем экземпляре выпуска не было!)).
Выпуск №135 - с 18.09.2014 - рейка 1,5х4х300 мм - 20 шт., рейка 1х3х300 мм - 5 шт., рейка ø2х300 мм - была в №123, плашка с деталями крышек насосов - 2 шт., литая секция насосов - 10 шт.
Выпуск №136 - с 24.09.2014 - рейка 1,5х3х300 мм, рейка 1х3х300 мм , рейка 2х3х300 мм, зубчатая планка 55 мм - 25 шт., литая деталь насоса - 2 шт., латунная проволока ø1х2300 мм, гвоздик 10 мм - 120 шт.
Выпуск №137 - с 01.10.2014 - плашка с деталями двух орудийных лафетов, трафарет с латунными усиленными кницами - 4 шт., блок 4 мм - 6 шт., двухшкивный блок 4 мм - 6 шт., латунная накидка для цапф - 4 шт., рым 2 мм - 38 шт., нить ø0,8х2000 мм, литой орудийный ствол - 2 шт.
Выпуск №138 - с 08.10.2014 - плашка с деталями лафетов, литой орудийный ствол - 2 шт., латунная накидка на цапфы - 6 шт., блок 4 мм - 6 шт., двухшкивный блок 4 мм - 6 шт.
Выпуск №139 - с 15.10.2014 - рейка 1х2х300 мм - 21 шт., рейка 1,5х4х200 мм, плашка с бимсами и кницами, х/б ткань 60х100 мм.
Выпуск №140 - с 22.10.2014 - рейка 1х10х300 мм, рейка 1х6х300 мм, рейка 4х5х300 мм (ВРУТ!!!! Фанерка вместо нее!), рейка 1,5х5х300 мм - 4 шт., рейка 1х5х300 мм - 2 шт., рейка 2х3х100 мм, плашка с двумя направляющими каната, зубчатая планка для рустерной решетки - 15 шт., литые детали штангового насоса - 3 шт.
Выпуск №141 - с 30.10.2014 - рейка 4х5х150 мм (ВРУТ!!!! Фанерка вместо нее!), рейка 2х3х180 мм, рейка 1,5х4х300 мм - 11 шт., зубчатая планка для рустерной решетки - 15 шт.,плашка с усиленным набором входного проема, плашка с бимсами и кницами, литая деталь насоса - 2 шт.
Выпуск №142 - с 06.11.2014 - рейка 1,5х5х300 мм - 4 шт., рейка 1,5х4х300 мм - 11 шт., рейка 1х10х300 мм, рейка 1х6х300 мм, рейка 1х5х300 мм, рейка 1х3х300 мм, ткань 60х150 мм.
Выпуск №143 - с 13.11.2014 - рейка 1х5х300 мм - 3 шт., рейка 1х3х300 мм - 2 шт., рейка 2х3х300 мм, рейка 1,5х3х150 мм, зубчатая планка для рустерной решетки - 31 шт., деревянное ведро - 4 шт., деревянный бочонок - 8 шт.
Выпуск №144 - с 20.11.2014 - плашка с деталями лафетов, плашка с пятнерсами, плашка с русленями, ствол 12-фунтовой пушки - 2 шт., латунная накидная цапфа - 4 шт., двухшкивный блок 4 мм - 6 шт., блок 4 мм - 6 шт.
Выпуск №145 - с 27.11.2014 - плашка с деталями лафетов, плашка с усиленными шпангоутами портов, ствол 12-фунтовой пушки - 2 шт., латунная накидная цапфа - 4 шт., двухшкивный блок 4 мм - 6 шт., блок 4 мм - 6 шт.
Выпуск №146 - с 04.12.2014 - рейка 4х5х300 мм, рейка 2х3х200 мм, плашка с бимсами и кницами, литая секция штангового насоса.
Выпуск №147 - с 11.12.2014 - рейка 1х10х150 мм, рейка 1х5х300 мм, рейка 1,5х4х300 мм - 17 шт., рейка 2х10х120 мм, рейка 2х3х300 мм, рейка 1х1х200 мм, рейка 1х3х300 мм, рейка 1х4х300 мм, рейка 1х5х300 мм.
Выпуск №148 - с 18.12.2014 - рейка 1х5х300 мм, рейка 2х3х180 мм, рейка 1,5х5х80 мм, рейка 3х3х100 мм, точеная стойка ограждения высотой 10 мм - 8 шт., бочонок - 8 шт., юферс ø5 мм - 8 шт., юферс ø4 мм - 2 шт., литой кофель-нагель - 30 шт., литая опора русленей - 4 шт., латунная путенс-планка - 10 шт.
Выпуск №149 - с 25.12.2014 - рейка 1х10х150 мм, рейка 2х6х200 мм, рейка 1х2х300 мм - 4 шт., рейка 1,5х23х300 мм - 3 шт, рейка 2х2х300 мм - 5 шт., латунные стойки ограждения, литой навес - 4 шт., литая петля - 8 шт., сетка ограждения 80х140 мм.
Выпуск №150 - с 04.01.2015 - деревянная основа под табличку, левая и правая боковина трапа, рейка 1х5х300 мм, рейка 1,5х3х300 мм, латунная табличка, литой навес - 2 шт., литая боковина проема - 4 шт., балласт (мешок песка из Южно-Китайского моря )

Выход 2-х коллекций завершен.

Корабль адмирала Нельсона "Виктори" - Содержание выпусков 1 - 15
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 16 - 30
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 31 - 45
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 46 - 60
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 61 - 75
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 76 - 90
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 91 - 105
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 106 - 120
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 121 - 135
Корабль Адмирала Нельсона "Виктори" - Содержание выпусков 136 - 150

Купить выпуски коллекции можно здесь

И что тут удивительного?
Вот если бы это была финляндия или италия ...

Купил третий номер..деталь киля кривая, не сильно, но есть. Сразу полезли мысли, а не послать ли этот проект Виктори на...? Но глядя на умилённые глазки сынули, радующиеся по поводу выхода нового номера, решил не сдаватса. Пресить больше точно ничего не буду, это точно !!! Достало, да и толку мало, все детали возращаютса в первозданный вид, пробовал всё что только можно ( мокрые марли, слоновий вес, ровные поверхности )
Подумав, решил так : склею все детали киля, соберу все шпангоуты и начну их вклеивать, но не намертво, соблюдая возможные перпендикуляры, затем выровняю паралели между шпангоутами с помощью вставок ( вот тут поможет то что фанера тонкая и позволит себя гнуть ), во всех возможных местах. По моим разумениям, киль должен вытянутса при этом сам собой. После установки палуб, пролью весь скелет столяром от души.
Можете закидать меня помидорами, но другим путём не пойду, ибо предполагаю что его увы нет. Буду очень рад, если кому то помог и навёл на ещё какие мысли ( делитесь ними, я и все будут признательны ) ибо предполагаю что желающих закинуть этот проект, пока не ушло большое бабло, всё больше.
Начал работу, склеил детали киля и зажал их в держателе, приклеил детали формирования носовой части к шпангоуту № 12. Затем собрал коронаду следуя инструкции партворка
ИМХО.

Кривость вызывается тем, что дерево имеет волокна
Если у склеиваемых листов волокна попадаются параллельно
(или близко к этому) у разных листов, то мне кажется
выпрямляй-невыпрямляй против природы дерева (волокон) не попрешь.
Она может и выпрямится вначале и зафиксироваться.
Но это метастабильное состояние (против энергии химических связей).

Попадет влага и волокна снова изгибаются - система снова
старается перейти в энергетически выгодное состояние
(с минимумом энергии) ведь энергия химических связей
никуда не делась

Поэтому чтобы фанера не шла волной надо
склеивать разные листы, чтобы волокна шли перпендикулярно
друг другу. Тогда фанера должна быть ровной.

Палубой кривизну скелета не исправите, особенно учитывая то, что
она будет из нескольких деталей и из той же фанеры. Кривое кривым
не исправить.

Палубу надо устанавливать на ровный и жёсткий скелет. Мысли по
этому поводу есть. Будет время - нарисую. А был бы весь киль - начал бы
делать.

Если кому интересно, попробую объяснить на словах.
-берём ДСП длиной в киль
-поперёк данной пластины делаем пропилы под шпангоуты,
но шире, чем в киле мм на 5-10
-собираем киль и крепим его саморезами так,
чтобы он стал абсолютно ровным. Верхняя часть киля, где будет
палуба, не должна быть закрыта пластиной ДСП
- устанавливаем шпангоуты, на наш импровизированный стапель
- на хорошо просохший скелет устанавливаем палубу
- устанавливаем дополнительные стягивающие элементы
- заливаем получившуюся конструкцию клеем
- откручиваем то, ЧТО ПОЛУЧИЛОСЬ от пластины ДСП
- должно получиться ровно

Цена вопроса - рублей 100, если заказать в раскрое ЛДСП

AlexFromOmsk-в принципе все понятно и по идее должно помочь,но это полный геморрой..........да еще и за немалые деньги которые надо отдать за этот корабль, а в целом я согласен с Сергеем и его отношением к этому вопросу

Полностью согласен.
Но мы не можем поменять направление волокон.
Поэтому, как мне кажется, единственным выходом является
частичное рассечение верхнего слоя фанеры перпендикулярно
изгибу, в местах наибольшего напряжения. Затем установить
на ровную поверхность при помощи струбцин, заполнить
рассечения клеем и дать просохнуть.

Сделал по этому методу 12 деталь, с изгибом в 14 мм.
Сейчас ровная. Если через пару дней не покорёжит,
выложу фото. Лишь время даст ответ ...

Для AlexFromOmsk :
Именно ценою вставок между шпангоутами планирую вытянуть, палуба согласен, не поможет выпрямлению, но залью скелет столяром именно после её приклейки (палубы), также планирую вставки между деталями формирования носовой части, ибо при малковке много шансов сломать столь слабое крепление их к шпангоуту № 12
Фото выложу по ходу процесса

Такая приспособа позволит клеить шпангоуты по мере их поступления,
не дожидаясь выхода 15-20 журнала. Поскольку я, как и многие, клею
корабль с детьми, то трудно им объяснить, что надо набрать ещё 10
журналов, и только потом можно клеить... А так, можно клеить с приходом
очередного модуля, и хоть целую неделю, с точностью до микрона,
выставлять очередную пару шпангоутов.

Но надо подготовить приспособу, и желательно прорезать сразу все пазы.
Поэтому вопрос - может кто видел скан оставшейся части киля? не картинку,
а чтобы места установки шпангоутов можно было просчитать.

В Вашем случае, нужно ОБЯЗАТЕЛЬНО закрепить палубу на туже ДСП,
или что другое, и только затем приклеивать к ней киль и шпангоуты.
И только затем дополнительно укреплять и заливать клеем.

ОБЯЗАТЕЛЬНО ДОЛЖНА БЫТЬ ЖЁСТКАЯ БАЗА, относительно которой
будет производиться установка всего прочего. Сделала бы ДеА киль
или нижнюю палубу из МДФ, и жизнь бы нам сразу облегчила.

На мой субъективный взгляд, предложенный Вами вариант, более
непредсказуем по конечному результату.

мда. после 3 часов на открытом воздухе после извлечения из пресса, детали вновь стали неровными.

придется клеить так, а потом вытягивать палубами, проставками, резинками и прочей фигней. напряжения конечно будут нормальные, но потом можно и всю конструкция корпуса пропарить как следвет и напряжения должны ослабеть вроде.
или я не прав?

кстати сегодня получил последнюю часть инструмента, может вечером сфоткаю и выложу свой парк оборудования =)

Не знаю народ что вы всё мудрите если чесно. Все деталюшки у меня были также гнутые порядка 9 миллиметров. Выгнул также согластно учёным мужам тут на форуме с помощью замочки. При спешке в 1-м случае, да всё вернулось на свои места, так как деталюшки влажные еща были. Потом засунул 2-й раз под пресс и заболел, возится было неохото забыл про них. Через 1,5 недели стоящих у батарее достал-всё ровно. Через 3-и дня чуть искривились по старой схеме но порядка 1-1,5мм. А это искревление по месту при сборке легко можно устранить-всё гнётся как пи... Ну это уже другая история.

Добавлено спустя 2 минуты 35 секунд:


Незя потом парить. Весь каркас 8-ой загнёт. Дерево не металл-сам отойдёт.

Согласен. Это металл отпускают, чтобы снять напряжения.
С деревом всё сложнее, а фанера это вообще нечто...

Меня больше всего другое волнует. Не припомню чтобы кто-то упоминал тему соблюдения постоянной температуры и влажности в помещении где производится сборка.
Потому как, поставить рядом с деталями чашку чая горячего на 10 минут. Открыть окно форточки для проветривания. Развесить влажное белье. Прогладить вещи утюгом. В одной комнате с моделью, то ничего хорошего из этого не выйдет.

Таки поэтому выше и писалось что вовремя сборки корабль будет постоянно немного коробить. Для этого постепенно его и покрывают водоотталкивающими веществами.

Это не подайдет?

Такую тоже скачал. Жаль с линейкой нет. Придётся привязываться к
высоте киля на месте стыковки второй и третьей части. Как только
третью куплю, так и сделаю.

Что касается чашки чая и пр., то риску подвергаются детали,
которые изначально пришли кривые и в которых имеются
очаги напряжений. Если детали пришли ровные, то изменение
влажности внутри помещения не должно на них сказаться.

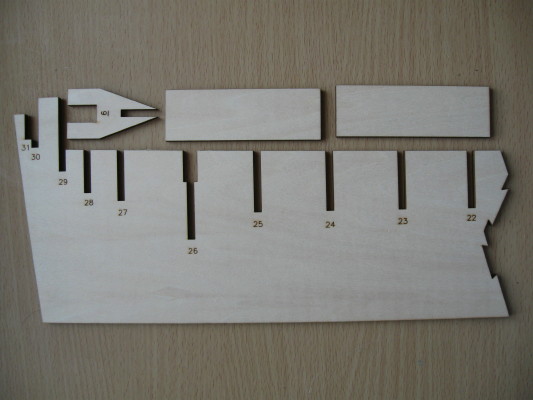

Так на фотографии 3 часть киля и есть - киль состоит из 3 частей. Если купите 3 часть, то и фотография не нужна

Хотел написать, что как только куплю вторую часть киля ...
Просто поздняя ночь уже, спатеньки хоцецца...

Размеры по вертикали рассчитать по высоте 2 части киля (как и предложено), а по горизонтали размеры можно рассчитать по ширине пропила под шпангоуты - они все одинаковые.

Про МДФ. Тоже не супер материал для киля и т.п. деталей. Ведёт, как оказалось, не хуже фанеры. Имею 1-й номер ЧЖ. Лежат на столе, точнее уже валяются (т.к. собирать не буду) два кусочка волшебного материала. Детали не вырезаны. Регулярно наблюдаю их поведение. Винта нет, но выгнулись на сегодня порядка 1.5 мм.
