Обсуждаем процесс сборки силового каркаса парусника "Виктори"

Внимание! Строго следим за соблюдением правил общения и соответствия сообщений теме!

Прежде чем задать свой вопрос воспользуйтесь поиском по Форуму: очень возможно, что Ваш вопрос уже благополучно решен на страницах Форума. Не перегружайте лишними фразами свои сообщения, иначе никто не сможет найти ВАЖНОГО. Здесь люди не сидят сутками, а общаются по ДЕЛУ.


Последний раз редактировалось Berkut 14 янв 2012, 00:17, всего редактировалось 1 раз.



14 янв 2012, 00:13
Профиль
Аватара пользователя

Зарегистрирован: 18 фев 2012, 10:19
Сообщения: 1264
Откуда: Нововоронеж
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Bogachev писал(а):
Aeroplanus, спасибо за ссылку


Пожалуйста ;)


10 апр 2012, 20:13
Профиль

Зарегистрирован: 25 мар 2011, 09:27
Сообщения: 45
Откуда: Екатеринбург
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Ходил вчера по объекту. Приметил замену бальзе - утеплитель из экструдированного пенополистирола. Весьма плотен и прочен, при этом крайне лёгок в обработке. Подумал...


11 апр 2012, 08:21
Профиль
Аватара пользователя

Зарегистрирован: 22 фев 2012, 09:01
Сообщения: 704
Откуда: Питер
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
MaPa3M писал(а):
Приметил замену бальзе - утеплитель из экструдированного пенополистирола. Весьма плотен и прочен, при этом крайне лёгок в обработке

Здравствуйте!Как и Вы,тоже эксперементировал с пенопластом "ПС-4-40"(почти то же самое)при заполнении шпаций, лет, эдак, шесть-семь назад.Вы правы, режется-пилится легко, засады там вот в чём: при ошкуровке мельчайшие частицы того же пенопласта,попавшие между наждачкой и поверхностью, оставляют на пенопласте ОЧЕНЬ глубокие порезы,крошки прилипают во все-все-все закоулки корпуса и далее в процессе всей последующей сборки,покраски,лакировки откуда-то,заразы, вылазят и к пенопласту очень хреново что-либо клеится.Помнится,пришлось мне тогда всё наглухо шпаклевать,зашкуривать и грунтовать.Небольшой, но - гемор.Примите просто к сведению.Удачи.


11 апр 2012, 09:29
Профиль

Зарегистрирован: 07 фев 2012, 13:54
Сообщения: 287
Откуда: Самара
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
А кто соединил все части киля? У меня получается так: нижняя часть (собственно киль) ровняется по линейке а если линейку приложить сверху (там где будет лежать нижняя палуба) то получается большой прогиб. Может это так и надо? Но как то боязно приклеивать, не особенно уверен. Кто что знает на этот счёт?


11 апр 2012, 19:14
Профиль
Аватара пользователя

Зарегистрирован: 13 фев 2012, 17:14
Сообщения: 112
Откуда: Омск
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
FineLayman писал(а):
А кто соединил все части киля? У меня получается так: нижняя часть (собственно киль) ровняется по линейке а если линейку приложить сверху (там где будет лежать нижняя палуба) то получается большой прогиб. Может это так и надо? Но как то боязно приклеивать, не особенно уверен. Кто что знает на этот счёт?


Так и должно быть.Смело ровняйте по низу.


11 апр 2012, 19:25
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1832
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Для нашей модели удивительно, что решили нижнюю палубу сделать, как положено, с изгибом (мидель шпангоут притоплен). Поскольку лафетов на нижнюю и среднюю палубы не предполагается

Добавлено спустя 8 минут 16 секунд:
Наша модель явно таит кучу чудес и загадок. Какие то детали упущенные даже на моделях большего маштаба у ДиА имеют место быть. А что то, что можно было сделать с лучшей деталировкой (маштаб позволяет) сильно упрощается.


12 апр 2012, 12:26
Профиль

Зарегистрирован: 12 апр 2012, 18:55
Сообщения: 1
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Alex-хочу выразить свою благодарность за предложенный вариант стапеля.Взял его за основу в построении VictorY. Очень простой,но в тоже время технологичный и экономичный,что не маловажно т.к впереди большие затраты.В прошлом моделист,решил тряхнуть стариной...Всегда был не равнодушен к парусному флоту,а тут подвернулся такой проект.Еще раз-благодарю.(Валерий)


12 апр 2012, 19:49
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1832
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб

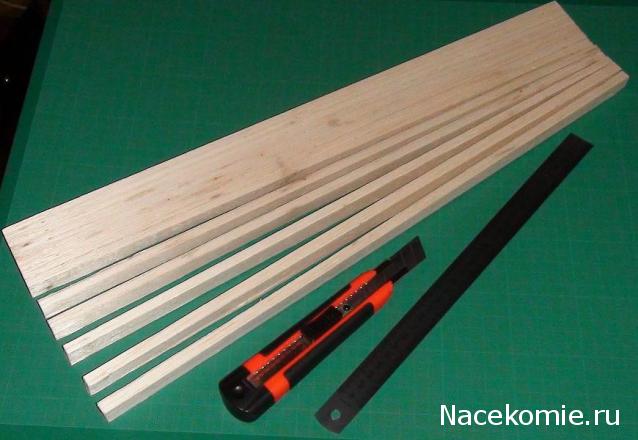

Хочу поделится своими экспериментами с бальзой.
16 мм лист расшил на бруски 8х16мм. За точностью негнался, предполагал более толстые пустить на нос.
Фото:
Вложение DSC02258.JPG больше недоступно
Фото:
Вложение DSC02258.JPG больше недоступно


Добавлено спустя 3 минуты 34 секунды:
С правого борта слегка придал форму. Окончательную доводку буду делать когда оклею бальзой полностью днище и борта по порты

Добавлено спустя 2 минуты 3 секунды:
С правого борта слегка придал форму. Окончательную доводку буду делать когда оклею бальзой полностью днище и борта по порты
Фото:
Вложение DSC02258.JPG больше недоступно


Добавлено спустя 1 минуту 58 секунд:
Фото:
Вложение DSC02258.JPG больше недоступно


Добавлено спустя 2 минуты 37 секунд:
Сделал вырезы под носовые порты, хочу делать открытыми

Добавлено спустя 1 минуту 37 секунд:
Фото:
Вложение DSC02258.JPG больше недоступно


Добавлено спустя 4 минуты 17 секунд:
Что то фото не лезет

Добавлено спустя 9 минут 55 секунд:
Выпилы под носовые порты сделал на высоту палубы 24 мм
Фото:
Вложение DSC02258.JPG больше недоступно


Добавлено спустя 3 минуты 10 секунд:
Спасибо Alex из Омска за идею стапеля
Фото:
Вложение DSC02258.JPG больше недоступно


Добавлено спустя 3 минуты 55 секунд:
Стапель сделал из 18 мм фанеры (не расточительство, просто остатки от ремонта)

Добавлено спустя 5 минут 17 секунд:
первые 2 шпангоута приклеил, точность выверял (+- 0,1мм)
Фото:
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса DSC02258.JPG [ 38.8 Кб | Просмотров: 5105 ]


Добавлено спустя 40 минут 58 секунд:

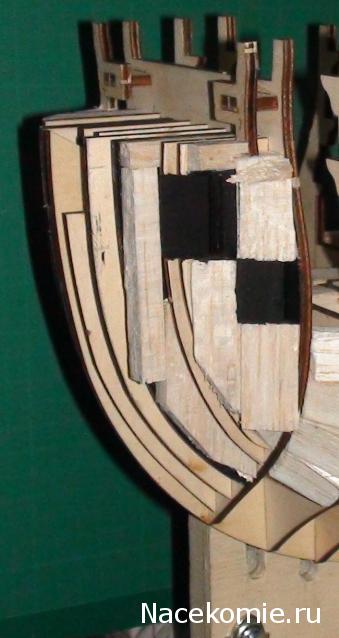

Вид в лоб (правый борт слегка обработан но не доведён)
Фото:
Комментарий к файлу: Оклеил бальзой нос
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса DSC02277.JPG [ 31.84 Кб | Просмотров: 5105 ]


16 апр 2012, 09:55
Профиль
Аватара пользователя

Зарегистрирован: 24 дек 2011, 19:52
Сообщения: 487
Откуда: Днепр
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Перизалейти плиз картинки, очень хочется увидеть ваш результат


16 апр 2012, 15:55
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1832
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
может щас пройдёт
корпус всё равно буду собирать только с выходом нижних палуб

Добавлено спустя 4 минуты 3 секунды:
Я рановато приклеил накладки, поэтому пришлось по всему килю подкладывать фанеру, что бы его ровно и плотно прикрутить к стапелю. Киль твёрдо и ровно стоит на стапеле.


Фото:
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса DSC02274.JPG [ 58.66 Кб | Просмотров: 5027 ]
16 апр 2012, 17:12
Профиль

Зарегистрирован: 24 янв 2012, 18:38
Сообщения: 172
Откуда: Моск.обл. Реутов
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб

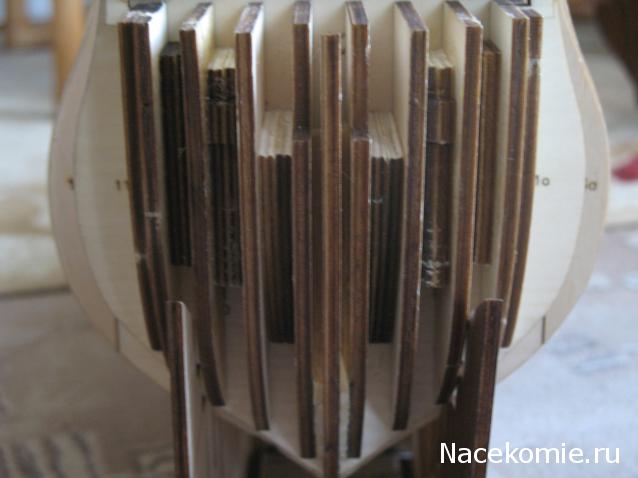

Может кому пригодитса : между элементов носовых обводов, вклеил проставки, как и усиляю киль по мере выхода новых шпангоутов, получился эдакий монолит, который не страшно сломать и который больше не боитса искревлений от изменяющейся влажности ( когда 2 месяца назад собирал носовую часть всё было ровно, а сейчас пару усилителей повело в загиб ). Носовая часть готова к малковке, никакой вибрации обводов не наблюдаетса, хоть рашпилем стачивай.


Фото:
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса IMG_2391.JPG [ 35.31 Кб | Просмотров: 4905 ]
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса
Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка силового корпуса IMG_2392.JPG [ 29.59 Кб | Просмотров: 4905 ]
19 апр 2012, 16:03
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1832
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Уважаемый SergeyPan, я специально не заполнял узкие промежутки на носу, потому что должны выйти ещё детальки (номер кажется 15).
Вопрос нужны ли они или без них модно обойтись, они вроде служат для жёской посадки бушприта. Не ломайте отчаяно, что склеили, может просто подклеить туда не целые детали, или по другому выкрутится.


19 апр 2012, 16:26
Профиль

Зарегистрирован: 24 янв 2012, 18:38
Сообщения: 172
Откуда: Моск.обл. Реутов
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Bogachev писал(а):
Уважаемый SergeyPan, я специально не заполнял узкие промежутки на носу, потому что должны выйти ещё детальки (номер кажется 15).
Вопрос нужны ли они или без них модно обойтись, они вроде служат для жёской посадки бушприта. Не ломайте отчаяно, что склеили, может просто подклеить туда не целые детали, или по другому выкрутится.

не, ломать в любом случае не буду, те усилители что я вклеил, не помешают дальнейшей установке деталей, может только сделал лишнюю работу, не беда ( вобще конечно убивает, могли бы эти детали, если они для усиления вставок, положить и в первых выпусках....непоследовательно всё как то. Ладно пушки с якорями - маркетинговый ход, но тут то :( ) В любом случае - Спасибо за подсказку, я вобще не просматриваю будущие номера ( уже известны до 90 го, вроде )...а то сразу всё увидю, а так интересно, что же там дальше будет ? :)


19 апр 2012, 17:18
Профиль
Аватара пользователя

Зарегистрирован: 03 апр 2012, 14:25
Сообщения: 1832
Откуда: Долгопрудный
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Кто нибудь задумывался, делать разрез нижней и средней палубах? Я для себя решил, делать. Предложенный ДиА вариант места разреза меня полностью удовлетворяет. Когда выйдут передние части нижней палубы, хочу прорезать насечку досок, прочертить получившиеся "стыки досок" чем то чёрненьким и покрыть матовым лаком. Думаю, что имитация настила получится вполне удовлетворительной. Клеить тонкий шпон не хочу (и накладно, и незначительная потеря высоты палубы будет). На днях потренируюсь на фанере от шпангоутов. Только на палубу идёт фанера тоньше, возможно и другой породы дерева. Пока не будет оригинала на руках, результат не спрогнозируешь.


20 апр 2012, 09:05
Профиль
Аватара пользователя

Зарегистрирован: 21 фев 2012, 12:12
Сообщения: 76
Откуда: г.Вольск Саратовская обл.
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
SergeyPan писал(а):
Уважаемый SergeyPan, я специально не заполнял узкие промежутки на носу, потому что должны выйти ещё детальки (номер кажется 15).
Вопрос нужны ли они или без них модно обойтись, они вроде служат для жёской посадки бушприта. Не ломайте отчаяно, что склеили, может просто подклеить туда не целые детали, или по другому выкрутится.
не, ломать в любом случае не буду, те усилители что я вклеил, не помешают дальнейшей установке деталей, может только сделал лишнюю работу, не беда ( вобще конечно убивает, могли бы эти детали, если они для усиления вставок, положить и в первых выпусках....непоследовательно всё как то. Ладно пушки с якорями - маркетинговый ход, но тут то :( ) В любом случае - Спасибо за подсказку, я вобще не просматриваю будущие номера ( уже известны до 90 го, вроде )...а то сразу всё увидю, а так интересно, что же там дальше будет ? :)


Заполнители будут аж в 20 номере и только для заполнения пространства между килем и деталью №8 между остальными это уже как душе угодно будет smile_23


20 апр 2012, 09:12
Профиль
Аватара пользователя

Зарегистрирован: 28 янв 2012, 00:58
Сообщения: 496
Откуда: Москва
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Доброго времени суток, народ! Прибываю в некотором замешательстве, на днях купил бальзу, 102Х50Х940 по 370рэ за палку, 2 шт как раз на корпус целиком, а сейчас залез на верфь и обалдел.... Там бальза 50Х80Х350 стоит 302рэ за палку. это ж в три раза дороже smile_10 , во жадюги!!!
И еще вопрос у меня есть, если я собираюсь шпации ( кажется так это называется? ) заполнить бальзой, имеет ли смысл дожидаться нижней палубы?


20 апр 2012, 17:05
Профиль

Зарегистрирован: 01 сен 2011, 22:08
Сообщения: 103
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
А зачем заполнять пространство?


20 апр 2012, 18:45
Профиль
Аватара пользователя

Зарегистрирован: 28 янв 2012, 00:58
Сообщения: 496
Откуда: Москва
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
qazaqzaq писал(а):
А зачем заполнять пространство?


Ну, насколькоя понял для жесткости, да и обшивать намного легче...


20 апр 2012, 19:32
Профиль
Лидер разделов «Баунти» и «Виктори»
Аватара пользователя

Зарегистрирован: 21 май 2010, 18:27
Сообщения: 3530
Откуда: д. Собянинка Лужковского уезда Гавриило-Поповской губернии Путинской империи
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
DenizZ писал(а):
Доброго времени суток, народ! Прибываю в некотором замешательстве, на днях купил бальзу, 102Х50Х940 по 370рэ за палку, 2 шт как раз на корпус целиком, а сейчас залез на верфь и обалдел.... Там бальза 50Х80Х350 стоит 302рэ за палку. это ж в три раза дороже smile_10 , во жадюги!!!
И еще вопрос у меня есть, если я собираюсь шпации ( кажется так это называется? ) заполнить бальзой, имеет ли смысл дожидаться нижней палубы?
Ну а где же ссылка на то место, где в три раза дешевле, чем на Верфи? smile_20


21 апр 2012, 00:43
Профиль
Аватара пользователя

Зарегистрирован: 28 янв 2012, 00:58
Сообщения: 496
Откуда: Москва
Сообщение Re: Корабль Адмирала Нельсона "ВИКТОРИ" - Сборка корпуса и установка палуб
Цитата:
Ну а где же ссылка на то место, где в три раза дешевле, чем на Верфи? smile_20


Да вот же она http://www.woodstock.su/kontakty.html smile_08 , по моему она уже есть в полезных ссылках, я там же шпон покупаю


21 апр 2012, 15:58
