Ну это понятно . А проволоку еще найти надо! Я уже заказал 1,8х8, думаю подойдет...

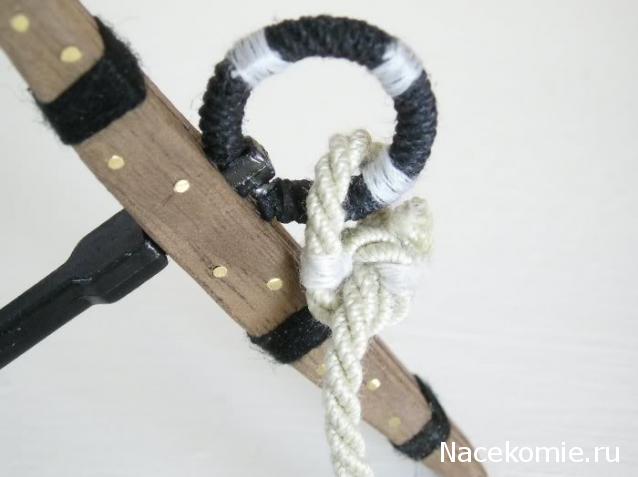

Рымы нужны очень маленькие, примерно как здесь:

Так это еще и масштаб 1/64, использованы вот такие.

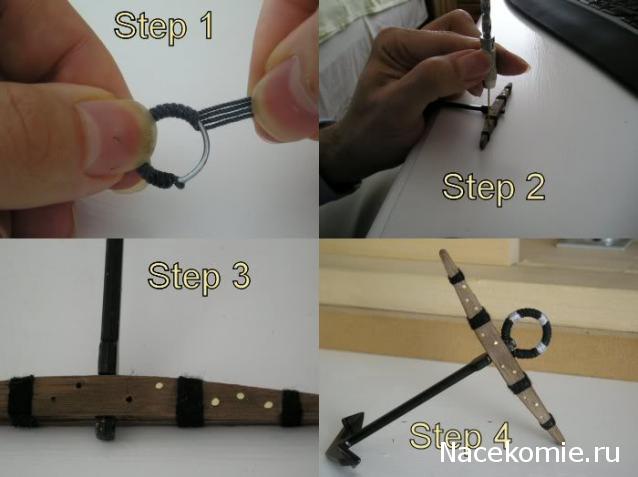

Тут вот даеться сборка якоря - выглядит слегка по другому
http://forum.model-space.co.uk/default. ... sts&t=1060

Ребята. В Украине вышел 1 номер. Пролистал весь форум, посмотрел видио! так и не понял! куда приделать 2 гвоздика, которые идут вместе с первой пушкой?? я наверно слепой, но все-же!

Добавлено спустя 21 минуту 6 секунд:
А еще по возможности. Кто-то может написать перечень инструментов, которые пригодяться в построении! и какие инструменты входят в продаваемый набор, стоит ли покупать настроен я серъезно, еще в детстве хотел что-то подобное собирать.

плохо смотрели http://victory.deagostini.ua/addition.html зайдите и нажмите на наборе- там написано все, что будет входить

а что на счет гвоздиков? )

Добавлено спустя 16 минут 15 секунд:
вот порылся и нашел! хотя не понятно почему в номере ничего не написано как применять! =)
Оказывается их прибивать потом надо будет)

Гвоздики, по всей видимости, для фиксации станков к палубе.

А кто в курсе, сколько всего полных пушек намечается? Будут ли различия между ними (ведь были длинные и короткие пушки)? И вообще непонятно, на английской сборке корпус вроде готов, а пушки не стоят.

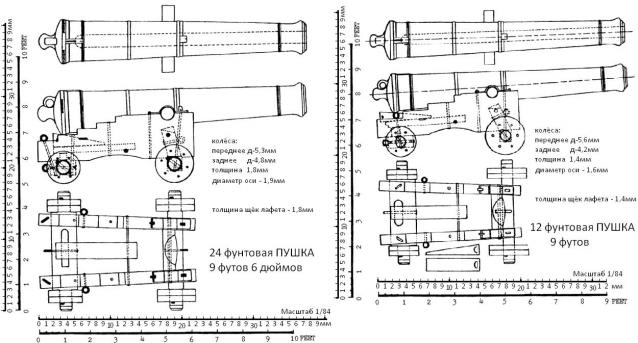

На "верфи" обнаружил очень толковую статью "Вооружение Британских кораблей...". Описано - какие пушки, какого размера и т.д. и т.п., очень рекомендую. Из неё совместил два изображения и подогнал под одинаковый масштаб, добавил линейку для нашего масштаба. Кто заинтересован в доделках, пригодится. В статье написано, что даже крупнокалиберные пушки, на одном корабле могли быть разной длины. ТЕ 24 фунтовые могли быть и 9 1/2, и 9 и 8 1/2 фута. С 12 фунтовыми всё попроще (или посложнее) длинные были на верхней палубе, короткие на шкафуте (квртердеке)

Если обратиться к парт-листу Джотики к киту "Виктори", то там прописаны следующие орудия: 32-фунтовые - 30шт, 24-фунтовые - 28 шт, 12-фунтовые длинные - 30шт, 12-фунтовые средние - 2шт, 12-фунтовые короткие - 12шт, 68-фунтовые карронады - 2шт. В наборе 32 и 24 фунтовые (нижняя батарея) даны полупушками, остальные - с полной обвязкой.

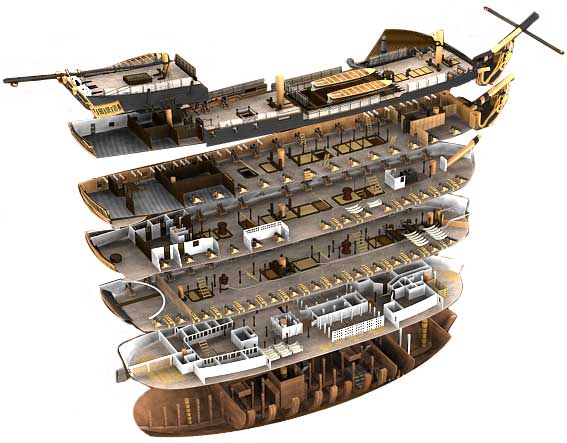

Две средние 12 фунтовые, которые стоят на баке рядом с карронадами, с ними ничего не понятно. В музее их то ставят, то убирают. Моделисты если их ставят, то не к борту, а вдоль палубы, как экспонат. Прорезей (или как там их) в фальш борте под них не предусмотрено. На сайте музея, есть изображение разрезов, где эти пушки стоят в боевом положении, но ещё раз повторюсь, в фальш-борте не предусмотрено куда им стрелять. Если у кого есть информация по пушечкам на баке Виктори в боевом положении, слейте пожалуйста.

Добавлено спустя 12 минут 59 секунд:
Eralex
Этот вопрос уже обсуждался. 10 пушек верхней палубы, 6 пушек на шкафут, на бак пушек скорее не будет. Будут ли 8 пуше для разреза средней и нижних палуб неизвестно (на английском сайте инфы не было). А всё остальное фальш пушки.

Добавлено спустя 2 часа 48 минут 17 секунд:
12-ти фунтовые делится по длине скорее всего не будут (всего целых пушек получается 10+6=16, и есть ещё надежда выхода пушек для разреза). Длина ствола ДиА пушки прибл 31 мм, что соответствует размеру между длинной и средней (ближе к длинной). Стволы пушек для шкафута (короткие) можно подтачить мм на 2, что бы они больше соответствовали размеру (да и раструб на стволе как то не к месту, см. моё прошлое сообщение с картинкой).

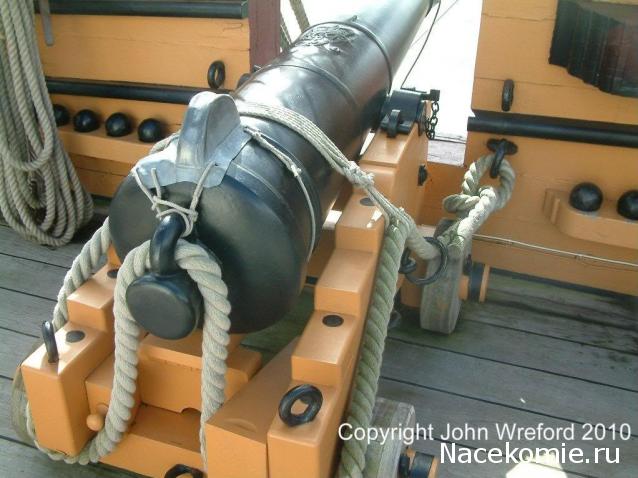

Лафеты ДиА пушек по контенентальному образцу, английские по-приземистей (по-ниже) и ложе не сплошное (что бы между лафетом и стволом просыпанный порох не оставался). Ну это всё фигня, главное это задняя металлическая ось, на ДиА пушке очень видна, её надо точно закрывать. (фото короткой 12 футовой)

Теперь выкладывайте фото Дело в том что, если между постами одного пользователя нет сообщения другого, то фото не прикладывается и новое сообщение не пишется. Только работает редактор старого сообщения.

Извольте фото, но кажется это баян. Я хотел обратить внимание на отсутствие сплошного ложа на лафете. И что ни какой металлической оси между задними колёсами не видно. Конструкция лафета очень хорошо показана в первом номере Вики.

Добавлено спустя 1 минуту 32 секунды:
Через лафет палуба видна

Добавлено спустя 4 минуты 33 секунды:

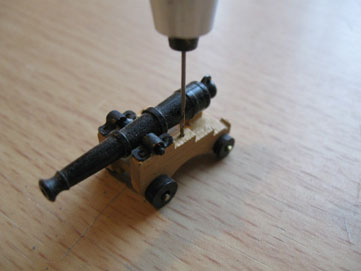

Посмотрите номер 50 у немцев. Очень хорошо видно как пушки нахально светят задними осями

в принципе переделать не будет особой проблемы на мой взгляд

Уже склееные пушки наверное особой необходимости переделывать не стоит, их можно поставить в трудно просматриваемые места (верхняя палуба под трап, это крайние в ряду из пяти). А на будущее стоит учесть.

Стволы ДеА, конечно, убоги. Как вариант, можно аматиевские купить, они вроде как для Виктори, только 1/100, длина 30мм. По цене выходят 0,27 фунтов/шт, на Верфи они-же стоят 170руб 4шт.

В принципе, 170р за 4шт, это бюджетно, можно и докупить или заменить, НО! Доставка 200р, следовательно при таком раскладе пушечка выходит по 90рэ за штуку,( это если брать 4шт, а если брать, например штук, то они получаются по 60рэ за штуку) да еще и не понятно, а лафеты к ним где, надо покупать? Тогда, наверное, проще покупать по два три номера с пушками, и их как то доделывать. Нет?

Я к чему веду разговор, на верфи пушка по 90р за шт, а если взять в Англии 4165/30, там она с доставкой (по крайней мере на Украину) обойдется в 0,32 фунта или 15р за штуку. Разница, однако! Так и набрать можно. Есть, конечно варианты получше, но подороже.
А глядя на родные стволы из партворка, возникает желание отправить их в мусорку, ибо никакая косметика им не поможет. Они даже отдаленно не напоминают пушки конца 18 столетия.
Насчет лафетов - можно, в принципе, наделать самому. Проще всего - отфрезеровать заготовку и напилить на щеки. Если оборудования нет, где-то у Ксандры в статьях по "Ваппен-фон-Гамбургу" описана технология изготовления лафетов врукопашку. Отлично у нее получилось.
Еще вариант, в том-же магазе пушки с деревянными станками, 30мм стволы, стоят 0,84 фунта. Но, конечно, лучше было бы их предварительно увидеть. Может и отстой.

Кстати, на этом сайте станок для навивки тросов от Амати более-менее приемлемо стоит. Вот только не понял о стоимости доставки.

Поаккуратнее с этим станком (почитайте на верфи отзывы).

Ну на верфи понятно, почему его не любят . Там же свои кулибины на продажу мастерят. Честно говоря, к этим отзывам отношусь немного осторожно, так как Амати все- же не ЧП Пупкин и делают они продукцию на весь мир. Если бы лажа была, то точно бы запихнули бы этот станок им куда-нибудь...
