Ответить на тему  [ Сообщений: 96 ]  На страницу 1, 2, 3, 4, 5  След.
Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Автор Сообщение

Зарегистрирован: 28 июл 2012, 18:45
Сообщения: 123
Сообщение Re: Робот-шпион. Сборка робота. Общая тема.
Спасибо! А аллюминиевая фольга не подойдет?


05 янв 2013, 09:54
Профиль

Зарегистрирован: 12 май 2012, 13:37
Сообщения: 924
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Подойдёт. См. фото в моём сообщении на с.116 Общей темы. Но к такой фольге сложно подключить дополнительный проводник - обычным способом не припаять, нужна дополнительная химия.


05 янв 2013, 10:32
Профиль

Зарегистрирован: 28 июл 2012, 18:45
Сообщения: 123
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Вот только врядли у меня есть индуктивное кольцо(( Можно его чем то заменить?


05 янв 2013, 11:19
Профиль

Зарегистрирован: 12 май 2012, 13:37
Сообщения: 924
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Можно попробовать (я это не делал) сделать катушку типа, той, что на самой приёмной антенне Робота-шпиона, но важно проследить, чтобы она не коротила на экран, который лучше тогда полностью заизолировать


05 янв 2013, 13:56
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2012, 19:15
Сообщения: 56
Откуда: Киев, Украина
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
vladimirdan писал(а):
Можно попробовать (я это не делал) сделать катушку типа, той, что на самой приёмной антенне Робота-шпиона, но важно проследить, чтобы она не коротила на экран, который лучше тогда полностью заизолировать

Если Вы имеете в виду "пружинку", навитую на самом полотне приёмной антенны, то нет смысла - там она для электрической длинны антенны. Честно говоря, я и в НЧ-феррите на кабеле антенны смысла не вижу.


05 янв 2013, 16:02
Профиль

Зарегистрирован: 12 май 2012, 13:37
Сообщения: 924
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Невидимость - это ещё не отсутствие.
Просьба предложить своё решение, проверенное практикой


05 янв 2013, 22:00
Профиль

Зарегистрирован: 26 янв 2012, 15:38
Сообщения: 85
Откуда: Ижевск
Сообщение Re: Робот-шпион. Сборка робота. Общая тема.

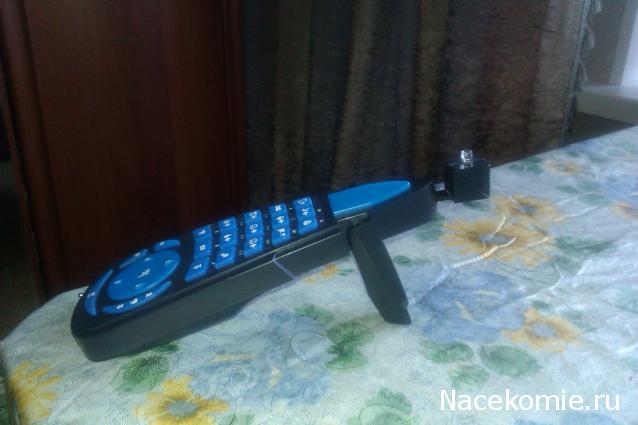

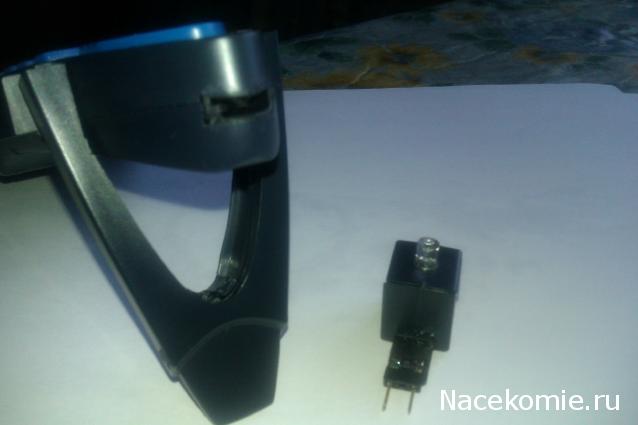

Вот переделал пульт немного


Фото:
Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Робот-Шпион. Улучшение и доработка Робота-Шпиона. IMAG0036.jpg [ 30.87 Кб | Просмотров: 12701 ]
Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Робот-Шпион. Улучшение и доработка Робота-Шпиона. IMAG0038.jpg [ 18.54 Кб | Просмотров: 12701 ]
Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Робот-Шпион. Улучшение и доработка Робота-Шпиона. IMAG0040.jpg [ 15.99 Кб | Просмотров: 12701 ]
06 янв 2013, 13:15
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2012, 19:15
Сообщения: 56
Откуда: Киев, Украина
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
vladimirdan писал(а):
Невидимость - это ещё не отсутствие.
Просьба предложить своё решение, проверенное практикой

Поскольку, как Вы понимаете, на руках самого пульта ещё нет, практические подтверждения привести сложно. Ферритовые фильтры ставят на ВХОДЕ приёмника, для защиты от ВЧ наводок.
Вот простейшая схема кварцованного передатчика от системы Р\У, не думаю, что она сильно отличается.
Робот-Шпион. Улучшение и доработка Робота-Шпиона.
В данном случае, передатчик, ИМХО, ловит помехи от цифровой части пульта. А в таких случаях делают развязку цифры от аналога по питанию. Ну и фидер антенны полезна заменить на ВЧ-кабель.


06 янв 2013, 14:16
Профиль

Зарегистрирован: 12 май 2012, 13:37
Сообщения: 924
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Вы хотите, что бы Ваши идеи кто-нибудь проверил-отработал на своём пульте?


06 янв 2013, 14:20
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2012, 19:15
Сообщения: 56
Откуда: Киев, Украина
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
vladimirdan писал(а):
Вы хотите, что бы Ваши идеи кто-нибудь проверил-отработал на своём пульте?

Нет. Я просто пытаюсь помочь сделать правильно. Кстати, напряжение питания платы передатчика = напряжение с батареек? Попробуйте запитаь плату передатчика от ДРУГОГО комплекта батареек. Если наводка исчезнет - пролазит по питанию, обычное дело. LC-фильтр, и всё.

Добавлено спустя 1 минуту 10 секунд:
Кстати, "землить" экраны принято на минус питания.


06 янв 2013, 14:24
Профиль

Зарегистрирован: 12 май 2012, 13:37
Сообщения: 924
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Я "заэкранировал" несколько пультов. Они стали работать нормально. К ним нет замечаний. Дальность работы с выдвинутой антенной практически не изменилась - до 5-6 метров. Вы предлагаете их переделать. Объясните - какая цель переделки? Дальность управления повысится, ещё "лучше" начнут исполняться команды, продлится срок службы батарей, надёжность конструкции пульта повысится... ? Прошу конкретно ответить


06 янв 2013, 14:47
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2012, 19:15
Сообщения: 56
Откуда: Киев, Украина
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
vladimirdan писал(а):
Я "заэкранировал" несколько пультов. Они стали работать нормально. К ним нет замечаний. Дальность работы с выдвинутой антенной практически не изменилась - до 5-6 метров. Вы предлагаете их переделать. Объясните - какая цель переделки? Дальность управления повысится, ещё "лучше" начнут исполняться команды, продлится срок службы батарей, надёжность конструкции пульта повысится... ? Прошу конкретно ответить

Я всего лишь говорю, как делают правильно. Ваш вариант, безусловно, работает, но это костыль. К слову, даже для такой системы Р\У, 5-6 метров - не предел. Но, если Вы позволите, мы вернёмся к этому диалогу немного погодя, когда у меня будет на руках передатчик и приёмник (заказал другу из Росии).
А развязать по питанию всё же попробуйте.


06 янв 2013, 14:53
Профиль

Зарегистрирован: 12 май 2012, 13:37
Сообщения: 924
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Если отбросить эмоции, то цель Вашего предложения не ясна.


06 янв 2013, 15:01
Профиль
Аватара пользователя

Зарегистрирован: 14 окт 2012, 19:15
Сообщения: 56
Откуда: Киев, Украина
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
vladimirdan писал(а):
Если отбросить эмоции, то цель Вашего предложения не ясна.

Цель предложения - довести систему Р\У до ума. Канонически. 0 эмоций. Я просто хотел помочь. Извините.


06 янв 2013, 15:14
Профиль

Зарегистрирован: 12 май 2012, 13:37
Сообщения: 924
Сообщение Re: Робот-шпион. Мастерская. Только мастер - классы
Получается так, что Вы очень хорошо разбираетесь в радиоэлектронике, сразу дистанционно увидели недостатки в доработанном ПДУ и решили разъяснить, что такое правильно и неправильно по этой части. Следовательно, те кто уже "заэкранировал" ПДУ не разбираются в электронике как Вы. Вполне возможно. Но тогда Вы предлагаете ваши рекомендации (в т.ч. электронную сжему) тем, кто не разбирается в электронике как Вы. Поскольку многие форумчане, я в этом не сомневаюсь, тоже хорошо разбираются в электронике и, поэтому, имеют свои идеи и скорее всего в поучениях, инструкциях и схемах не нуждаются. Я, когда описал "экранировку" пульта, изначально ориентировался на форумчан, которые до этого не очень занимались электроникой и, возможно даже не держали паяльник в руках..., и поэтому уже сейчас попали в сложную ситуацию со свои ПДУ. Я старался объяснить, как простыми подручными средствами можно преодолеть эту ситуацию, причём без глубоких знаний в области электроники, наличия специальных радиозмерительных приборов и коллекции радиодеталей. Я не сомневаюсь, что можно привести сколько угодно схем и технических аргументов, но кому они адресуются и для чего? У меня сложилось впечатление, что Вы не очень задумываетесь об этом...
В дальнейшем предлагаю последующую дискуссию перенести в Общую тему, поскольку я не считаю свои сообщения подходящими для раздела с названием "Только мастер - классы".


06 янв 2013, 15:53
Профиль
Аватара пользователя

Зарегистрирован: 18 июл 2010, 18:17
Сообщения: 1545
Откуда: Ростовская обл. г. Волгодонск
Сообщение Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Переношу все темы не касющиеся прямой сборки Шпиона в эту тему.


06 янв 2013, 16:07
Профиль
Аватара пользователя

Зарегистрирован: 08 фев 2013, 11:27
Сообщения: 4
Откуда: Mayma
Сообщение Re: Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Не нравятся мне провода от лидара, кто нибудь переделывал их, я хочу поставить гибкий шлейф от головки дисковода.


08 фев 2013, 11:59
Профиль
Аватара пользователя

Зарегистрирован: 29 мар 2012, 11:54
Сообщения: 766
Откуда: Москва
Сообщение Re: Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Плоские шлейфы должны изгибаться по строгим правилам, иначе они быстро сломаются.


08 фев 2013, 13:00
Профиль
Аватара пользователя

Зарегистрирован: 08 фев 2013, 11:27
Сообщения: 4
Откуда: Mayma
Сообщение Re: Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Может кому пригодится.
У механики лидара после сборки слишком болтались сочленения кривошипа, даже после полной затяжки шурупов.
Я сделал шайбочки под 3 шурупы из обычной бумаги для принтера, сложенной вдвое, капнул предварительно смазку, и затянул. Вроде пока люфты исчезли, и даже приятно стало колесо с прорезями вращать пальцами.


11 мар 2013, 12:02
Профиль

Зарегистрирован: 20 фев 2013, 16:09
Сообщения: 33
Сообщение Re: Робот-Шпион. Улучшение и доработка Робота-Шпиона.
Всем доброго времени суток. Вот прикупил дополнительно модуль ЛИДАР и хочу попробоватть подключить его к Arduino? Подскажите, пожалуйста, как это сделать корректно.


18 мар 2013, 21:23
