Робот-шпион. Сборка робота. Общая тема.

Робот-шпион. Сборка робота. Общая тема



Обсуждаем общие вопросы сборки.
Сайт для справок и сверки номеров http://spy-robot.ru/

Возможные проблемы в сборке
Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.

1. Робот Шпион №1 – Ходовая часть – 11.01.2012
Противовесы не на одном уровне, небольшой зазор между противовесами.
Лечение и последствия: не известны.
2. Робот Шпион №2 – Отсек для батареек – 24.01.2012
Наличие и целостность пружин.
Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка.
Прокручивающиеся саморезы.
Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку.
Возможен дефект литья шасси (пока у двух пользователей форума).

Разделы ветки «Робот - шпион»
1. Робот-шпион График Выхода и Обсуждение серии viewtopic.php?f=64&t=2993&start=520

2. Робот-шпион. Сборка робота. Этап 1. Силовая сборка и двигатели viewtopic.php?f=64&t=3072

3. Робот-шпион. Гараж Азимова. Роботоразговоры. Роботофлуд. viewtopic.php?f=64&t=3143

4. Робот-шпион. Система питания viewtopic.php?f=64&t=3517

5. Робот-шпион. Двигатель и механика viewtopic.php?f=64&t=3625

6. Робот-шпион. Мастерская. Только мастер-классы viewtopic.php?f=64&t=3715

7. Робот-шпион. Скайнет: Роботоссылки viewtopic.php?f=64&t=3067

8. Робот-шпион. Видеокамера и видеонаблюдение viewtopic.php?f=64&t=3824

Напечатай вот эту картинку:

и скажи: продайте мне вот такую пищалку .

Ток она не лезет в разьем на шпионе.Я переставил контакты рядом и лишнее откусил,но и так не влезла.Пришлось
вытаскивать из неё контакты и одевать на каждый термоусадку.А пищалка такая самая.

Собрал по 27 выпуск, Датчики света, 3 платы, 3 чипа, и т.п., Выставил режим 0001, Робот дернулся вперед и все,После включил его в режиме 0000 и он просто газует правым колесом и не работает желтый диод на плате программирования , Хелп...

Я бы постепенно отключая платы проверил, из-за которой возникает такой эффект. А потом осмотрел виновницу. Возможно на плате есть наплывы, которые неплохо бы смыть. Так же неплохо предварительно проверить установку чипов: возможно криво встал один какой-нибудь.

Если до установки третьей платы-чипа все пуском было, то проблема исключительно в ней, и плясать надо вокруг нее.

Лезет. Если осторожно.

У меня тоже в темноте продолжает искать свет, если поднести прямо к окну колеса останавливаются, закрыл пальцами окна датчиков колеса вращаются. :(
Что делать?

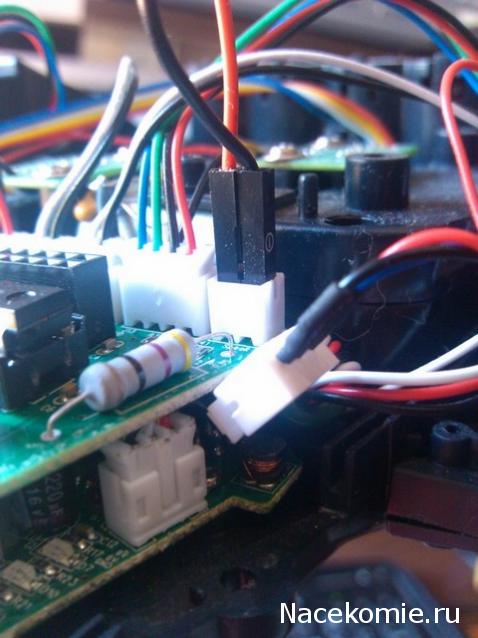

В журнале номер 27 в интрукции по сборке, шаг 6 и 7 не сходятся цвета у 2-контактного штера с белым и черным проводами. На рисунке черный провод с левой стороны, а белый провод с правой стороны. У меня подсоединяется наоборот. У ВСЕХ ТАК?

Это очередной ляп . У меня так же, как и у остальных...

Добавлено спустя 1 минуту 27 секунд:

Значит где-то он видит источник света...


А что не так то? Вроде всё так !

ТОже заметил этот косяк.Но там светодатчик,это фоторезистор,ему пофигу полярность.

А всё, я со старого снял спикер, правда он не такой как у вас, у меня он прям как динамик

Интересно , а как должно быть ? В темноте - ищет свет , поднесли к окну - нашел , остановился . Закрыли датчики - темно , продолжает искать - колеса крутятся . Вроде все логично . ИМХО .

маленькое замечание по последней плате, когда перевернул ее сразу взял бокарезы и скусил все выступающие ножки контактов, откусил естественно не трогая пайку кроме тех 5ти которые нам нужны просто они мне показались длинными и острыми, что в свою очередь может повредить провода под платой, которых достаточно.
у меня кстати то же пропал свет желтого светодиода на плате)

Я просто не могу понять то, что написано на странице 5 журнала номер 27.
А именно: Режим "Искать свет". Если интенсивность света СЛИШКОМ ТУСКЛАЯ на обоих датчиках, робот ОСТАНОВИТСЯ.
Режим "Избегать свет". Если интенсивность света СЛИШКОМ ВЫСОКАЯ на обоих дитчиках, робот ОСТАНОВИТСЯ.
У меня не останавливается.

У меня останавливает почти сразу, как зайдет в тень/на свет... Значит, у Вас не очень тусклая интенсивность света ...

Даже когда датчик закрываешь руками не останавливается. Лампочки в это время не горят.

Вот и я про это говорю. Хотя один из пользователей за ником "zoroz74" говорит цитирую: " У меня в режиме поиска света в темноте робот останавливается. А так сказать - "в не очень темноте", покрутится и поедет на свет, ну или там где более светлее. Может у вас плохо приклеена черная "наклейка" рядом с датчиками внутри?Вот я и подумал что что-то не так с моим роботом или опечатка в журнале. А сейчас я смотрю что у большинства так как у меня. Не знаю что и думать, либо пользватель "zoroz74" говорит не правду либо что-то другое...

Купил сегодня 28 номер - трещина на креплении, куда, по-видимому, будет вставляться мотор из следующего номера. Пришлось клеить

В блистерной упаковке был или просто в целофане?

В целлофане. Но у меня в посадочное место мотора был воткнут кусок жесткой резины. Для защиты "защелок мотора" от обламывания.
А так ... под низ тяжелой кучи с журналами - легко может погнуть и трещинами пойти.
Я в свое время журнал по почте с CD получал. Никогда до этого не видел изогнутого компакт диска

Простой целлофановый пакет.

Свежеполученный корпус редуктора встает в положенное место на шасси "в притирку". Снизу мешает один из конденсаторов на моторе. Могли бы на 1 мм и повыше стойки сделать...
