Робот-шпион. Сборка робота. Общая тема.
Робот-шпион. Сборка робота. Общая тема
Обсуждаем общие вопросы сборки. Сайт для справок и сверки номеров http://spy-robot.ru/
Возможные проблемы в сборке Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.
1. Робот Шпион №1 – Ходовая часть – 11.01.2012 Противовесы не на одном уровне, небольшой зазор между противовесами. Лечение и последствия: не известны. 2. Робот Шпион №2 – Отсек для батареек – 24.01.2012 Наличие и целостность пружин. Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка. Прокручивающиеся саморезы. Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку. Возможен дефект литья шасси (пока у двух пользователей форума).
Я про 26 выпуск. Люди добрые, мне все почему-то кажется что я не так провода убираю, я конечно вставил плату последнюю, сделал так же как нарисовано в инструкции по установки платы, но все равно она придавливает провода, можете кто-нибудь сделать фотографию как у вас убраны провода(фото без платы), и вообще так комментарий по этому поводу, но фото я хочу увидеть.. Спасибо.
Посмотрите ролик на youtube - "сборка робота-шпиона №2" - там показывается, как и что нужно сделать для установки платы.
Тоже приобрел 26 номер, посмотрел на плату о слов нету. со стороны пайки вся платка в белых разводах которые перемыкают все пайки между собой . минут двадцать отмывал ацетоном и спиртом пока белый налет пропал. Я понимаю , что можно и не мыть но сколько отработает платочка я не берусь судить, по моему опыту достаточно не долго!
17 июл 2012, 17:02
Odstavec
Зарегистрирован: 16 янв 2012, 17:15 Сообщения: 92 Откуда: Санкт-Петербург
Re: Робот-шпион. Сборка робота. Общая тема.
Чем можно мыть платы, кроме спирта? Сейчас есть только уайт-спирит...
Ацетон или растворитель не берет тот пластик,что на платах,а вот самого робота,согласен,может поесть.
18 июл 2012, 18:12
bear76
Зарегистрирован: 17 май 2012, 14:05 Сообщения: 71
Re: Робот-шпион. Сборка робота. Общая тема.
Вопрос людям, разбирающимся: после установки платы uC2-S и соединения всех имеющихся разъёмов, робот перестал ездить. Зелёный светодиод на плате uC0-S тускло светится, оранжевый светодиод на плате uC1-S не светится вообще. Аккумуляторы свежезаряженные. После отсоединения контактов и приведения плат в первоначальный вид (без платы питания адаптера и платы uC2-S) всё осталось по-прежнему - не ездит. Подозрения на то, что плата питания адаптера "подвесила" систему. Ваши предположения? Спасибо.
Проверить\пошевелить контакты в нижнем ярусе(микросхемы\межплатный разьем). Наверное при установке,что то пережали и контакт потерялся.Ну или как самых плохой вариант, дорожка или пайка где отвалилась.
18 июл 2012, 19:03
bear76
Зарегистрирован: 17 май 2012, 14:05 Сообщения: 71
Re: Робот-шпион. Сборка робота. Общая тема.
mazepa2000 писал(а):
Проверить\пошевелить контакты в нижнем ярусе(микросхемы\межплатный разьем). Наверное при установке,что то пережали и контакт потерялся.Ну или как самых плохой вариант, дорожка или пайка где отвалилась.
Всё проверил, всё на месте. Питание приходит на нижнюю плату от платы питания адаптера - только что проверил.
Вопрос людям, разбирающимся: после установки платы uC2-S и соединения всех имеющихся разъёмов, робот перестал ездить. Зелёный светодиод на плате uC0-S тускло светится, оранжевый светодиод на плате uC1-S не светится вообще. Аккумуляторы свежезаряженные. После отсоединения контактов и приведения плат в первоначальный вид (без платы питания адаптера и платы uC2-S) всё осталось по-прежнему - не ездит. Подозрения на то, что плата питания адаптера "подвесила" систему. Ваши предположения? Спасибо.
Первое предположение - коротыш в системе после установки платы. Есть вариант пережатых\порванных проводов, разболтанных\выгнутых разъемов. (Перегиб\неконтакт). Данных мало. Пусть отпишутся те, кто уже устанавливал. Радиотехника - наука о контактах!
18 июл 2012, 19:18
arch07
Зарегистрирован: 04 мар 2011, 10:02 Сообщения: 698 Откуда: мск
Re: Робот-шпион. Сборка робота. Общая тема.
bear76 писал(а):
Вопрос людям, разбирающимся: после установки платы uC2-S и соединения всех имеющихся разъёмов, робот перестал ездить. Зелёный светодиод на плате uC0-S тускло светится, оранжевый светодиод на плате uC1-S не светится вообще. Аккумуляторы свежезаряженные. После отсоединения контактов и приведения плат в первоначальный вид (без платы питания адаптера и платы uC2-S) всё осталось по-прежнему - не ездит. Подозрения на то, что плата питания адаптера "подвесила" систему. Ваши предположения? Спасибо.
После установки последней платы - аналогично, висит. Снял, заработал робот. Сделал вывод: плата без микрухи "ВЕШАЕТ" систему. Будем ждать микруху.
А сейчас берут сомнения - что у кого-то работает программирование при установленной плате работает?
Вопрос людям, разбирающимся: после установки платы uC2-S и соединения всех имеющихся разъёмов, робот перестал ездить. Зелёный светодиод на плате uC0-S тускло светится, оранжевый светодиод на плате uC1-S не светится вообще. Аккумуляторы свежезаряженные. После отсоединения контактов и приведения плат в первоначальный вид (без платы питания адаптера и платы uC2-S) всё осталось по-прежнему - не ездит. Подозрения на то, что плата питания адаптера "подвесила" систему. Ваши предположения? Спасибо.
Тоже самое было вчера, снял плату, оказалось, что я прищемил провода... Уложил все провода ровно и теперь всё работает .
Может глюки от того,что случайно, при установке платы проколи ножками м\с или разьёмов провода.Вот и КЗ получился с глюками "висения" или иного рода? Хотя возможно,что робот действительно сдох из-за отсутствующей пока м\с. Хотя спорно,там нет ни чего на этой плате,кроме пустой панели и разьемов,ну и транзистор стоит,скорее всего ключик для динамика.
18 июл 2012, 20:24
bear76
Зарегистрирован: 17 май 2012, 14:05 Сообщения: 71
Re: Робот-шпион. Сборка робота. Общая тема.
В пятницу попробую проверить на роботе у друга, дождусь появления чипа, а там видно будет... Спасибо.
18 июл 2012, 20:29
darkcats
Зарегистрирован: 08 янв 2012, 15:00 Сообщения: 782 Откуда: Москва м.Щелковская
Re: Робот-шпион. Сборка робота. Общая тема.
все работает после установки платы.. и программируется тоже норм
Купил сегодня плату.Такой грязной я еще не видел в этом роботе! Разьем и правда стоит для динамика, нет двух "перемычек" на плате,скорее всего после их установки у робота появится искуствинный интеллект Все функции робота,сохранились после установки платы.
Эх......вот почему так мало интернет-магазинов, где есть наш журнал..... Пытаюсь заказать 7 номер уже с мая месяца.....Заказал на оф.сайте робота 6 мая а он мне так и не пришел, вчера позвонил и мне сказали что его только обработают на след.неделе а придет только в конце августа
Теперь вот сижу без одного колеса
19 июл 2012, 21:10
zoroz74
Зарегистрирован: 20 июн 2012, 18:18 Сообщения: 67 Откуда: Москва
Re: Робот-шпион. Сборка робота. Общая тема.

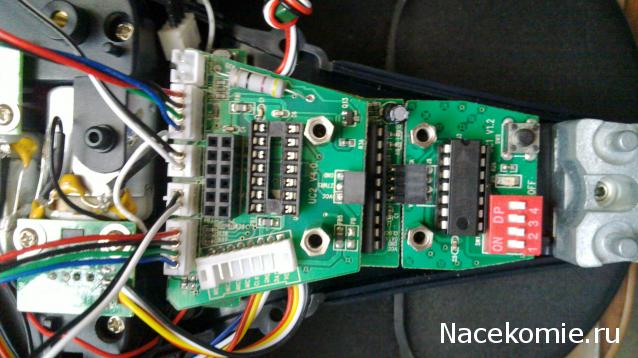

У всех немного кривовата плата стоит? Ровнее у меня её не получается поставить но видно что криво.
P.S. С ней и с проводами которые я вставил, робот работает и ездит. -------------------------- А еще мне интересно то что провода же по сторонам торчат и если прикинуть, то они так скажем "прижаты" платой и особо теперь не двигаются, и я там смотрю и думаю, а как же потом крышку мы будет ставить?
