Робот-шпион. Сборка робота. Общая тема.

Робот-шпион. Сборка робота. Общая тема



Обсуждаем общие вопросы сборки.
Сайт для справок и сверки номеров http://spy-robot.ru/

Возможные проблемы в сборке
Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.

1. Робот Шпион №1 – Ходовая часть – 11.01.2012
Противовесы не на одном уровне, небольшой зазор между противовесами.
Лечение и последствия: не известны.
2. Робот Шпион №2 – Отсек для батареек – 24.01.2012
Наличие и целостность пружин.
Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка.
Прокручивающиеся саморезы.
Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку.
Возможен дефект литья шасси (пока у двух пользователей форума).

Разделы ветки «Робот - шпион»
1. Робот-шпион График Выхода и Обсуждение серии viewtopic.php?f=64&t=2993&start=520

2. Робот-шпион. Сборка робота. Этап 1. Силовая сборка и двигатели viewtopic.php?f=64&t=3072

3. Робот-шпион. Гараж Азимова. Роботоразговоры. Роботофлуд. viewtopic.php?f=64&t=3143

4. Робот-шпион. Система питания viewtopic.php?f=64&t=3517

5. Робот-шпион. Двигатель и механика viewtopic.php?f=64&t=3625

6. Робот-шпион. Мастерская. Только мастер-классы viewtopic.php?f=64&t=3715

7. Робот-шпион. Скайнет: Роботоссылки viewtopic.php?f=64&t=3067

8. Робот-шпион. Видеокамера и видеонаблюдение viewtopic.php?f=64&t=3824

Вполне вероятно.

У меня такое было когда разъемы датчиков местами перепутаны были.

Всё, понял. Спасибо .

Добавлено спустя 1 минуту 13 секунд:

Вряд ли будет вертикальная плата... Вертикальная была в тестовом. У нас похоже все будут горизонтально :).

Никаких вертикальных плат. Смотрите журнал (№ 17) - там всё описано. Платы будут стоять бутербродом.
1 слой: uC0 (драйвер двигателя) + uC1 (программатор)
2 слой: uC2 (фотодатчики, светодиоды + простейшие звуки)
3 слой: uC3 (д.сигнал + лидар)
4 слой: uC5 (запись и игра звука)

Плюс 4 платы отдельно: uC4(ПИК датчик) uC6(передатчик на 2.4 Г) uC9 (камера)

Отдельно 4ре платы это как? Будут вне серии, по спец цене типа продавать, или они будут стоять отдельно от "бутерброда" просто?

Отдельно - значит не в "бутерброде". Т.е. внутри робота.

В хвосте uC4 - ПИК
Под ним uC9 - камера
Над моторами - uCS6 - связь на 2.4

И "внешние" модули uC7 - пульт с кнопками и антенной
и uC8 - модуль связи с ПК на частоте 2.4
Эти модули ес-но не в роботе.

Все модули идут "в комплекте" ( должны идти.) Если издательство не переиграет что-либо.

По поводу заносов.
При сборке хромал на правую ногу. Разобрал, перебрал редуктора - стал хромать на левую ногу.
Разобрал сегодня.
Моторы неплотно встают на своё место. Нужно слегка поднажать на него, не сломав ничего, мотор встаёт на место.
Никаких заносов теперь не наблюдается.

Спасибо! Помогло. Теперь работает правильно!

Товарищи, собрал робота до 15 номера, включаю, а он стоит, хотя горят и зеленая, и янтарная лампочка... Ни на нажатия, ни на переключения он не реагирует. Проверил подключение проводов (номер 12) – все правильно. Он будто в постоянном стационарном режиме... Помогите справиться с проблемой (

dingus, добрый вечер! А до этого, т.е. после сборки 13-го номера, робот двигался? У меня, нет. Купил уже 17-й номер, а дополнительно заказал 12-й. Только после того как поменял плату, всё заработало. При включении, зелёный светодиод загорелся заметно ярче и после небольшой паузы включились двигатели. Теперь, робот программируется, правда повторно команды выполнять не хочет. Каждый раз приходится вводить комбинации заново.

Я начал собирать только что, имея на руках уже 16 номеров.. Зря, конечно, ведь не понятно на каком этапе проблема (есть вероятность, что это дохлые батарейки. Сильно не ругайтесь, иных в доме не нашел, а уже ночь была).. Проверить смогу только завтра, отпишусь как чего... Я тоже думаю, что проблема в последних платах. Спасибо за стремление помочь

Добавлено спустя 5 минут 1 секунду:

А у вас может быть проблема с uC1, он отвечает за программу... Блин, столько дополнительных затрат (

Позорище!
В журнале, 18 выпуске, на 4 странице авторы не знают, где у диода анод и где катод.

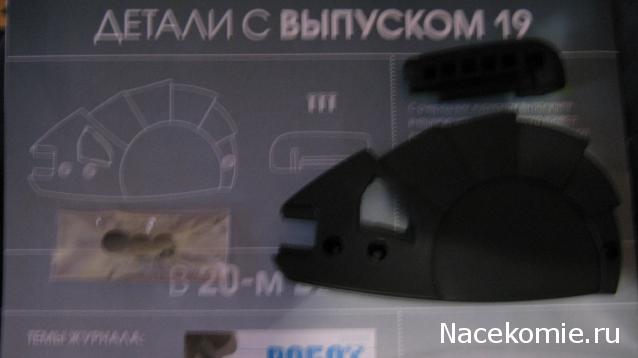

В 19 номере будет крышка крыла с винтами?

Да и резиновый бампер .

Отсоединил плату из номера 14, поехал, но с закосом... Закос исправляется, а вот плату или чип менять... Да и не понятно что именно

Скорее всего, плату. У меня, когда робот не работал, практически на всех ножках первого чипа было напряжение 7.7 вольта. Когда менял плату, думал что и чип нужно будет менять. Но ничего, работает.

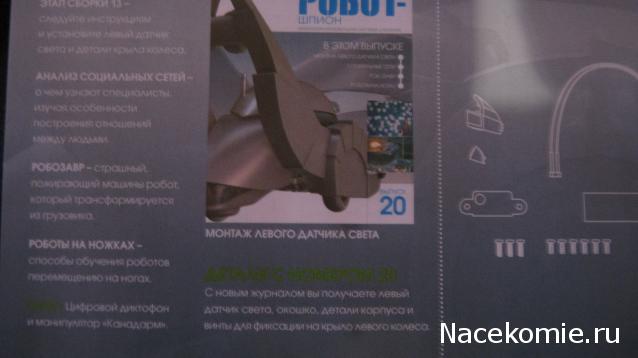

Снимал с телефона . Если надо - завтра пересниму .

Можно ли фото собранного?:)
