Робот-Шпион. Пульт управления и гарнитура

Ага. Спасибо за информацию. Соединю две 1,5 батарейки и посмотрю, что получится. Если будет мало, соединю три.

Пфф... Я не хотел устраивать никаких отдельных систем, посылающих отдельные сигналы, я хотел сделать маяк автономным. Согласись: удобно ведь было бы, если маяк был бы независим от ПДУ? Плюсов куча.

я предлогаю вот это вместо пульта http://www.xakep.ru/post/42852/ красиво и эстетично!

http://houseflowers.ru/catalog/005
Вот это действительно красиво. А управление мыслями не подходит.

Дети, к школе готовьтесь, хватит флудить!!!!

К стате пульты у роботов все одинаковые, прикольно я одним пультом двумя управляю.

Это уже никому не интересно

Может кто либо толково объяснить как заменить приемник и передатчик в пду на более менее адекватный?

а почитать темку с начала никак????

Наш коллега Aleksahdr выполнил и опубликовал все принципиальные схемы скотинки. Для кого он это сделал????

Например мне это очень помогло.

И так приступим
По скольку после установки платы uc-7 (радиочастотный модуль для пк) пульт дистанционного управления перестал работать как положено я решил сделать небольшую модификацию.
Эта модификация не требует никаких механических изменений в оригинальных деталях робота!

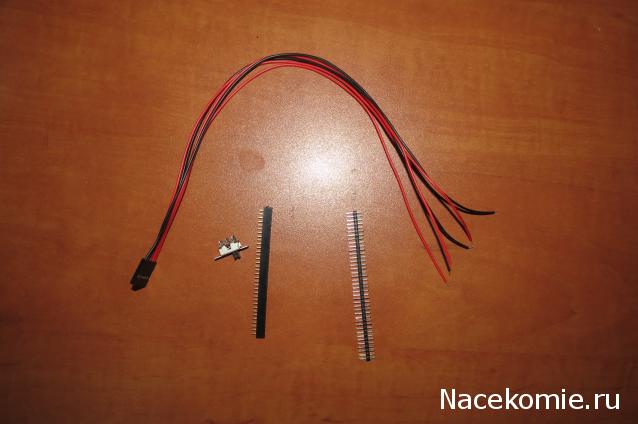

Что бы не заказывать разъемы шлейфиков робота шпиона из Китая, идем в ближайший магазин радио деталей и покупаем такие вот 2-х мм разъемы, выключатель и провода:

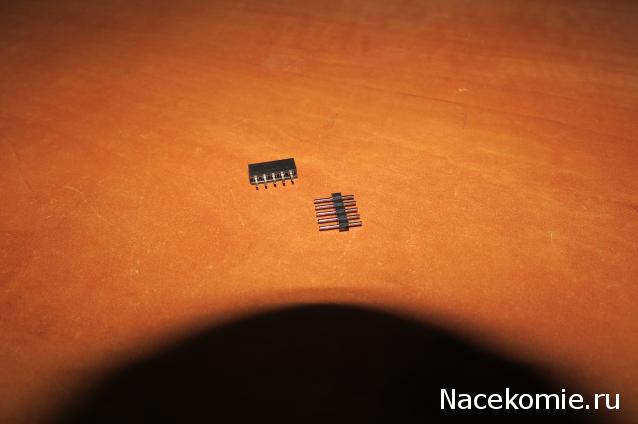

Отпиливаем их на длину 5-ти контактов:

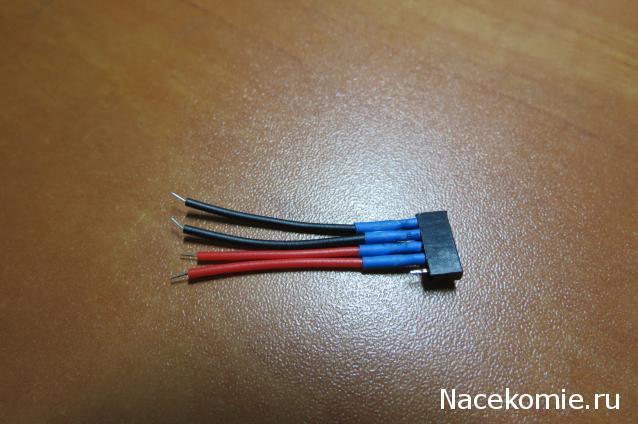

Спаиваем это все таким вот образом:


Что бы разъемы не развалились можно залить их эпоксидной смолой со стороны соединения проводов.

Выключателем нужно разрывать черный провод который находиться рядом с красным!

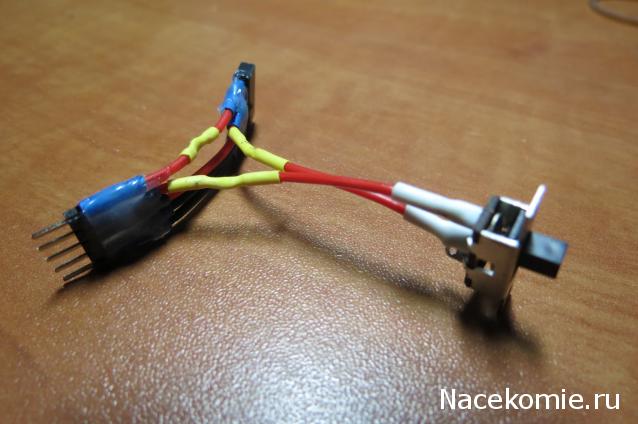

В конце мы получаем переходник которым можно будет отключать питание платы Uc-7.

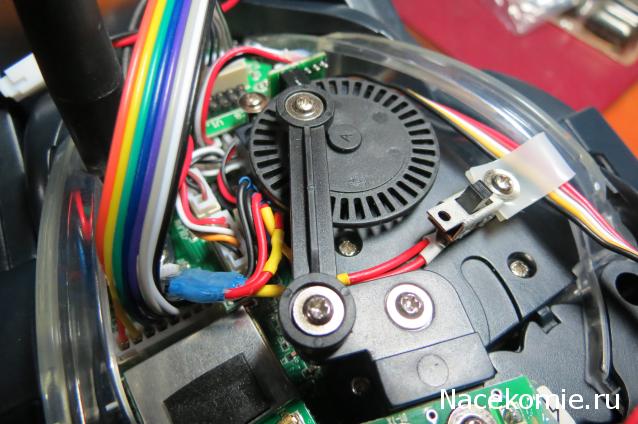

Ниже представлено фото одного из вариантов установки этого переключателя:

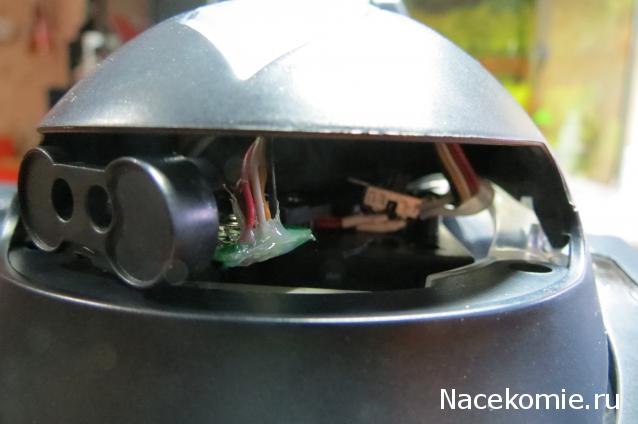

Такой вид монтажа представляет доступ к переключателю через окошко лидара не разбирая робота

Теперь мы в любой момент можем отключать и включать плату Uc-7 для корректной работы ПДУ нашего робота шпиона.
Искренне надеюсь что после завершения сборки робота производители исправят эту не дороботку и переключатель можно будет снять, вот почему я не стал резать и впаивать переключатель в оригинальный шлейфик. Всем удачи!

А как влияет отключение питания платы uc7 на работу других плат Робота-шпиона. Задаю этот вопрос поскольку в теме про электронные платы обсуждался вопрос о влиянии нагрузки по цепям CLK и DATA на сбои в работе ПИК датчика.
И второй вопрос: а не приведёт ли отключение только одного провода питания платы uc7 в итоге к выходу из строя других плат Робота-шпиона?

При отключении питания платы uc-7 все другие платы продолжают свою работу в нормальном режиме (кроме платы звукозаписи и камеры, так как они опираются на плату uc-7).
По поводу выхода из строя, я не думаю что это может как либо испортить другие платы, все работает так, как будто вы просто отключили плату uc-7, мы ведь не подаем на плату повышенное напряжение, мы просто отключаем ее. Весь день игрался с отключенным переключателем и никаких проблем не обнаружил.
Единственное чего стоит опасаться, это переключение переключателя при включенном роботе (это так для подстраховки).

Можно сделать отключение не платы в целом а двигателя лидара.

Идея не в экономии, идея возврата управления нижележащим контроллерам.

Вот было бы здорово, если по командам управления с ПДУ можно было отключать плату uc7. Причём возможно это даже не сложно сделать: "отловить" в Роботе-шпионе сигнал, возникающий при приёме всех команд ПДУ, и электронный отключатель сделать с реле времени.
Однако мне кажется, что вопрос о рисках отключения платы uc7 без отключения звуковой платы остаётся открытым. А что если, например, при повышении/понижении температуры какая-нибудь плата от этого не заглючит или при продолжительной работе просто не сгорит. Не ясно как это можно точно определить до того.
А насчёт двигателя лидара: в принципе такие же сомнения.
Хотя в принципе хорошо бы эти дополнительные возможности были.

какие риски? ну упираются напряжения сигналов в закрытые транзисторы, так они и рассчитаны на роботу с напряжениями этих сигналов.

А как определить закрытые они или нет точно? Для этого надо какие-то измерения делать или с разработчиком советоваться. А так получаются одни предположения.

Подав сигнал на вход выключенного усилителя вы сможете его спалить???
