Робот-Шпион. Пульт управления и гарнитура

1)Для начала нажать на кнопку "Программирование" (две шестеренки), должен загореться синий светодиод на пульте!



2)Вести любую команду (или ряд команд) - вперед, назад, за светом, от предметов, НО читай сразу 3-й пункт!



3)После введения каждой команды, нужно нажать кнопку "Подтвердить" (галочка):



4)Далее, когда ты всё набрал, нажми кнопку "Пуск" (основная кнопка - "скрытый режим") :



5)Вот и всё, все команды он (робот) должен выполнить!

6)Когда робот всё закончил, нужно удалить все команды. Кнопкой "выключить" робота этого сделать нельзя! Сначала нужно взять пульт, само собой, потом нажать кнопку "Удалить" (основная кнопка - "Видеокамера) :



И это еще не всё, после нажатия данной кнопки, нужно нажать кнопку - "Подтвердить" :



и команды удалятся.

7)Можешь начинать всё заново!

А нафига феритовое кольцо на провод к антене?
Данное кольцо - заградительный ВЧ-фильтр.
Вешается обычно на провода питания и интерфейсные кабели для исключения утечки ВЧ потенциала по данным проводам. Без такого фильтра провода начинают интенсивно излучать ВЧ мусор. А это и помехи, и самовозбуждение.
А потому подобное кольцо на антенном проводе смотрится мягко говоря странно.

DanilinS
А ты прежде чем это писать попробуй почитать сначала что и почему

Мне вот тоже не понятно зачем вешать ферритовое кольцо на провод антенны?

Если пульт работает нормально, то "вешать ферритовое кольцо на провод антенны" не нужно.

"Экран" образует две дополнительные распределённые ёмкости между проводником (до катушки) и между антенной (после катушки) и общим проводом питания. Если в разрыв между проводником и антенной включить индуктивность, то образуется фильтр типа П-образного, что в выходных цепях передатчиков. В самом общем виде основная функция фильтра - исказить амплитудно-фазочастотный спектр помехового сигнала до вида, безопасного с точки зрения самовозбуждения.

Фильтр от балды считаем??? Согласование с нагрузкой??? У нас даже антенна кривая ни как не дотягивает до 1/4 волны на 27МГц. Все это сомнительно. А вот экран между передатчиком и платой это нормально.

И все таки: почему у одних все работает в пределах нормы, а у других глючит? Причина в кривых руках роботосборщиков или 1-2% китайского брака?

В кривых руках разработчиков.

"Экран" - это условность. Настоящий экран или должен охватывать всю экранируемую плату, или иметь размеры значительно превосходящие длину волны излучения, от которого нужно заэкранироваться (иначе волны будут огибать "экран"), а кроме того необходима определённая толщина материала экрана в зависимости от химсостава экрана и опять же длины волны неизвестно какого сигнала...... Кто в итоге может точно сказать какой экран нужен?
Фильтр от балды не считаем. Чтобы считать фильтр необходимо много чего знать. Для начала: точную схему всего пульта, чёткое понимание какие сигналы и где формируются; диаграммы и спектры сигналов, которые должны быть, в разных точках схемы; приборы, которые снимают реальные диаграммы и спектры... Короче нужно быть разработчиком пульта.
"Фильтр", "экран", или как хотите это устройство назовите, я не считал и считать не собираюсь, а подобрал его конструкцию экспериментально.
Кольцо я использовал исходя из следующего: подходящие размеры индуктивности, простота изготовления, сравнительно легко найти в б/у лампе, малые поля рассеяния по сравнению с некольцами, для которых может потребоваться своя отдельная экранировка индуктивности.
Мои пульты работают, замечаний на сегодняшний день к ним нет. Простым способом снята проблема. Можно другими, более полезными делами заниматься.
Считаю, что разные пульты в принципе имеют разные характеристики деталей, размеры проводников и др. отличия, приводящие к отличиям спектральных характеристик излучения. В силу этого, одни пульты могут нормально работать в виде по умолчанию, другие пульты потребуют доработки.
Кстати в районе соединения провода с антенной есть посадочное место для платы, которую в нашей комплектации не приложили. Я предполагаю, что разработчик тоже экспериментировал с "фильтром". Предполагаю в данном случае мы имеем дело не с последствиями китайской сборки, а с конструктивными дефектами (конструкция и схема не достаточно отработаны). Все претензии к разработчику, а не к изготовителю. Но в данном случае речь идёт именно и только о самовозбуждении пульта.

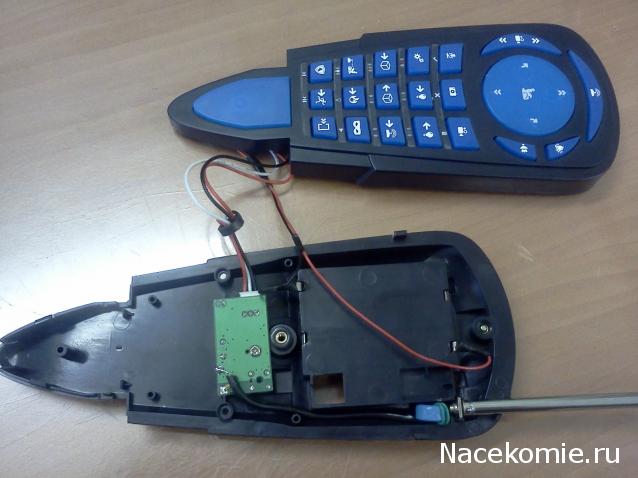

Привет всем. Может такое сообщение было, прошу меня простить. Но хочу поделиться своим опытом. Вчера собрал пульт. Робот отзывался не на все кнопки. При повороте вообще крутился на месте. Цвета загорались не все. Разобрал пульт, промыл плату с контактами для кнопок, спиртом. Не помогло. Почитал форум и решил поменять провод, от передатчика к антенне, на экранированый. И заодно поставить кольцо ферритовое. Всё спаял. Включаю робот с кодом 1100, включаю пульт, нажимаю кнопки, ноль эмоций. Вообще ни какие команды не выполняет. Разбираю пульт. Отпаиваю повод с экраном, припаиваю обычный, ноль эмоций.

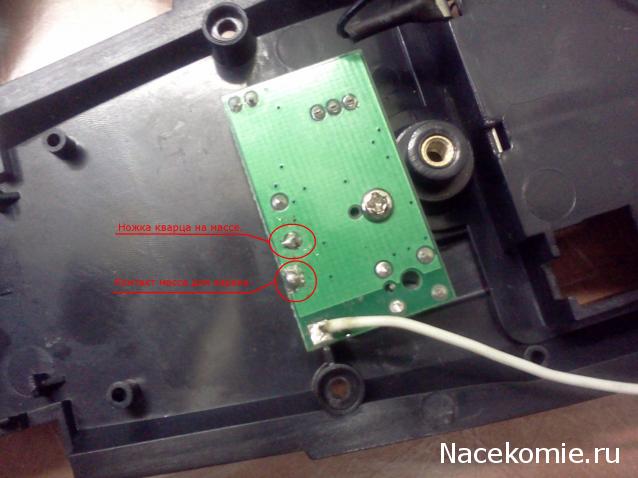

Прозваниваю плату передатчика, всё нормально. Сигнал с платы кнопок приходит. И тут я решил посмотреть на кварц. Звоню ножки . Которая должна сидеть на массе не звониться. Ну вот, опять холодная пайка. Беру паяльник, грею контакт. Припаиваю антенну, включаю. Всё работает, на все кнопки откликается. Ура!

Очень интересно!
А на какой дальности от робота работает пульт с выдвинутой антенной и с невыдвинутой антенной?

Дальность, примерно 2м. Пробовал в небольшой комнате.

2 метра - это при невыдвинутой антенне?

3м с выдвинутой антеной.

В пульты с экраном, установленным согласно инструкции на с.1 темы "Только мастер-классы", дополнительно установлены включатели питания.
В качестве включателей использованы двухпозиционные тумблеры. В товарном чеке их наименование:
SMTS-102-A2. Тумблер ON-ON (3A 125VAC) SPDT3P

Тумблеры куплены в "Чип и Дип" по 56 руб. за 1 шт.

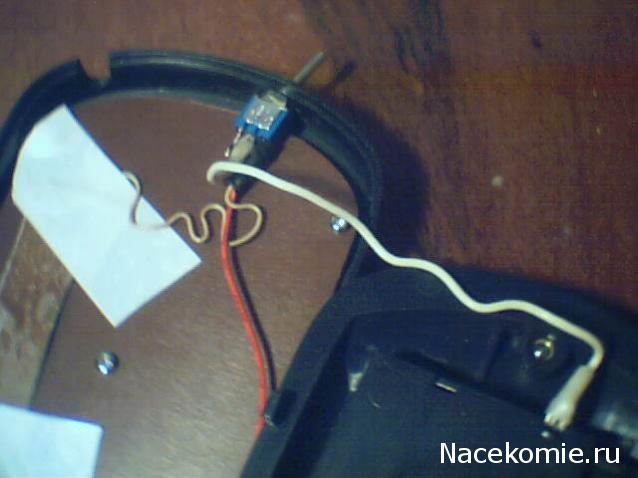

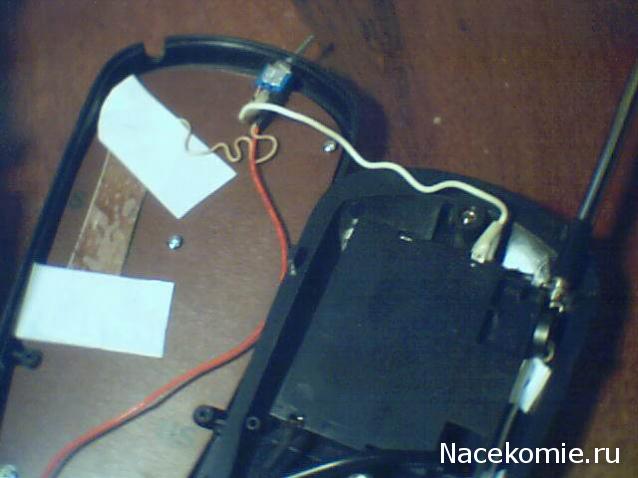

Установка тумблера показана на рисунках Pic1 - Pic3.jpg.
Отверстие для закрепления тумблера в корпусе пульта сначала проплавил разогретым на огне гвоздём, затем расточил до нужного диаметра надфилем.
Тумблер боковой стороной лежит на плате. Красный провод пульта отпаян от контакта батарейного отсека и вместе с проводом от "экрана" подпаян к боковому контакту тумблера. При этом для изоляции места пайки использована своя чёрная трубка, которая до того изолировала место соединения красного провода и контакта отсека питания.
Введён дополнительный провод с ПВХ-трубками между средним контактом тумблера и контактом батарейного отсека (на рисунках Pic1 - Pic3.jpg - толстый белый провод).

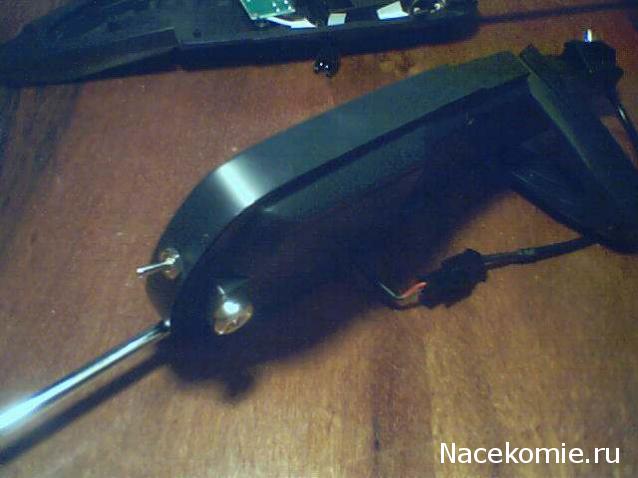

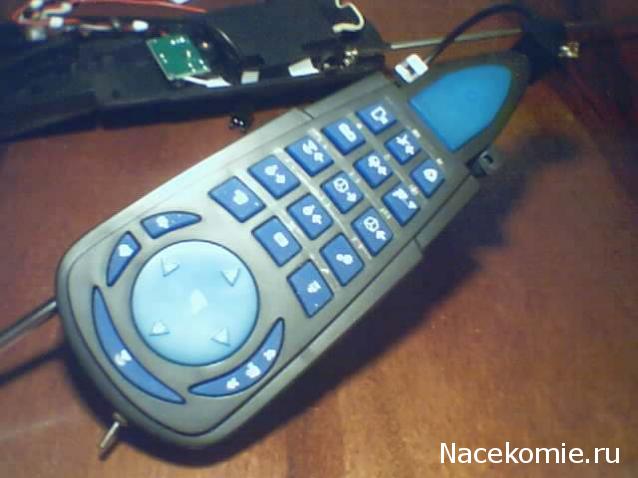

Все изначально предусмотренные функции ПДУ и их реализация (в том числе крепление ПДУ к зажиму, поворот ИК излучателя) сохранены без изменений (рис. Pic4, Pic5.jpg).

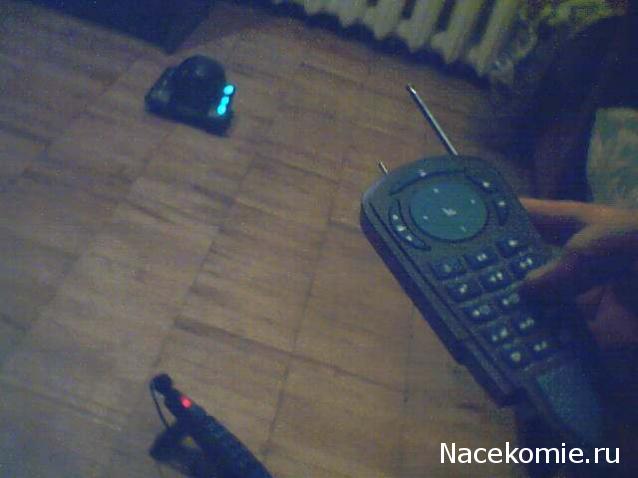

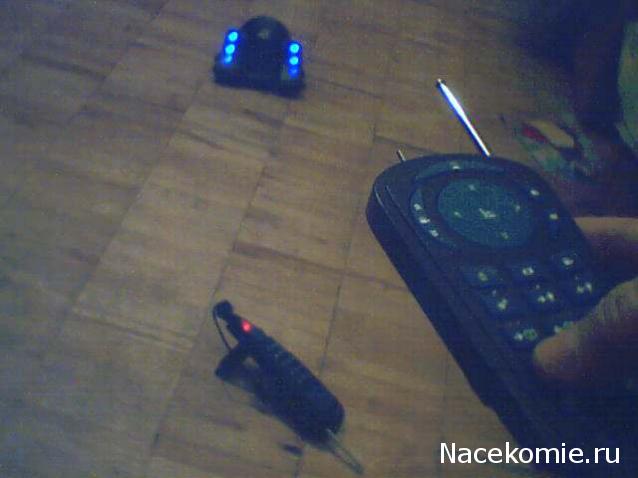

При выполнении функций ПДУ, связанных с включением ИК излучателя ПДУ, удобно использовать два ПДУ: один излучает, другой управляет. Примеры показаны на рисунках Pic6, Pic7.jpg.
За два месяца работы двух доработанных ПДУ (с "экранами" и включателями питания) новых проблем не выявлено.

Тема дальности пульта остаётся открытой ? Как я понимаю.
И спиральные не помогают?

Спиральные кто? Антенны?

Я не вижу ни одной антенны 27 МГц. Длинна волны 27 МГц около 11 метров, антенна должна быть как минимум 1/4 длинны волны. Хорошая антенна должна быть минимум 2.6 метра. То что у нас это жалкое пародия на антенну.

На то есть удлинняющая индуктивность, жалкая (опять же!) пародия на которую изображена пружинкой с плотно прилегающими друг к другу витками на приемной антенне робота. Кстати, прошу заметить: на последнем видео по сборке хвостовой стойки антенна робота РАСТЯНУТА! Видать там тоже проблемы с дальностью приема были. А вот антенна пульта - обычная несогласованная железяка. Тут реально глупость, а-ля "китайская приблуда на радиоуправлении".
