Какая частота несущей? То, что модулированный - выделятся на общем фоне.

Добавлено спустя 2 минуты 2 секунды:

ИМХО, правильнее - экранировать плату передатчика, и вынести её наружу. Но это корпус колхозить надо.

На данный момент мой опыт говорит, что помеха идёт не от передатчика ПДУ, а именно от выходной цепи передатчика: провод-контакт-телескопическая антенна. Я разбирал ПДУ и перемещал антенну по основной плате без экрана. И возникало самовозбуждение практически везде. А сама плата передатчика при этом находилась на удалении от платы ПДУ. Короче сейчас результат такой: чтобы уменьшить наводку от выходной цепи передатчика ПДУ до приемлемого уровня можно медный экран шириной 1-1,5 см расположить на плате ПДУ прямо вдоль этой излучающей цепи. Длина экрана: от выхода передатчика до винтика крепления платы ПДУ (не касаясь самого винтика) около выхода антенны из корпуса. При этом стоит обратить внимание: упирается контакт антенны в этот винтик или нет. Я определил упирание с помощью кусочка изоленты, наклееного на винтик. При сборке пульта уголок контакта с резьбой (для вкручивания антенны) упирался в шляпку винтика и прорывал изоленту. Поэтому целесообразно слегка сточить упирающийся уголок контакта и не соединять экран с этим винтиком.

Расскажите пожалуйста поподробней как заэкранировать плату! )

Я не разглядел, там провод экранированный до антенны? Если нет - взять кусок 50-омника тонкого, и заменить.

Не хочется паять и перепаивать оригинальные платы - появляется риск поломки... Поэтому я такое советовать никому не буду.
Я выложил наиболее подробную инструкцию установки экрана в ПДУ. Она почему-то оказалась на первой странице Мастер-класса

Ну, шанс сломать есть всегда. Просто замена фидера антенны на нормальный - наиболее правильный путь.

Меняйте, паяйте. Кто против? Сообщите итог.

Вот это правильно!

Переношу все в эту тему.

Ради эксперимента заменил в пультах медные экраны размером 60 на 13 мм на такого же размера, но из жести от обычной консервной банки. Пришлось подвинуть экран ближе к краю платы, вдоль которой антенна, контакт, дополнительная индуктивность и провод от передатчика располагаются. Если с медным экраном наилучшие результаты были на расстоянии 1 см от этого края, то с жестяным - получилось 5 мм.

А чем мерить ток при проверке пульта на " самовозбуждение", мультиметром?! Как и куда подключать щупы мультиметра , если им мерить?

Мультиметр в режим амперметра, для измерения тока. Сделать разрыв цепи в питании и подключить + прибора на - батареи, тобто последовательно в цепи. Не забудьте предел измерения начать ставить с максимального, дабы не спалить прибор.

Целесообразно не разбирать пульт, а только заднюю крышку отсека питания снять и удалить батарейки. С помощью пары "крокодильчиков" подключить внешний источник напряжения, последовательно включённый с мультиметром в режиме измерения тока. Получается, что один вывод мультиметра соединяется с одним выводом внешнего источника питания, а другой вывод мультиметра к "крокодильчику" и другой вывод источника питания с ещё одним "крокодильчиком". "Крокодильчики" подключить с соблюдением полярности к выводу + батарейного отсека, ближнему к выходу телескопической антенны из пульта, и к выводу -, располагающемуся по диагонали относительно +.
В качестве внешнего источника напряжения можно использовать сами батарейки, соединённые последовательно, аналогично тому, как они включены в батарейном отсеке. Но лучше использовать блок питания с возможностью регулировки выходного напряжения до 5 В.

Наиболее подробный порядок установки экрана в пульте Робота-шпиона выложен на первой странице темы "Мастер-классы".

Спасибо , завтра попробую.

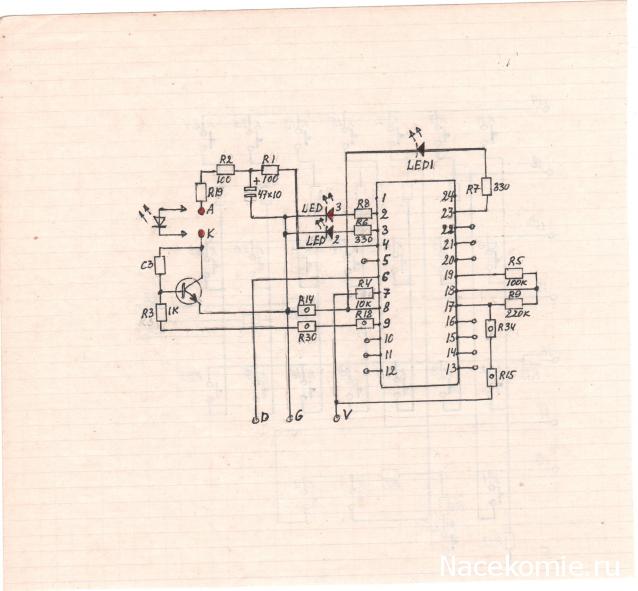

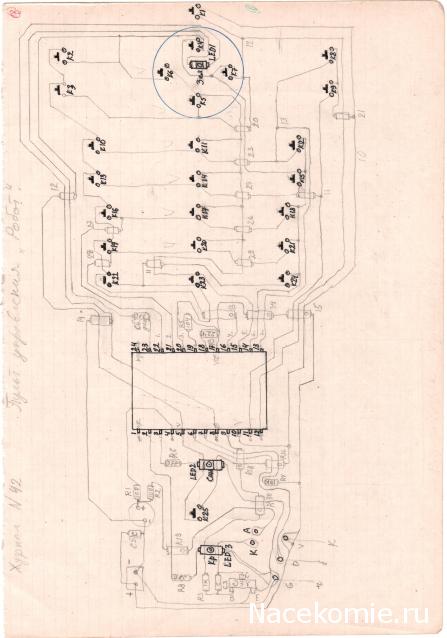

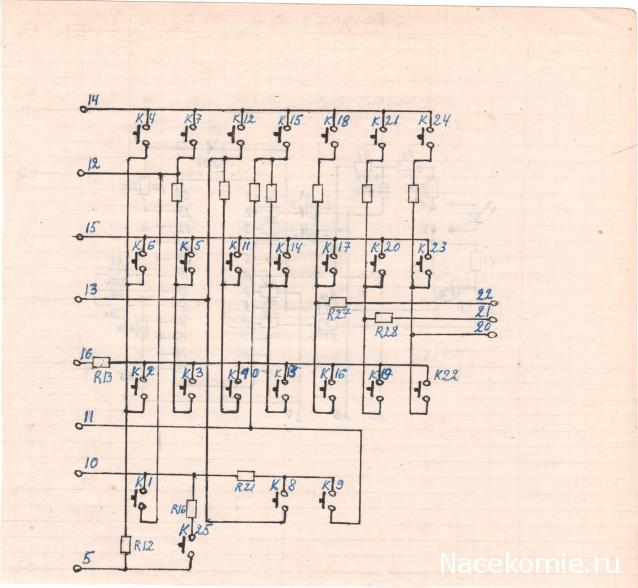

Посылаю схемы пульта, передатчик позже.

Откуда дровишки?

Передатчик не вложился.

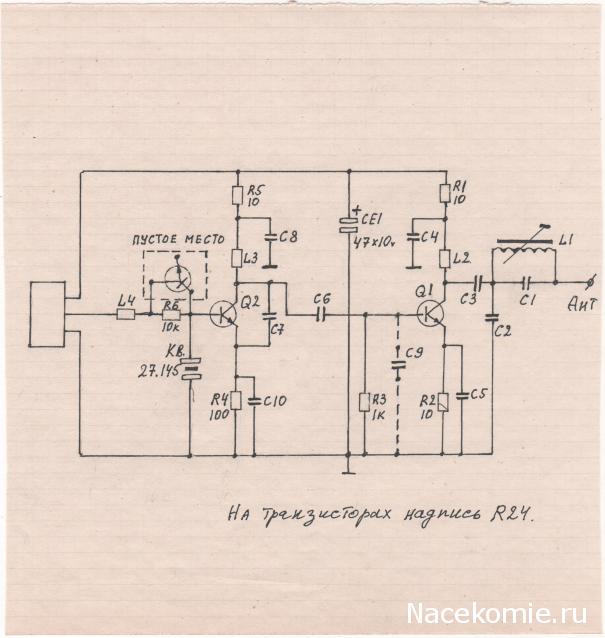

Схема передатчика

Добавлено спустя 6 минут 23 секунды:
Выключатель питания и утоплена антенна.

Добавлено спустя 9 минут 28 секунд:

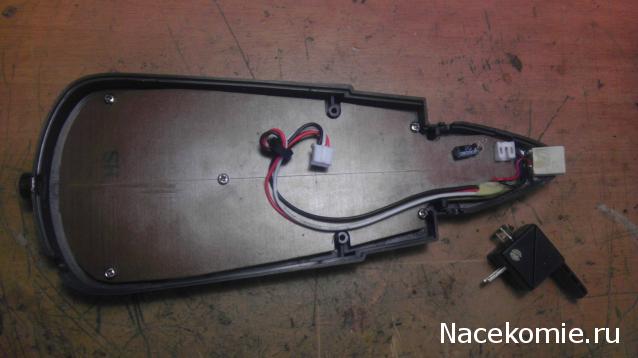

Разъем для ИК датчика и сам датчик

Добавлено спустя 6 минут 28 секунд:


Добавлено спустя 11 минут 40 секунд:
Разъем для ИК датчика и сам датчик.

Добавлено спустя 10 минут 49 секунд:


Добавлено спустя 2 минуты 11 секунд:


Добавлено спустя 3 минуты 9 секунд:


Добавлено спустя 20 минут 37 секунд:


Добавлено спустя 1 минуту 41 секунду:


Добавлено спустя 22 минуты 33 секунды:

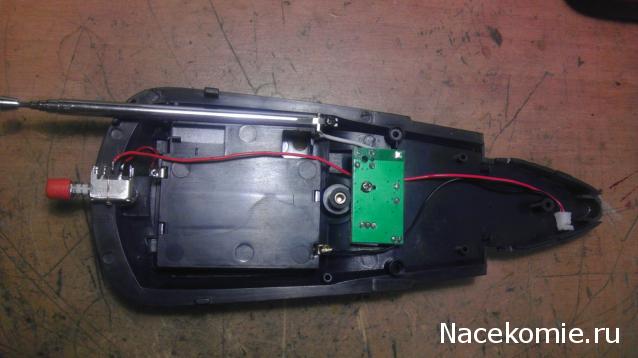

Пульт и датчик .

Добавлено спустя 1 минуту 21 секунду:
Пульт и датчик .

Добавлено спустя 1 минуту 49 секунд:
Пульт и датчик .

Добавлено спустя 4 минуты 49 секунд:
Пульт и датчик.

Добавлено спустя 9 минут 52 секунды:


Добавлено спустя 3 минуты 53 секунды:


Добавлено спустя 5 секунд:


Добавлено спустя 1 минуту 40 секунд:


Добавлено спустя 5 секунд:


Добавлено спустя 2 минуты 9 секунд:

Выключатель питания и утоплена антенна.

Добавлено спустя 3 минуты 31 секунду:
Пульт и датчик.

Добавлено спустя 2 минуты 31 секунду:
.

Добавлено спустя 3 минуты 31 секунду:
Пульт и датчик.[/quote]

Сегодня нашел время поковыряться с пультом. Проверял пульт на "самовозбуждение" пульт. Подключил мульт к пульту последовательно как и советовали добрые люди. Впульте есть микровыключатель питания (сам поставил давно). Так вот , я может что неправильно сделал? После включения питания ( от трех батареек) на мульте отобразились 0.00 и все.Мульт в режиме 10А. Врежиме 200ма тоже самое. При нажитии на любую кнопку с командой значение на мульте менается на число -001. При отпускании кнопки возвращается значение 000. Эти замеры делал без "экрана". Поставил только индуктивность от сберегайки с двумя витками и заменил башмак антены на точнотакуюже пластинку меди.

Вопрос к vladimirdan м тем кто в этом хорошо соображает в этом : Все ли я сделал правильно при замере на самовозбуждение ? Я просто ожидал увидеть другие немного цифры на мульте , чето мне кажется я гдето сделал не так...???
