Обсуждаем общие вопросы сборки.
Сайт для справок и сверки номеров http://spy-robot.ru/

Возможные проблемы в сборке
Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.

1. Робот Шпион №1 – Ходовая часть – 11.01.2012
Противовесы не на одном уровне, небольшой зазор между противовесами.
Лечение и последствия: не известны.
2. Робот Шпион №2 – Отсек для батареек – 24.01.2012
Наличие и целостность пружин.
Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка.
Прокручивающиеся саморезы.
Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку.
Возможен дефект литья шасси (пока у двух пользователей форума).

Разделы ветки «Робот - шпион»
1. Робот-шпион График Выхода и Обсуждение серии viewtopic.php?f=64&t=2993&start=520

2. Робот-шпион. Сборка робота. Этап 1. Силовая сборка и двигатели viewtopic.php?f=64&t=3072

3. Робот-шпион. Гараж Азимова. Роботоразговоры. Роботофлуд. viewtopic.php?f=64&t=3143

4. Робот-шпион. Система питания viewtopic.php?f=64&t=3517

5. Робот-шпион. Двигатель и механика viewtopic.php?f=64&t=3625

6. Робот-шпион. Мастерская. Только мастер-классы viewtopic.php?f=64&t=3715

7. Робот-шпион. Скайнет: Роботоссылки viewtopic.php?f=64&t=3067

8. Робот-шпион. Видеокамера и видеонаблюдение viewtopic.php?f=64&t=3824

Да забейте вы на то что колеса крутятся чуть по разному. Нельзя без электроники синхронизировать два электромотора, даже если вам удастся заставить его ехать идеально ровно то через день-два он опять начнет сползать в сторону. Внимательно посмотреть видео на сайте нашего робота там хорошо видно что при движении он постоянно корректирует направление.

Кстати мой,после "обкатки" обоих редукторов едет прямо без электроники,но есно только по ровной и однородной
поверхности.Правда,более7-8 метров не где его запустить.

У меня крыльчатка цеппляет за оптопару. подложил малюсенький кусочек картона между движком и куда прикручивается датчик теперь не цепляет. так что есои у кого такая проблема подложите бумажку туда куда писал. и все будет путем

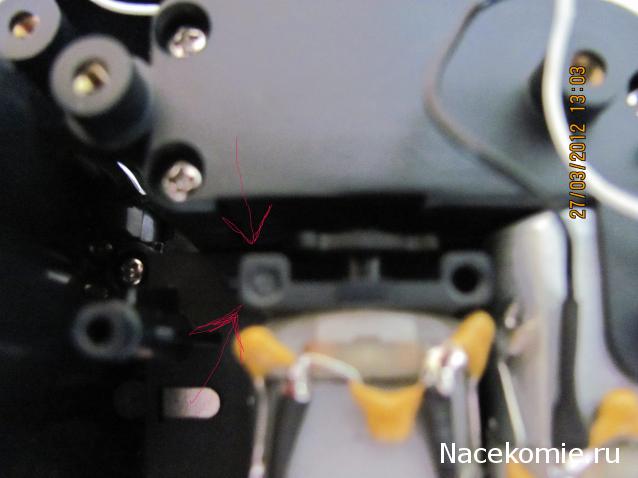

Я вот тоже решил установить плату, да не тут то было! Одного из отверстий в которые должны вставляться винты у меня просто нет!
Точнее она не пробита. Что делать?

Сверлить, батенька, только сверлить!

Так там же резьба должна быть. А если я её сотру?

Там саморезы,они сами нарезают резьбу при вкручивании.Подобрать сверло по диаметру второго отверстия и просверлить.Лучше НЕ эл. дрелью.

Добавлено спустя 3 минуты 8 секунд:

Лучше не колхозить,а отрегулировать шторку на валу двигателя.

Нет там никакой резьбы. Смотри в соседних гнездах. Крепление на САМОрезах.
Резьба появится только после выкручивания самореза. При повторном вкручивании надо будет ловить резьбу.

Да, и сверли вручную. Сверло держи цанговым карандашом или пальцами.

а чего там колхозить то. я пытался подвинуть дальше к движку крыльчатку. но она дальше не садится. пришлось подложить бумажку и ничего колхозного тут нет.

Потому,что литьё такое.Отверстие в наружней части шторки меньшего диаметра,тож нужно рассверливать.Тогда можно немного подвинуть и этого будет достаточно.А бумажки,это не для роботов,хоть и игрушечных.

Ты, не одинок. Такая-же проблема. Будем сверлить.
Это камень в огород AndKoev723

Кто нибудь сделал заднее колесо нармальным(что бы оно не шаталось верх вниз?) кто нибудь выложе те фотку начинку того что получилось!

У меня одно колесо "вихляет", и редуктор этого колеса громче работает и периодически "потрескивает".
Что делать?

У меня с правым тоже так было, пока не затянул все винты и саморезы редуктора и нижней крышки.Как потом оказалось именно нижняя крышка села не до конца на посадочные места.Проверте все посадки корпусов редуктора.

а смысл этого мероприятия? если конструктивно заложен зазор?

Нижнюю крышку чтобы снять пришлось весь редуктор разбирать, она кроме как саморезами, ещё и защёлками крепится. Посмотрел, криминала не обнаружил. Собрал всё, затянул винты и саморезы посильней и опробовал. Да, вихлять стало меньше,а периодический треск исчез. Затянул все и на другом редукторе и колесо стало немного вихлять, до этого казалось что оно ровно крутилось (может не заметил первый раз).
Теперь меня интересует вопрос: как потом снимать нижнюю крышку редуктора для техобсуживания?

Думаю этому редуктору тех.обслуживание не потребуется.Если заложить липкую смазку,которая шла в комплекте,её очень на долго хватит.Робот или сломается или надоест,прежде,чем понадобится ТО редуктора.

У меня обнаружилась небольшая проблема. При установке и попытке провернуть держатель с шариком мешал противовес. Убрал противовес, поставил держатель. Теперь не устанавливается противовес. Как решить эту проблемку? Может напильником одно, мешающее крепление сравнять, или держатель с шариком выкрутить и на клей посадить?

Без буты, ой фотки, не понятно. Все собралось без проблем.

всем прив уменя такая проблема оптический датчик цепляетсяза плату точнее где он должен стоят как бы посередине 1 край шаркает !(( датчик стоит до упора ! на другом моторе всё норм!
