Робот-шпион. Сборка робота. Общая тема.
Робот-шпион. Сборка робота. Общая тема
Обсуждаем общие вопросы сборки. Сайт для справок и сверки номеров http://spy-robot.ru/
Возможные проблемы в сборке Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.
1. Робот Шпион №1 – Ходовая часть – 11.01.2012 Противовесы не на одном уровне, небольшой зазор между противовесами. Лечение и последствия: не известны. 2. Робот Шпион №2 – Отсек для батареек – 24.01.2012 Наличие и целостность пружин. Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка. Прокручивающиеся саморезы. Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку. Возможен дефект литья шасси (пока у двух пользователей форума).
Проверьте как включается с ПДУ режим "виртуальной растяжки" (левый ряд кнопок ПДУ, вторая снизу) и выключается (правая нижняя кнопка). Опишите, что происходит.
При нажатии кнопки с ПДУ "виртуальная растяжка" робот замирает,загораются красные светодиоды и датчик который постоянно крутится,останавливается ровно посередине. И еще если прислушаться то через какой то промежуток времени у робота переодически как будто мотор на долю секунды включается,но он не движется. А при нажатии кнопки выход на ПДУ красные светодиоды гаснут.
А не кто не знает,что за кнопка "регистрация"? Может как сервак будет,по левым ключам отшибать будет?
20 май 2013, 13:28
vladimirdan
Зарегистрирован: 12 май 2012, 13:37 Сообщения: 924
Re: Робот-шпион. Сборка робота. Общая тема.
patron13
Я просил Вас поработать с ПДУ (самый первый, на 27 МГц который), но так и не понял ничего. Не включая компьютер проверьте включение-выключение "виртуальной растяжки". Лампочки загораются при включении? Головка лидара останавливается? При выключении лампочки гаснут? Головка лидара включается на сканирование?
Но у других он показывается! Не может же быть у всех по разному?
20 май 2013, 13:50
vladimirdan
Зарегистрирован: 12 май 2012, 13:37 Сообщения: 924
Re: Робот-шпион. Сборка робота. Общая тема.
У кого других? У Вас есть? Если есть, то какая версия Windows стоит? На сколько компьютеров и сколько раз устанавливалось ПО?
20 май 2013, 14:22
patron13
Зарегистрирован: 18 май 2013, 21:39 Сообщения: 15
Re: Робот-шпион. Сборка робота. Общая тема.
vladimirdan писал(а):
patron13
Я просил Вас поработать с ПДУ (самый первый, на 27 МГц который), но так и не понял ничего. Не включая компьютер проверьте включение-выключение "виртуальной растяжки". Лампочки загораются при включении? Головка лидара останавливается? При выключении лампочки гаснут? Головка лидара включается на сканирование?
Загораются красные лампочки при включении растяжки,головка лидара останавливается,при выключении растяжки лампочки гаснут,а вот головка лидара не начинает сканировать а остается в том же положении. Снял небольшое видео,ссылка в Пм.
20 май 2013, 14:40
vladimirdan
Зарегистрирован: 12 май 2012, 13:37 Сообщения: 924
Re: Робот-шпион. Сборка робота. Общая тема.
Теперь понятно. Следующий эксперимент. После того, как головка лидара не включилась включите режим поиска объектов (не помню, какая кнопка, кажется квадратик со стрелочкой). Если нормально заработал режим со сканированием головки лидара, то выйдите из режима кнопкой выход. Что произошло?
20 май 2013, 14:47
patron13
Зарегистрирован: 18 май 2013, 21:39 Сообщения: 15
Re: Робот-шпион. Сборка робота. Общая тема.
vladimirdan писал(а):
Теперь понятно. Следующий эксперимент. После того, как головка лидара не включилась включите режим поиска объектов (не помню, какая кнопка, кажется квадратик со стрелочкой). Если нормально заработал режим со сканированием головки лидара, то выйдите из режима кнопкой выход. Что произошло?
Включая поиск предметов лидар включается и сканирует + еще зажигаются синие лампочки,а при нажатии выход лампы гаснут ,но лидар продолжает сканировать.
Включая поиск предметов лидар включается и сканирует + еще зажигаются синие лампочки,а при нажатии выход лампы гаснут ,но лидар продолжает сканировать.
Судя по представленной картинке, связи нет - робот очерчен красным ореолом. Все же проконтролировать все штеккера, особенно модулей связи, там легко ошибиться на 1 пин и проверить DIP переключатель.
20 май 2013, 15:10
NITRIOS
Зарегистрирован: 24 мар 2013, 14:55 Сообщения: 2
Re: Робот-шпион. Сборка робота. Общая тема.
Выложите пожалуйста фото журнала, особенно ту часть , где описывается подключение девайса к роботу. И может кто-нибудь подсказать можно ли через iPod подключится?
И может кто-нибудь подсказать можно ли через iPod подключится?
Подключение возможно только через программу компьютера.
20 май 2013, 15:26
vladimirdan
Зарегистрирован: 12 май 2012, 13:37 Сообщения: 924
Re: Робот-шпион. Сборка робота. Общая тема.
patron13
Последний тест. Попереключайте в альтернативном режиме (внизу ПДУ клавиша зелёная загорается) две кнопки включения цветов фар. Эти две кнопки расположены в центральном горизонтальном ряду кнопок: одна слева (1-я), другая справа (3-я). Что получается?
20 май 2013, 15:28
patron13
Зарегистрирован: 18 май 2013, 21:39 Сообщения: 15
Re: Робот-шпион. Сборка робота. Общая тема.
vladimirdan писал(а):
patron13
Последний тест. Попереключайте в альтернативном режиме (внизу ПДУ клавиша зелёная загорается) две кнопки включения цветов фар. Эти две кнопки расположены в центральном горизонтальном ряду кнопок: одна слева (1-я), другая справа (3-я). Что получается?

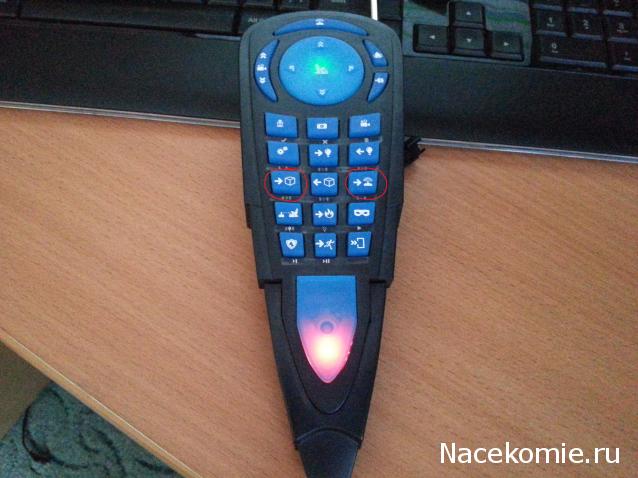

Если имеете ввиду те кнопки которые на фото то в любых вариацияц нажатие на них дает только переключение света на оранжевый. И прошу уточнить альтернативный Вы режим имели ввиду с горящей Красной кнопкой внизу,горящей зеленой вверху или обе горящие?
