Робот-Шпион. Украина. Общие вопросы.

Что бы можно было отстегнуть и использовать в другом месте, а парочка таких мест есть :)

http://www.adafruit.com/products/757 - вот такое заказал.
Кстати, для руления с Андроида Ардуиной рекомендую покурить - http://www.amarino-toolkit.net/
Меня вставило)))

Купил 20-й номер и закончил сборку левого крыла. Ну что сказать - лично у меня вопросов по сборке и самой конструкции было больше, чем ответов. Но обо всем по порядку.

1. Невнятное описание в инструкции, как вставить датчик света в свое крепление (что довольно необычно - предыдущие инструкции всегда были четкими и понятными). Суть в том, что кроме вертикальной прорези для проводов есть еще и два горизонтальных. Я решил, что сам датчик надо утопить до упора, а потом провернуть и развести провода по бокам. Только потом заметил, что повернуть датчик не получиться из-за округлых боков и что провода в итоге надо укладывать именно в вертикальную прорезь.
2. Унылое по своей сути и тугое по сборке пластиковое стеклышко для окна датчика. В инструкции оно должно встать заподлицо с поверхностью окошка - на практике же для того, чтобы все защелкнулось, надо часть стеклышка (которая ближе к корпусу крыла) утопить вовнутрь. Только тогда оно проходит немного дальше - и вторая защелка закрывается. Но при этом вторая защелка отодвигает сам датчик чуть ли не вовнутрь крыла. Намного логичней было бы сделать, чтобы датчик был по центру окошка, а не на краю.
3. Явная ошибка в инструкции по протягиванию проводов через овальное окошко пластикового крепления датчика. Как я не пытался сделать все по инструкции - у меня или сама деталь разворачивалась обратной стороной, или под деталью проводки собирался в ворох и укорачивались до критического размера. В итоге я протянул так, как посчитал нужным - просто нанизал деталь на проводок и положил на винтовые разъемы.
4. Сама конструкция этого крепления - это вообще ни в какие ворота. Она между крылом и собой оставляет огромные щели - собстно, при такой конструкции вообще неясно зачем придумали то овальное окошко. Проводок спокойно проходит в щель между крылом и креплением. Да что там проводов - там и датчик пролезет со свистом! И это на такой детали, где как раз щели нежелательны из-за лишнего света, который может оттуда проникать на датчик и сбивать робота. В итоге изолентой я заклеивал помимо овального окошка еще и саму деталь сверху вниз. Вроде все затянул - но не знаю. Когда уже датчики заработают, тогда и будет видно.

В итоге с горем пополам собрал я это крыло. К следующему уже морально готов.

А фото с подробностями можно?

+1. Явно перемудрили.

Да да, именно так, но внутри заклеивал лентой только со стороны светодиода. И стеклышко также вставлял, пришлось включить моск как его туда удачно установить :). Фотоэлемент тоже пытался вставить и повернуть... Ввобщем собрал без применения силы и молотка. Работать будет :)

Процесс сборки к сожалению не сфоткал, а разбирать по новой не буду. Расписал я вроде все подробно - думаю тот, кто будет только собирать 20-й номер, все поймет. Цель поста была предупредить народ о трудностях сборки и недопущения поломки деталей (злополучной стекляшки для окошка).

Ничего страшного в этом нет. Циакрин поможет.

А чтобы фоторезистор не болтался, его проще зафиксировать каплей термоклея.

Лучше Дихлорэтан

Не лучше.

Не тот тип пластика. Тем более, китайская немочь - стекло, помутнеет.

[quote="Jin"]ЗЫ. Интересует, на каком покрытии робот лучше всего держит курс. У меня ковровое - я уже про него написал. Может у кого-то дома паркет или линолеум - то отпишитесь, не ленитесь.[/quote]

По ламинату и плитке в коридоре летает замечательно.
Смазки я сдуру по пакетику на колесо впиз....чил, так робот вправо уходил, щас вытер большую часть смазки с обеих - ездит прямо, но чутас виляет жопой.

Я вот тоже только вчера собрал до кучи левую "байду". С установкой прозрачной стекляшки правда поморочился, а вот фоторезистор оказался зажат этой же прозрачной стекляшкой до черной защелки и сидит без движений и наружу смотрит нормально. Насчет черной ленты: приклеил в длину горизонтально от середины по верхнему ребру и на боковушку. В принципе все залепилось и проблем не вижу. Свет от трехцветного светодиода попадать не будет.

Собрал сегодня 24-й номер. Снова мучился со стекляшкой окошка - упорно не хотела цепляться за пазы крепления. В принципе, я и не уверен, что она прицепилась... В следующем номере адаптер питания - а потом уже и платы. Снова Штирлиц выедет на ходовые испытания

Незнаю в какую ветку написать, пишу сюда.

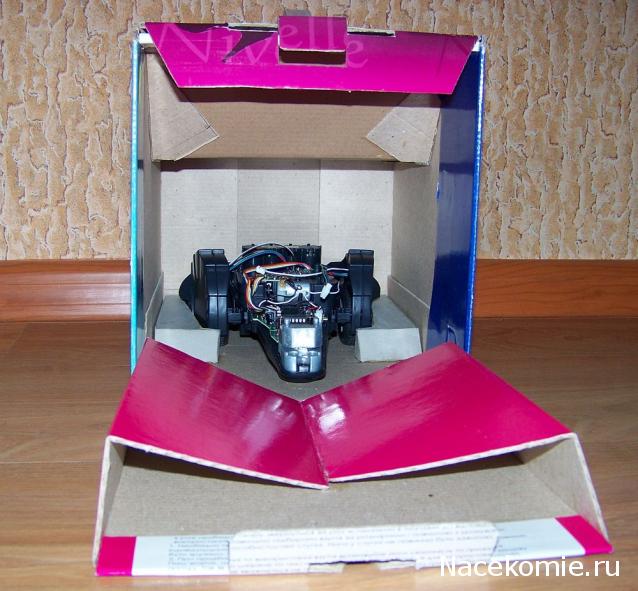

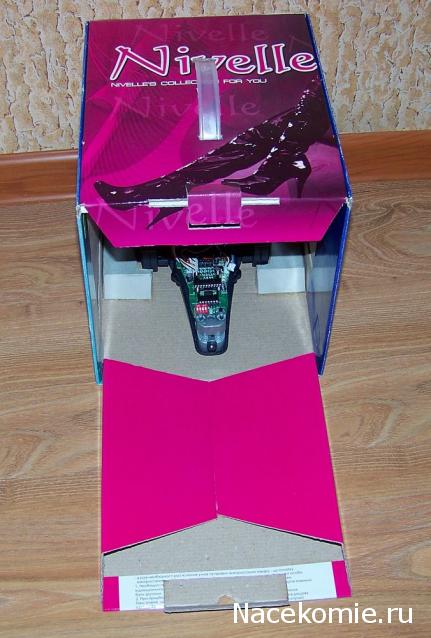

Сделал "гараж" для своего Штирлица, точнее коробку для более удобного хранения робота и всех его запчастей. Спасибо Россияне выручили и дали размеры робота так сказать "на вырост".
Получился такой удобный бокс из разных картонных коробок.
Со временем, может быть, доделаю карманы для разных дополнительных модулей, которыми будет обзаводиться робот: пульт и т.д.

У меня в компьютерном столе стоит вместе с журналами.

Добрый вечер!у меня проблема в том что зеленая лампочка горит а робот не едет и во второй плате где выполняет функции не светится лампочка, как мне быть все перепробовала, результат нулевой.подскажите кому можно обратиться или подскажите как мне узнать какая проблема в роботе.я из Киева

И после каких манипуляций лампочка на системном контроллере перестала гореть?

Пытался сегодня купить 25-й выпуск - а его нет нигде. Продавцы поясняют, что журналы им привозят из Киева, а из-за погоды поставки сбились. У кого еще так?

Я и в Киеве-то, у себя поблизости не нашёл 25-й((. Везде один ответ - нет поставок из-за погоды.

Чип UC1 другой стороной не вставлен? До конца ли вдавлен? лампочка прямо с него идет. Еще проверить хорошо ли платы UC0 UC1 соединились между собой. Проверить как чипы установлены, если поставить роботом грузиками к СЕБЕ то ключи на чипах должны смотреть на право.
