Робот-шпион. Сборка робота. Общая тема.
Робот-шпион. Сборка робота. Общая тема
Обсуждаем общие вопросы сборки. Сайт для справок и сверки номеров http://spy-robot.ru/
Возможные проблемы в сборке Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.
1. Робот Шпион №1 – Ходовая часть – 11.01.2012 Противовесы не на одном уровне, небольшой зазор между противовесами. Лечение и последствия: не известны. 2. Робот Шпион №2 – Отсек для батареек – 24.01.2012 Наличие и целостность пружин. Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка. Прокручивающиеся саморезы. Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку. Возможен дефект литья шасси (пока у двух пользователей форума).
Посмотрим, что будет после динамика. Пульту уже, конечно, пора появляться. Хотя вполне возможны еще пластмасски - накладка на хвост и сам хвост. Но накладка на хвост закроет доступ к DIP-переключателю, т.е. пульт должен быть раньше - режимы работы с него устанавливаются. Посмотрим, экватор серии еще не скоро.
08 окт 2012, 19:39
TheTERMINATOR
Зарегистрирован: 29 мар 2012, 11:54 Сообщения: 780 Откуда: Москва
Re: Робот-шпион. Сборка робота. Общая тема.
997621 писал(а):
Почему именно пасик а не шестирёнки. О чём думали инженеры.
Они-то как раз думали. Поскольку контроля работы мотора нет, достаточно сложно отследить остановку головы сканера. В этм случае, чисто шестеренки просто размолотят весь редуктор, а пасик просто проскользнет.
08 окт 2012, 20:01
bear76
Зарегистрирован: 17 май 2012, 14:05 Сообщения: 71
Re: Робот-шпион. Сборка робота. Общая тема.
Знатоки, снова прошу вашего совета. Посмотрел ролик от производителя, робот при виде препятствия сворачивает вправо или влево, а также сдает назад, при этом мигая правым, левым или обеими бамперами. Мой же сворачивает только направо! Назад и влево не едет! От света бегает, на свет бегает. С чего начинать проверку? В чем косяк? Заранее спасибо.
Дай размеры и сопротивление динамика.Должны быть похожие.Не тихо работает?
09 окт 2012, 10:22
TheTERMINATOR
Зарегистрирован: 29 мар 2012, 11:54 Сообщения: 780 Откуда: Москва
Re: Робот-шпион. Сборка робота. Общая тема.
997621 писал(а):
TheTERMINATOR писал(а):
Поскольку контроля работы мотора нет
Как нет, а зачем плата с фото элементами?
Это контроль положения головы сканера.
09 окт 2012, 10:32
Seat
Зарегистрирован: 31 янв 2012, 21:54 Сообщения: 36
Re: Робот-шпион. Сборка робота. Общая тема.
Alsneg писал(а):
Сразу и динамик. Следующий номер можно пропускать
А помоему на фото в журнале динамик был пьезокерамический , типа советского ЗП-3 ,ЗП-1,ЗП-22 . Еще в телефонах желтые такие стояли . А у вас с катушкой на 8 или 32 Ом . Лучше ВП-1 туда вхерачить .
09 окт 2012, 10:46
997621
Зарегистрирован: 17 сен 2012, 13:51 Сообщения: 1497 Откуда: Томская обл. г. Северск
Re: Робот-шпион. Сборка робота. Общая тема.
TheTERMINATOR писал(а):
Это контроль положения головы сканера.
А разве двигатель не отвечает за положение сканера ? Датчик регулирует положение отключением или включением двигателя. Разве не так? Но вращается он постоянно. Я сомневаюсь что датчик чтото фиксирует
09 окт 2012, 11:01
TheTERMINATOR
Зарегистрирован: 29 мар 2012, 11:54 Сообщения: 780 Откуда: Москва
Re: Робот-шпион. Сборка робота. Общая тема.
997621 писал(а):
TheTERMINATOR писал(а):
Это контроль положения головы сканера.
А разве двигатель не отвечает за положение сканера ? Датчик регулирует положение отключением или включением двигателя. Разве не так? Но вращается он постоянно. Я сомневаюсь что датчик чтото фиксирует
Почитайте журналы, там было описано функционирование т.н. "лидара".
А помоему на фото в журнале динамик был пьезокерамический , типа советского ЗП-3 ,ЗП-1,ЗП-22 . Еще в телефонах желтые такие стояли . А у вас с катушкой на 8 или 32 Ом . Лучше ВП-1 туда вхерачить .
Не, я тоже так подумал, но в журнале описане есть - динамик 8 ом
Дай размеры и сопротивление динамика.Должны быть похожие.Не тихо работает?

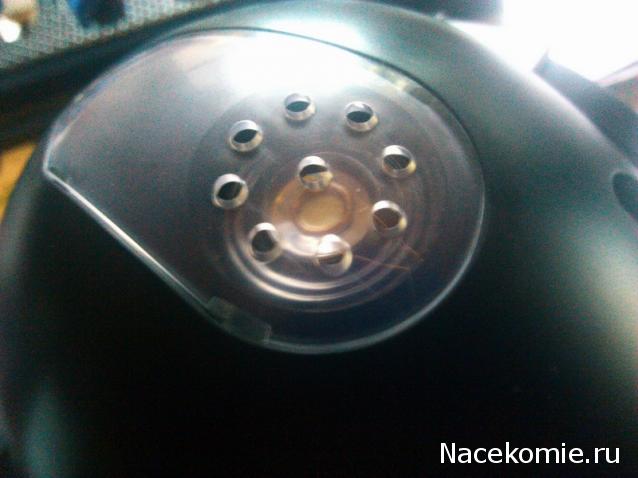

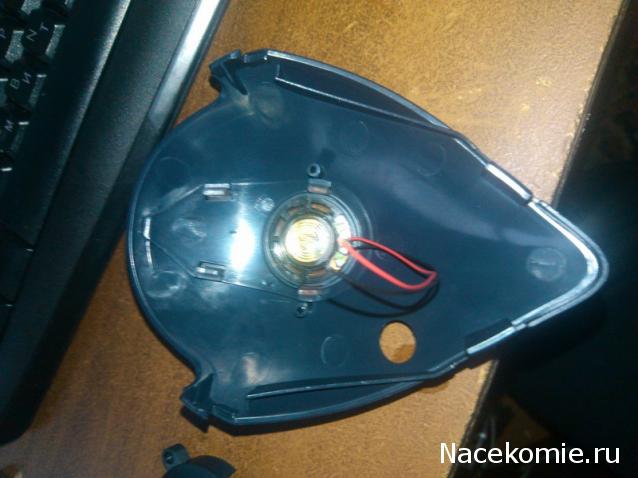

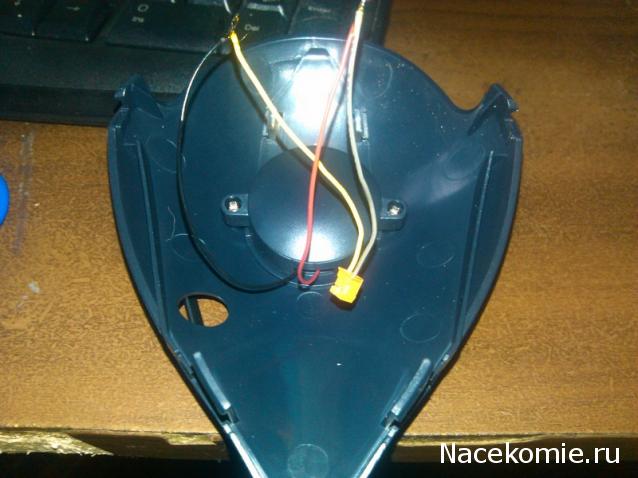

Измерил сопротивление - 8 ом. чуть меньше описаного в журнале: диаметр - 26.2, магнит - 15.7 Работает тише чем пищалка, но сопротивление совпадает, значит оригинальный будет также. Разем найден в моих запасах хлама - вроде от моторчика старого сидирома.
Да не,не сократят.Его поставят то единицы,на общем фоне тиража,будет не заметно.А кто-то провода от него оторвет или мембрану порвет,новый купит.Я понял,что кроме динамика в 39 ни чего не будет.Они уже впаривали копеечную фигню,по цене 200р ;) Куда девается..
09 окт 2012, 12:15
Odstavec
Зарегистрирован: 16 янв 2012, 17:15 Сообщения: 92 Откуда: Санкт-Петербург
Re: Робот-шпион. Сборка робота. Общая тема.
Пришлось обойти несколько киосков, чтобы найти два журнала...
