Робот-шпион. Сборка робота. Электронные платы

Обсуждение электронных плат.

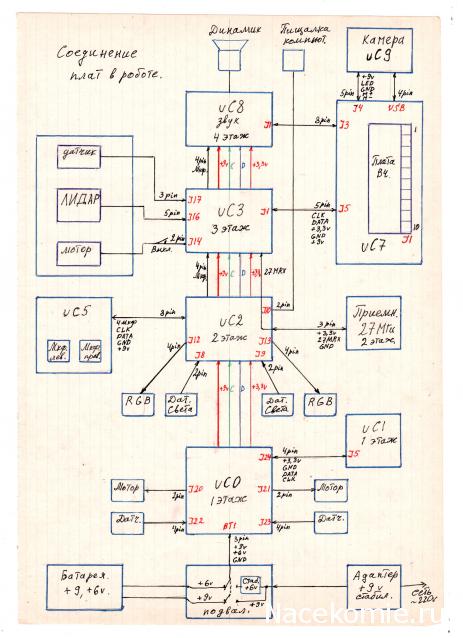

Вот примерный скелет моего дитя .

Здорово! А где юси 1?

Справа, под приемником 27 Мгц

Да, я сначала не заметил, написал сообщение, а потом заметил. Но сообщения ведь удалять у меня права нет .

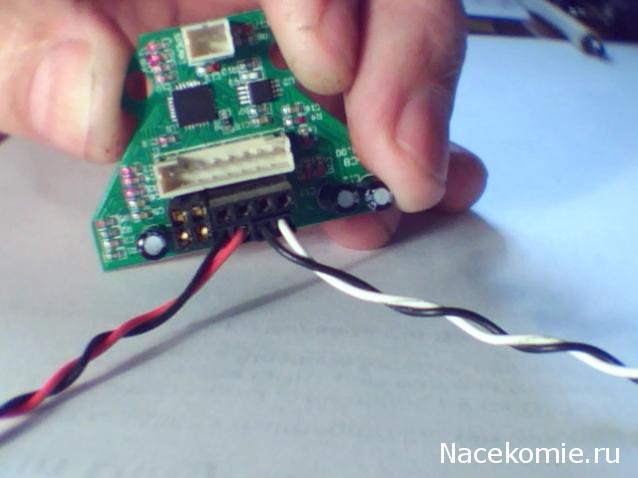

Микрофонный шлейф.

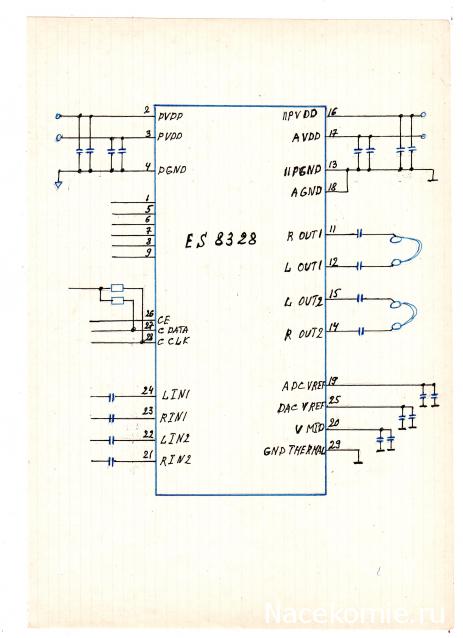

Микросхема на плате uC8 для тех кто понимает.

Что-то вы меня несколько запутали, если у микросхемы два микрофонных входа, то зачем они тащат через несколько плат две линии, затем их объединяют, экстримизм какой-то...

В самом деле...

Я не кого не путаю, а показываю как они сделали . У них что то не пошло они спихивают простак . Эти микросхемы стоят в смартбуках . Так там один стоит микрофон и только подключен к 21 и 22 выводу .

Спасибо, конечно, большое за ваши схемы, просто логика иглемосса не совсем понятна.

Логика - Сделать так, чтобы было дёшево и скоро сломалось, но чтобы некоторое время всё работало. Вот и вся логика. От этого все радости и грусти.
Но по-моему больше радости, чем грусти.

Вот я хочу поменять разъем JP1 на плате uC8 чтобы сверху разъема была мама .Первое -можно на этом разъеме смотреть все напряжения и данные . Второе - с него вывести микрофоны и поставить их под колпак . А на счет стерео надо думать - микросхема программируемая .

Меня волнует близоть микрофонов к динамикам как в гарнитуре, так и в роботе. Что делать?

Костя, не делайте из еды культа! (с), будут фонить, тогда и будем думать.

Надо наоборот: Когда будем думать, уже будут фонить.
Поэтому надо думать заранее, на всякий случай.

Да просто платы разрабатывались в разное время. Скорее всего к моменту разработки uC8 остальные платы были уже готовы и отправлены в производство.
Планировалось изначально скорее всего "стерео". Но что-то не заладилось. Скорее всего выяснилось, что в данном случае реализовать "стерео" не реально. Ненаправленные дешевые микрофоны стоят практически рядом. Реализовать нормальное разделение каналов звука не получилось.
В результате от "стерео" отказались.
И uC8 переделали на "моно". Поставили перемычку. Естественно переделывать остальные платы не стали.

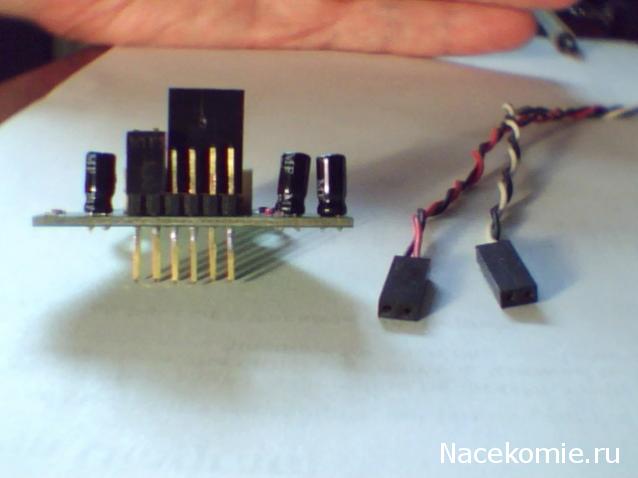

Я поменял на плате uC8 разъем JP1 pinы на длинные. Теперь в них можно вставлять разъемы. Два с 4 гнездами - можно смотреть напряжения и сигналы и два - двушки на микрофоны.

Не работаео правый датчик света Cds в чем проблема?

в датчике)))

Тебе человек серьёзно говорит, а ты шутишь...
Вова 12, попробуй просмотреть проводок к этому датчику, чтобы везде была изоляция, нигде не было разрывов, проверь, чтобы провод точно держал надёжный контакт с датчиком и с штекером. Это первое, что необходимо сделать - просмотреть внимательнейшим образом провод.
