Робот-шпион. Сборка робота. Общая тема.

Робот-шпион. Сборка робота. Общая тема



Обсуждаем общие вопросы сборки.
Сайт для справок и сверки номеров http://spy-robot.ru/

Возможные проблемы в сборке
Под номерами подразумевается номер журнала. На это стоит обратить внимание при покупке или сборке.

1. Робот Шпион №1 – Ходовая часть – 11.01.2012
Противовесы не на одном уровне, небольшой зазор между противовесами.
Лечение и последствия: не известны.
2. Робот Шпион №2 – Отсек для батареек – 24.01.2012
Наличие и целостность пружин.
Лечение и последствия: При отсутсвии пружины или ее повреждении покупка новой пружины, пайка.
Прокручивающиеся саморезы.
Лечение и последствия: сорвана резьба. Осторожность при закрутке. Выкручиваем саморезы, если в резьбе остаётся существенный слой пластика (заполняет собой резьбу полностью или до половины самореза) - вы сорвали резьбу. во избежании проблем лучше будет саморезы посадить на клей или, кардинально, на эпоксидку.
Возможен дефект литья шасси (пока у двух пользователей форума).

Разделы ветки «Робот - шпион»
1. Робот-шпион График Выхода и Обсуждение серии viewtopic.php?f=64&t=2993&start=520

2. Робот-шпион. Сборка робота. Этап 1. Силовая сборка и двигатели viewtopic.php?f=64&t=3072

3. Робот-шпион. Гараж Азимова. Роботоразговоры. Роботофлуд. viewtopic.php?f=64&t=3143

4. Робот-шпион. Система питания viewtopic.php?f=64&t=3517

5. Робот-шпион. Двигатель и механика viewtopic.php?f=64&t=3625

6. Робот-шпион. Мастерская. Только мастер-классы viewtopic.php?f=64&t=3715

7. Робот-шпион. Скайнет: Роботоссылки viewtopic.php?f=64&t=3067

8. Робот-шпион. Видеокамера и видеонаблюдение viewtopic.php?f=64&t=3824

Нужно снять редуктор ЛИДАРа с двигателем - открутить три самореза

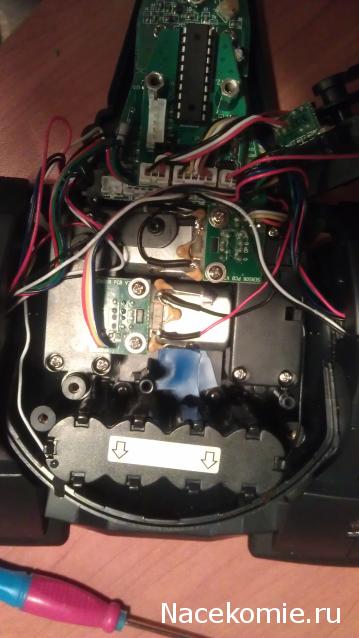

Когда снимите , увидите металлический контакт батарейного отсека . Вот он и замыкает на одну ножку двигателя (на фото уже приклеена изолента)

Спасибо большое!

Что то 37 номер задерживается.

Не беги впереди паровоза... Оф. день - вторник, а не воскресение.

Некоторые в Алтуфьево покупают и в пятницу и в четверг

Значит люди заняты или не до этого

В Томске только в воскресенье будет
Покрасил свою стекляшку, оставил окно для диодов

По-ходу в Томске время движется подругому

Да не по другому. Просто все доставки из Москоу. Пока дойдёт пока выложат.
Но в этом есть плюс. Пока я куплю вы уже расскажите как встаёт, что горит и т.д.

самое раннее в субботу у нас

под самое закрытие

Если стекляшку покрасить, то не видно, где она упирается в другие части робота, не виден сзади зазор в районе винта, из-за которого стекляшка может треснуть.
Я, например, на своём роботе во время установки стекляшки рассмотрел, что чёрный и белый провода питания (вдоль стекляшки) зажаты между стекляшкой и внутренней частью робота.

Нет там сзади никакого зазора, достаточно убрать груза и поставить стекляшку на место, что бы убедиться в этом.

Вообщем судя по всему нам придется запасаться дихлорэтаном . Есть треснутая стекляшка , поэкспериментирую на ней . Надо будет настрогать опилок из оргстекла , растворить в дихлорэтане и залить участок с трещинами полученной смесью .
Красит буду потом , когда получиться заделать и усилить . С прозрачностью можно попрощаться конечно .

Я заметил что она немного качается на средних отверстиях. Если прижать передние и задние болты то случится страшное. Я сделал резиновые шайбы но ещё не прикручивал. Подожду пока придут все детали корпуса на этом этапе

Во во . Причем неважно когда она треснет, в процессе эксплуатации могут отвалиться передние стойки , боковые крепления и т.д.

у меня не трескается, даже когда закручиваю сильно. и вообще, у меня пластик мягкий, пробовал отгибать, когда прикрученная, но, ничего, трещин нет! ВОЗМОЖНО у тех, у кого трескается, сам пластик бракованный...

Относительно крепления стекляшки
На моём роботе передние две стойки, через которые должны закручиваться винты, не достают до основания (также как и было на задней стойке). Подобрал шайбы для соответствующих зазоров - толщина 0.5 мм, внешний диаметр 7 мм. При этом бортики стекляшки (в том числе её средняя часть) лежат на основании плотно без явных зазоров. Проверил соосности передних стоек и основания - без видимых сдвигов отверстий. Прикрутил стекляшку спереди временно, а может и на постоянно, своими винтами с гетинаксовыми шайбами (внешний диаметр 8 мм, толщина 1 мм) под шляпками винтов. Таким образом для предотвращения трещин в стойках крепления стекляшки в моём роботе-шпионе пришлось установить:
на задней стойке - под стойку металлическую шайбу толщиной 0.55 мм, диаметром 6 мм, под шляпку винта ПВХ колечко высотой 0.5-1 мм;
на двух передних стойках - см. выше.
Заодно сообщаю, что на своём роботе-шпионе я достаточно точно определил причину качания передней/задней частей незакреплённой стекляшки - небольшое отличие кривизны профилей стекляшки и основания на их стыке. В принципе это может привести к появлению трещин стекляшке при затянутых креплениях спереди и сзади. Возможно поэтому увеличу толщину, например задней металлической шайбы под стойкой, при этом должна появиться неполная стыковка бортика стекляшки и основания сзади. Но что поделаешь?

Эта противная стекляшка отлита литьем под давлением в прессформу . Я сам не технолог . но немного сталкивался с подобным процессом , когда занимался стендовым моделированием . Тут есть несколько подводных камней - в разных партиях отливок может несколько отличаться состав пластика , давление впрыска массы , температура прессформы , вдобавок при открытии прессформы деталь может застревать , залипать , искажаться при падении в контейнер с готовыми отливками . Особенно это все играет роль на крупногабаритных деталях . Поэтому я не вижу ничего удивительного в том , что у многих форумчан детали корпуса плохо подходят друг к другу . Единственный возможный способ немного поправить форму корпуса - попытаться определить на глаз зоны искривлениий и методом постепенного нагревания и изгиба выправить недостатки . Нагревать несильно - под лампой , либо в горячей воде . ИМХО .

Нестыковка поверхностей стекляшки и основания порядка миллиметра. Каким образом нестыковку можно устранить вручную на глазок, если разогреть стекляшку?
