НЕ работает Робот-Шпион. Советы и решения

Если не работает РОБОТ-ШПИОН, то пишем в этом теме.


Народ, Хелпп!!! Мож я чего не понимаю или руки не оттуда растут... купил 13-й номер, вставил чип, батарейки... включаю недоробота, а колеса крутятся в разные стороны.
Лезу в журналы - редуктора собраны по схеме... провода все подсоединены вроде правильно, как мама в папу... что не так? где я лоханулся?

Так и должно быть, по моему в журнале где был адаптор питания про это писалось, типа: если хотите оставить робота на долго в режиме слежения с камерой то можно включить блок питания, только ездить он не будет а только поворачиваться.

тогда значит редакторы напутали что-то,когда предлагали протестировать робота подключенного к розетке путём задачи ему команды на движение

Бобик на поводке умеет только гавкать. Пока только светом.

Здравствуйте дорогие формучане!!!

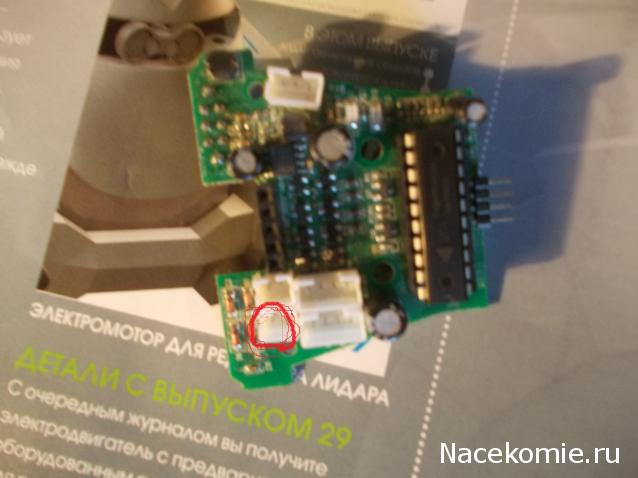

Сегодня с утра получил свой долгожданный 7 номер и хожу довольный, правда не долго. Вставил моторчик в плату а он не работает, выяснил что не работает "гнездо" что делать? Покупать опять 9 номер или же можно как то самому сделать?

А что конкретно в гнезде не то?

Не работает именно одно гнездо, не подается энергия

Искать причину, может просто пропоять надо, так сложно сказать, надо понять где обрывается подача питания.

Проще купить 12 выпуск опять?

Как я решил проблему с тем, что робот ездит по кругу вправо.
Я только на 28 номере наткнулся на то, что движение уже можно протестировать. (Журнал я не читаю, только инструкции... иногда)
Протестировал и огорчился, робота тянет сильно вправо. С тем кто утверждает что ничего страшного в этом нет, это не так, потом, при "свободном" движении по квартире "мозги" робота будут думать, что едут прямо, а на самом деле робота будет тянуть вправо.
У меня работ двигался по кругу радиусом сантиметров тридцать.
Перебрал все редукторы, еще раз все промазал, подкладывал шайбы, проверил напряжения - не помогает.
Немного ослабил крепеж редуктора и тут робот начал двигаться уже по кругу сантиметров 50... Малый результат, но результат.
Итак задача: устранить сильное торможение правого колеса, т.к. с напряжениями на двигателях у меня все ок.
Исследование: давление внутри редуктора. Узнать что создает давление и как это устранить.
В процессе тестов, методом проб и "тыка" выявлено - сильное давление создает звезда мотора на ведомую ей звезду редуктора.
Способ лечения: Подкладываем под двигатель (между двигателем и площадкой на которой он лежит) подкладку. Опять же опытным путем пришлось искать какая толщина прокладки оптимальная.
Тут у каждого будет свой результат, у меня около 0,3 мм.
Итог: плотно затянутые болты редуктора. Робот "берет" немного влево))
Решение: Подложил так же подкладку и под двигатель левого колеса, толщиной наверное 0,1 мм.
Общий итог: Колеса движутся свободно, шума не прибавилось, робот движется по прямой более 3 метров без изменения траектории.
P.S. Да, и датчики тут совсем не причем, никакое программирование не поможет. Возможно что "бабочка" трется о детектор датчика, это можно узнать по характерному звуку. Тут, тоже решение одно - прокладка между датчиком и двигателем (либо между платой датчика и телом двигателя, либо между креплением платы датчика и "попой" двигателя.)
P.P.S Если у кого-то при сборке робот вообще не едет, либо плохо едет, один из вариантов - устранение налета с печатных плат спиртом (Не одеколоном, не водкой, а именно спиртом и ничем другим)

Ну или так...
Что тут проще не скажешь, мне проще и интереснее по разбираться, кому проще заказать новый.
Только осталось понять, какой покупать надо 12 или 13?

Всем доброго времени суток. Возникла проблема - смонтировал 3ю плату с чипом, начал тестировать не работает, вернее не работают диоды(пробовал программы из журнала), на свет так же не реагирует(при этом выдает на индикаторе 3 коротких вспышки). Программы движения работают. в чем может быть загвоздка?

прочитай версию команд из предыдущего журнала, там ошибка с поиском света вроде по командам это разворот на 45 градусов, в одной из тем уже поднимался этот вопрос, просто сравни что написано в в 2х журналах
На счет разворота робота на 45 градусов, вместо поиска света, может и говорили уже. Народ мы читать не умеем. в 28 номере на поиск света указана команда 0011, а на предыдущей странице разворот на 45 градусов указана команда, правильно 0011. а в 27 номере команда на поиск света 0001, правильная. Одна опечатка в номере а сколько волнений..

Вы не поняли, похоже не работает плата, совсем не работает... в плане что не только не реагирует на свет но и не работают диоды(от программы)...решил докупить ещё раз всё электронику и поискать проблему...найду отпишусь.

Такая же проблема... была.
Т.е. до установки платы с микрухой UC2 всё работало, а после установки новые функции не заработали. При включении (dipswitch в положении 0000) диоды перемаргивают тремя цветами, а запрограммировать цвета нельзя, поиск света не работает. В положении 0001 и 0010 янтарный сид выдаёт серии по три вспышки.
Снял эту плату, протёр спиртом, подождал когда подсохнет и деревянной зубочисткой снял весь белый налёт с платы. Поставил обратно - всё заработало как надо.

Недавно я писал о проблеме с диодами(робот не включал их и не реагировал на свет выдавая ошибку). Проблема решена - дефект в плате №1(выпуск №12) непосредственно в шине плат 1-3. Решение - замена платы №1. Могу отдать дефектную плату на запчасти для распайки(самовывоз Москва) также есть лишний чип из выпуска №27

У меня тож такая проблема была, нашёл решение - плохой контакт в разъёмах от датчиков света. Снял сами контактные боксы и соединил разъём со штырями - всё сразу заработало.

"Недавно я писал о проблеме с диодами(робот не включал их и не реагировал на свет выдавая ошибку). Проблема решена - дефект в плате №1(выпуск №12) непосредственно в шине плат 1-3. Решение - замена платы №1. Могу отдать дефектную плату на запчасти для распайки(самовывоз Москва) также есть лишний чип из выпуска №27"
То есть, чтобы решить эту проблему, надо снова купить выпуск с той платой?

Либо купить, либо паять...мне проще первый вариант

Спасибо, буду заказывать

Help!!!При сборке 30-ого номера обнаружил, что шестерня на квадратном валу сломана пополам, хотя и была упакована отдельно в паралон.
Из чего сделаны шестерни (какой вид пластика)? Чем можно склеить?
