НЕ работает Робот-Шпион. Советы и решения

Если не работает РОБОТ-ШПИОН, то пишем в этом теме.


Народ, Хелпп!!! Мож я чего не понимаю или руки не оттуда растут... купил 13-й номер, вставил чип, батарейки... включаю недоробота, а колеса крутятся в разные стороны.
Лезу в журналы - редуктора собраны по схеме... провода все подсоединены вроде правильно, как мама в папу... что не так? где я лоханулся?

Помогите, сегодня купил 27, собрал не работает. Начал отключать по частям дошел до первой платы, оказалось она не работает. Горит зеленый светодиод, но не крутит моторы. Вспомнил немного электротехнику из колледжа, начал с умным видом прозванивать. Нету 9 и 6 вольт, есть 3 вольта. Прозвонил F1, как я понял это Fuse, сопротивление бесконечно большое на нем, пробит? Чем можно заменить и правильно ли я подумал что оно вообще пробито?

У меня тоже первая плата перестала работать после установки третьей.
Заказал 12-й номер с первой платой и купил 26-й с новой третьей (на всякий случай).

У меня и с 3-й (пока пустой) нормально работает.
Не особо понимаю, как 3-я плата может влиять на работу остального, пока она без проца. Там только пассивные компоненты ...
Скорее всего либо плату о смещением воткнули, либо где-то коротыш на 3-й плате. Коротит либо шину (скорее всего) , либо по питанию.

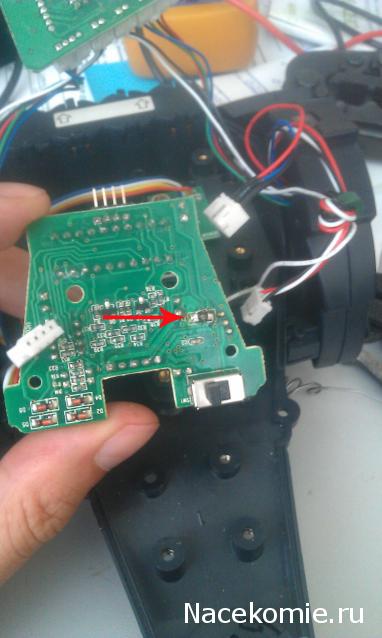

Спаял F1 (предохранитель) напрямую, все заработало. Знатоки, чем можно заменить эту детальку?

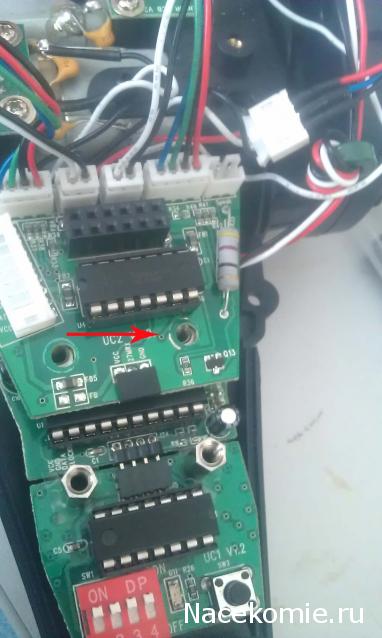

Примерно догадался почему сгорел, очень сильно затянул стойки, они замкнули три дорожки.

В идеале, поставить полисвитч - самовосстанавливающийся предохранитель.

А где такое чудо можно найти и какими характеристиками он должен обладать? Сколько миллиампер?

Это надо поразмыслить. Пока времени на это нет...

тоже возникла проблема с запуском робота..
после установки третьей платы с МК при включении робота просто загорается зеленый светодиод на плате и больше ничего не происходит (пробовал отключать (вынимать) третью плату, результат тот же).
проверил предохранитель (как писали пару постов выше) - он в норме
с чем связана неработоспособность робота и как его можно восстановить?

,
Тупо припаяй проводок к обоим концам. Вынь микруху из платы перед проверкой. Затем, кратковременно включи робота и проверь наличие питания. Если появились 9 и 6 вольт, то тебе повезло. Робот будет жить. Если не появилось напряжение, то хана ёк тарабах твоей первой плате. А fuse, это просто предохранитель. Можешь любой на 0,125 А вместо него припаять, лишь бы влез на плату и не мешал другим деталям и платам. На худой конец, можешь вместо предохранителя припаять тонююююсенький проводок. Просто тупо лень сейчас искать табличку, по которой можно высчитать, какой толщины провод держит какой ток.

Предохранитель - это предохранитель!!! Он предохраняет, из чего можно сделать вывод, что первый из строя выйдет ОН! НО! Делается это, для того, чтобы можно было ЛЕГКО его заменить. Так что, это не предохранитель... " А fuse, это просто предохранитель" - это просто .....

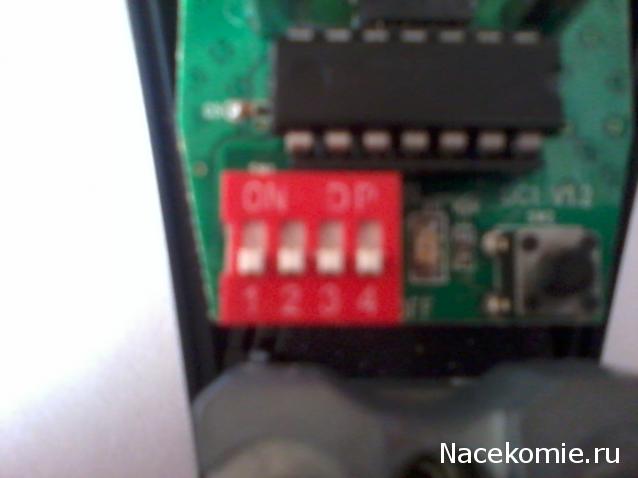

А Вы попробуйте перед включением перевести все DIP-переключатели в нижнее положение. Если сработает, так всегда и ставте перед включением.

Добавлено спустя 7 минут 48 секунд:
Re: Не работает Робот - шпион. Советы и решения

Правильный второй вариант.

Добавлено спустя 5 минут 13 секунд:
Re: Не работает Робот - шпион. Советы и решения

Бывает. Это нормально

Спасибо, я когда писал проблему, в тот же момент припаивал проводок на предохранитель. Сразу все заработало, потом заменю на настоящий (хотя не ничего более постоянного, чем временное)

Та же история. Купил 27, собрал не работает. Начал отключать по частям дошел до первой платы, оказалось она не работает. Горит зеленый светодиод, но не крутит моторы. Сделал перемычку из проволоки на предохранителе - результат 0.
Может кто подскажет, что делать.

"""""Предохранитель - это предохранитель!!! Он предохраняет, из чего можно сделать вывод, что первый из строя выйдет ОН! НО! Делается это, для того, чтобы можно было ЛЕГКО его заменить. Так что, это не предохранитель... " А fuse, это просто предохранитель" - это просто ....."""""
Извини, но исходя из моего маленького 20-тилетнего опыта в работе по ремонту радиоэлектроники, увы, предохранитель сгорает почти всегда в последнюю очередь, после того, как выгорают детали на плате. Это и шутка и правда. Причем, правды больше. Сами предохранители нужны лишь для того, чтобы не выгорали все детали на плате. И, увы, я другого перевода слова fuse, как предохранитель, как-то не встречал ... Старею, мож чё уже и упустил

Добавлено спустя 23 минуты 45 секунд:

Пляши от питания. Так меня в свое время учили мастера. И этому правилу я придерживаюсь всегда. Первое, посмотри, чтобы в первую плату были хорошо вставлены разъемы питания. Если есть хотя бы минимальные познания в электронике, то проверь наличие питания на плате прибором. Причем, обязательно на плате нужно перед подачей питания вытащить микросхему. Кстати, может сама микросхема не правильно воткнута в разъем или загнулась какая-либо ножка ?

Ребят нужна ваша помощь. Купил 27 выпуск, вставил чип в плату.
Включаю:
-Слева не горит зеленый цвет(менял подключения СИДов (лево в право) - все работает нормально)
- Поиск света и избегание не работают.
Робот просто делает поворот на 45 градусов влево\вправо и останавливается.
Грешил на чип, купил новый тоже самое. Плату отмыл от флюса. Дорожки все целые.
Неужели придется заказывать новый 26 выпуск?

Так же было при дневном свете, вечером все заработало, только он невсегда останавливается. Важно, чтобы при включении робота, переключатели уже стояли в нужных положениях. У меня так.

У меня та же фигня. Только у меня не поворачивает, а назад едет. С диодами то же самое- зелёный слева не горит. поменял местами- не горит справа.

_________________________________________

Сделал, как советовал Dimkus робот поехал, но зелёный слева так и не горит
_________________________________________

Не знаю, что произошло, но я снял верхнюю плату. Потом поставил её обратно и зелёный загорелся

как что))) контакт плохой в разъеме был!

[quote="Diversant"][quote="vasja"]Датчики на колёсах уже работают или пока нет? Напряжение на моторах разное, но оно не изменяется. Просто почему-то подаётся разное напряжени и соответственно на правом колесе напряжение выше чем на левом, поэтому и поворачивает налево.[/quote]
На сколько я понимаю и пишут на форумах, датчики не работаю, я пробовал отсоединять их, так робот так же едет как и с датчиками, а питание разно потому что моторчики не клоны друг друга)))[/quote]

Здравствуйте! У меня следующая проблема,при включении робота от пальчиковых аккумуляторов всё работает(моторы и светодиоды),а при попытке включить робота только от сети(с вынутыми аккумуляторами) моторы не работают вообще,а осветительные светодиоды спокойно программируются и выдают правильные цвета,какую бы программу я не вводил(связанную с работой моторов) робот,подключенный только к розетке не едет.Заранее спасибо!
