Автор:  kvinto [ 21 апр 2013, 11:12 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

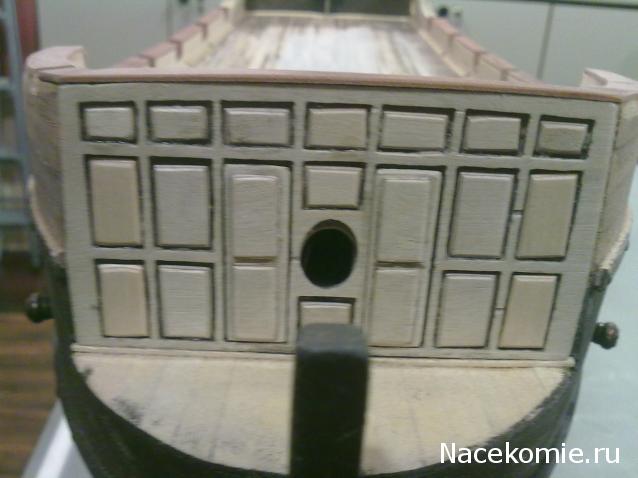

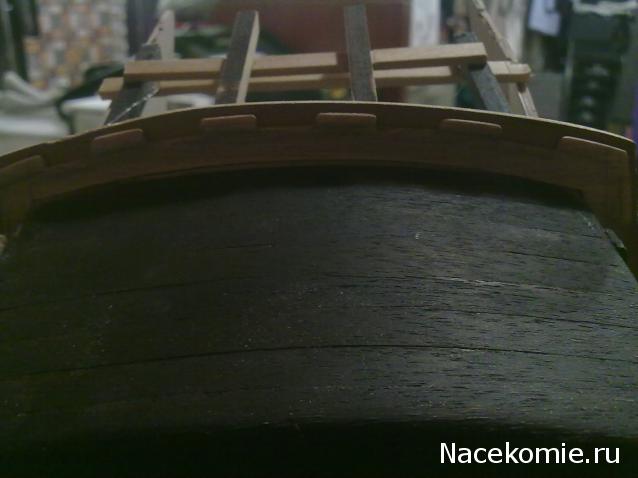

Фото палубы и бака и нижняя часть балкона.

Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб 19042013426.jpg [ 43.61 Кб | Просмотров: 8139 ]
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб 20042013447.jpg [ 46.08 Кб | Просмотров: 8139 ]
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб 20042013451.jpg [ 33.65 Кб | Просмотров: 8139 ]
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб 20042013433.jpg [ 27.63 Кб | Просмотров: 8139 ]

Автор:  Vovancheg [ 21 апр 2013, 11:57 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Без вопросов! smile_01

Автор:  kuznya [ 23 апр 2013, 07:03 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

krvinto, подскажите,пожалуйста, размеры этих пазов...и угол их атаки smile_03
Спасибо.

Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб 16431_d01c2faae5bc01f8179a870bca3c54a2.jpg [ 84.67 Кб | Просмотров: 8026 ]

Автор:  jokker [ 23 апр 2013, 08:08 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

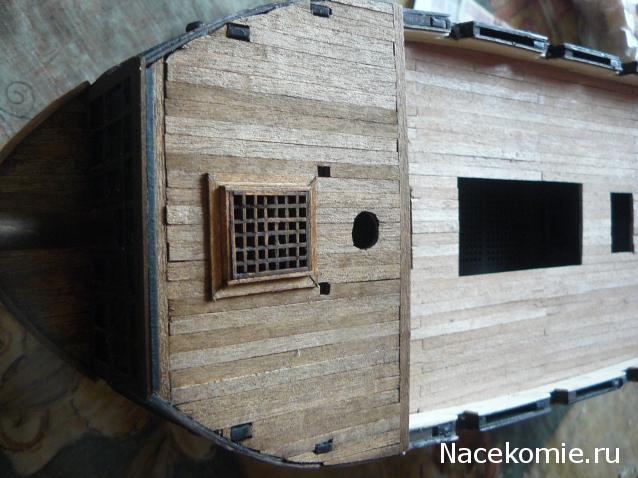

Вот и я тоже хочу показать,что у меня получилось.

Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб P1070378.JPG [ 38.72 Кб | Просмотров: 8017 ]
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб P1070381.JPG [ 45.48 Кб | Просмотров: 8017 ]
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб P1070379.JPG [ 50.13 Кб | Просмотров: 8017 ]
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб P1070373.JPG [ 32.34 Кб | Просмотров: 8017 ]

Автор:  Vovancheg [ 23 апр 2013, 09:51 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

kuznya писал(а):
krvinto, подскажите,пожалуйста, размеры этих пазов...и угол их атаки smile_03
Спасибо.

Это вырезы под кат-балки для фиксации якоря. Их лучше делать по месту и по размеру детали, чтоб внатяг вошла без щелей. viewtopic.php?f=63&t=8954&start=80 Вот, посмотри на примере моей работы.

Автор:  kuznya [ 23 апр 2013, 11:17 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Vovancheg писал(а):
Это вырезы под кат-балки для фиксации якоря. Их лучше делать по месту и по размеру детали, чтоб внатяг вошла без щелей. viewtopic.php?f=63&t=8954&start=80 Вот, посмотри на примере моей работы.

а про размер-то так и не скажешь? smile_20

Автор:  kvinto [ 23 апр 2013, 13:28 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

kuznya писал(а):
Vovancheg писал(а):
Это вырезы под кат-балки для фиксации якоря. Их лучше делать по месту и по размеру детали, чтоб внатяг вошла без щелей. viewtopic.php?f=63&t=8954&start=80 Вот, посмотри на примере моей работы.

а про размер-то так и не скажешь? smile_20

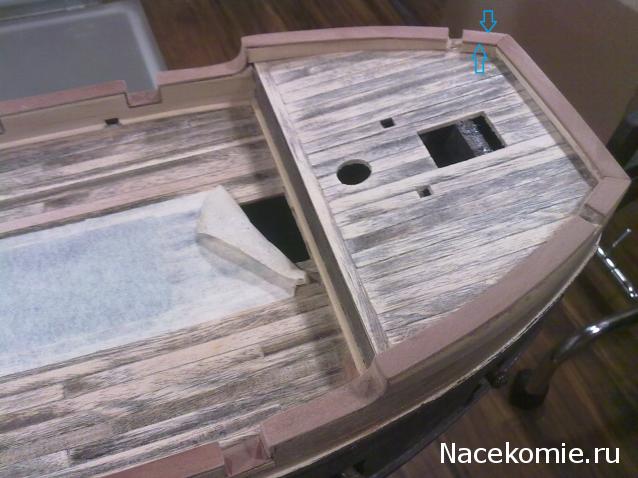

Извините не мог сразу ответить. По поводу угла выреза под кат балку (кстати размер будет 5х5мм,а с длиной пола не определился), а вот угол выбирал произвольно корабль-то вымышленный, стрелками указана внутренняя длина планширя от лицевой части 12мм, внешняя длина 16мм. smile_16

Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб 20042013447.jpg [ 46.34 Кб | Просмотров: 7943 ]

Автор:  kuznya [ 23 апр 2013, 13:37 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

kvinto, премного благодарен...пожалуй, сориентирую эти балки на середину решетки.

Автор:  kvinto [ 23 апр 2013, 15:00 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

kuznya писал(а):
kvinto, премного благодарен...пожалуй, сориентирую эти балки на середину решетки.

Не знаю есть-ли у Вас эти чертежи,попробуйте воспользоваться ими,хотя на чертеже палубы,кран-балки расположены мне кажется очень близко к лицевому планширю.

Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб BPdraw-A-1-01.jpg [ 47.19 Кб | Просмотров: 7923 ]

Автор:  Vovancheg [ 23 апр 2013, 15:11 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Я такой чертёж распечатал в масштабе 1:1. Иногда заглядываю в него. Очень полезно. Хотя некоторые размеры нашей ЧЖ не совпадают с этими чертёжными. Но для прикидки вполне сойдут. Рекомендую всем!

Поместилась на 9 листах А4. В драйвере принтера можно распечатать как "плакат", задать размер полей для склейки и распечатать, потом склеить. Все линии чётко совпадают.

Автор:  Unter [ 24 апр 2013, 07:46 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Vovancheg писал(а):
На А4 конечно не помещается! Поместилась на 9 листах А4. В драйвере принтера можно распечатать как "плакат", задать размер полей для склейки и распечатать, потом склеить. Все линии чётко совпадают.

Я сделал проще - пришел в отдел множительной техники и наши операторы мне сделали весь комплект на А1 формате.

Автор:  kuznya [ 24 апр 2013, 08:18 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Скажите,плз,кто какие использует ухищрения для зачистки палубы наждачкой (японский мы уже знаем smile_08 )

Автор:  kuznya [ 25 апр 2013, 10:22 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

хочется еще раз спросить про секреты шкурения палубы smile_14 поделитесь опытом,пожалуйста.
или тупо наждачку в руки-и вперед по деревяшкам?

Автор:  Vovancheg [ 25 апр 2013, 10:25 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Да-да! И старайтесь шкурить вдоль волокон, если поперёк, то могут остаться риски, заметные после покрытия палубы каким-нибудь составом типа лака или масла.

Автор:  kuznya [ 25 апр 2013, 10:36 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Vovancheg писал(а):
Да-да! И старайтесь шкурить вдоль волокон, если поперёк, то могут остаться риски, заметные после покрытия палубы каким-нибудь составом типа лака или масла.

и отверстия в палубе заклеить монтажной лентой,чтобы пыль не попадала в отсеки? smile_08

Автор:  Vovancheg [ 25 апр 2013, 11:05 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Как ни заклеивай, она, зараза, найдёт себе дырочку! smile_08 smile_06

Автор:  gss [ 28 май 2013, 19:25 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Рацушка по изготовлению палубы с конопаткой. Возможно не новинка, но придумал сам :)

Собираем брикет из 10-15 реек. Один торец брикета выравниваем постукиванием. Плотно зажимаем между ровными дощечками чуть тоньше ширины реек (чтобы рейки немного выступали). Слегка прошкуриваем.
Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб DSCN3312.JPG [ 48.27 Кб | Просмотров: 7369 ]

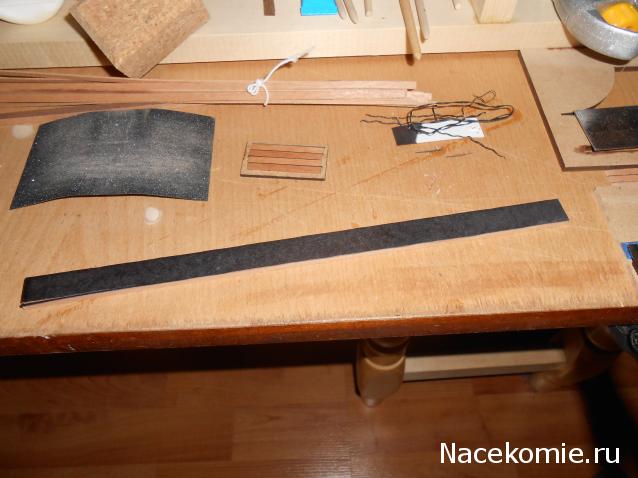

Наклеиваем сверху предварительно прокрашенную на всю толщину(!!!) полоску ватмана. Слой клея должен быть сплошным, но не слишком жирным (чтобы бумага приклеилась без воздушных пузырей, но рейки не склеились). Разравниваем пальцами, потом прижимаем сверху линейкой.
Я использовал морилку (чернила или краска плохо пропитывают) и момент-столяр. Сочетание не очень, т.к. клей плохо держится поверх неводной морилки, но в принципе держит нормально. Наверно лучше водная морилка. И никаких жестких клеев типа супермомента.
Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб DSCN3313.JPG [ 46.78 Кб | Просмотров: 7369 ]


По высыхании аккуратно обрезаем излишки бумаги. Выравниваем торцы брикета прошкуриванием.
Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб DSCN3311.JPG [ 39.83 Кб | Просмотров: 7369 ]


Внимание, самая ответственная операция!
Распускаем брикет на отдельные рейки тонким ножом или лезвием бритвы. Лезвие плашмя на рейки, чтобы их не порезать. Нож двигаем строго по направлению прижима бумаги к рейкам, а то отдерется.
Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб DSCN3317.JPG [ 41.47 Кб | Просмотров: 7369 ]


Получаем пачку реек с ламинированным ребром. Между торцами реек при наклейке вставляем 4мм полоску той же бумаги, потом срезаем заподлицо.
Фото:
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб
Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб DSCN3321.JPG [ 21.33 Кб | Просмотров: 7369 ]


Вуаля.

Автор:  Vovancheg [ 28 май 2013, 20:10 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Неплохая технология. Но я уже давно отказался от "конопатки" палуб по некоторым соображениям. приводить их не буду, т.к. это вызовет массу отзывов. Просто попробуйте сами на образце. Вместо ватмана я использовал в своё время покраску пакета обрезанных в размер реек чёрной акриловой краской. Она не впитывается в дерево и легко сошкуривается, если попала на лицевую сторону. Этот метод я использовал на палубе "Баунти". На палубе ЧЖ вообще не использовал "конопатку". viewtopic.php?f=63&t=3189&start=820

Автор:  gss [ 28 май 2013, 20:28 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

Покраску тоже пробовал, но слишком плохо ее видно (я имел глупость нижние палубы поклеить комплектными бумажками, а там швы очень толсто нарисованы, пришлось делать похоже). А чистые рейки после прошкуривания выглядят слишком уж идеально даже после масла.

Автор:  Andrewthomas [ 29 май 2013, 05:23 ]
Заголовок сообщения:  Re: Собери Чёрную Жемчужину. Сборка, обшивка и покраска палуб

В мануале по сборке "Виктори" учат закрашивать торцы реек настила чёрным маркером smile_09
