процесс сборки без обшивки (работа с деталями МДФ), вопросы, проблемы, фото (удачные и оригинальные)

Проверяй по средней палубе. Она установлена более точно.

я имел в виду как лучше клеить--по верху или по низу?

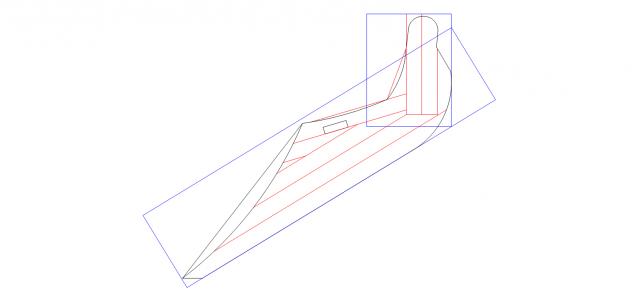

Наблюдая как многие увлеклись изготовлением княвдигеда (и правильно делают, ибо его отсутствие не дает выполнить обшивку киля и тормозит процесс окраски), сам приступил к его изготовлению. За основу взял способ "японца", тем более что родную деталь из выпуска №2 я успшно, как бы сказать покорректнее, потерял . Но, в отличии от "японца", я планирую выполнить данную деталь из двух слоев линейки и потом оклеить с двух сторон тонким шпоном. Для начала вычертил будущую деталь на компьютере. На изображении:
- черный цвет - контур детали;
- синий цвет - расположение 1-го слоя линейки (2-й слой перекроет стык 1-го слоя в обратном порядке);
- красный цвет - расположение досок чистовой обшивки;
Точное прохождение линии стыквки с основной килевой рамкой определю "по месту" с помощью картонного шаблона.

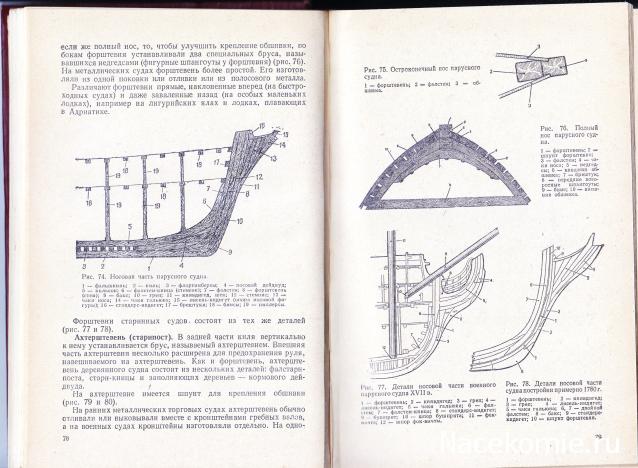

А почему бы честно не вырезать детали княвдигеда даже из склеенных линеек и потом собрать?

Вот из Курти.

Можно и так. Но линейки из липы, а киль и ахтерштевень я уже оклеил ясеневым шпоном - не хочется такого явного несовпадения текстур!
Да и конструкция получится жестче, а модель еще много придется крутить - не хочу несколько раз приклеивать, как стойки капитанской каюты.

Линейки обычно из березы, и можно детали еще одним слоем оклеить шпоном. Просто вы делаете качественную модель и обидно портить ее халтурной деталью.

Спасибо. Я непременно учту Ваши советы. Как раз есть завтра выходной на проведение экспериментов - вот часиков до 15 - 16 поковыряюсь с моделью, а потом пойду в баню париться.

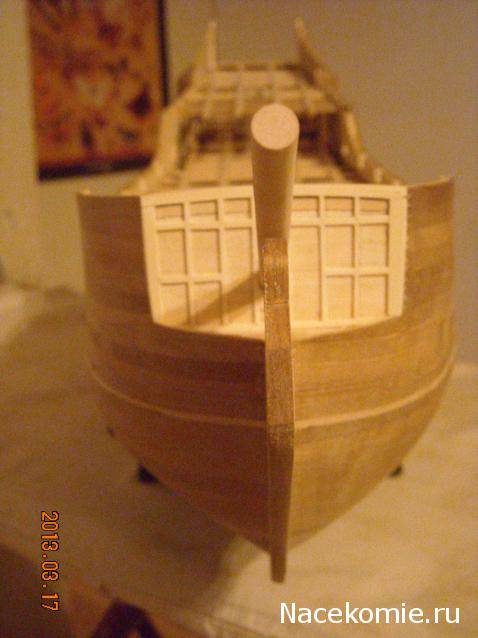

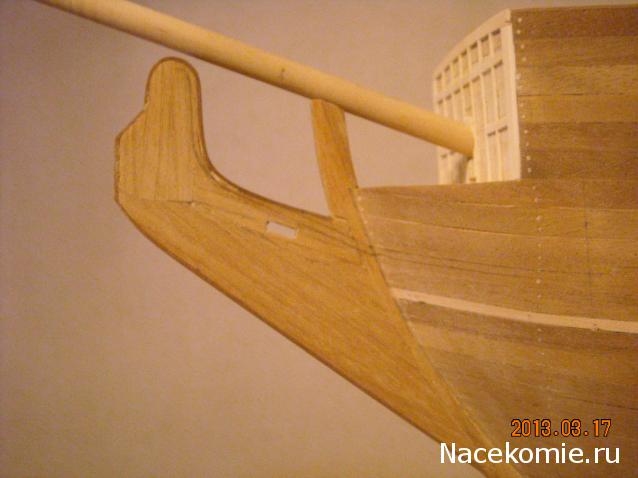

Выходные прошли. Вот результат эксперимента.

Unter, круто получилось думаю также сделать

всем привет. давненько не заходил. тех кто ещё не приклеил настил палубы в кормовой части хочу предупредить что его стоит перед приклейкой проверить деталями внутренней обшивки каюты капитана (теми которые красили в красный цвет) судя по фоткам итальянца это потом скажется на внешнем виде отделки каюты капитана. у самого получились щели. пришлось настил отрывать и стачивать бимсы.

А бимсы по-любому в корме стачивать. Повнимательней посмотрите на линию палубы и увидите, что и где стачивать. Итальянец явно поторопился и ввёл в заблуждение всю нашу публику! Вот, как это сделал японец go.php?http://img-fotki.yandex.ru/get/6435/4121016.8/0_8d943_38e5d2_orig

всем привет. начал монтаж переборки капитанской каюты и возник вопрос а как встанут пушки на палубе? в капитанской каюте место есть. а на палубе переборка почти примыкает к пушечным портам

Добавлено спустя 7 минут 17 секунд:
ширина пушки (по предыдущим номерам) 20 мм. ширина порта 13-14мм. то есть по краям порта требуется зазор 3-4 мм.

Недавно на это обратили внимание на форуме. Посоветовали немного отодвинуть стенку.

Пушки верхней палубы будут меньше,может и встанут.

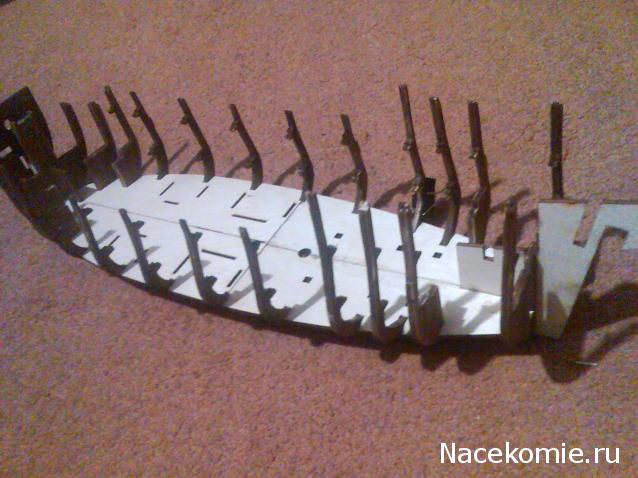

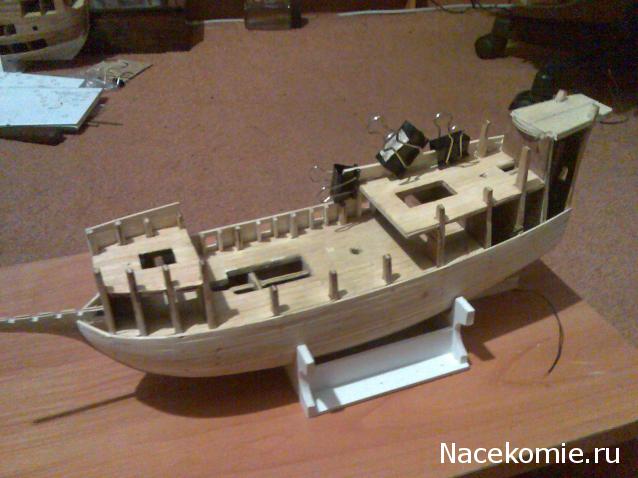

Привет всем! Давно посещаю форум, решил присоединиться. На Украине патворк не выходит, но я помаленьку собираю "Жемчужину". Коротко - каркас я порезал на лазере в рекламноц фирме, реечки приобрел в Киеве, остальное вручную. Параллельно собираю "Виктори", юферсы и другую мелочь, возможно, одолжу оттуда. На стапеле еще "Золотая лань", корпус вырезал лобзиком. Отвлекаюсь и на доделку "Батисты", но "Жемчужину" собираю с особым удовольствием. Кстати, пластиковую от "Звезды" давно собрал и скрыл под витриной.

Вы можете заказать журналы в россии через интернет,правда чутка переплатите.

Благодарю за подсказку. Всё-же надеюсь, что скаро патворк доберется и к нам. А пока пытаюсь "работать автономно"

Добавлено спустя 6 минут 29 секунд:
Вполне можно справиться, если знать, где искать помощи. Каркас порезал лазером на фирме, пушки - сейчас изучаю литье, мелочь - с патворков "Батисты" и "Виктори". Вот с фигурой проблемы. Но надеюсь на выход "Жемчужины" у нас...

Интересный вариант ЧЖ! Посмотрим, что дальше, если автор продолжит публикацию своей работы.

Прошу прощения, не смог разобраться с отправкой фото. "Ваше сообщение слищеком короткое" . Это фото "Золотой Лани". "Жемчужину" отправить не мог. Пробую сейчас...

Ну, это уже другое дело! Перепутал. С кем не бывает!
