Собери Чёрную Жемчужину. Сборка: обшивка корпуса

Шикарно!!!
А можете подробнее сказать как размещали первую рейку?
Т.е. Как Вы выравнивали горизонталь, Ведь от этого зависит дальнейшая сборка
Спасибо

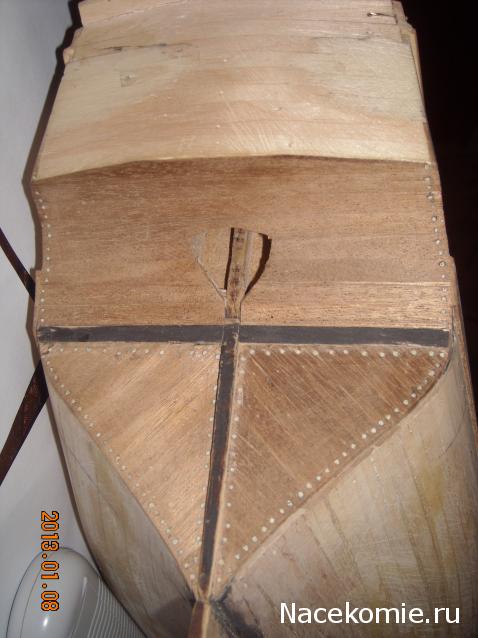

Согласен, что в оригинале горизонтальная обшивка. Но "Елочка" смотрится лучше и интереснее. Теперь насчет утюга. Я им не пользовался. На криволинейных участках лучше подойдет жесткая фиксация гвоздями. Я размечал на рейке места под крепеж, сверлил отверстия и, сажая на клей, через них фиксировал или булавкой или деревянным нагелем. После высыхания булавки тоже заменял на нагель.

Не могли бы Вы сделать несколько снимков данного процесса? Очень интересно! Из чего нагели?

Jokker, всё хорошо! Но было бы, на мой взгляд красивее и правильнее зашить плоскую часть транца "ёлочкой" до первой планки, которая начинается на изгибе, а место стыка перекрыть планочкой 1х2мм.

Если сегодня "оживет" фотоаппарат (не хочет воспринимать карту памяти), то постараюсь зафиксировать и выложить на форум весь процесс.
Нагели сделал из крашеных зубочисток - магазин "Все по 37", 4 упаковки по 200 шт в каждой за 37 рублей.

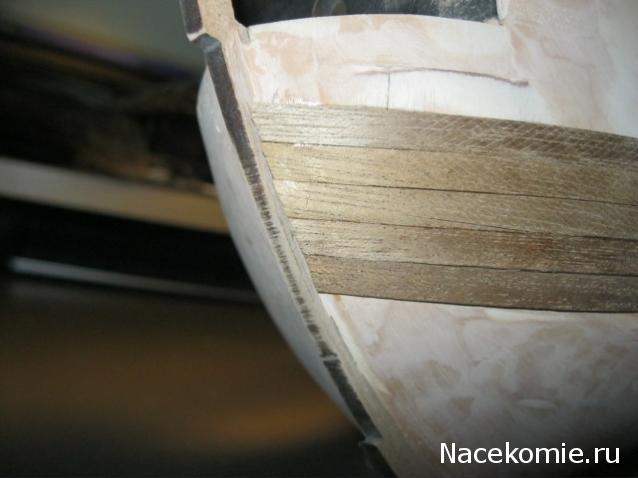

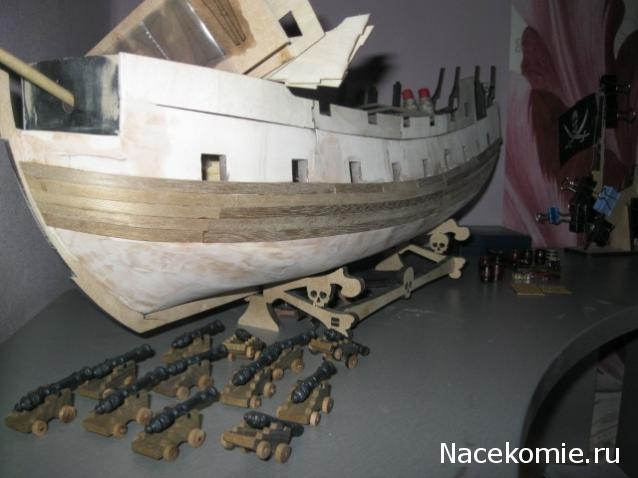

В 53 раз убидился что все легко только в журнале.Вообщем вот что вышло !!!

Хорошо! Только жалко, что ПОКА без бархоутов! Бархоуты - это часть обшивки корабля, только доски толще. Немного выступают из-за своей толщины над всей обшивкой. По конструкции этого патворка бархоуты будут просто накладываться на чистовую обшивку, что в принципе НЕВЕРНО!!!

так ведь они ниже пойдут может еще не поздно (а вот терпения дожидаться может не хватить)
меня хоть со ступеньками как у Японца пока проносит

Хорошая мысля приходит опосля,счас уже поздно. Я ведь думал о елочке,тогда когда мы этот вопрос обсуждали,еще осенью,а журнал купил и все забыл и сделал по инструкции.

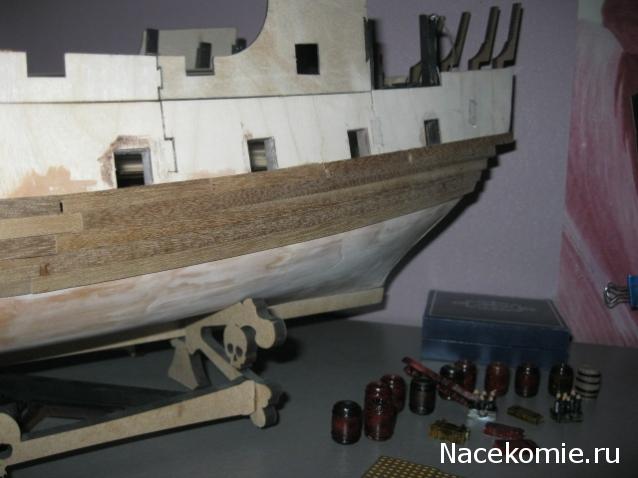

Ну и не совсем хорошо получилось с двойной черновой обшивкой бортов.Это я в том смысле,что счас возникла проблема приклеевания первой рейки к борту.По инструкции она идет,как бы залезая на борт не по старой черновой,а у меня там,как раз образовалась ступенька из за второго слоя. Вот и не знаю,что делать.
Выхода два,либо обшить и верх черновой,либо сточить эту самую ступеньку.
Есть еще один вариант,пустить где ступенька брахоут,а от него уже плясать с чистовой,но будет ли это правильно,и как потом это скажется на дальнейшей чистовой обшивке,вот вопрос?

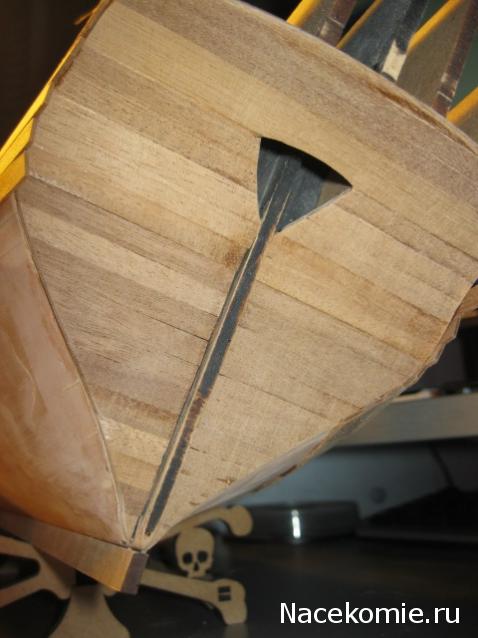

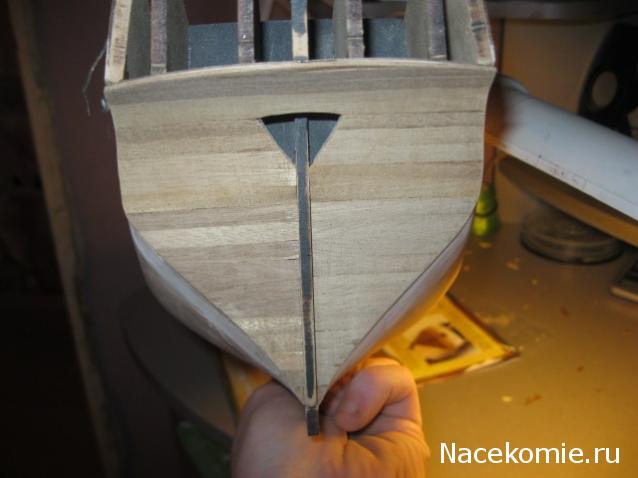

Первую рейку размещал на стыке изгиба и самой кормы,а от них уже шел сначало вниз,а потом вверх.

Всё это конечно хорошо и здорово, но...
Волнует другой вопрос: Когда же издатель предложит вырезать Шпигаты, а главное каким образом???
Ведь по инструкции все перекрывается рейкой....
Честно говоря не хотелось бы заделать, а потом высверливать и надфилем выводить геометрию... :(

Напоминает процесс " Собери танк тигр"
Там предложили собрать башню, а потом номеров так через 20, предложили её заново всю разобрать и вклеить, не достающие се аксессуары (МР40, ракетницу, фляжки и т.д.)

Вчера реанимировал фотоаппарат - купил новую карту памяти.

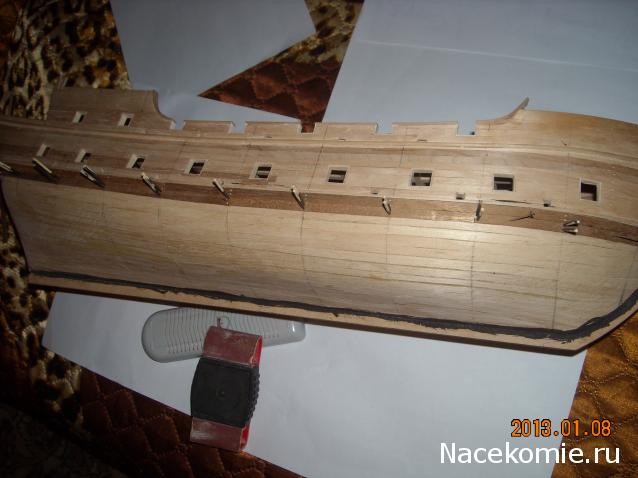

выкладываю что выполнено.
Изначально педполагал выполнить бархоут вместе черновой обшивкой, выпустив рейку на необходимую толщину (на фото видна светлая рейка над чистовой обшивкой). Но сказался недостаток опыта в судостроении -первая модель парусника - и просчитался с вылетом рейки. В итоге решил сточить ее заподлицо с чистовой обшивкой и закрыть накладным бархоутом.
И еще:
- Не спешите, как бы этого не хотелось, производить обработку поверхности чистовой обшивки наждачной бумагой. Сначала выполните ее полностью, а потом зачищайте. В противном случае велика вероятность того, что последняя рейка (в не законченном варианте) уменьшится в толщине и при установке следующих реек образуется непрятная ступенька.
Вот пока как-то так.

Я вычитал на верфи, что обшивка корабля осуществлялась в три или четыре доски (а это 4 или 5 пролетов соответственно). Да и 8,25 м это уже выход за очерченные реальностью рамки. Сижу и ломаю голову как сделать "красиво".

Не подскажите, как сделать такую же подставку? Можно ссылочку, если есть?

Добавлено спустя 1 минуту 26 секунд:
Когда загинаешь рейки черновой или чистовой обшивки по корпусу, они не ломались? Никто с этим не сталкивался?

ломались рейки, когда к носу сгинал, но потом в воде их подержал, стали гибкие более менее и все нормально потом прибивал

рейки тонкие и обводы у корпуса достаточно плавные - если хорошо сделать малковку на носу и пары предпоследних шпангоутов то они ложатся без вымачивания или надрезания - у меня легли хорошо,ни одна не сломалась.
да и сейчас чистовую прикладывал вроде нормально всё...
главное что бы перегибов не было сильных!

В добавление к своему предыдущему сообщению:
-Не забывайте, что корпус помимо продольной кривизны имеет еще и поперечную. Причем как положительную (выгиб наружу), так и отрицательную (прогиб внутрь в нижней кормовой части). В связи с этим, рейкам чистовой обшивки для плотного примыкания одна к другой желательно придать сечение неправильной трапеции - то есть сточить под углом одну сторону.
В качестве образца могу порекомендовать следуюшее:
-Возьмите любые предметы прямоугольной формы (визитки, магнитики, детские кубики и т.д.) и расположите их на столе по дуге - будет ясно в какую сторону и на каком участке обшивки необходимо сточить рейку.
Всем удачи!
P.S. Видимо, Ашет про это забыл....

Согласен со всеми вышенаписавшими. Так ещё и качество реек не ахти. Начал зашкуривать аккуратно- у меня от некоторых реек целые куски выпадали. И по центру аккуратненько неглубоко гвоздарем прихватывал рейки- из 6 5 потрескалось(. Тепеь думаю что с этим делать.

так надо сначала дырочку просверлить,а потом уже забивать!
а то если так вбивать то и шпангоут треснуть может

Мастера,хочу спросить:
- надо ли делать черновую обшивку той части борта,которая на снимке ВЫШЕ красной линии?
- можно ли делать чистовую обшивку цельными кусками реек, купленных в Столице Хобби (вопрос, скорее, эстетический,наверное)?

P.S. магазин "Столица Хобби" на Ленинском проспекте 127 закрыт

Я думаю, что можно. Но это сложнее, чем стыковать рейки, так как здесь (на корпусе) присутствуют 3 плоскости изгибания. И если изгиб от кормы к носу по длине рейк и от палубы к днищу по толщине рейки можно выдержать, то изгиб по ширине (рейка идет параллельно прогибу палубы) выдержать сложнее. Рейку будет коробить и могут образоваться неприклеенные полости и некрасивые ступеньки на стыках. Исходя из этого, а также из того, что на реальных кораблях использовались стыковые доски, я стал делать из наборных реек. ИМХО.
